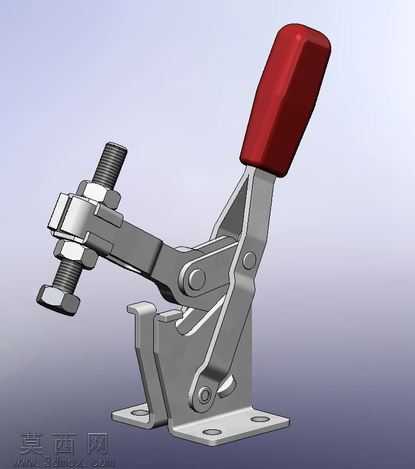

垂直式手动快速压紧夹具三维结构

本模型为垂直式手动快速压紧夹具，采用SolidWorks进行全参数化三维建模，建模过程严格遵循机械加工的实际公差要求，对每一处铰接结构、安装基准、压紧执行端都做了精准的尺寸还原。模型整体采用自底向上的装配建模思路，首先分别完成底座、操作手柄、连杆传动组、压臂、压紧螺杆、调节螺母等单个零件的特征建模：底座部分通过拉伸、切除特征完成带安装孔的法兰底板与支撑立臂的一体化结构，对安装孔的沉头结构、铰接轴孔的配合公差都做了细节还原；操作手柄部分通过多段拉伸与圆角特征模拟红色防滑握套的包覆结构，还原握套的人体工学曲面弧度，提升操作握持的舒适度；连杆传动组严格按照肘节机构的死点锁紧原理设计各铰接点的相对位置，通过同轴心、重合等标准装配约束完成四组铰接轴的装配，确保机构运动仿真时可以顺畅完成开合动作，且在压紧状态下刚好到达机构死点位置，实现无需额外锁紧即可保持稳定压紧力的效果。材质渲染阶段，对金属结构件统一赋予磨砂镀锌钢材材质，调整材质的粗糙度与金属度参数，还原五金夹具表面的哑光金属质感；对操作手柄的握套部分赋予哑光红色橡胶材质，添加细微的颗粒纹理模拟橡胶表面的防滑质感，渲染时采用工作室柔和打光方案，清晰呈现各零件的结构轮廓与装配关系，避免过度反光遮挡结构细节。结构设计上，压紧端采用可调节螺杆结构，通过六角螺母与压臂的螺纹配合实现压紧行程的无级调节，适配不同厚度工件的压紧需求，螺杆底端的压头做了圆角处理，避免压紧时刮伤工件表面；底座的四个安装孔采用长圆孔与圆孔结合的设计，既可以通过螺栓完成夹具的固定安装，也预留了一定的位置调节余量，适配不同的工装台面安装需求。整个模型的装配层级清晰，无多余的冗余特征，所有运动部件均未添加多余的固定约束，可直接用于机构运动仿真，验证夹具的开合行程、压紧角度与锁紧可靠性，也可直接导出工程图纸用于生产加工参考，能够满足工装设计、机械教学、设备改造等多场景的使用需求。
