双开口交叉式扳手三维建模设计作品

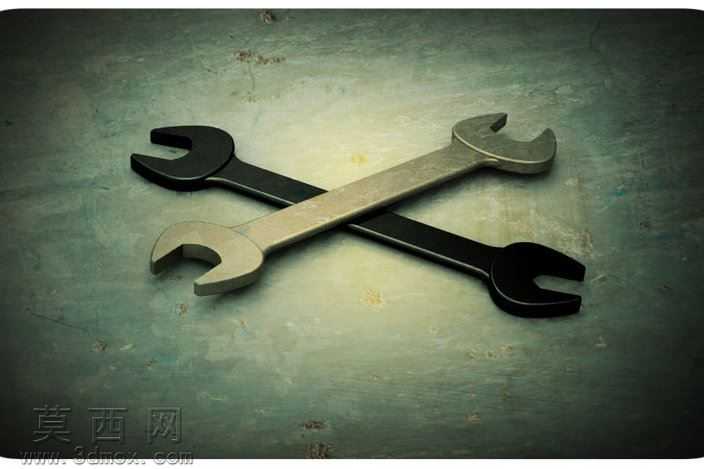

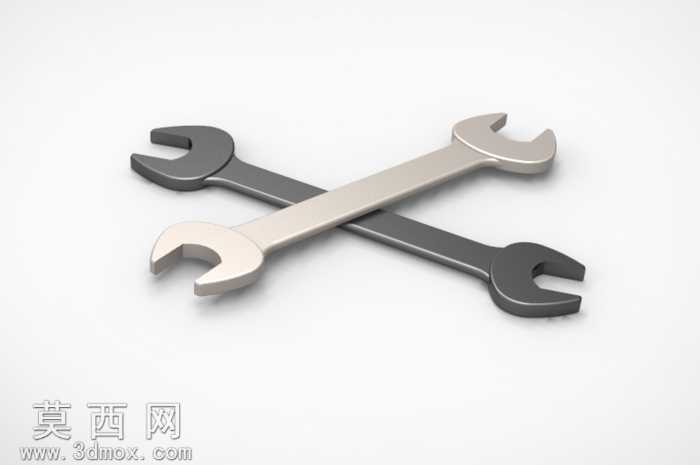

本作品为双开口交叉式扳手的三维建模设计成果，建模阶段采用SolidWorks软件完成全参数化结构搭建，首先依据手动扳手的通用尺寸规范，确定两把开口扳手的整体长度、开口宽度、手柄厚度等核心参数，分别对单把扳手进行草图绘制，先勾勒出扳手头部开口的对称轮廓，通过拉伸凸台命令生成扳手头部基础实体，再绘制手柄的渐变截面轮廓，沿手柄长度方向进行放样操作，实现手柄从头部到尾端的平滑过渡，保证握持区域的弧度符合人体工学设计要求。完成单把扳手建模后，对两把扳手进行交叉装配定位，调整两者的空间角度与相对位置，还原交叉摆放的视觉效果，同时对扳手的棱边进行统一的圆角处理，避免尖锐棱角，还原真实五金工具的加工工艺特征。材质与渲染阶段，针对两把扳手分别赋予差异化的材质属性，其中一把扳手赋予哑光黑色金属材质，调整材质的粗糙度、金属度参数，模拟发黑处理的五金件表面质感，另一把扳手赋予抛光不锈钢材质，设置合适的反射率与高光参数，还原金属抛光后的亮面质感；场景搭建选用做旧金属质感的背景平面，调整环境光与主光源的角度，在扳手表面形成自然的明暗过渡与阴影效果，突出扳手的金属质感与结构轮廓，同时添加微弱的环境反射效果，提升整体渲染的真实感。结构设计上，严格遵循开口扳手的功能结构要求，扳手头部的开口尺寸匹配对应规格的螺栓螺母尺寸，开口处的受力面做了加厚处理，保证结构强度符合手动工具的使用要求，手柄部分的截面采用椭圆渐变设计，既保证手柄的结构强度，又提升握持时的贴合度，整体模型无多余几何特征，所有结构均符合实际扳手的生产加工逻辑，可用于工具类产品的展示、装配教学以及相关五金产品的设计参考。建模过程中对所有特征进行了参数化关联，后续可通过修改开口尺寸、手柄长度等参数，快速生成不同规格的开口扳手模型，提升模型的复用性，渲染输出时采用高分辨率采样设置，保证最终呈现的画面细节清晰，金属质感表现真实准确，完整还原了双开口扳手交叉摆放的视觉效果与结构特征。
