双卧轴强制式混凝土搅拌主机结构设计

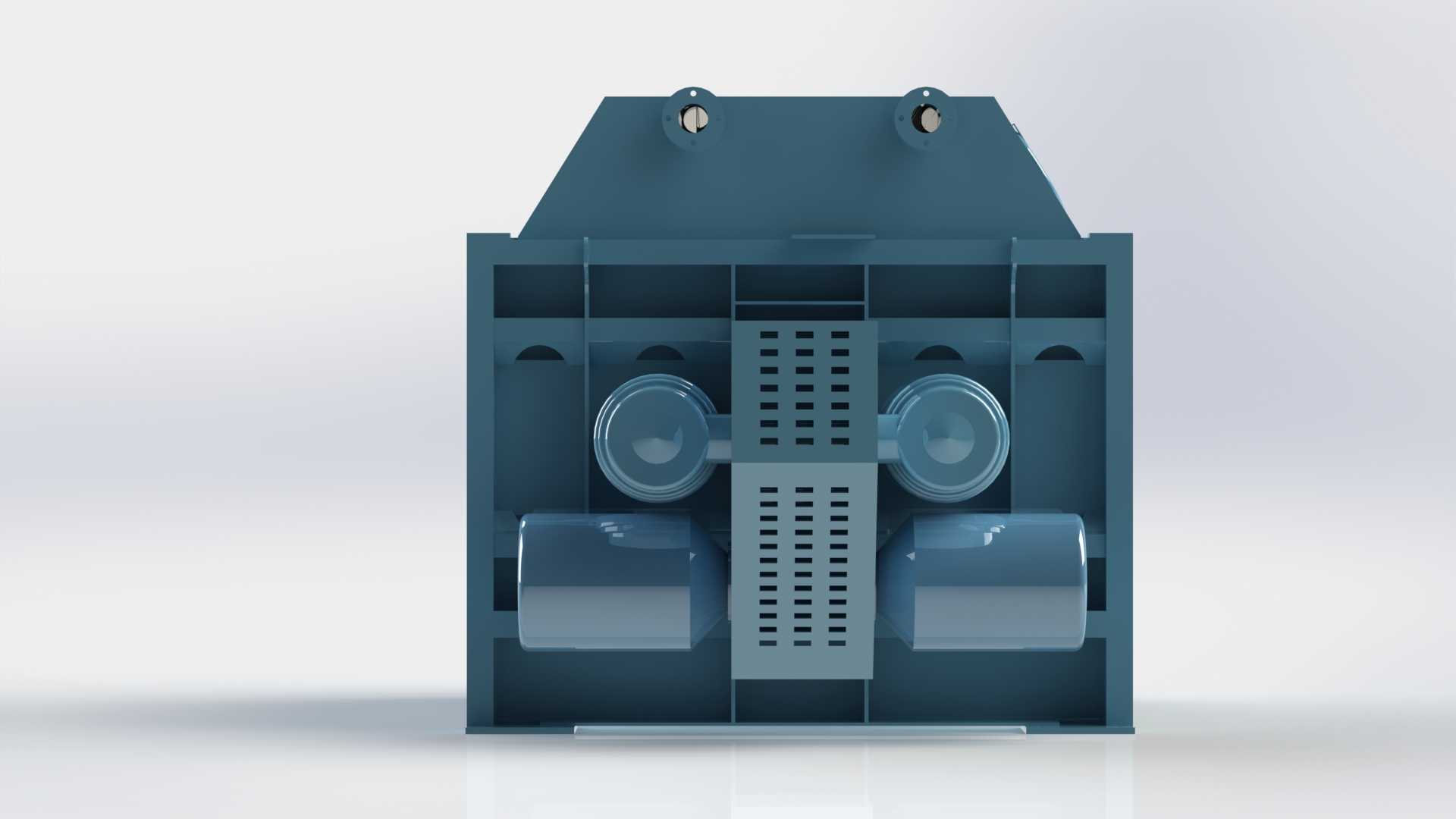

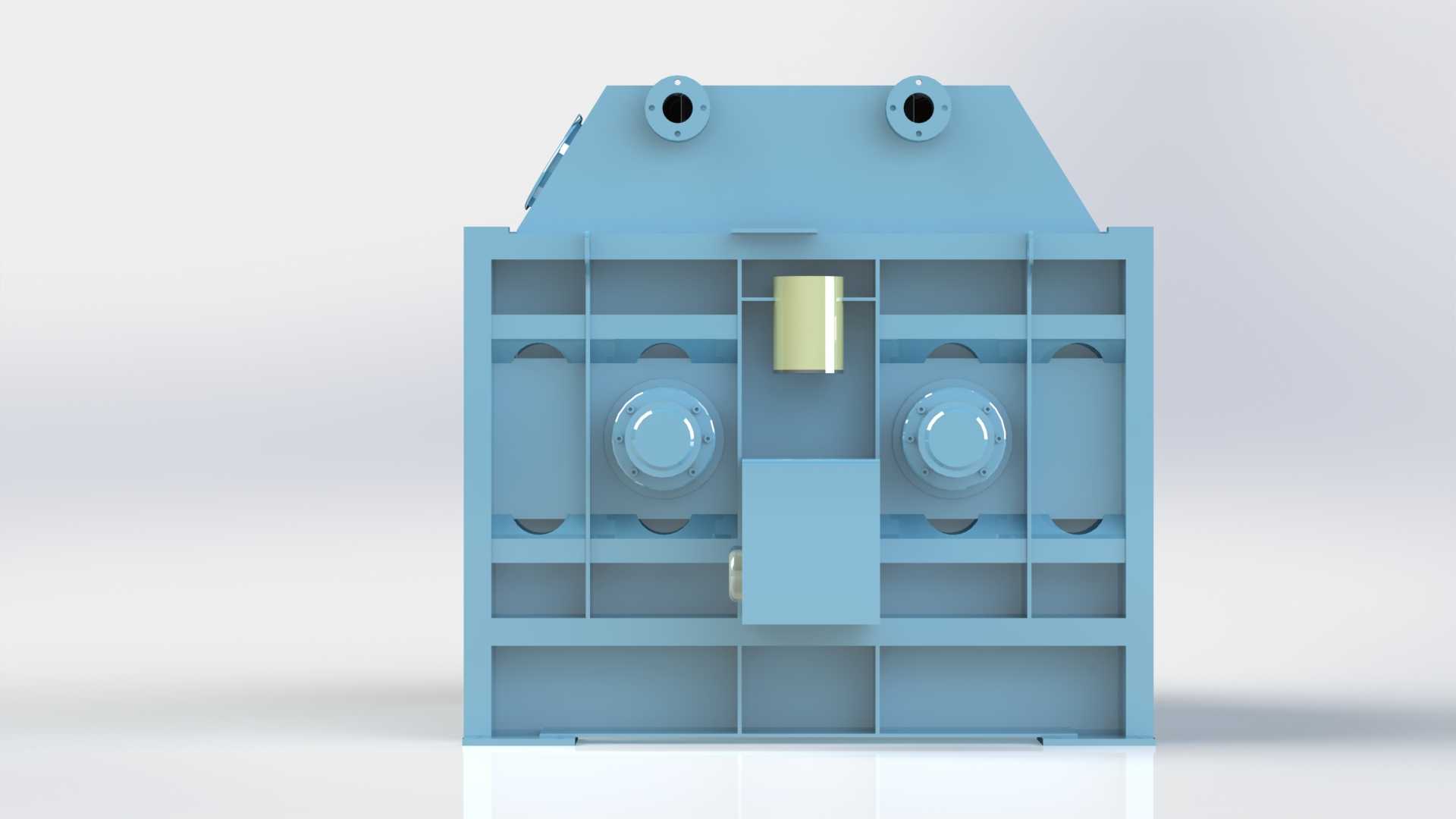

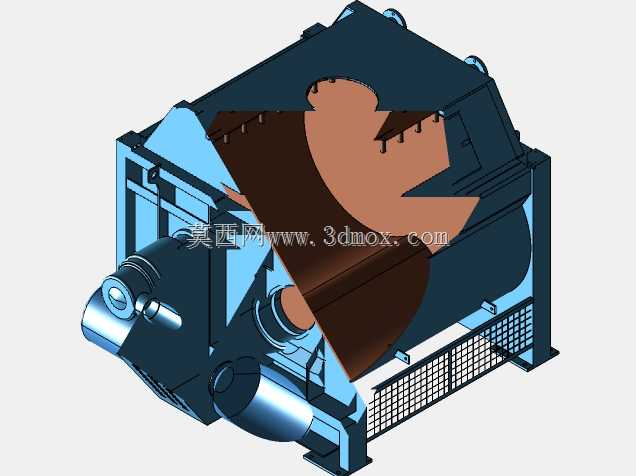

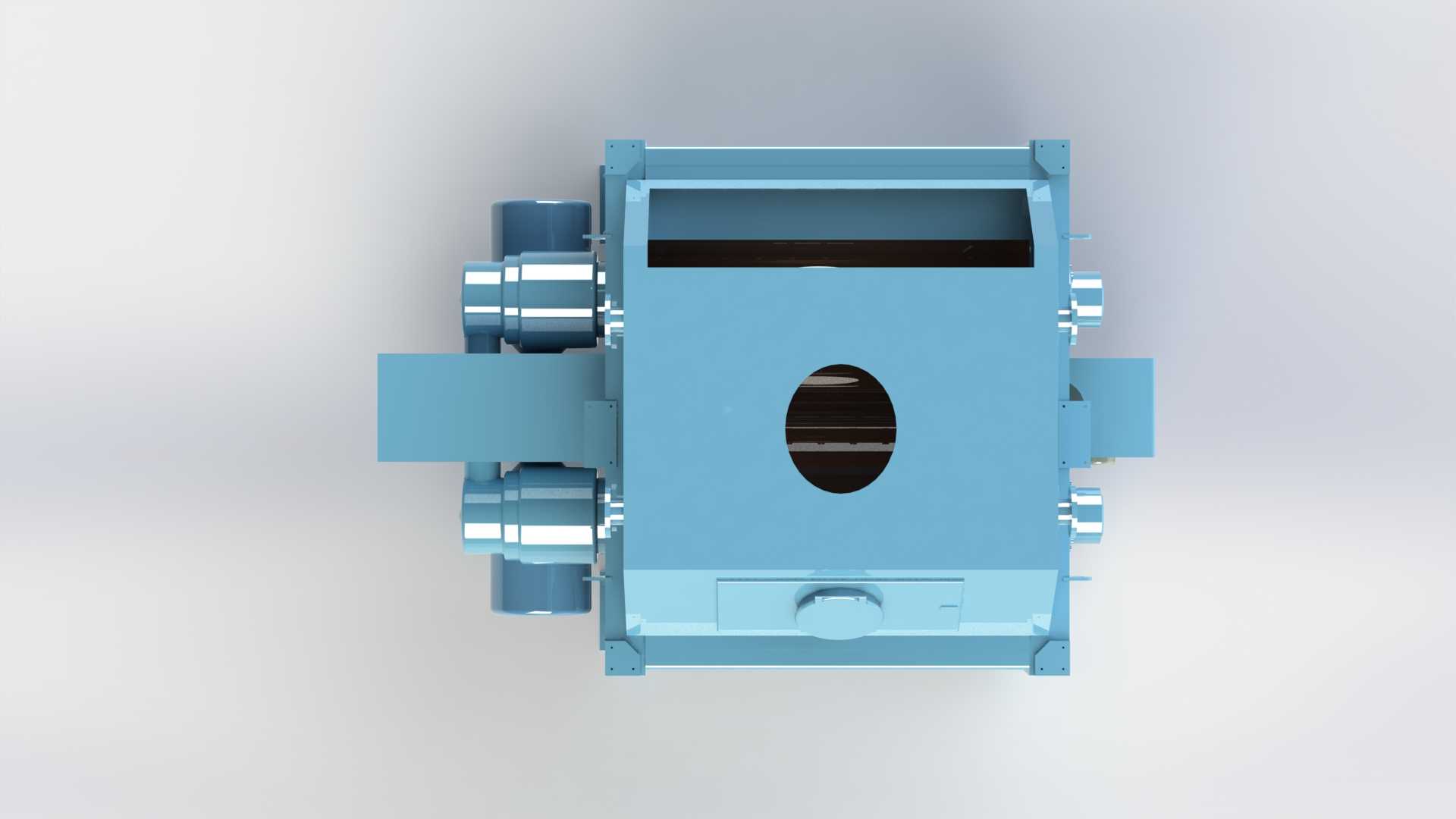

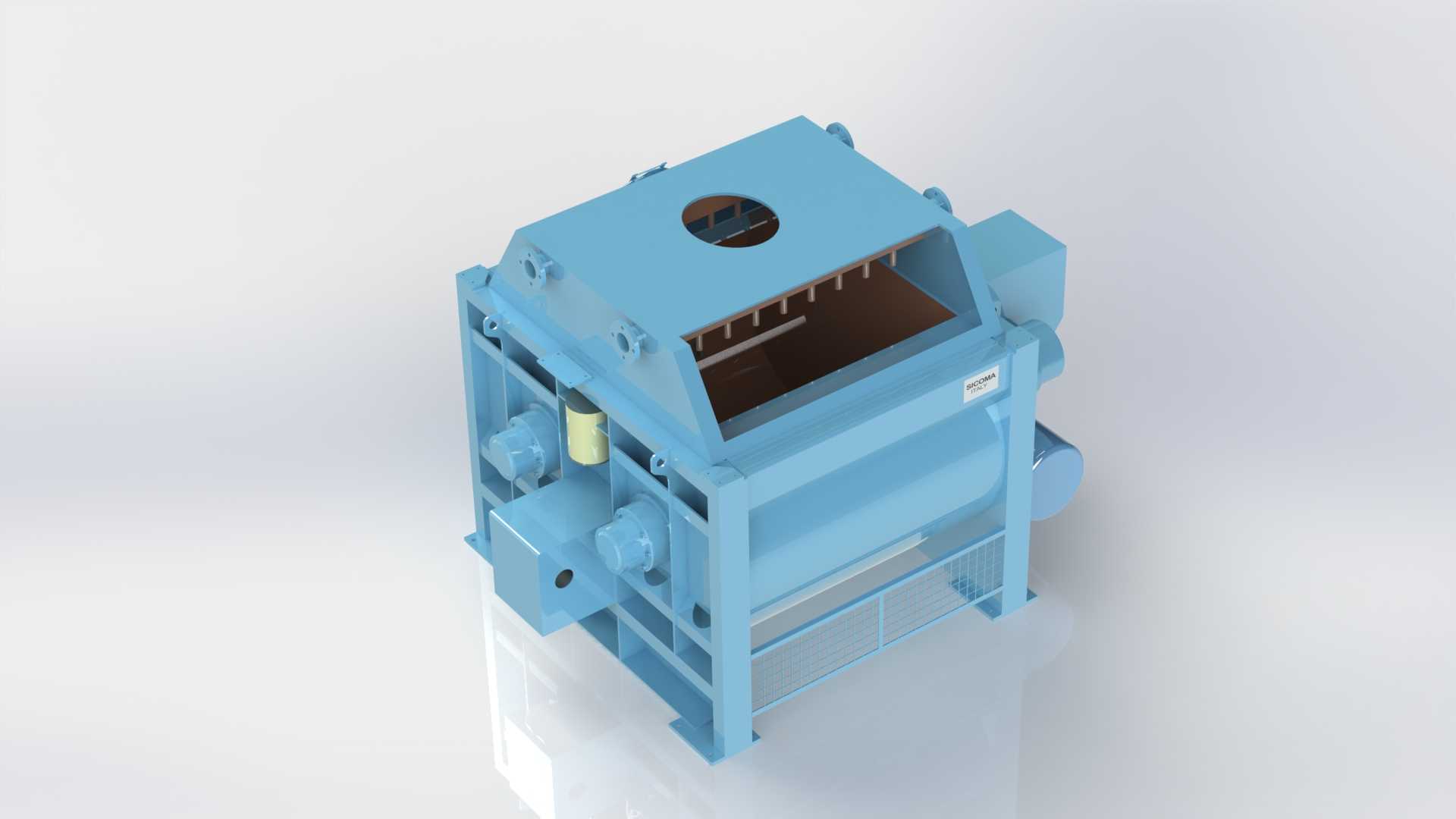

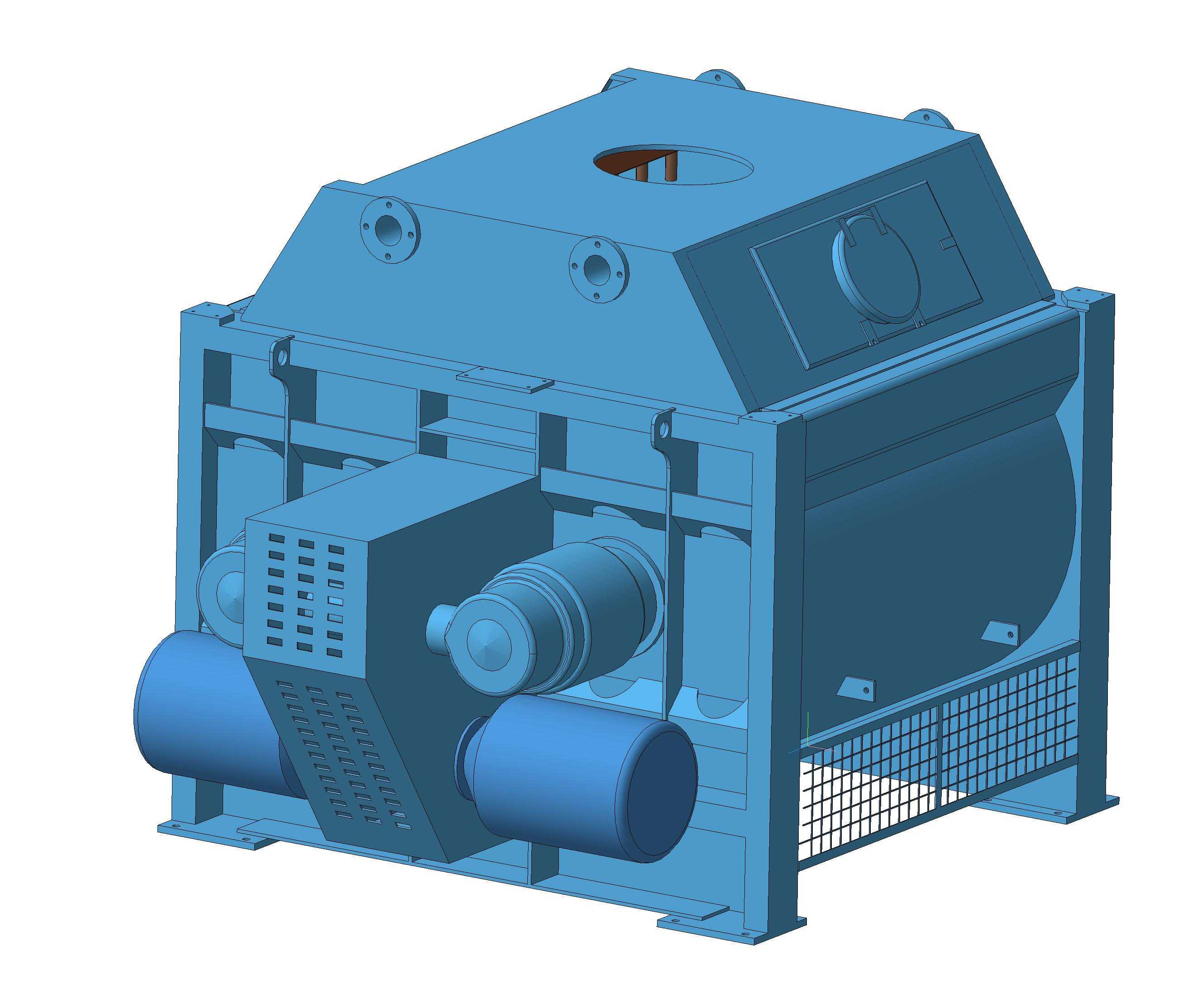

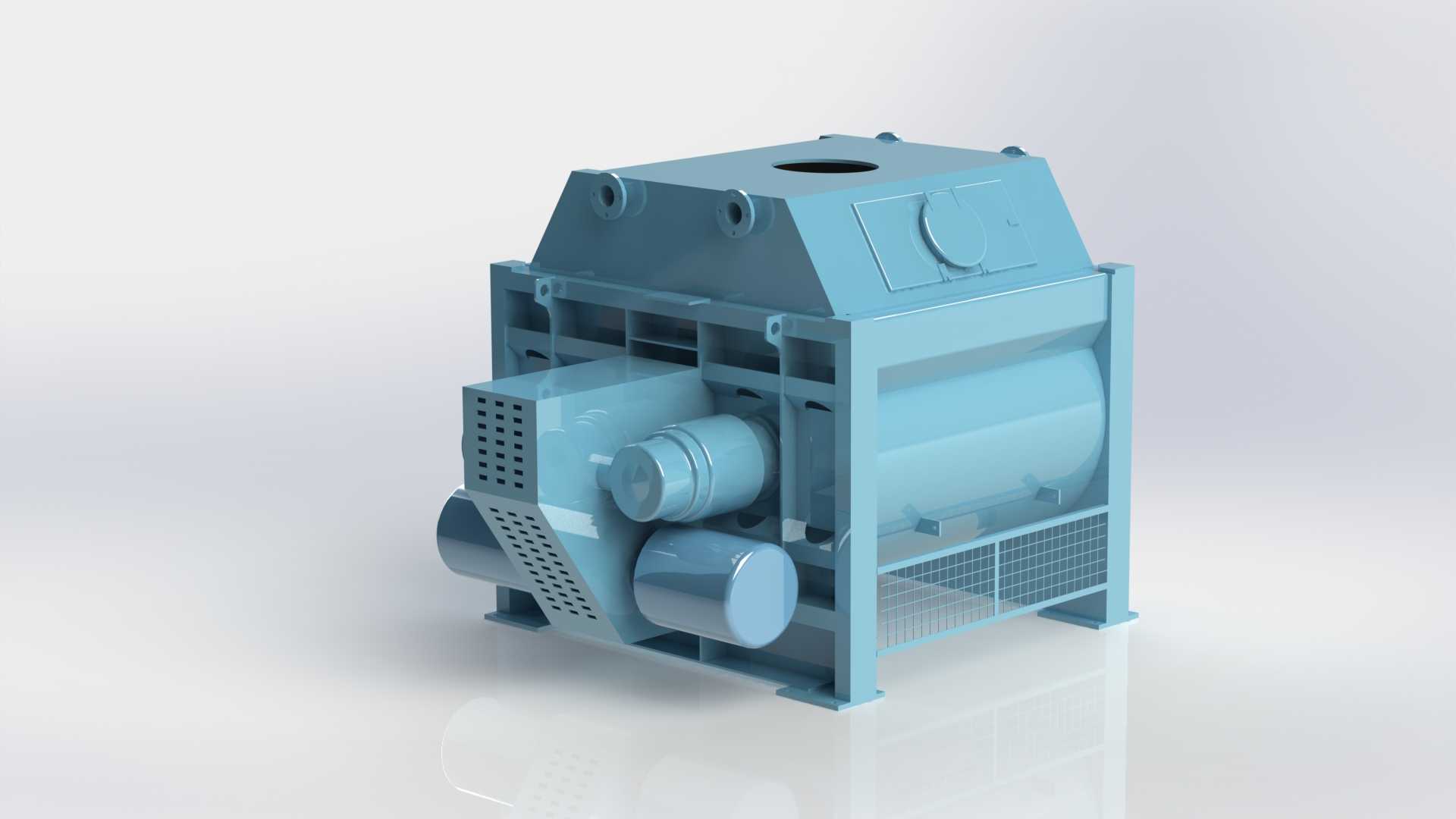

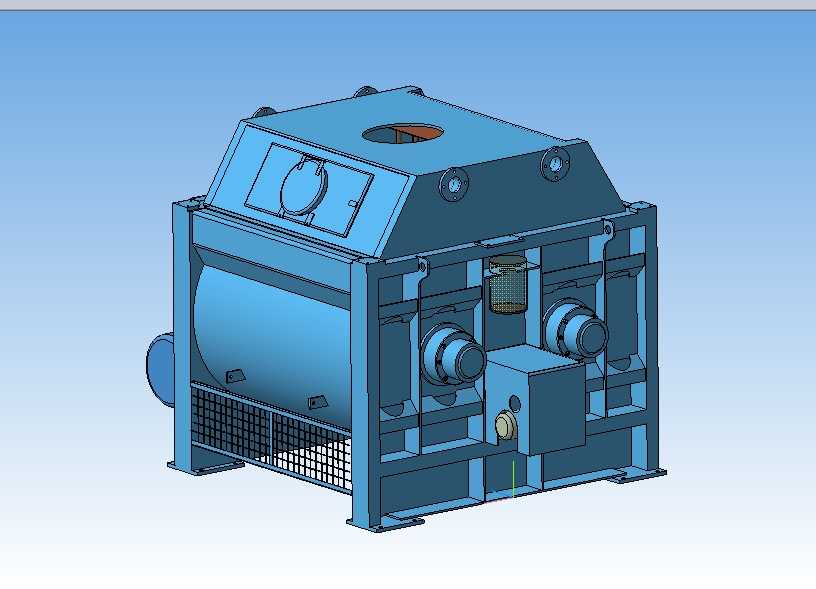

这款双卧轴结构的混凝土搅拌设备，主要应用于商品混凝土搅拌站、工程施工现场集中拌合作业点、预制构件生产厂区等场景，是混凝土生产环节中的核心作业设备，能够完成干硬性混凝土、塑性混凝土、流动性混凝土、轻骨料混凝土及各类砂浆的均匀拌合作业，适配不同配比要求的基建工程、市政工程、住宅建设项目的物料拌合需求。设备采用卧式框架承载结构，核心搅拌腔为圆弧截面筒体设计，内部平行布置两根带搅拌叶片的搅拌轴，工作时两根轴相向转动，带动叶片对腔体内的水泥、砂石、水、外加剂等物料进行强烈的剪切、翻转、对流运动，能够在短时间内将不同配比、不同粒径的物料拌合均匀，避免出现物料抱轴、拌合不均、局部结块等常见问题，相比自落式搅拌设备，拌合效率更高，匀质性更好，尤其适配干硬性与高标号混凝土的生产需求。设备顶部设置集中进料口，可匹配骨料提升料斗、皮带输送机的卸料位置，能够同时承接骨料、粉料、水及外加剂的进料，进料口周边做了加厚耐磨处理，减少长期卸料过程中物料对腔体的冲刷磨损；搅拌腔端部设置轴端密封结构，采用多重密封组合设计，有效阻隔腔体内的水泥浆体渗入轴承部位，延长核心传动部件的使用寿命；设备侧部布置的传动单元采用电机搭配减速机的直连驱动结构，动力传递路径短，传动效率高，运行过程中振动小、噪音低，两个搅拌轴的转速经过匹配设计，能够在腔体内形成交叉的物料运动轨迹，消除搅拌死角，让所有物料都能得到充分拌合。设备整体采用方箱式框架外形，底部预留标准化安装支脚，安装时需要匹配搅拌站主楼的承载平台预留孔位，支脚位置的尺寸经过标准化设计，能够适配主流商混站的安装接口，设备侧面预留检修门与观察口，日常运维时可以快速打开检查内部叶片、衬板的磨损情况，更换易损件时无需大范围拆解设备结构；搅拌腔下部设置卸料门结构，采用液压驱动启闭，卸料速度快，密封性能好，卸料完成后无残料积存，能够匹配不同容量的混凝土搅拌运输车接料需求。设备外部的防护结构采用格栅式设计，既能够对传动部件进行安全防护，避免运维过程中发生安全事故，又能够保证传动单元的散热效果，长时间连续作业也不会出现传动部件过热的问题；设备顶部设置的检修口与观察窗，能够在作业过程中随时观察内部拌合状态，也方便作业结束后对腔体内部进行清洗维护，减少混凝土凝固后对设备的损坏。
