20立方翻盖式工业废料储运容器结构设计

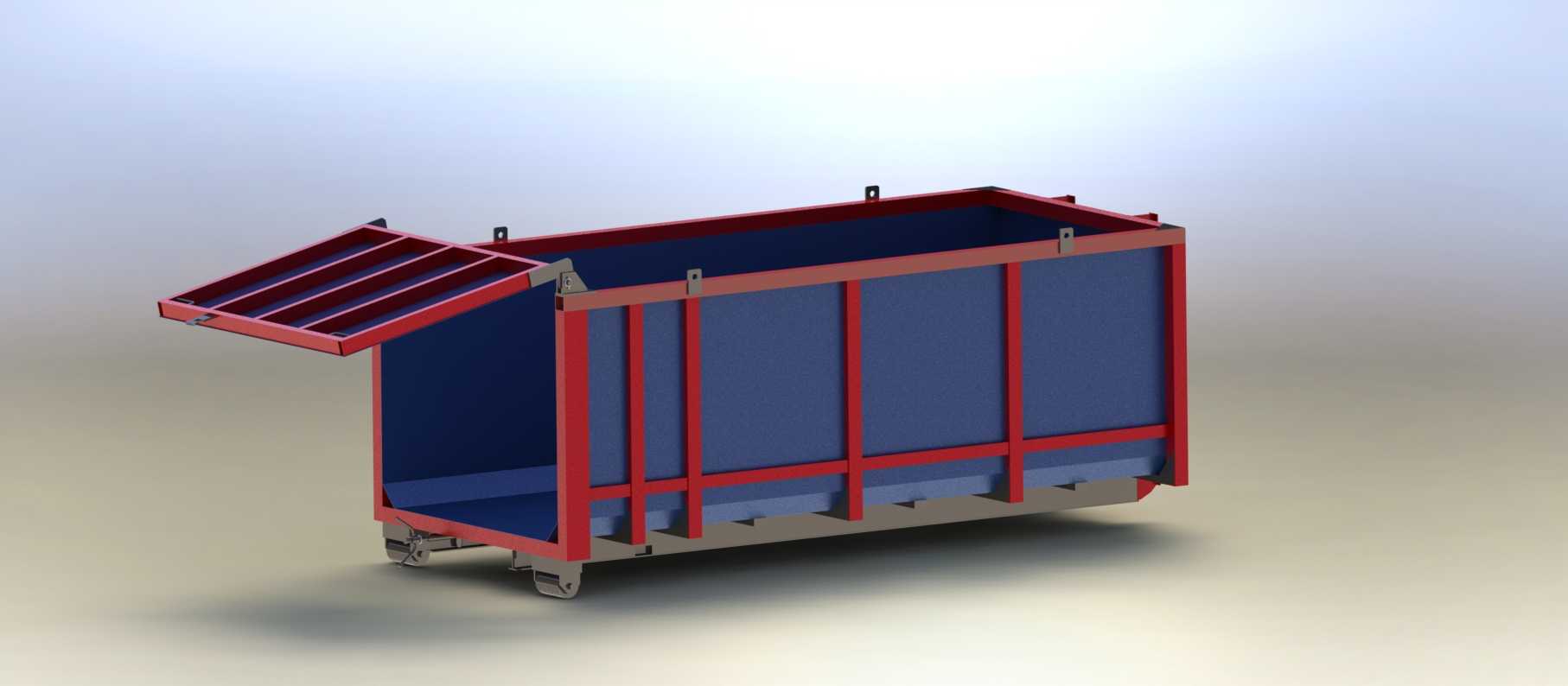

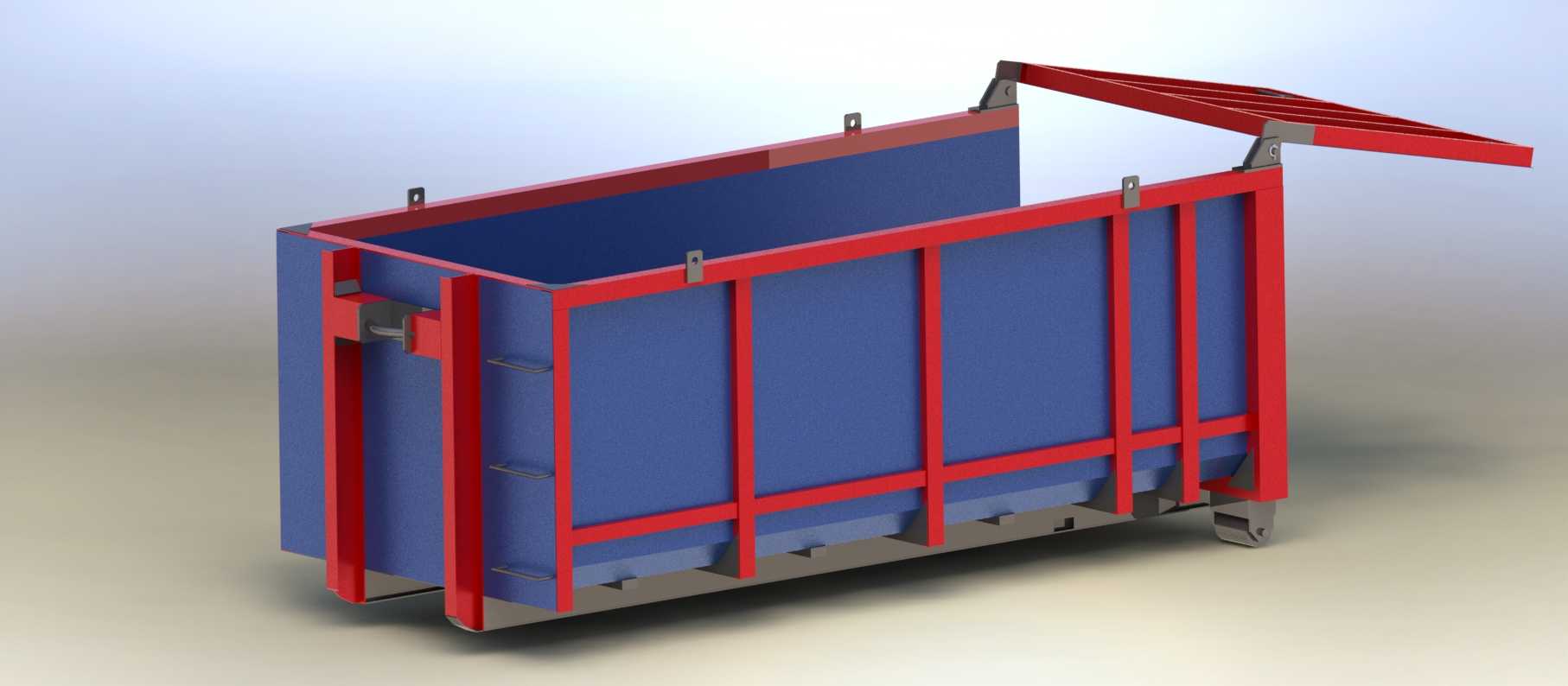

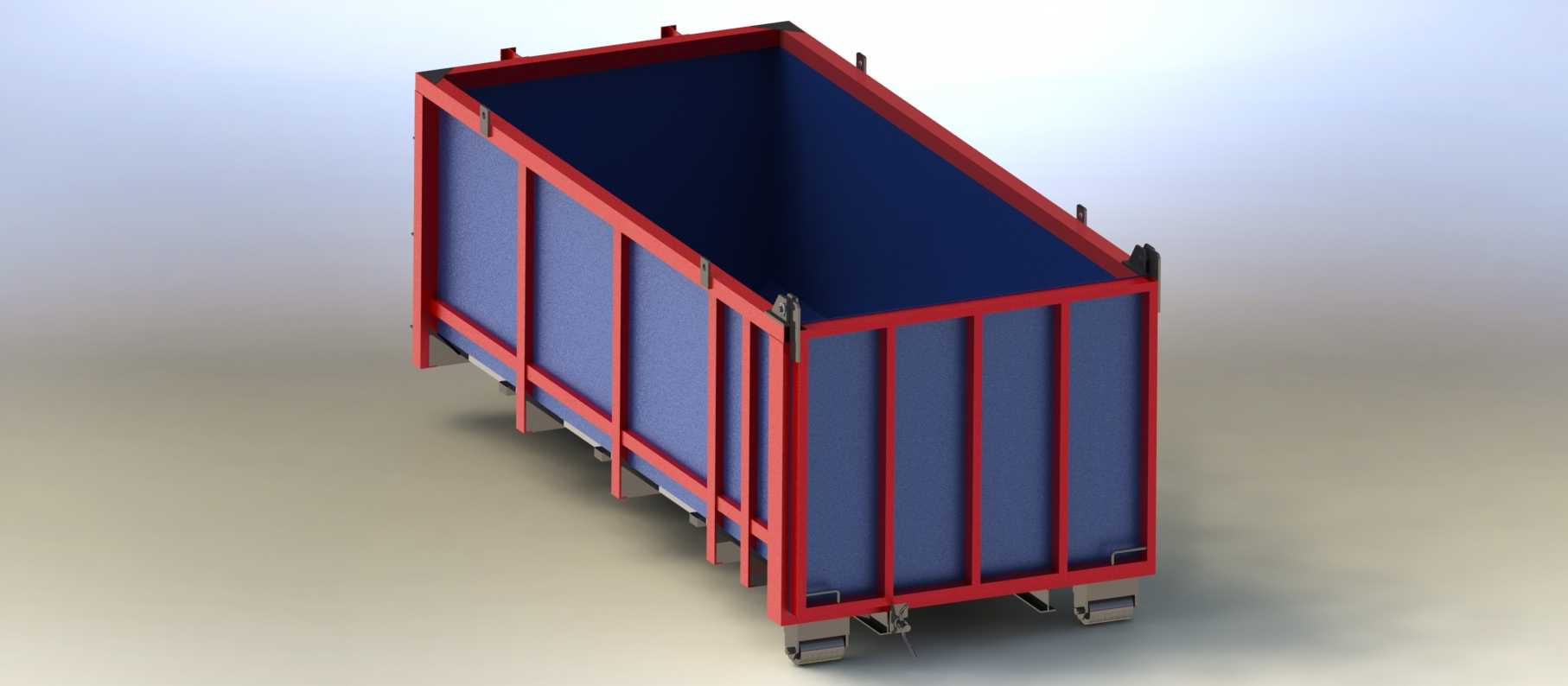

这款20立方翻盖式储运容器，主要面向工业厂区固废收集转运、散状物料短途周转场景设计，可适配厂区内部叉车转运、勾臂车吊装接驳的多场景作业需求，解决传统敞口料箱转运过程中物料遗撒、扬尘飘散的痛点，同时翻盖结构可避免露天存放时雨水灌入、杂物混入，保障储运物料的状态稳定。容器整体采用框架式承载结构设计，外部红色框架为主要受力承载部件，选用高强度矩形钢管焊接成型，沿箱体长度方向均匀布置竖向加强肋，上下端设置横向围框，底部设置贯通式承载底梁，既保证整体结构的抗冲击、抗形变能力，又能控制整体自重，避免无效耗材增加转运负载。箱体内部蓝色壁板采用耐磨钢板拼接，壁板与外部框架采用分段焊接固定，壁板拼接处做满焊密封处理，可储运粉状、颗粒状、块状的工业散料或生产废料，不会出现漏料渗液问题。顶部翻盖采用单侧铰接结构，铰接支座设置在箱体长边一侧的上围框位置，翻盖自身带有加强筋结构，开合过程中无明显形变，翻盖开启后可通过侧边的限位结构固定角度，方便装载机、人工从上方投料，闭合后翻盖边缘与箱体上沿贴合紧密，可阻挡大部分扬尘与雨水侵入。容器底部设置标准叉车叉取孔位，叉孔位置与底梁承载位置重合，可适配3吨以上标准工业叉车的叉取作业，同时箱体上部设置吊装挂点，可适配车间行车、勾臂转运车的吊装作业，满足不同厂区的转运设备适配需求。设计过程中重点考虑了容器的堆叠兼容性，箱体底部设置定位凸台，上部对应位置设置定位凹槽，空载状态下可实现多层堆叠存放，大幅降低仓储占用空间；箱体底部的支撑脚做了耐磨强化处理，日常放置时可避免底梁直接接触地面造成锈蚀磨损，延长设备使用寿命。整体外形尺寸充分考虑厂区内部通道宽度、货运车辆的装载边界，可实现两个容器并排装载在常规货运平板车上，转运过程中无超宽超高问题，适配绝大多数厂区内部的通行、装载空间要求。
