立式多靶位户外射击训练决斗树靶架

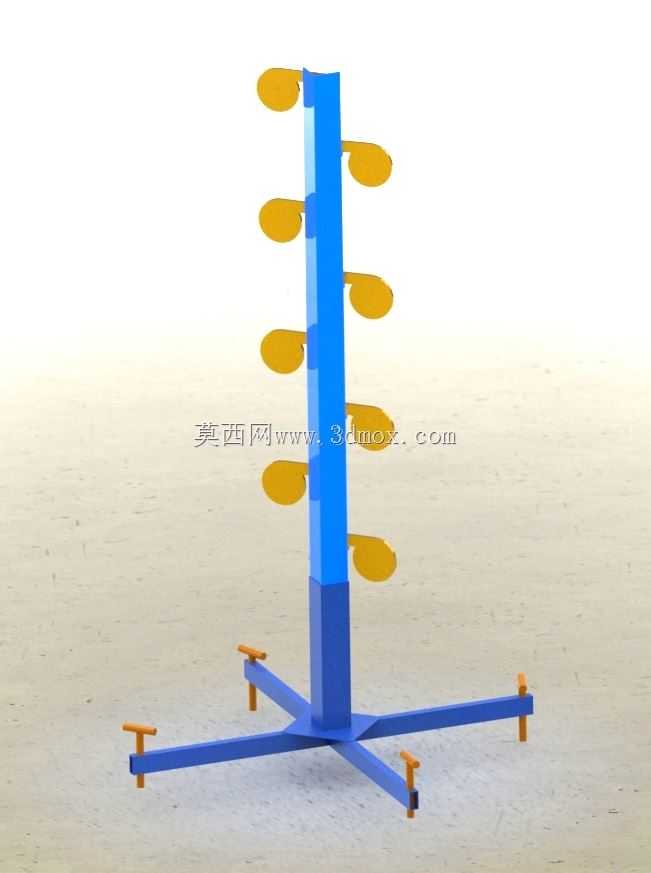

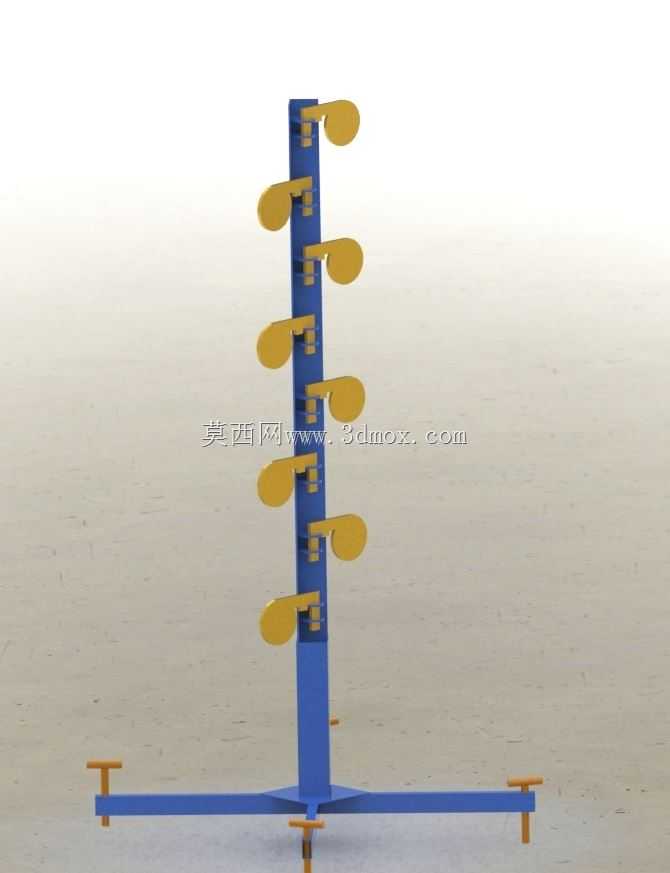

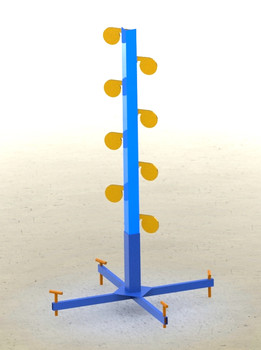

　　该靶架主体采用立式单立柱搭配十字形落地支撑的结构形式，立柱沿高度方向交错布置多组圆形靶标安装位，靶标通过铰接结构与立柱连接，受弹击后可绕铰接轴翻转，能够直观反馈命中状态，无需频繁上前复位查看，适配实弹射击、软弹射击等不同训练场景的即时反馈需求。十字形落地支腿末端设置可调式接地支撑件，可根据放置场地的平整度调节支撑高度，保证架体在硬质水泥地、松软泥土地等不同户外场地都能保持水平稳定，避免射击过程中架体晃动、倾覆，支腿向外延伸的长度经过受力核算，在架体总高度确定的前提下，将支撑边界控制在合理范围，既保证抗倾覆力矩满足使用要求，也不会占用过多训练场地空间，方便在有限的户外训练区域内布置多组同类型靶架。立柱部分采用分段式拼接结构，

　　下部为加粗的承重段，与十字支腿的中心连接座采用刚性连接，传递整体架体的承重载荷，上部为靶标安装段，沿轴向等距加工靶标铰接安装孔位，相邻靶标在立柱周向呈90度交错布置，避免同一射击角度下靶标互相遮挡，保证每个靶位都有独立的命中暴露面，靶标翻转的行程经过限位设计，不会在弹击后碰撞相邻靶位或立柱本体，减少反复冲击带来的结构损耗。靶标采用圆形平板结构，铰接轴位于靶标上部非命中区域，弹击靶面中下部时，冲击力产生的力矩可驱动靶标绕轴向上翻转，依靠自身重力可在一定时间后自动复位，无需额外设置复位弹簧或电动复位机构，整体结构无复杂传动部件，日常维护仅需检查铰接轴的磨损情况以及支腿支撑件的紧固状态，适合户外长期放置使用。从安装边界来看，

　　架体整体占地为十字形轮廓，中心区域为立柱安装位，四个支腿沿十字方向延伸，安装时需保证支腿下方无凸起障碍物，接地支撑件与地面接触面积经过优化，在松软场地使用时可搭配垫片增大接触面积，避免支腿下陷。立柱的高度设置符合常规射击训练的靶位高度要求，从地面到最下方靶标的高度适配卧姿射击的瞄准线高度，最上方靶标的高度适配立姿射击的瞄准线高度，中间层靶位可覆盖跪姿等不同射击姿势的训练需求，无需额外调整架体高度即可完成多姿势射击训练。结构设计上优先考虑抗冲击性能，所有承力部件的壁厚都经过弹击冲击载荷验算，非命中区域的结构件采用圆弧过渡处理，避免应力集中，长期受反复冲击也不易出现开裂、变形问题，铰接部位采用耐磨材质衬套，减少靶标反复翻转带来的磨损，

　　延长整体使用寿命。该靶架可单独布置用于单人精度射击训练，也可多组并排或错位布置用于双人对抗射击训练，也就是常说的决斗式射击场景，双方从对应方向射击己方侧靶位，通过靶标翻转速度判断命中先后，适合射击技巧训练、战术对抗训练等多种户外训练场景使用。
