神钢CK1000-III履带式起重设备结构设计

项目分类:3D模型 发布时间:2021-05-25 ID:185031
  • 神钢CK1000-III履带式起重设备结构设计
  • 神钢CK1000-III履带式起重设备结构设计
  • 神钢CK1000-III履带式起重设备结构设计
  • 神钢CK1000-III履带式起重设备结构设计
  • 神钢CK1000-III履带式起重设备结构设计
  • 神钢CK1000-III履带式起重设备结构设计

履带式起重机是工程建设领域核心的重型吊装装备,广泛应用于大型场馆钢结构施工、桥梁预制段架设、风电塔筒吊装、石化装置模块安装、港口重型货件装卸等场景,这类设备依靠履带行走机构实现大接地比压适配,可在未经硬化的松软施工场地、泥泞作业面甚至浅滩区域稳定通行作业,无需额外铺设临时作业道路,对复杂施工场地的适配性远优于轮式起重设备,同时桁架式吊臂结构可实现大作业半径与大起升高度的兼顾,能够完成跨障碍远距离吊装、超高构筑物吊装等轮式起重机难以覆盖的作业任务。

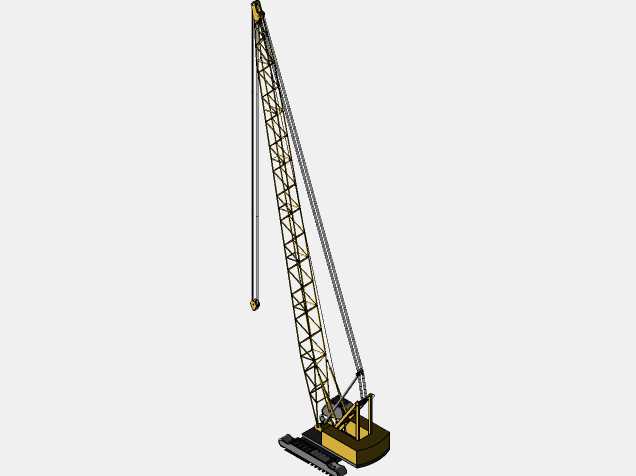

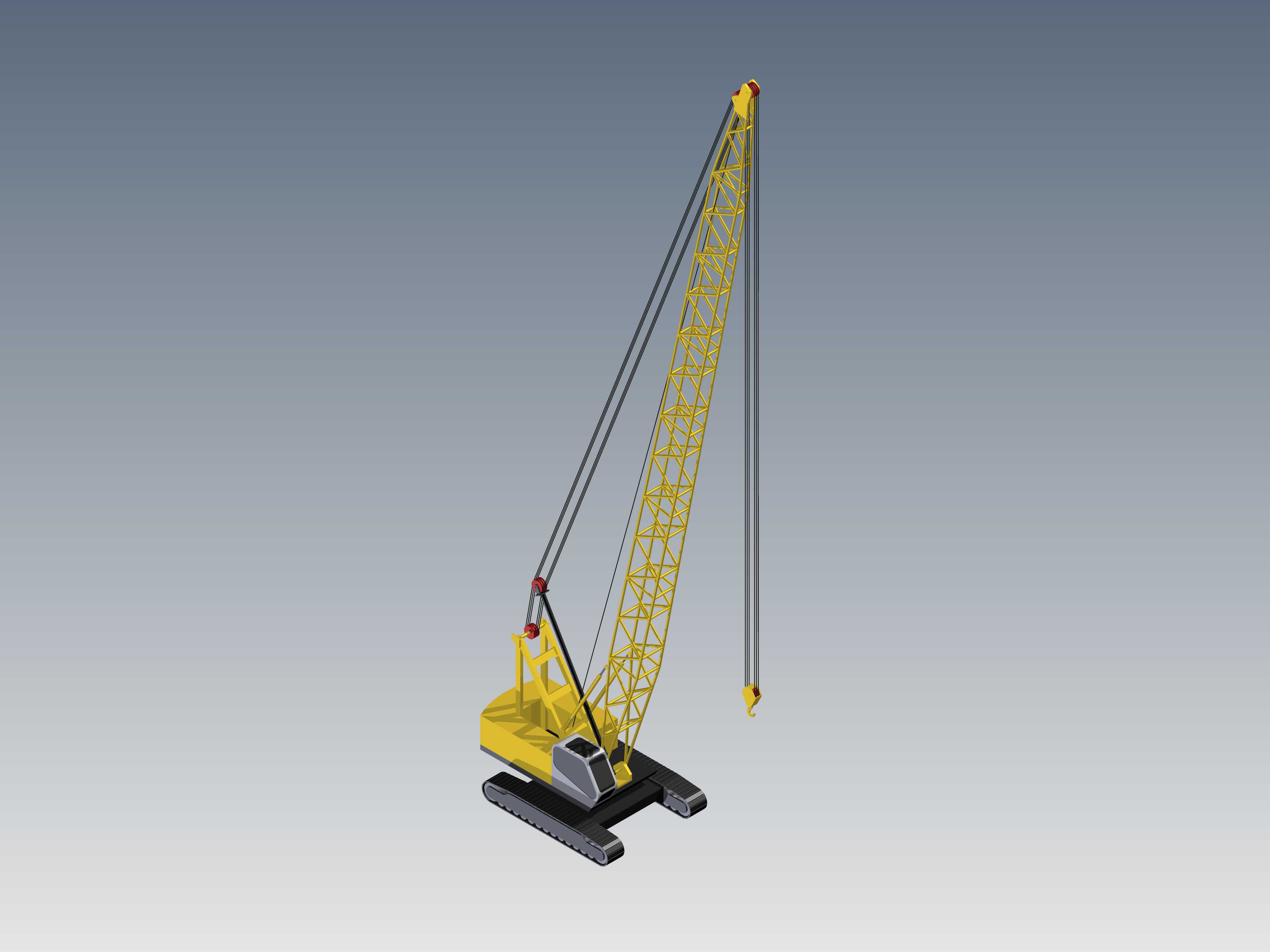

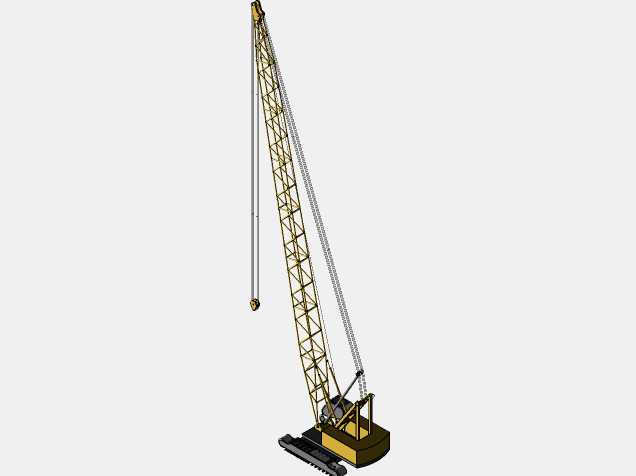

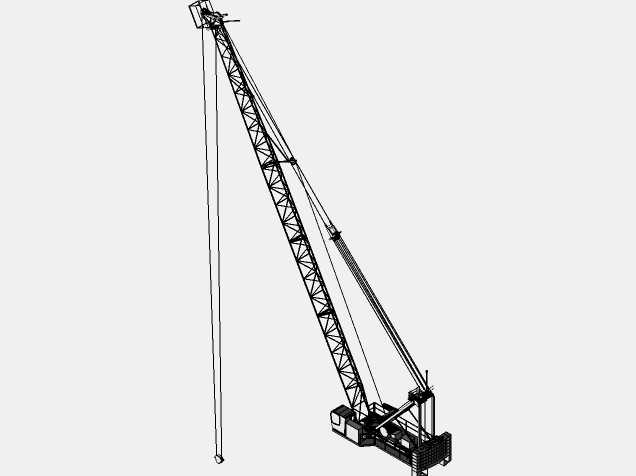

本次还原的履带起重设备,整体采用经典的履带式底盘承载布局,下部行走机构为双履带梁配置,每条履带配备多组承重轮与驱动轮,履带板采用加厚防滑结构,可在碎石、泥土、夯实回填土等多种场地表面提供足够附着力,底盘上部设置回转支承结构,可实现上部作业机构360度全回转,满足不同方位的吊装作业需求,无需频繁调整整机站位。上部作业机构集成了动力舱、操纵室、卷扬机构、变幅机构与桁架吊臂系统,吊臂为格构式桁架结构,采用高强度型钢焊接成型,在保证吊臂整体结构强度与抗扭刚度的同时,大幅降低吊臂自身重量,有效提升起重作业的有效载荷占比;吊臂顶端设置滑轮组与吊钩组件,配套多倍率钢丝绳缠绕系统,可通过调整钢丝绳倍率适配不同重量等级的吊装需求,变幅钢丝绳连接吊臂上部与底盘前部的变幅卷扬,可通过收放钢丝绳调整吊臂仰角,实现作业半径与起升高度的灵活调整。

设计过程中严格遵循起重设备的载荷传递逻辑,从吊钩承载到吊臂受力、再到回转支承载荷传递、最终到履带接地压力分布,每一处结构的尺寸匹配都经过受力合理性校验,所有关键连接节点的位置、各机构的安装边界都严格参照真实设备的尺寸比例还原,操纵室设置在吊臂侧前方位置,保证作业人员拥有充足的吊装视野,动力舱布置在机身后部,既起到整机配重的作用平衡吊臂作业时的前倾力矩,也方便日常维护保养时的部件检修,卷扬机构分别布置在机身中部区域,保证钢丝绳走线顺畅,避免作业过程中出现跳绳、乱绳等故障。整机外形尺寸的设定充分考虑了运输转场的边界要求,吊臂可分段拆解运输,到达作业现场后可快速完成组装调试投入使用,各部件的安装接口位置精准,可直观展示设备的装配逻辑与结构组成,既可以作为起重设备结构认知的教学参考载体,也可以用于施工场地吊装方案的可视化模拟,帮助施工人员提前预判吊装作业过程中的站位空间、臂架干涉风险,优化吊装作业流程。
