起重机滑轮组式吊钩总成结构设计

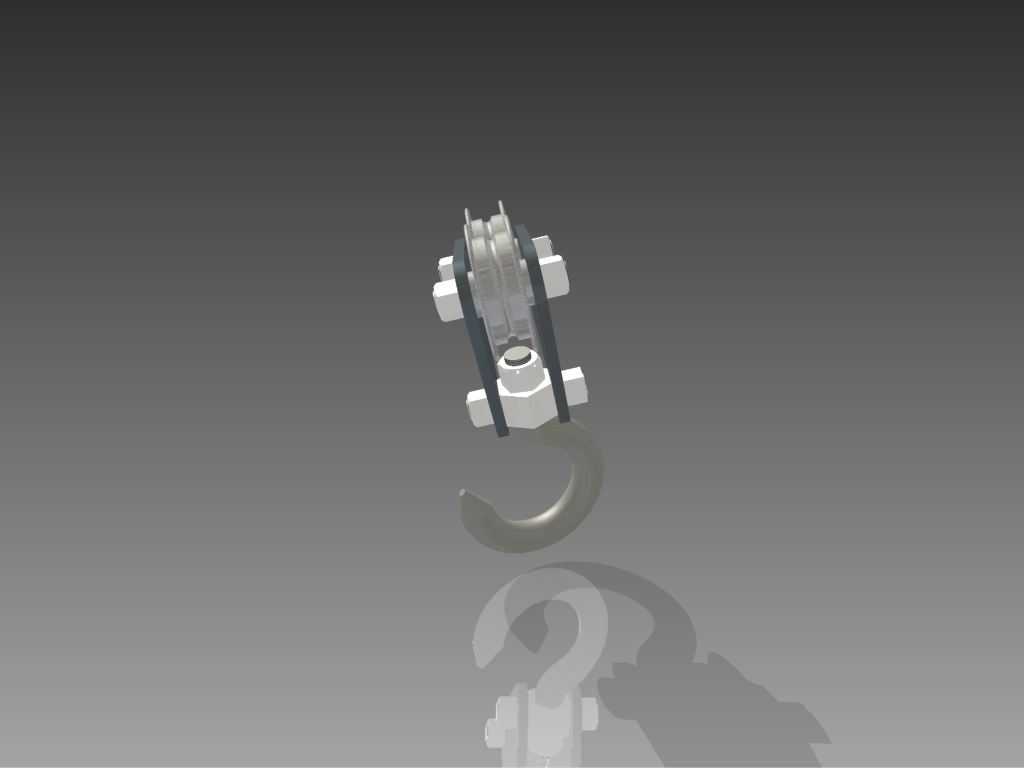

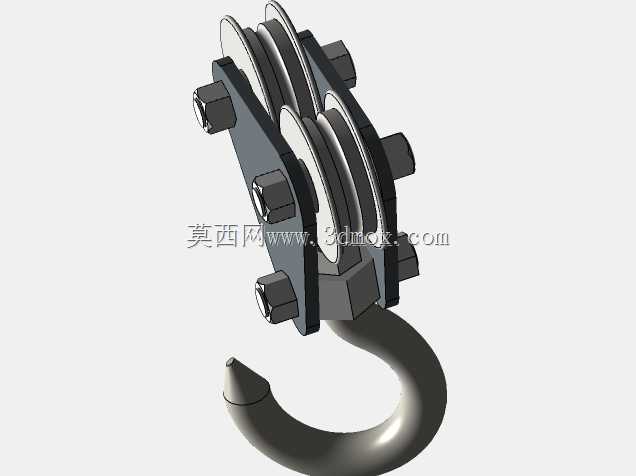

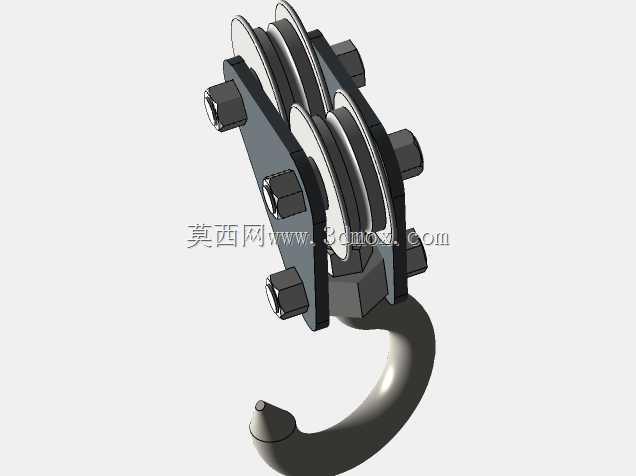

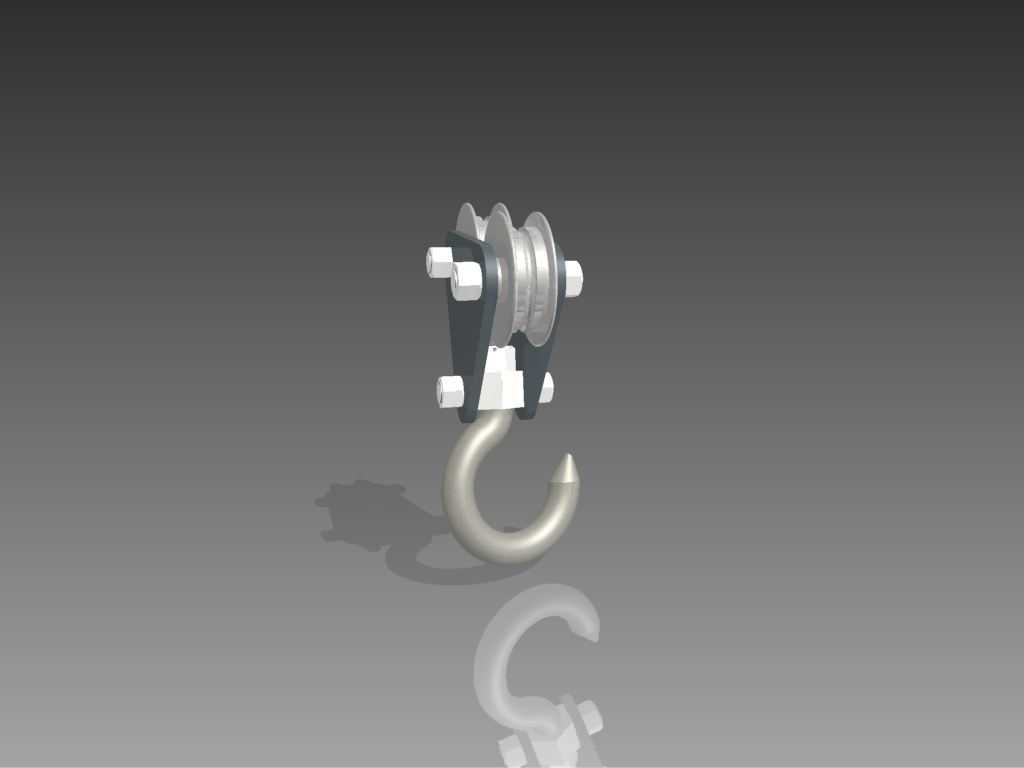

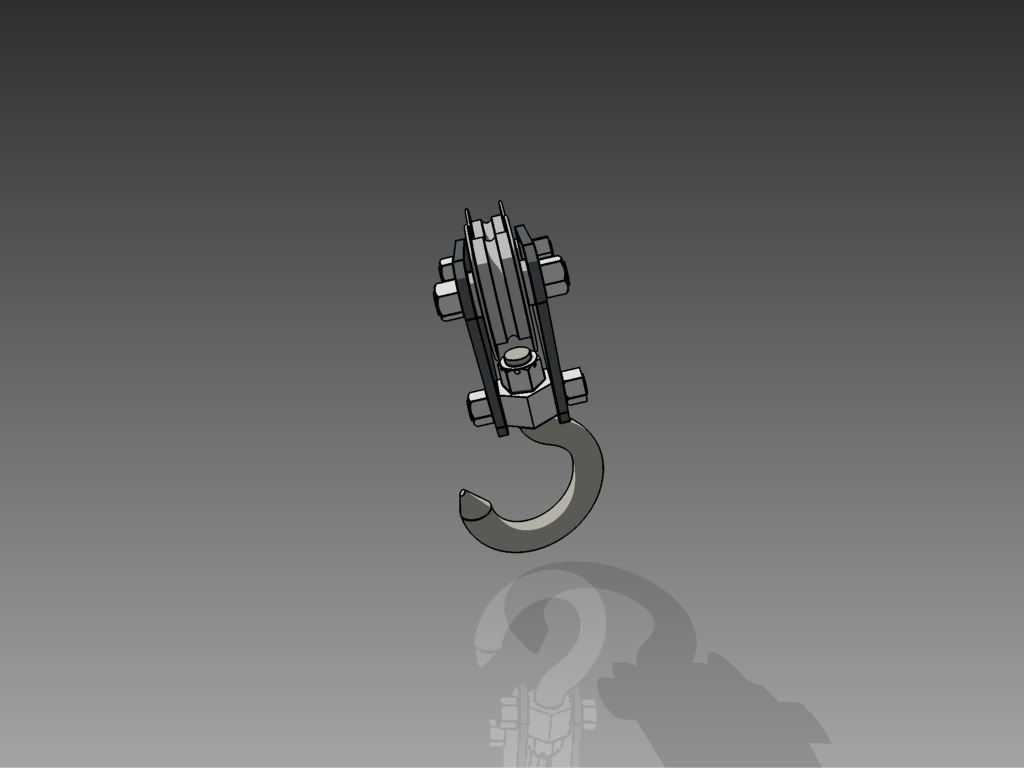

该吊钩总成是起重作业场景中直接承载被吊重物的核心受力部件，广泛应用于桥式起重机、门式起重机、流动式起重机等各类起重设备的起升机构末端，在厂房物料吊运、港口集装箱装卸、建筑工地构件吊装、仓储货物周转等场景中承担载荷传递与重物吊挂的关键作用，其结构可靠性直接决定起重作业的安全等级，是起重设备上不可替代的核心执行部件。整个总成采用分层叠装的模块化结构设计思路，核心承载逻辑通过多层构件的配合实现载荷的均匀分散：滑轮夹装在两块对称布置的厚板之间，厚板整体嵌装在两条平行的带材形成的承载框架内，滑轮通过贯穿厚板与带材的销子实现转动支撑，既保证滑轮可灵活绕销子转动以适配钢丝绳的收放角度变化，又能将滑轮承受的钢丝绳拉力均匀传递到两侧厚板与带材框架上；吊钩部分通过独立的销子悬挂在厚板下部的安装位，可绕悬挂销子灵活转动，自动适配被吊重物的重心偏移，避免起吊过程中重物扭转带来的附加载荷冲击。从安装边界来看，上部带材预留的顶孔用于和起升机构的钢丝绳端固定结构连接，带材中部的孔位、厚板上的中孔与底孔分别对应滑轮支撑销、吊钩悬挂销的安装位置，所有销子均采用贯穿后端部限位的固定方式，既保证连接强度，又便于日常检修时的拆解维护。设计过程中充分考虑了起重作业的动载荷特性，各承载构件的受力路径直接清晰，避免了应力集中的结构拐点，滑轮与厚板之间预留了足够的转动间隙，防止作业过程中构件卡滞带来的额外载荷，吊钩的钩体弧度符合重物吊挂的受力角度，可有效防止吊索滑脱，整体结构紧凑，在保证承载能力的前提下尽可能压缩了总成的整体高度，适配各类起重作业的起升高度限制要求，同时各部件的标准化程度较高，损坏后可快速替换对应构件，降低现场维护的成本与停机时长。
