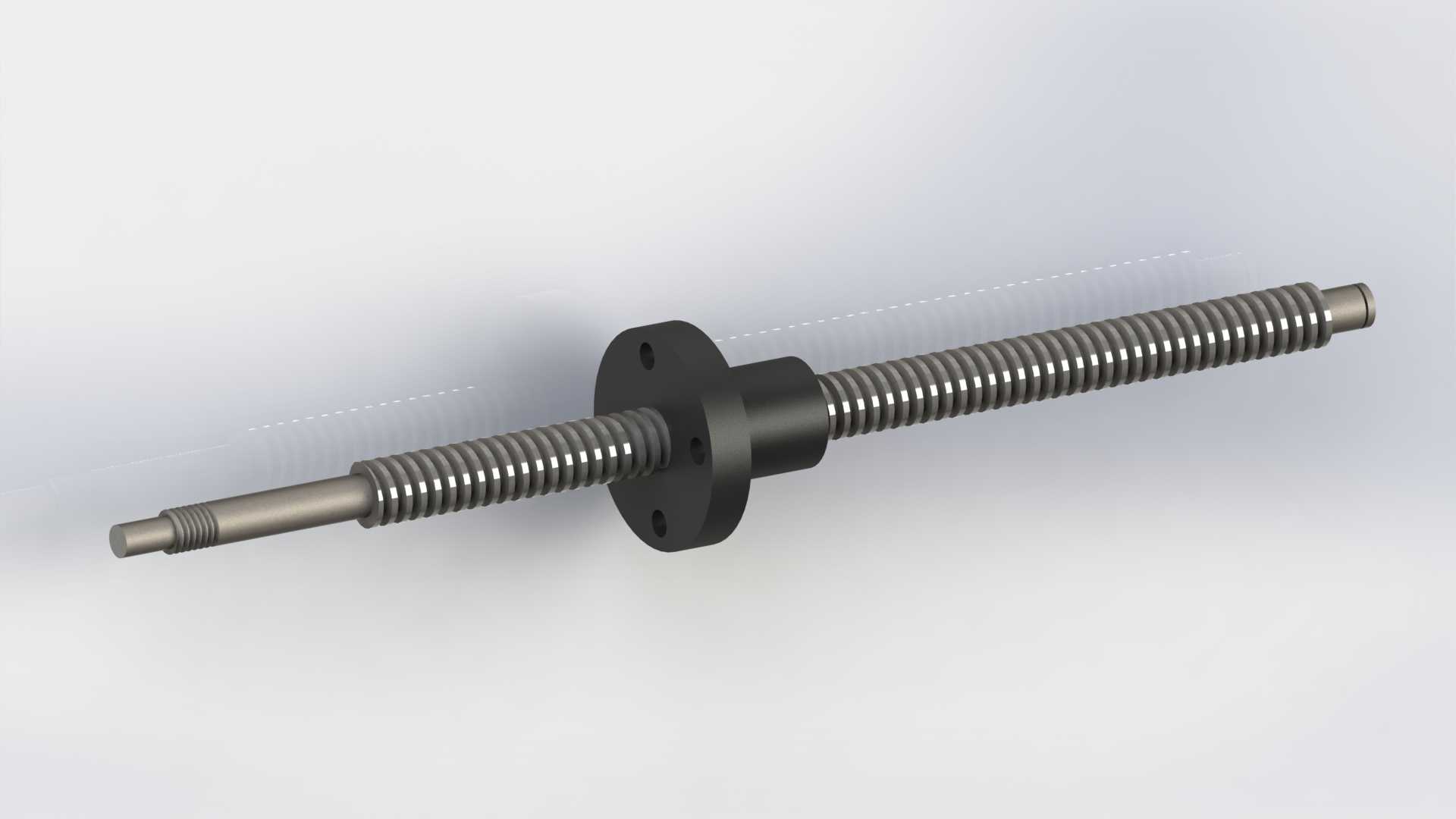

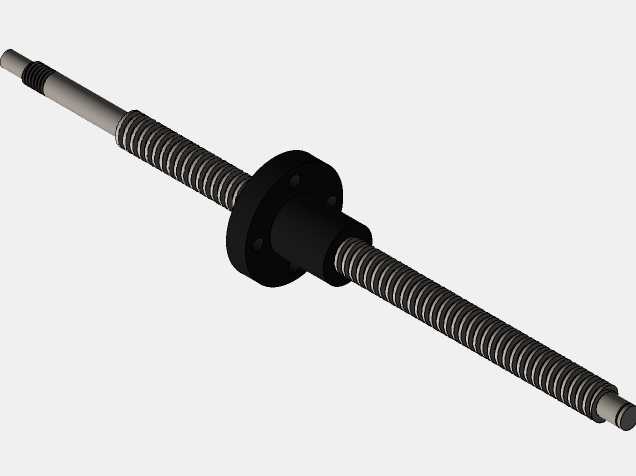

带尼龙螺母CNC梯形丝杠传动组件

这款带尼龙螺母的梯形丝杠组件，是小型CNC设备Z轴进给结构里的核心传动部件，在桌面级数控雕刻机、小型3D打印设备、轻型自动化滑台的直线进给场景中应用十分广泛，主要承担将旋转运动转化为精准直线位移的传动功能，适配轻载、低速、需要稳定进给精度的传动工况。从功能特性来看，梯形丝杠本身具备结构简单、安装维护便捷、自锁性能优异的特点，搭配的尼龙螺母能在传动过程中有效降低运行噪音，减少金属部件间的硬摩擦损耗，同时自带一定的阻尼缓冲效果，能避免轻载工况下进给过程出现窜动问题，保障传动过程的平稳性，相比金属螺母更适合对噪音控制有要求、负载不大的桌面加工设备使用。在设计思路上，这款丝杠采用了12mm公称直径、3mm导程的梯形螺纹参数，这个参数搭配兼顾了进给速度和传动精度，3mm导程意味着丝杠每旋转一周，螺母带动的负载就会直线行进3mm，既不会因为导程过小拖慢进给效率，也不会因为导程过大损失进给精度，非常适合Z轴这类需要精准控制升降位移的应用场景。丝杠两端做了适配安装的轴颈结构，预留了轴承安装位和锁紧结构的装配空间，能够直接和标准深沟球轴承配合完成径向定位，端部的螺纹段可以搭配锁紧螺母实现轴向固定，不需要额外做复杂的轴端改造就能完成装配。配套的法兰式尼龙螺母采用了法兰盘安装结构，法兰面上预留了均匀分布的安装孔，能够直接通过螺栓将螺母固定在移动负载的安装板上，安装边界清晰，不需要额外设计转接件就能完成装配，法兰结构也能更好地承受传动过程中的径向力矩，避免螺母出现偏载磨损的问题。整体结构紧凑，丝杠的有效行程适配小型桌面设备的Z轴升降范围，安装时只需要保证丝杠两端支撑座的同轴度，将螺母法兰与移动部件的安装面贴合锁紧，就能完成整套传动结构的搭建，能够满足小型数控设备Z轴方向的精准升降进给需求，在轻载直线传动场景下有着很高的实用价值。
