立式圆筒内置导流结构清洁剂处理装置

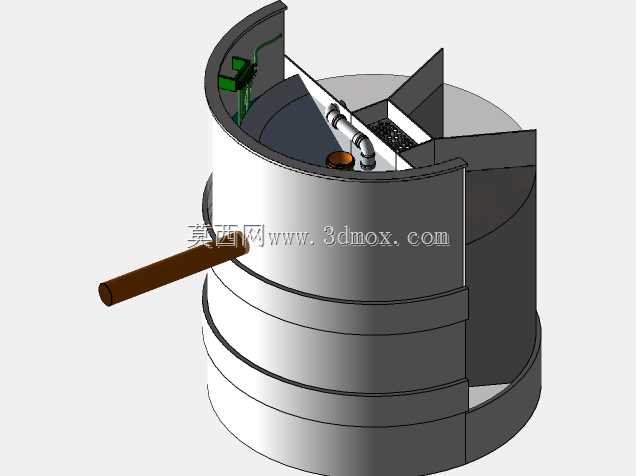

　　在工业流体净化、清洁药剂循环复用的生产场景中，这类立式圆筒结构的处理装置，主要承担清洁剂的杂质截留、流态匀化与介质缓冲的作用，常见于机加工车间零部件清洗工位、涂装前处理工段的药剂循环回路，以及商用清洁设备的药剂净化单元，能够在连续作业过程中持续滤除清洁剂裹挟的金属切屑、浮油渣团、固态颗粒物，避免杂质随药剂输送到喷淋头或刷洗工位造成喷嘴堵塞、工件表面二次划伤。从结构设计逻辑来看，整体采用立式圆筒形承压外壳，底部设置多道环形加强箍，抵消筒内流体静压力带来的筒壁形变，侧向伸出的介质输入管沿筒体切线方向偏下布置，让进入筒体的待处理清洁剂先形成旋流，利用离心力将大密度杂质甩向筒壁沉降到筒底沉渣区，减少核心过滤段的负荷。

　　筒内的斜向导流板将腔体分隔为进液沉降区、过滤处理区、出液稳流区三个功能段，避免进液直接冲击过滤组件造成滤材局部过载，导流板上开设的过流缺口尺寸经过流场仿真校核，保证不同液位下流体都能均匀铺满过滤截面，不会出现局部断流或者偏流的问题。过滤组件采用倾斜布置的网板结构，相比水平放置的滤网，同等过滤面积下倾斜布置能够延长杂质在网面的停留路径，大颗粒杂质会沿倾斜网面滑落到沉渣区，不会持续堆积在网面造成透滤效率快速下降，网板旁侧布置的管路组件用于连接反冲洗回路，当滤前后压差达到设定阈值时，可通过该管路输入反向清洁流体，将网面截留的杂质冲落到沉渣区，无需频繁开盖更换滤材。筒体上部预留的检修开口正对内部过滤组件与导流板的连接位置，

　　日常维护时无需整体拆解筒体，仅需打开上部端盖即可完成滤材更换、沉渣清理与内部管路密封件的检查更换。安装边界方面，这类立式装置的底部可通过法兰支座固定在混凝土基础或者钢架平台上，侧向输入管的中心高度匹配现场循环管路的常规布设高度，无需额外增设过多弯头变径即可完成管路对接，筒体整体外径控制在常规工业管路安装的操作空间范围内，周边预留300mm以上的检修间隙即可满足日常维护操作需求，出液口沿筒体上部径向布置，高度高于过滤组件上沿，保证筒体内始终留存一定高度的液封，避免空气进入下游输送泵造成泵气蚀。从实际使用的工况适配性来看，筒体材质可根据处理清洁剂的酸碱度选择对应牌号的不锈钢或者碳钢衬塑材质，

　　内部导流板与过滤组件的固定方式采用快拆式卡扣连接，相比螺栓固定能够大幅缩短维护拆装的时间，筒壁上预留的液位计接口可实时监测筒内液位高度，配合上下游的电磁阀可实现自动补排液，避免出现溢流或者干烧的问题。在结构建模过程中，需要重点校核侧向进液管与筒体连接处的焊缝强度，因为旋流工况下该位置会持续受到流体的冲刷，建模时需在连接处设置圆弧过渡加强结构，减少应力集中；内部导流板的倾斜角度需要结合处理介质的黏度调整，针对黏度较高的重垢型清洁剂，导流板倾角要适当加大，避免杂质粘附在板面上堆积；过滤组件的压紧结构采用周向均匀布置的压块，保证滤网安装后周边密封均匀，不会出现未经过滤的流体从密封缝隙短路流到出液侧的问题。
