立式混流涡轮泵内部结构三维设计

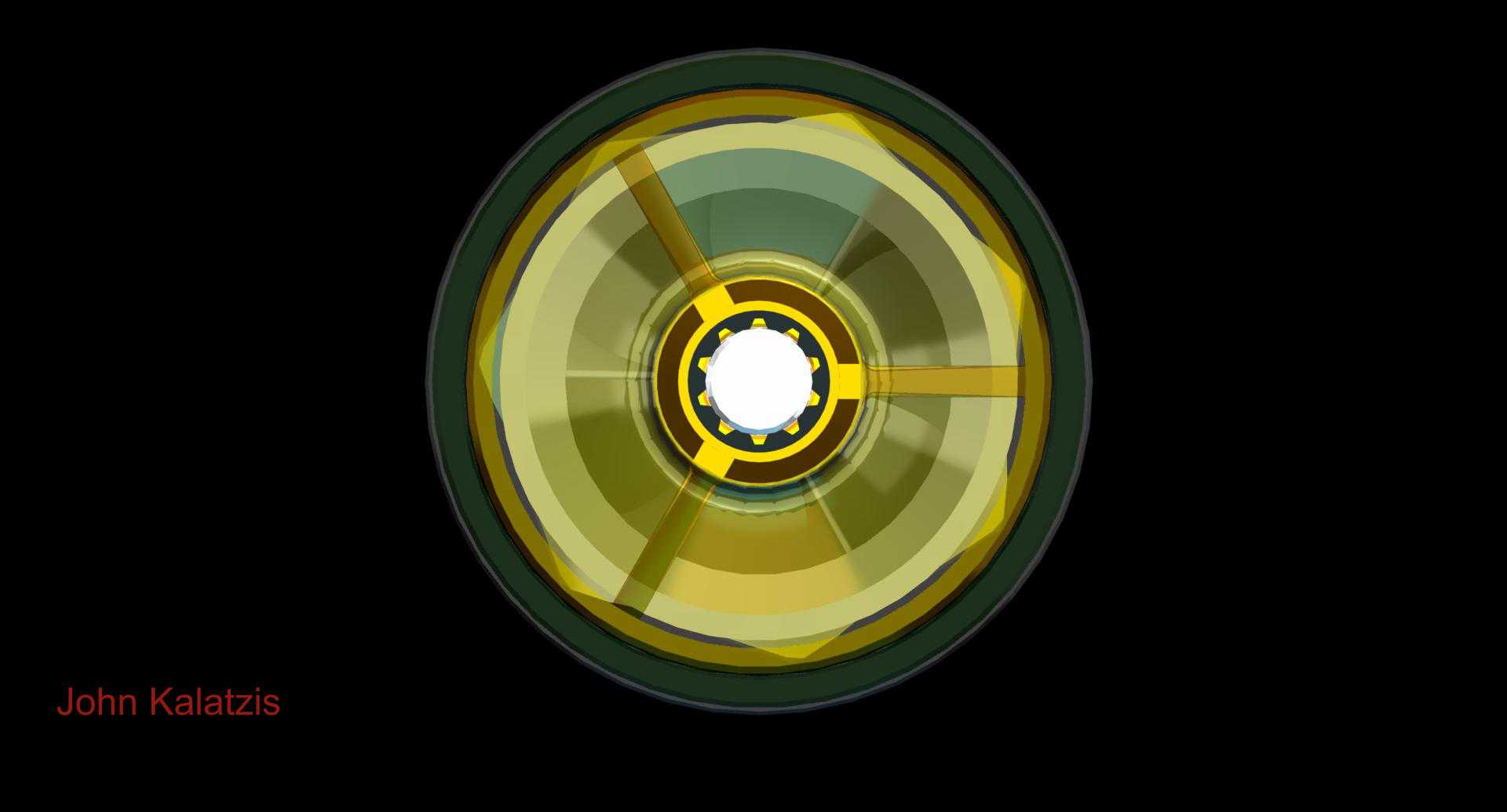

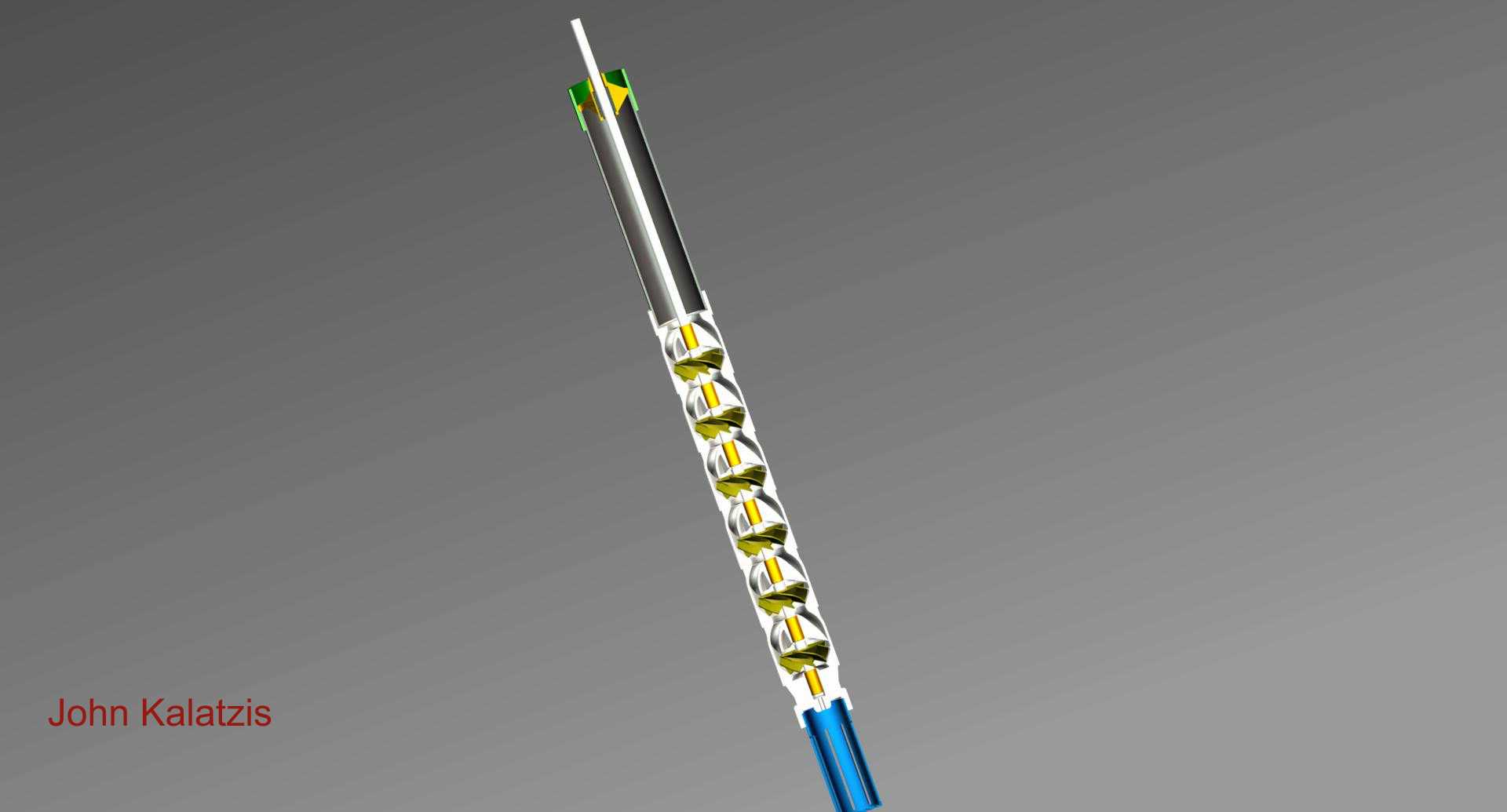

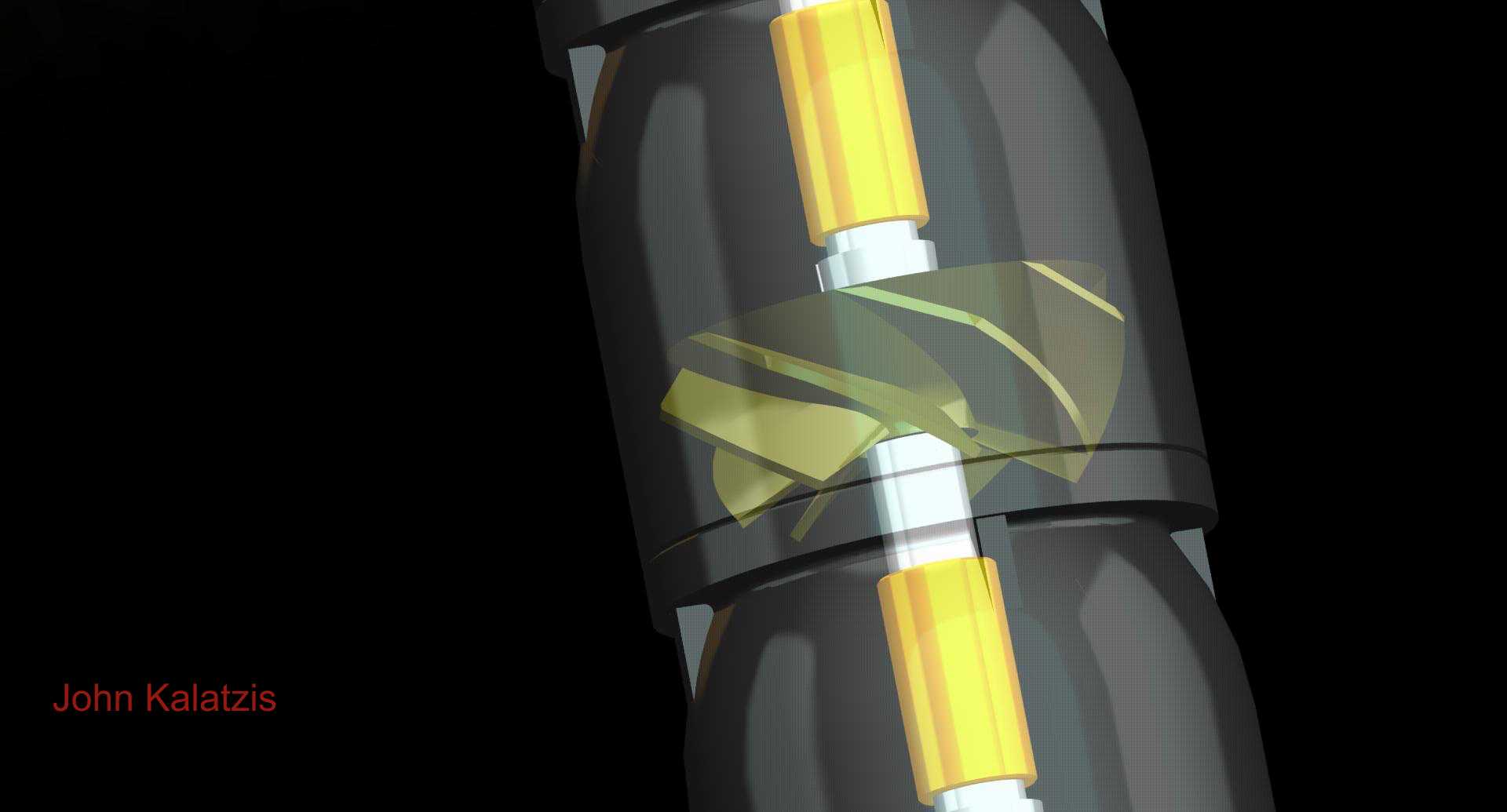

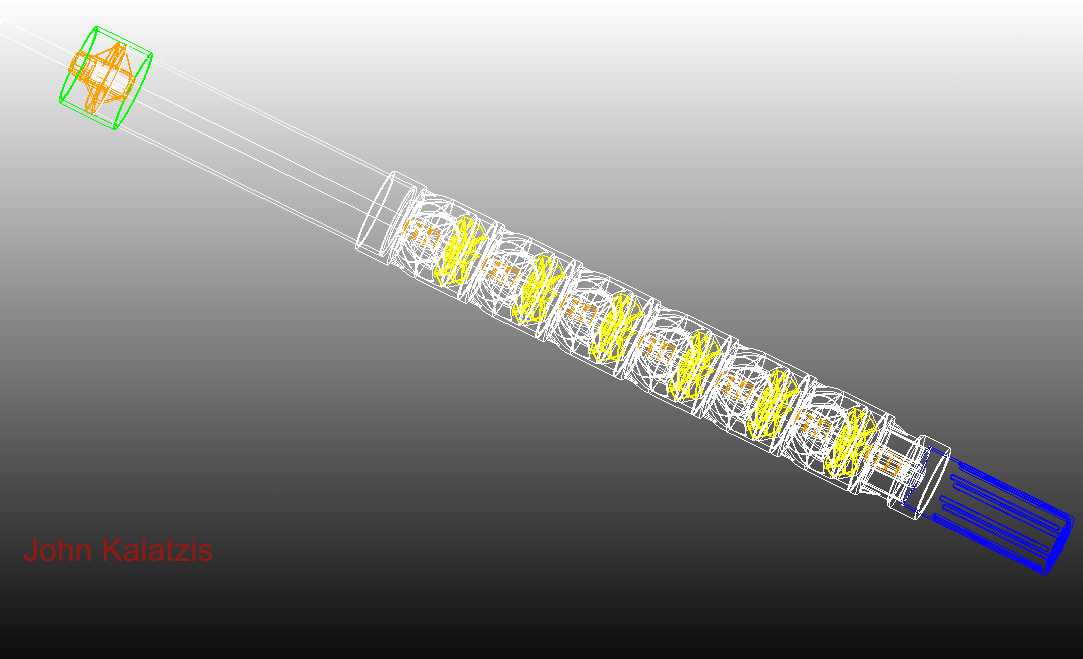

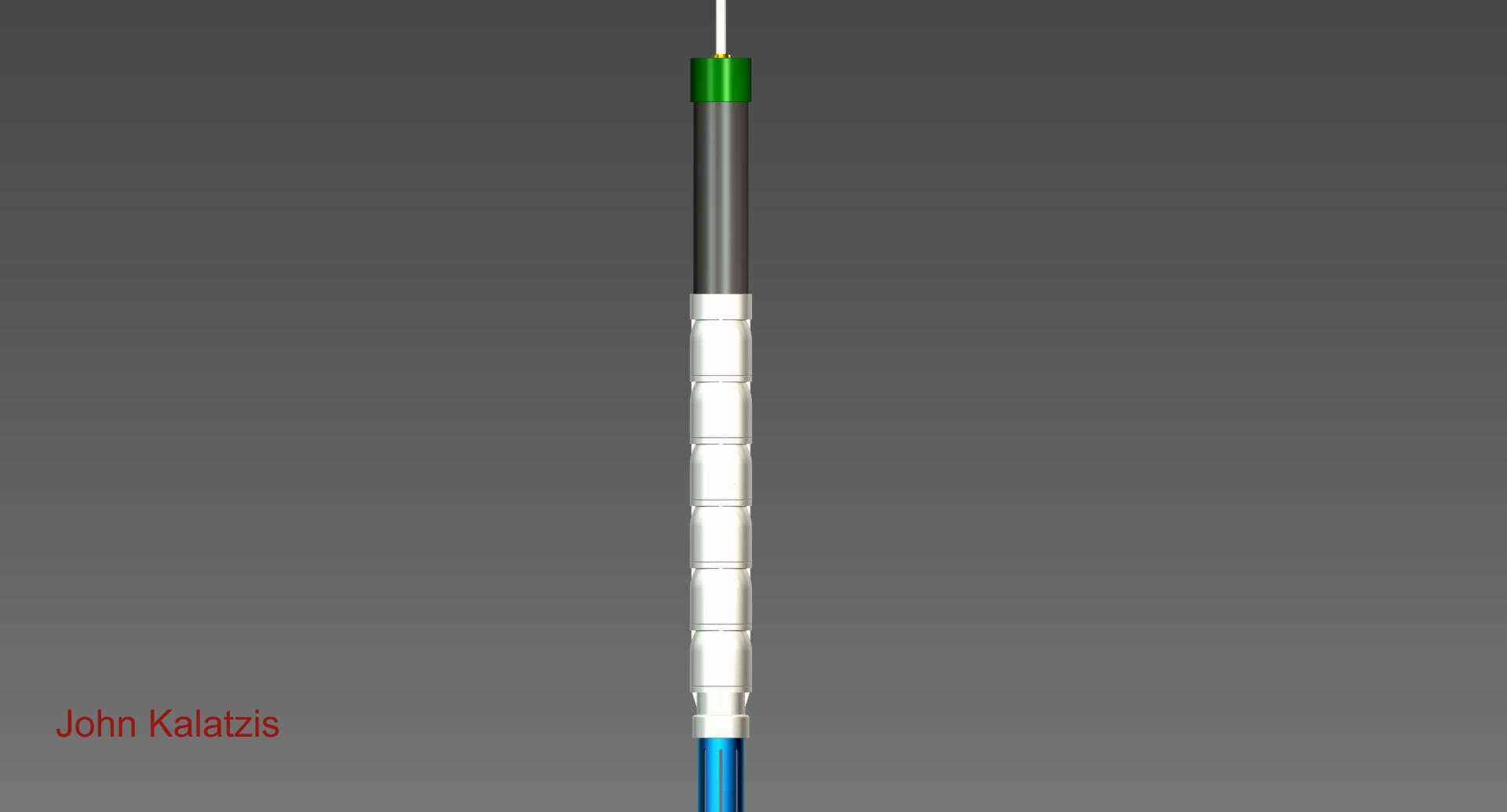

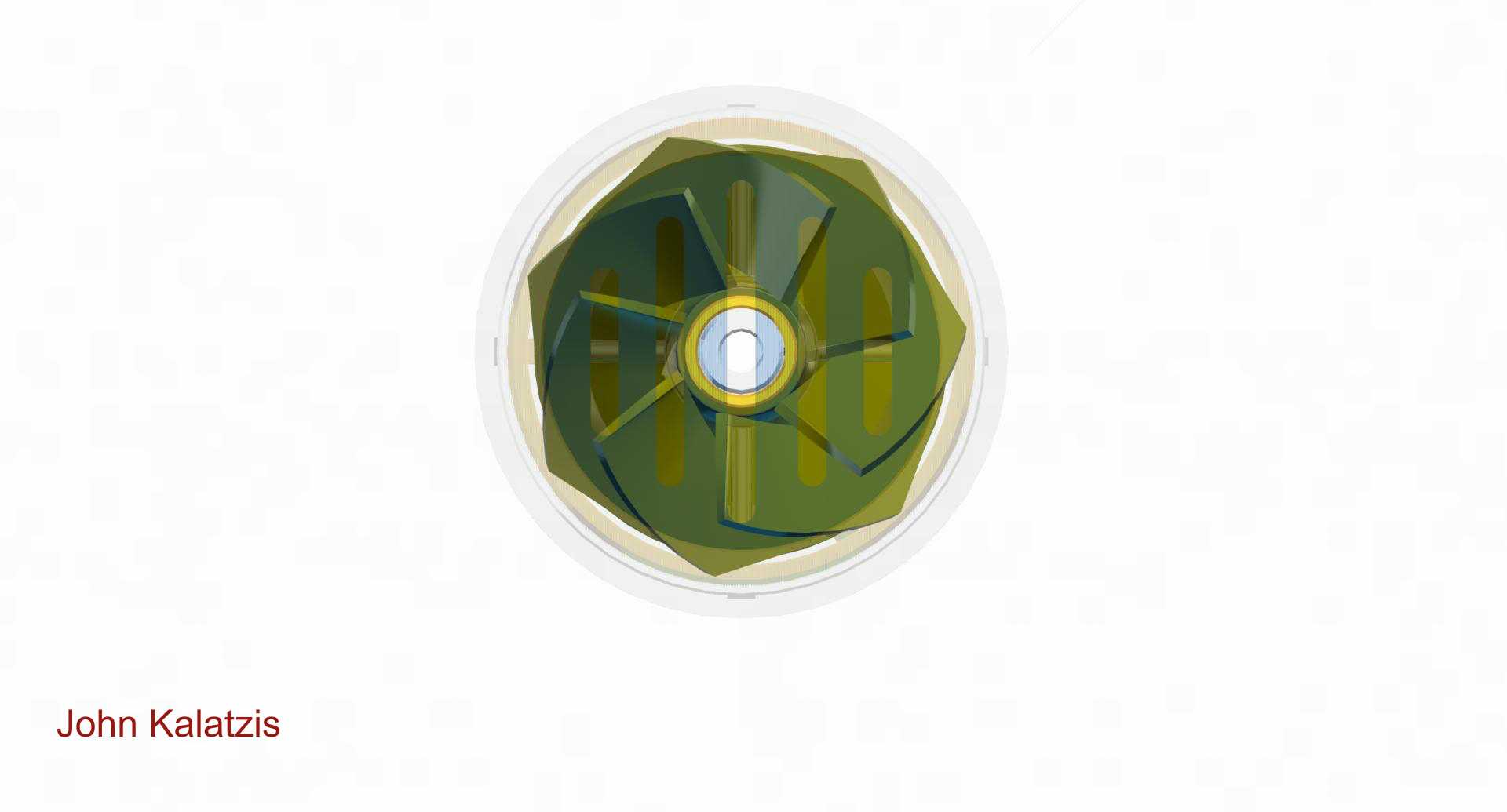

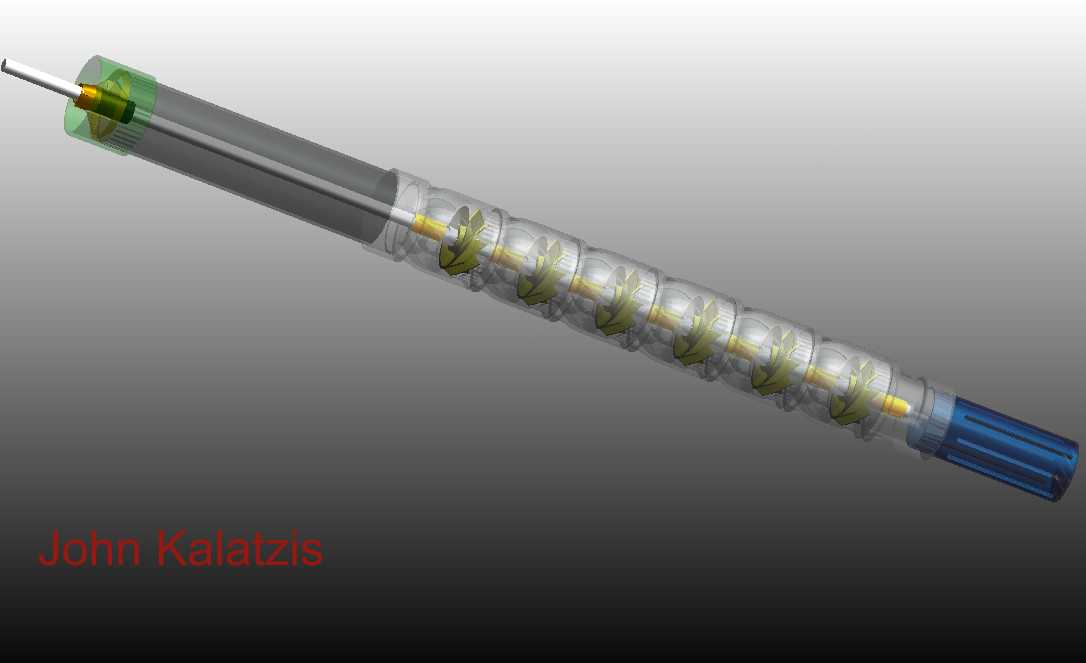

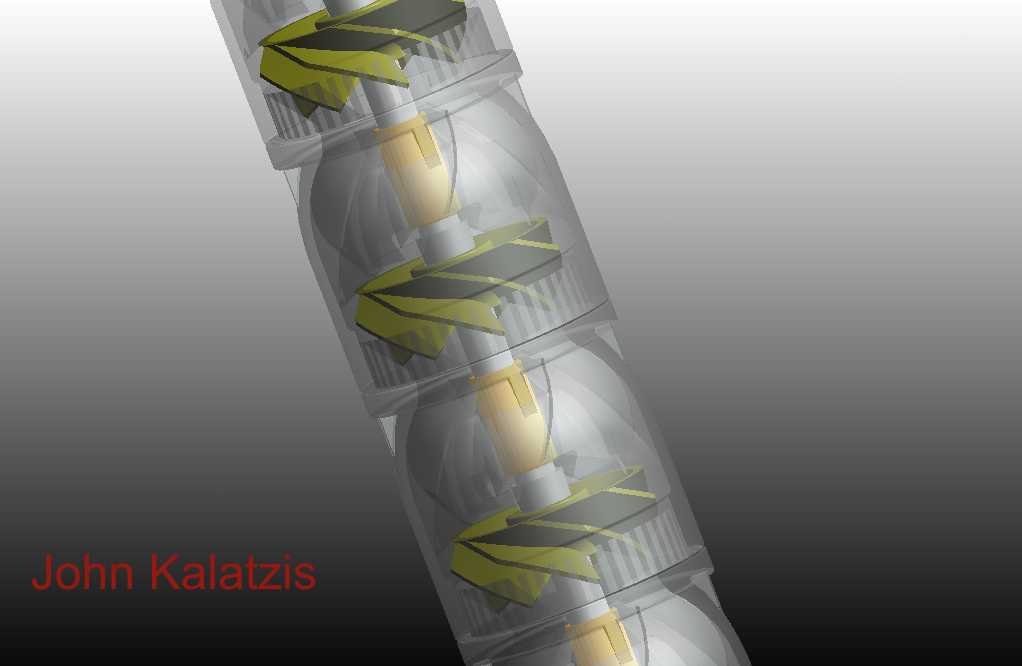

这款立式混流涡轮泵主要面向中低扬程、大流量的流体输送场景，广泛应用于农田排灌、城市给排水、电厂循环水输送、水利工程调水以及轻工流程中的流体转运环节，适配清水或轻度污水类介质的输送需求，在需要垂直安装以节省占地空间的泵房场景中具备突出的适配性。从实际用途来看，该泵依靠叶轮旋转产生的离心力与轴向推力共同作用完成流体增压，兼具离心泵高扬程和轴流泵大流量的优势，能够在稳定的运行工况下持续完成长距离、大流量的流体提升作业，运行过程中振动小、噪音低，适合长期连续运行的作业场景。在功能特性上，该模型完整还原了多级叶轮串联的结构形式，每级叶轮搭配对应的导叶结构，能够逐级对流体进行导流增压，减少流体在泵腔内的紊流损失，提升整体水力效率；泵体采用立式分段式筒状结构，外壳为透明示意设计可清晰展现内部流道走向，各级叶轮与导流壳精准配合，轴向的传动轴贯穿各级叶轮中心，保证动力传递的同轴度，降低运行过程中的径向摆动。设计思路上，该结构优先考虑立式安装的空间适配性，将进出口管路设置在同轴线的垂直方向，可直接对接垂直布置的管路系统，减少管路弯头带来的阻力损失；叶轮采用扭曲叶片设计，叶片型线经过水力优化，能够适配混流工况下的流体流向，减少入口冲击损失和出口尾流损失，导叶的流道设计采用渐扩式结构，能够将叶轮流出的高速流体的动能平稳转化为压力能，提升泵的运行效率。从安装边界来看，该立式泵采用立式轴向安装方式，底部为进水端，上部连接动力输出端，整体为细长筒状结构，安装时仅需预留垂直方向的安装空间，水平方向占地尺寸远小于同参数的卧式泵，适合在空间紧凑的地下泵房、船用舱室等场景安装；各级泵壳之间采用止口定位配合，能够保证装配时的同轴度要求，轴向的传动轴设置有多处支撑导向结构，避免长轴运行时出现挠曲变形，泵体的连接法兰尺寸符合通用管路对接标准，可直接匹配对应通径的标准管路，无需额外制作转接构件，安装时需保证泵体的垂直垂直度偏差在允许范围内，避免运行过程中出现偏磨导致的部件损坏，同时预留足够的上部检修空间，方便后期对叶轮、轴封等易损部件进行维护更换。
