水电站混流式水轮机转轮结构设计

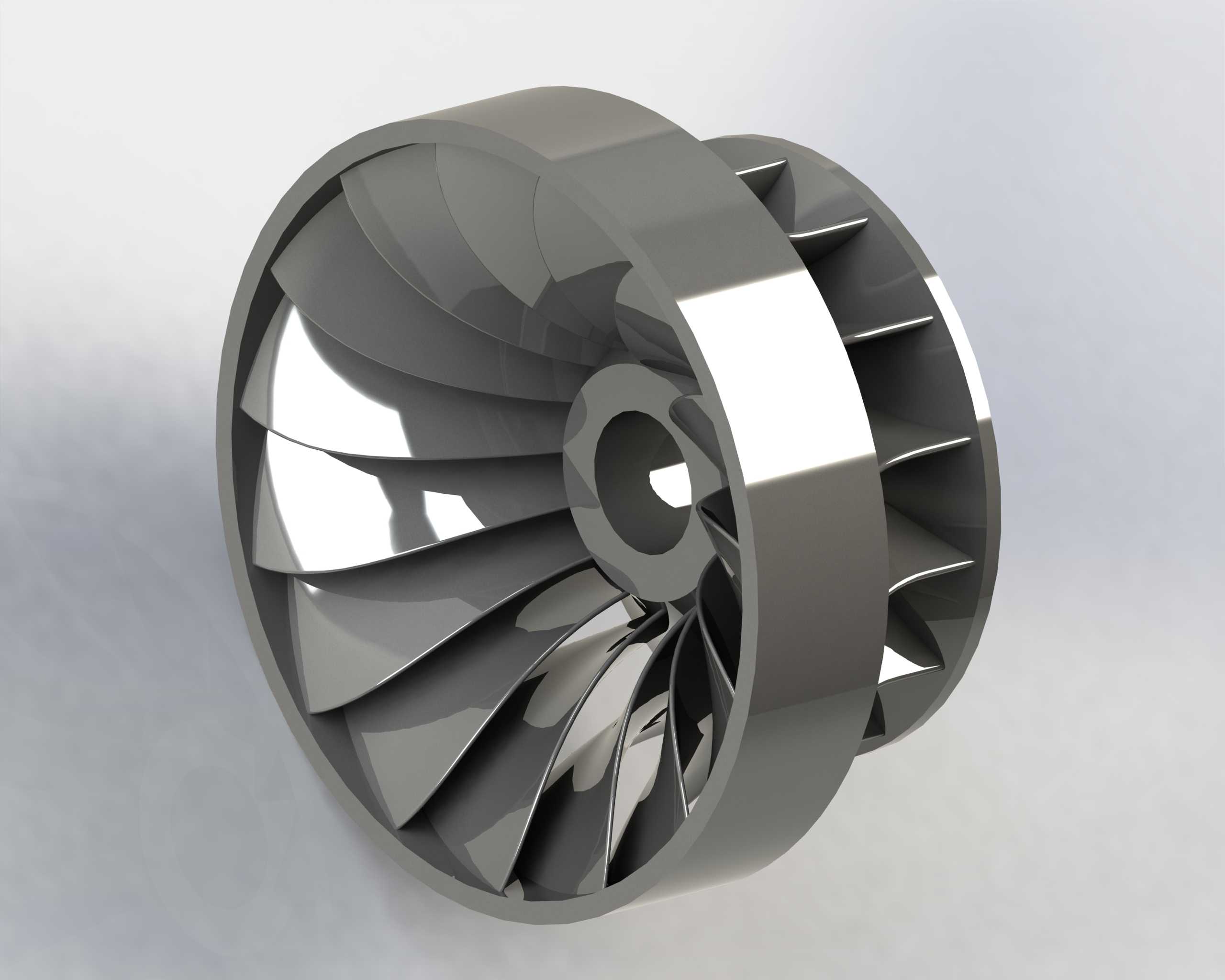

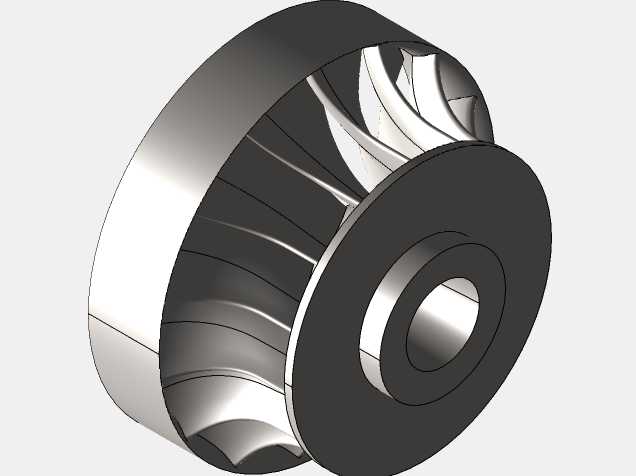

该水轮机转轮是水力发电系统中将水流能量转化为旋转机械能的核心过流部件，主要应用在中高水头的混流式水电站场景中，承担着能量转换的核心功能，是水轮发电机组的动力输入核心部件，直接决定整套水力发电设备的能量转换效率与运行稳定性。在实际电站运行过程中，上游引水管道输送的高压水流会以特定角度冲击转轮叶片，水流的压能与动能会通过叶片的曲面导向作用推动转轮整体绕主轴旋转，进而带动与之同轴连接的发电机转子转动，完成水能到电能的转化过程。这款简化结构的转轮设计，重点还原了弗朗西斯式转轮的核心流道特征，整体采用轮盘与叶片一体化的结构布局，上冠与下环形成封闭的过流通道，叶片沿周向均匀排布，曲面造型完全贴合水流在转轮内部的流动轨迹，能够有效减少水流在流道内的涡流损失与水力冲击，在保证过流能力的同时最大化能量转换效率。从设计思路来看，该转轮在建模过程中优先保证了叶片翼型的水力性能匹配，每一片叶片的进口角与出口角都经过流道逻辑校验，确保水流进入叶片流道时无明显撞击，流出时能够顺畅进入尾水管区域，避免出现脱流、空化等影响运行寿命的问题。整体结构的安装边界围绕水轮机主轴的配合尺寸设计，中心轮毂位置设置有与主轴连接的定位安装孔，上冠与下环的外圆尺寸匹配水轮机蜗壳与导水机构的安装间隙，能够直接适配对应水头段的水轮机装配空间，无需额外调整周边部件的安装尺寸。转轮的整体外形为回转类盘式结构，叶片的厚度从轮毂位置向外缘位置平滑过渡，既保证了结构强度能够承受高速水流的长期冲击，也避免了过厚的叶片占用过多过流面积影响水流通量。在实际应用场景中，这类转轮结构不仅可用于常规水电站的发电机组，也可适配小型引水式电站、抽水蓄能机组的核心部件设计参考，其曲面叶片的建模逻辑也可为同类离心式流体机械的叶轮设计提供参考，帮助设计人员快速理解混流式转轮的流道布局与结构配合关系，在进行同类型产品设计时能够快速完成基础结构搭建，再根据具体的水头参数、流量要求调整叶片数量、翼型曲率与整体尺寸，大幅缩短前期方案设计的建模周期。
