带夹层办公区的单层厂房钢结构框架

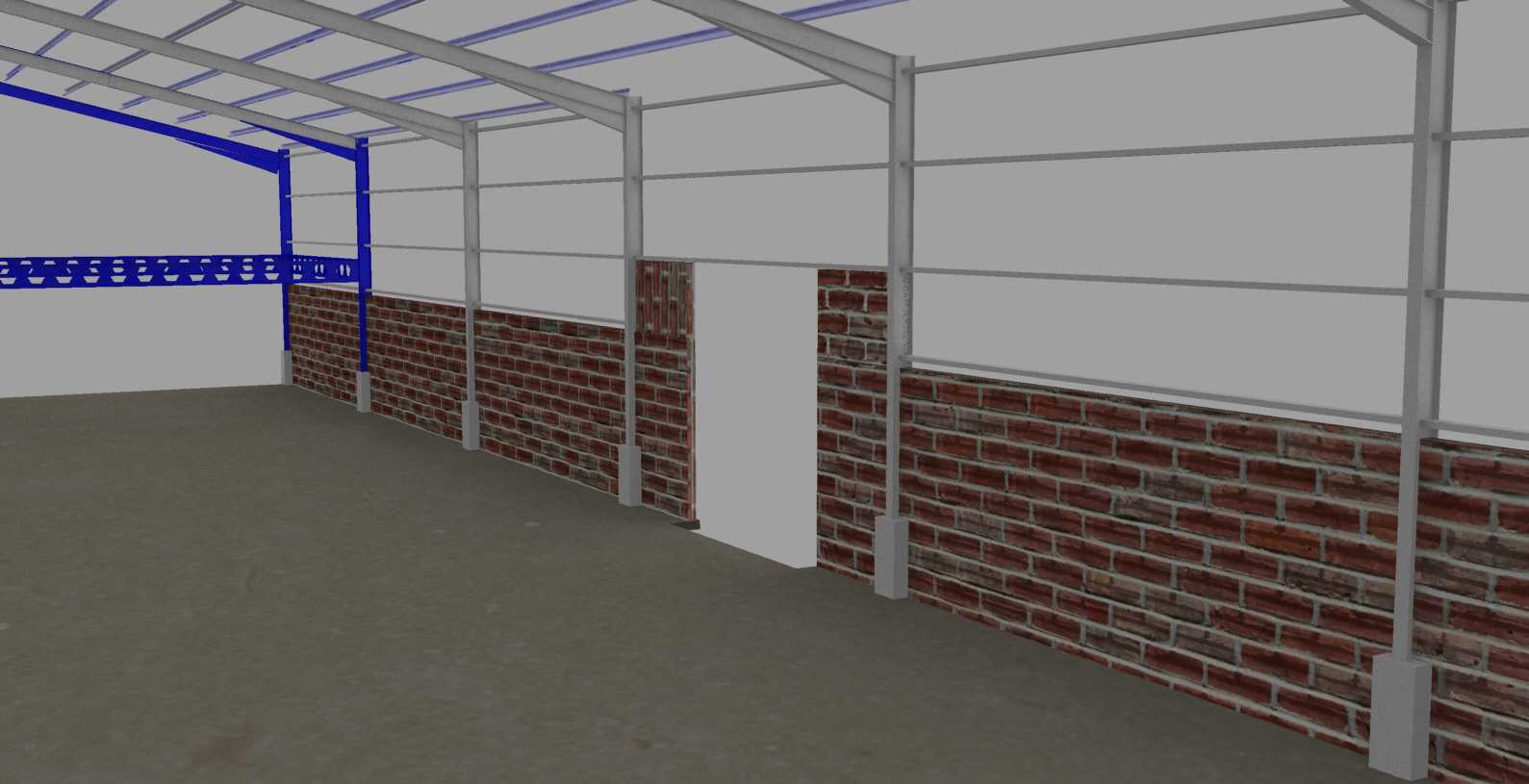

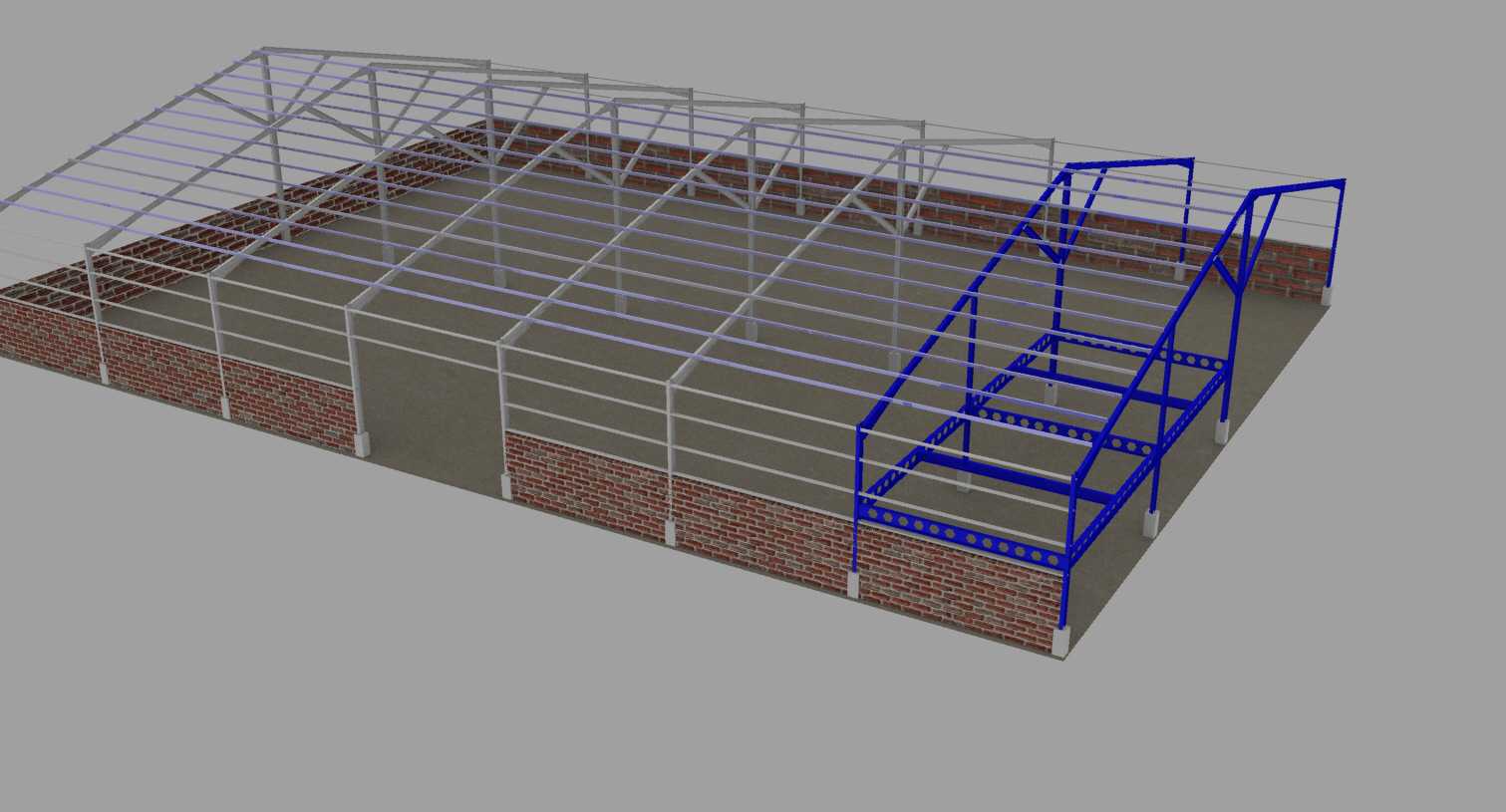

该钢结构框架主要面向中小型生产加工类企业的厂区建设场景，可适配轻工加工、零配件仓储、小型设备组装等多种生产经营需求，在城郊工业园、乡镇创业厂区的新建或改扩建项目中具备较高的适配性，能够帮助建设方快速完成主体结构搭建，缩短整体施工周期，降低现场作业的湿作业占比。从实际用途来看，主体大跨度无中柱的开阔区域可作为生产车间或物料仓储区使用，侧部带楼梯的蓝色框架夹层区域可分隔为独立办公空间、员工休息区或小型质检室，实现生产与办公区域的同建筑整合，无需额外搭建独立办公用房，有效节约厂区的土地占用面积，提升土地利用效率。在功能特性上，整体采用热轧型钢作为主承重构件，柱脚预设混凝土基础连接点位，可通过预埋螺栓与下方条形基础牢固固定，抗风柱沿厂房纵向均匀排布，可有效抵御常规地区的风荷载与屋面雪荷载，下部砖砌围护墙与钢柱预留拉结筋连接点位，可避免后期围护结构出现开裂脱落问题；屋面采用三角形钢屋架承重，檩条沿屋架跨度方向均匀布置，可适配彩钢瓦、采光瓦等多种屋面围护材料，满足不同区域的采光与防水需求；夹层区域设置双跑钢楼梯连通地面与夹层楼面，楼梯踏步与扶手预留安装孔位，夹层主次梁采用铰接连接，楼面可铺设花纹钢板或现浇混凝土楼板，满足办公区域的楼面承重要求，夹层周边设置防护栏杆连接点位，可保障日常通行的安全性。在设计思路上，整体采用模块化构件拆分逻辑，所有钢构件均采用标准化截面设计，可在工厂完成预制下料、除锈防腐处理后运输至现场进行螺栓拼接，无需现场大量焊接作业，降低现场施工的技术门槛与人工成本；主厂房采用双坡屋面设计，可快速排除屋面雨水，避免屋面积水造成的荷载增加，侧部夹层与主厂房钢柱采用刚性连接，形成整体受力体系，无需为夹层单独设置承重柱，进一步减少基础施工的工程量。从安装边界来看，整体结构横向跨度适配常规中小型厂房的开间需求，纵向长度可根据实际场地条件进行同模数拓展，夹层区域的楼面高度符合常规办公空间的净高要求，不会对主厂房区域的设备通行与物料运输造成遮挡，钢构件的最大单重适配常规现场吊装设备的起重能力，无需动用大型起重设备即可完成整体安装作业，构件之间的连接孔位均采用通用孔径设计，具备较好的安装容错性，可有效降低现场安装的对位难度。
