外墙挂载式可折叠置物升降托架结构

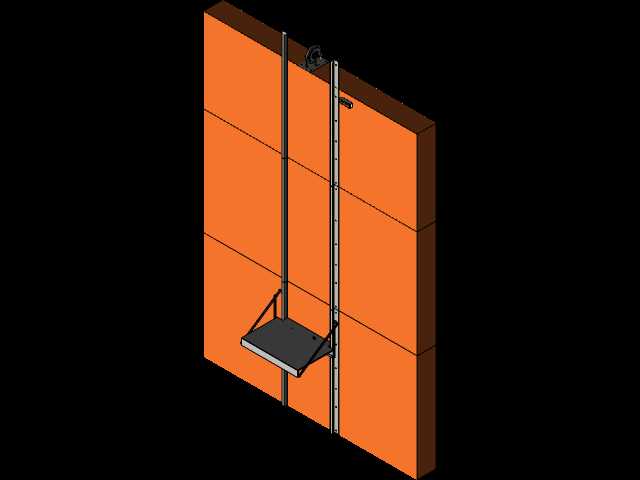

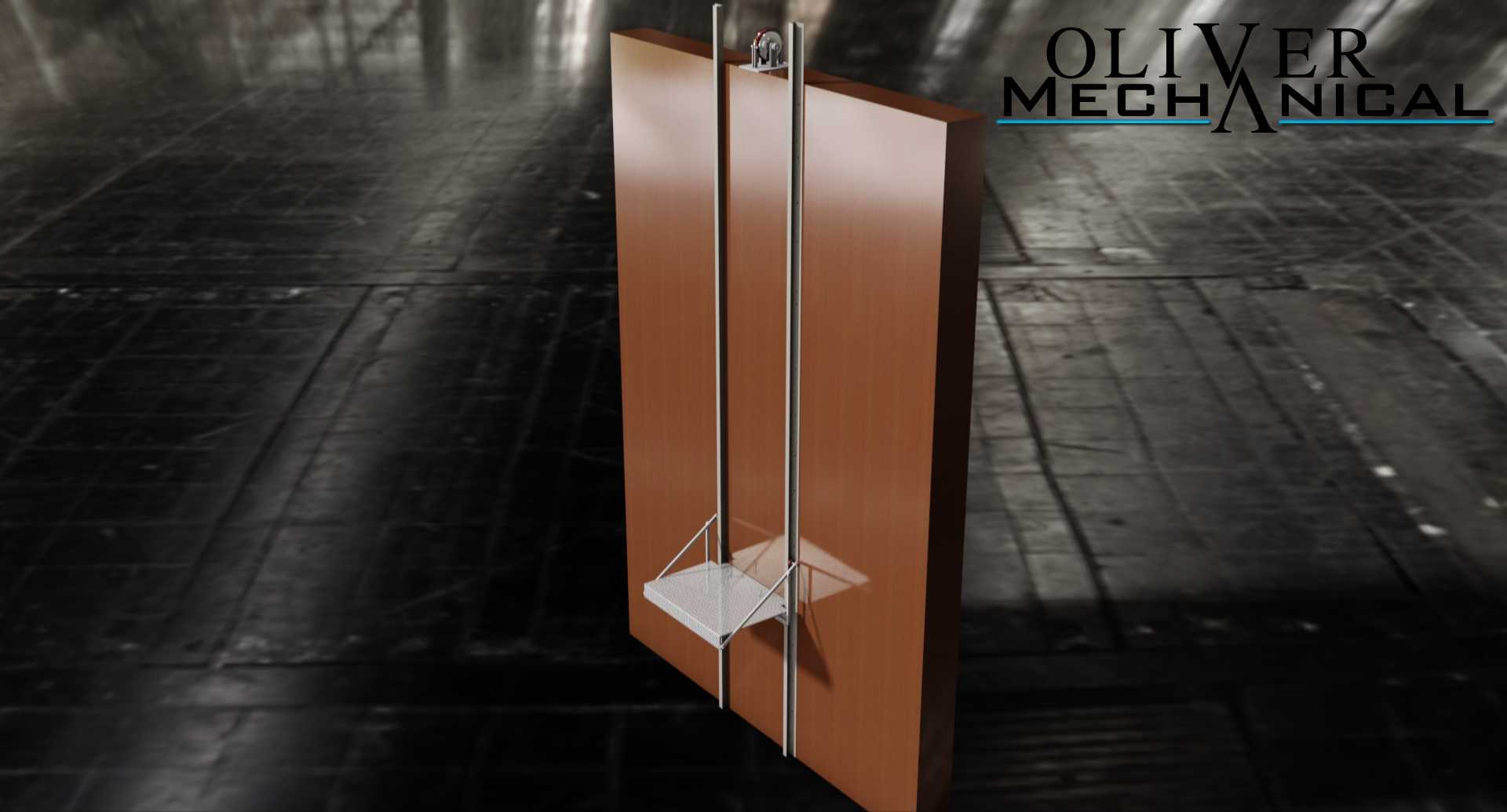

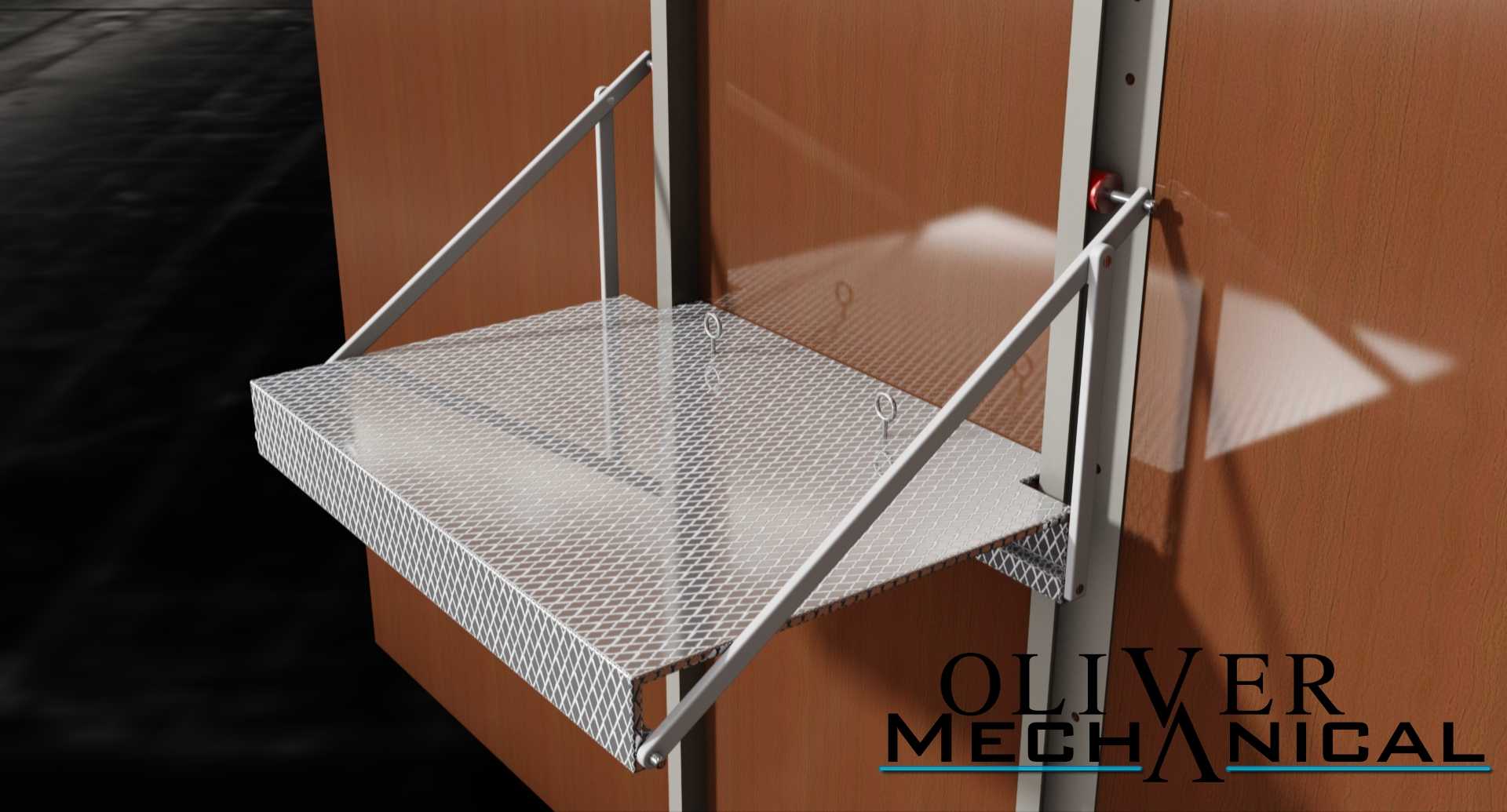

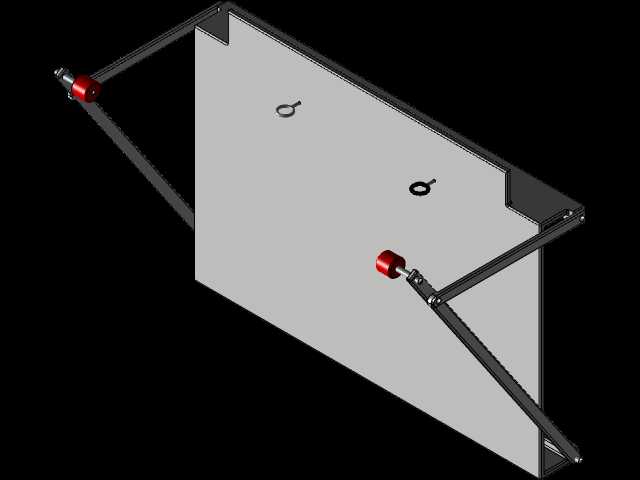

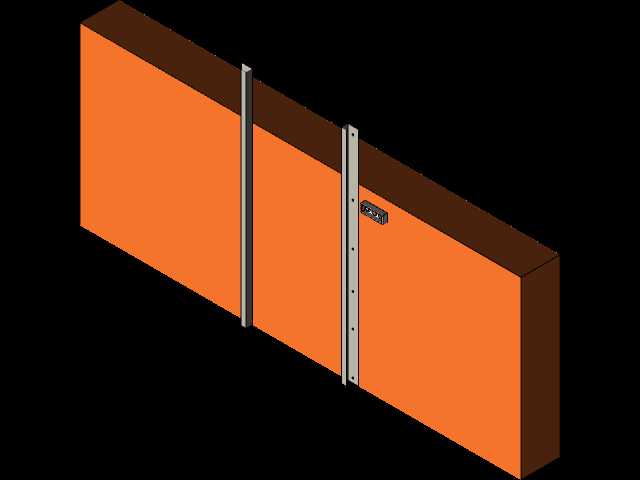

这款壁挂式升降置物平台主要适配低层民用建筑、小型独栋住宅的外墙使用场景，可解决住户在无阳台的外墙面临时放置物品、传递小件物资、临时摆放户外作业工具的实际需求，尤其适合窗户外侧的空间拓展使用，无需占用室内面积，也不会对建筑外立面造成大面积结构破坏。设备整体采用壁挂侧装的安装形式，依托建筑外墙的竖向龙骨作为承重基础，不需要额外搭建落地支撑结构，安装时仅需在对应墙面的承重点位完成固定即可，平台展开后有效置物区域为矩形网状台面，台面边缘做了包边强化处理，网面采用菱形冲孔网板结构，既可以降低整体自重，也能避免户外使用时积水积灰，同时网状结构不会遮挡墙面采光，风阻远低于实心台面，更适合高层户外挂载使用。平台的承重结构采用双侧三角斜撑设计，每侧斜撑杆与竖向安装导轨、台面框架形成稳定的三角受力结构，可将台面上的载荷均匀传导至墙面固定点位，避免局部应力集中导致的结构变形；升降调节结构集成在竖向安装导轨上，可根据实际使用需求调整平台的挂载高度，不需要使用时可以将斜撑解锁，把台面向上翻折贴合墙面，最大程度减少对外墙空间的占用，也能避免长期外露带来的不必要磕碰。在设计思路上，这款结构优先考虑了户外使用的可靠性与安装便捷性，所有承重杆件均采用等边角钢制作，连接点位采用销轴铰接结构，既保证了折叠、升降动作的顺畅度，也减少了复杂连接件的使用，降低后期维护的难度；安装边界上，竖向导轨的长度可根据窗户的竖向尺寸灵活裁切，固定点位间距适配常规民用建筑外墙龙骨的排布间距，不需要对原有建筑结构做大规模改造，台面伸出墙面的距离控制在合理范围内，既保证足够的置物空间，也不会因为伸出过长导致承重性能下降，同时避免超出外墙规划的合理使用范围。日常使用时，将平台下放至合适高度锁定斜撑即可放置物品，不需要使用时翻折收纳后几乎不突出墙面，不会影响建筑外立面的整体观感，也不会对窗户的正常开关造成阻碍，结构整体没有复杂的传动部件，纯机械铰接的结构形式故障率极低，可长期在户外日晒雨淋的环境下稳定使用，承重范围可满足日常小件物品、轻型工具的放置需求，适配普通住户日常户外置物、临时作业的使用需要。
