TI开发板配套仪器防护外壳结构

　　这套壳体结构面向实验室测控台架、小型工业电控节点以及教学演示装置的板卡防护需求，适配TI C2000 Launchpad开发板与DRV8301驱动板的叠装布局，核心作用是把裸露的PCB、功率走线、接插端子全部收纳在封闭腔体内部，避免调试过程中表笔误触、金属碎屑掉落、台架振动拉扯线材带来的短路风险。现场调试时，工程师经常需要把驱动板和主控板叠放在工作台面上，周边散落焊锡丝、螺丝刀、扳手等金属工具，一旦有导体搭接在功率焊盘上，轻则烧毁采样电阻，重则直接击穿驱动芯片，这套外壳把所有带电区域封闭后，仅在预设位置留出操作窗口，日常挪动、接线、上电测试都不用反复整理板卡周边的杂物。

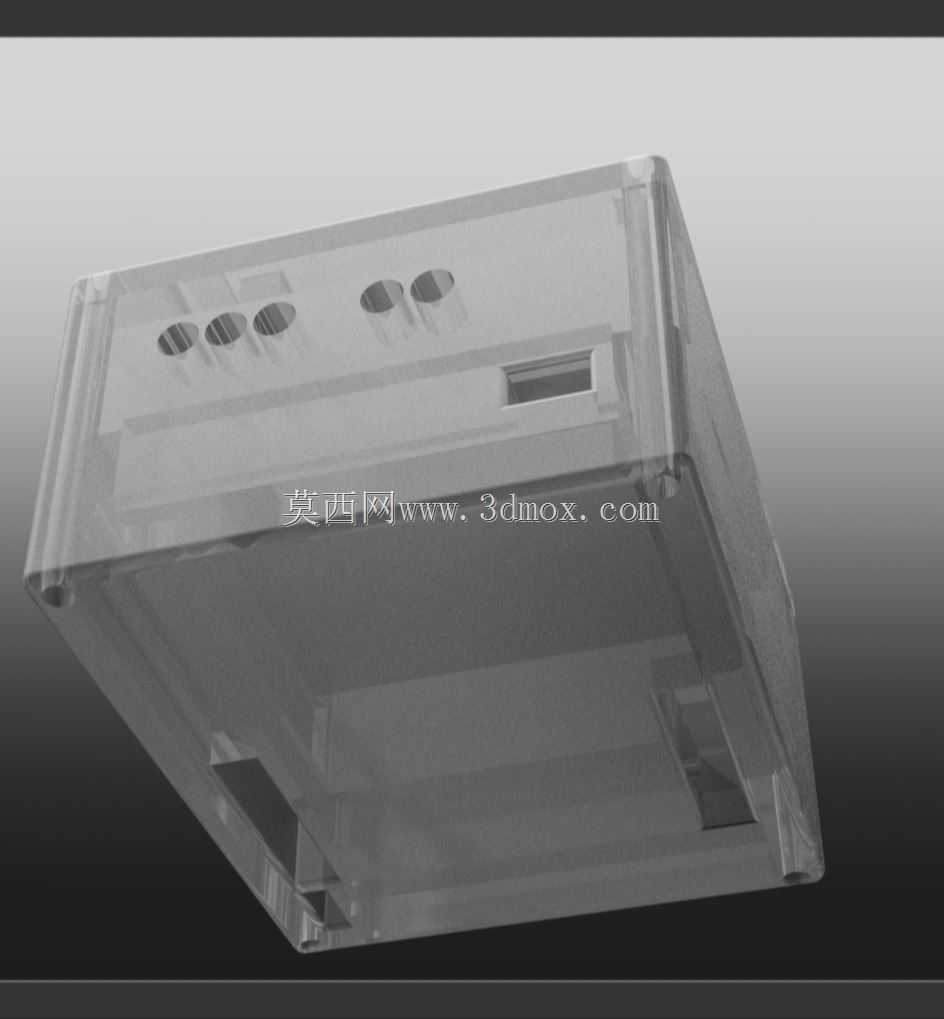

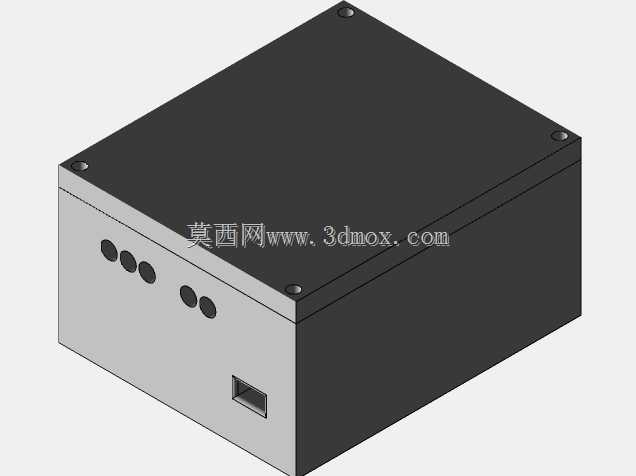

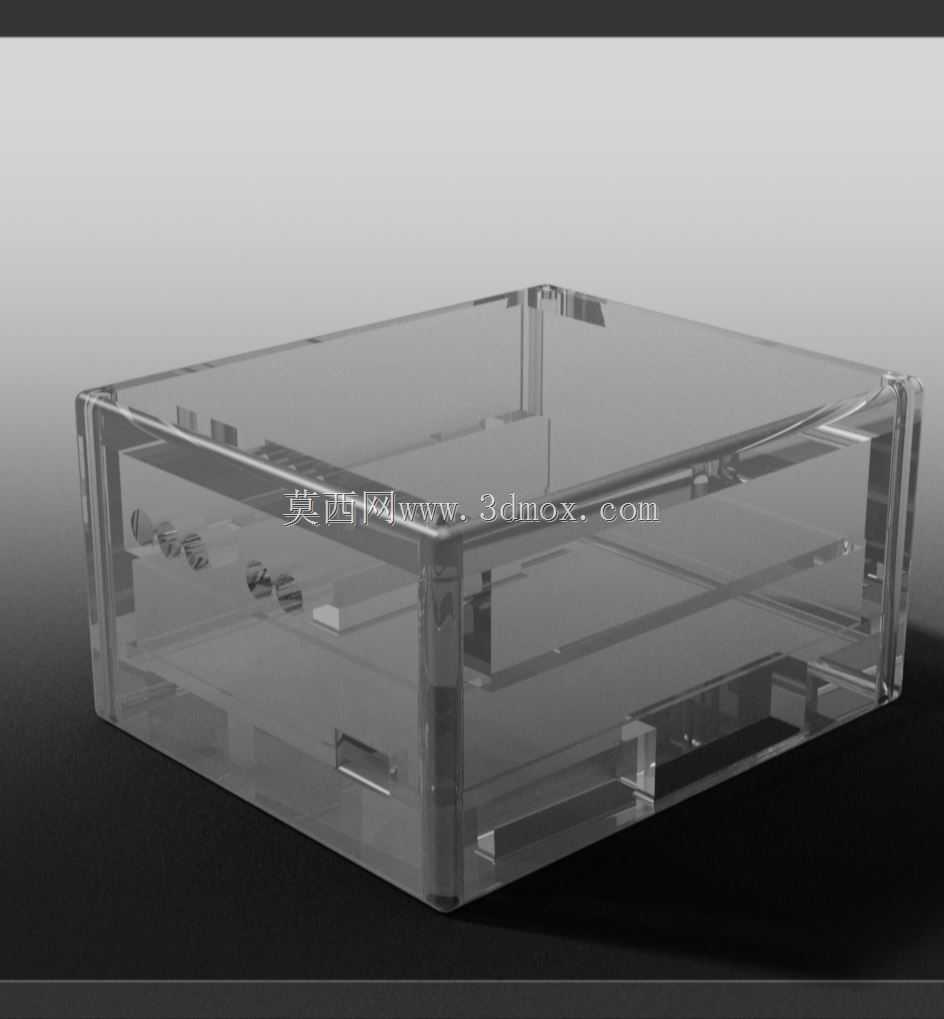

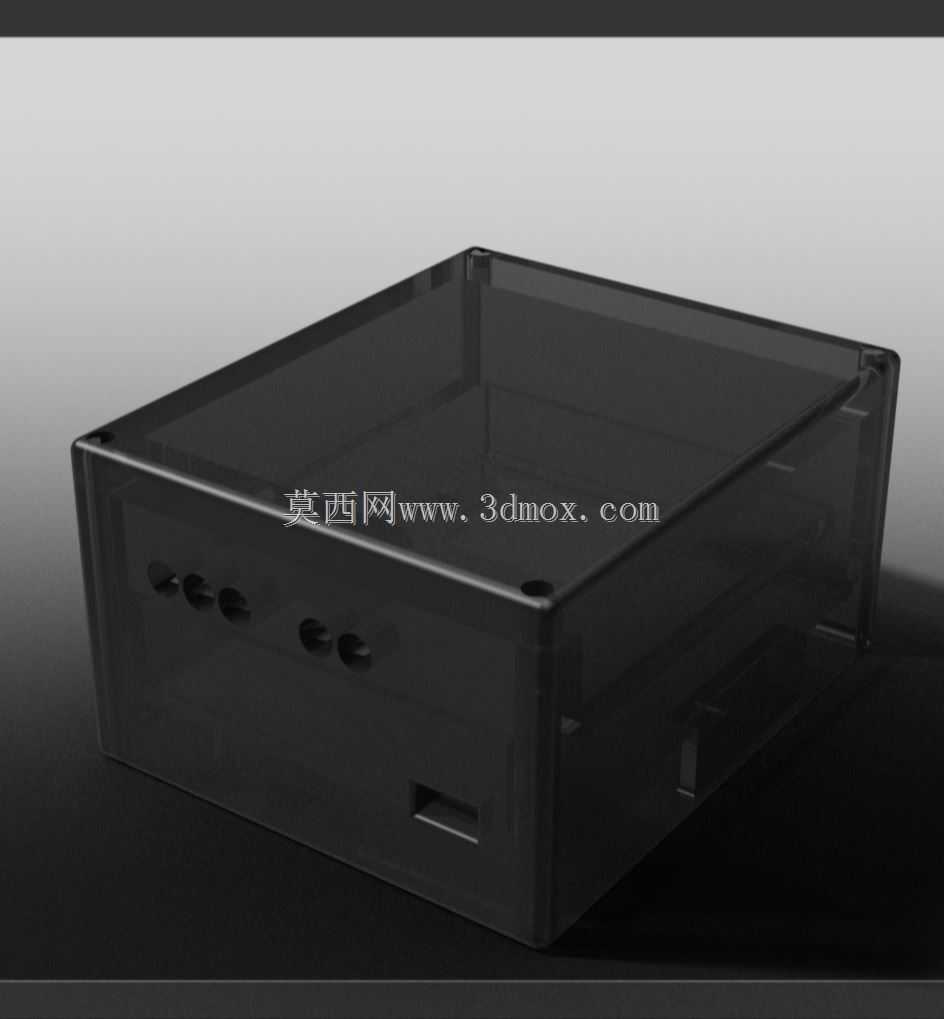

　　壳体顶面的开孔布局完全顺着板载接口的排布来设计，靠前侧的三个圆孔对应状态指示灯或者调节电位器的安装位，靠后侧两个圆孔预留外接旋钮、同轴接头的穿装空间，侧面的矩形开口正对板载USB或者通信插座，线材插好后不会被壳体边缘挤压，底部腔体留出足够的走线空间，功率线、信号线可以从壳体下缘的缺口引出，区分强电驱动回路和弱电信号回路，减少电机运行时的PWM干扰串入主控采样线路。设计初期先核对两块板卡的叠装高度，DRV8301驱动板上的功率器件、电解电容、接线端子的最高凸起尺寸全部纳入腔体净高校核，壳体内壁预留均匀的安全间隙，既不会出现壳体扣合后压歪电容的问题，也不会因为腔体冗余过大导致整体外形臃肿。

　　壳体的边角全部做顺滑过渡，没有尖锐的直角棱边，在实训车间、教学实验室这类人员频繁拿取的场景里，能避免划手、刮伤台面上的其他线材。壳体侧壁设计有卡扣配合结构，上下壳装配时不需要额外打螺丝，对准导向位按压即可扣合，后期需要更换板卡、排查故障时，用平口工具沿分型面轻轻撬动就能拆开，维护效率比全螺丝固定的壳体高很多。内壁对应PCB的安装位置设置有定位柱，板卡放上去之后孔位和柱体自动对齐，不会在腔体内部左右窜动，运输或者台架振动时，板卡不会和壳体内壁发生摩擦磕碰。

　　安装边界方面，壳体底面设计为平整贴合面，可以直接放在实验工作台、设备机柜的安装板上，也可以通过底面预留的固定孔位用螺丝锁装在电控箱内部，整体外轮廓尺寸控制在小型手持仪器的范围内，既可以作为独立的桌面调试仪器外壳，也能嵌入到小型电机测试台、高校运动控制实验装置里面作为主控单元的防护舱。壳体侧壁的厚度按照常规塑料注塑工艺的壁厚要求设计，各处壁厚保持均匀，避免注塑成型时出现缩痕、填充不满的缺陷，转角位置做加强筋过渡，既提升壳体整体刚性，拿在手里不会出现软塌变形，也能控制材料用量，降低量产时的单件成本。

　　实际使用场景里，这套外壳不仅承担物理防护作用，顶面的开孔位置刚好把需要用户操作、观察的器件暴露出来，上电之后指示灯的光线可以从圆孔透出，不需要拆开外壳就能判断主控、驱动的供电状态；外接电位器或者旋钮安装在顶面开孔处，调试电机参数时直接在壳体外部旋转调节，不用触碰内部高压区域。侧面的接口窗口位置和板载插座精准对位，USB下载线、电机动力线、电源输入线都能顺畅插接，线材接头完全插入后，壳体边缘不会和插头产生干涉，线材向外引出的方向留有弯折余量，不会出现线材根部被壳体硬折弯导致内部线芯断裂的问题。

　　结构建模过程中，所有开孔位置都先和PCB的元件坐标做对位校核，每一个孔的直径、相邻孔的间距都匹配对应元件的安装尺寸，既不会开孔过大导致缝隙太大失去防护意义，也不会开孔过小导致元件装不进去。壳体内部的定位柱高度按照PCB距离底壳的安装高度设定，板卡锁装在定位柱上之后，底部和壳体内壁之间留出空隙，给板卡背面的焊点、插针留出容纳空间，避免焊点直接顶在壳壁上造成磨损短路。整套结构兼顾调试便利性、防护安全性和工艺可制造性，适配小批量定制电控装置的外壳开发需求。
