单支点式分离铰链配件多体结构设计

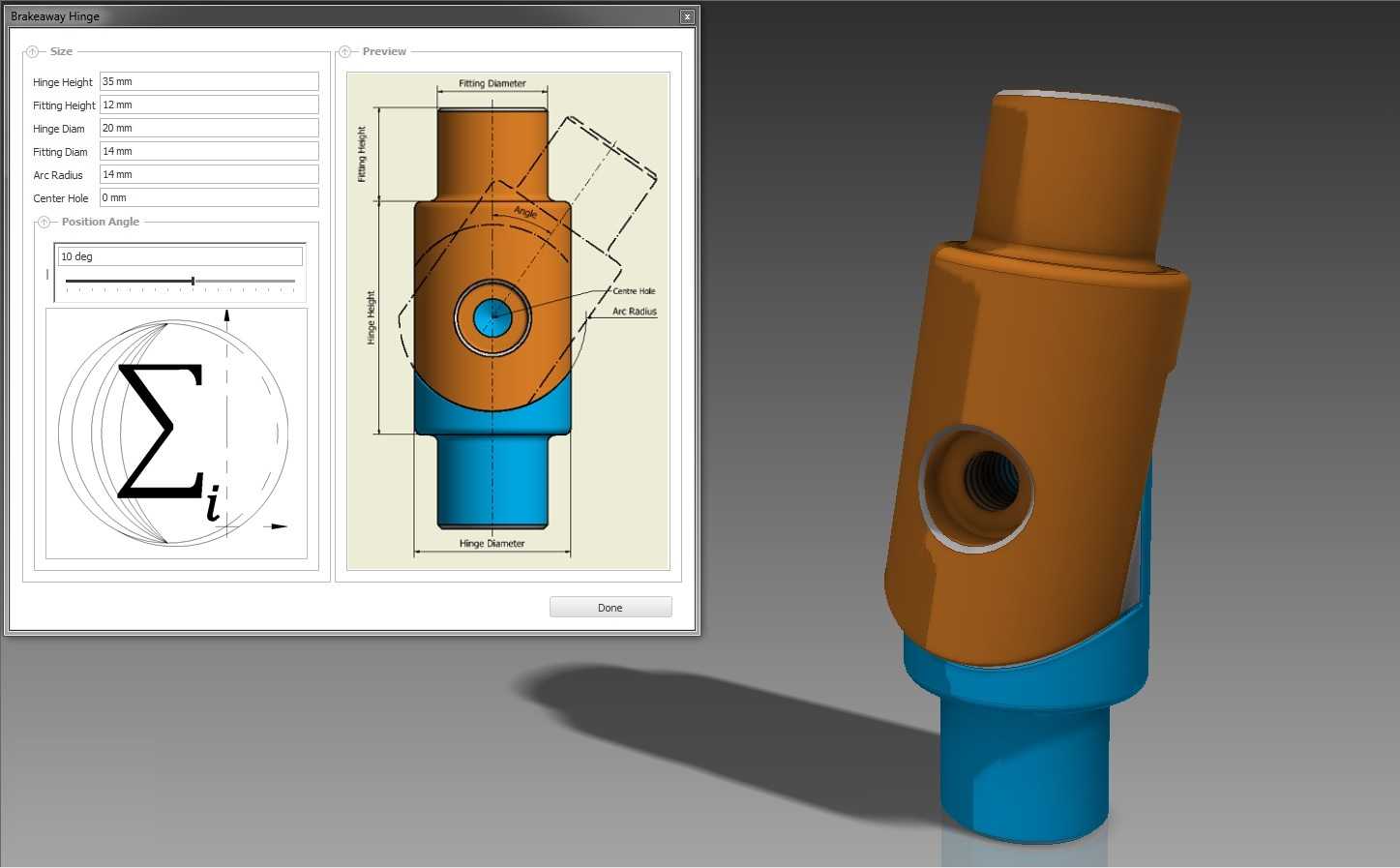

这类分离铰链配件主要应用于需要实现部件快速对接、分离与角度偏转的工业连接场景，常见于模块化工装夹具、快拆式管路连接组件、小型自动化设备的快换工位结构中，核心作用是在保证两个对接部件定位精度的前提下，允许部件围绕铰接点完成一定角度的偏转调整，同时可在需要维护、更换部件时实现快速分离，无需完全拆解周边连接结构，大幅降低设备运维的拆装工作量。该配件在实际使用中，通常配套直线布置的对接部件使用，常规同类型铰链多采用双螺丝固定的形式来保证铰接稳定性，而这款配件采用单支点铰接的设计思路，在满足铰接转动功能的基础上，简化了安装固定的结构，减少了安装时的对位工序，适配对安装空间有严格限制、无法布置双固定点位的紧凑装配场景。从功能特性来看，该铰链配件采用分体多体组合结构，主体分为棕褐色的铰接主体段与蓝色的对接轴段，主体段预留的横向通孔为铰接支点安装位，使用时销轴穿过该孔与对接部件形成转动副，上下两段轴径结构用于与对接部件的安装孔形成轴孔配合，保证径向定位精度，避免铰接转动过程中出现径向窜动。设计过程中，围绕单支点的受力特性做了针对性的结构优化，铰接位置做了局部加厚处理，抵消单支点结构带来的应力集中问题，主体外侧的切削平面既可以作为安装对位的基准面，也能为安装工具提供施力位置，方便装配时的拧紧操作。外形尺寸方面，整体为同轴类阶梯轴结构，上下对接轴段的直径小于中间铰接主体段的直径，安装时仅需保证对接部件的安装孔与轴段尺寸匹配，铰接点的横向通孔与对接部件的销孔同轴即可完成装配，安装边界仅需预留出销轴安装的操作空间，无需额外预留双螺丝固定的锁紧空间，整体结构紧凑，可适配狭小空间内的铰接连接需求。多体组合的结构设计也让配件的维护更换更加便捷，当铰接位置出现磨损时，仅需更换磨损的铰接衬套或销轴即可，无需更换整个配件主体，有效降低了后期的使用成本。
