反向工程手动切管机结构设计

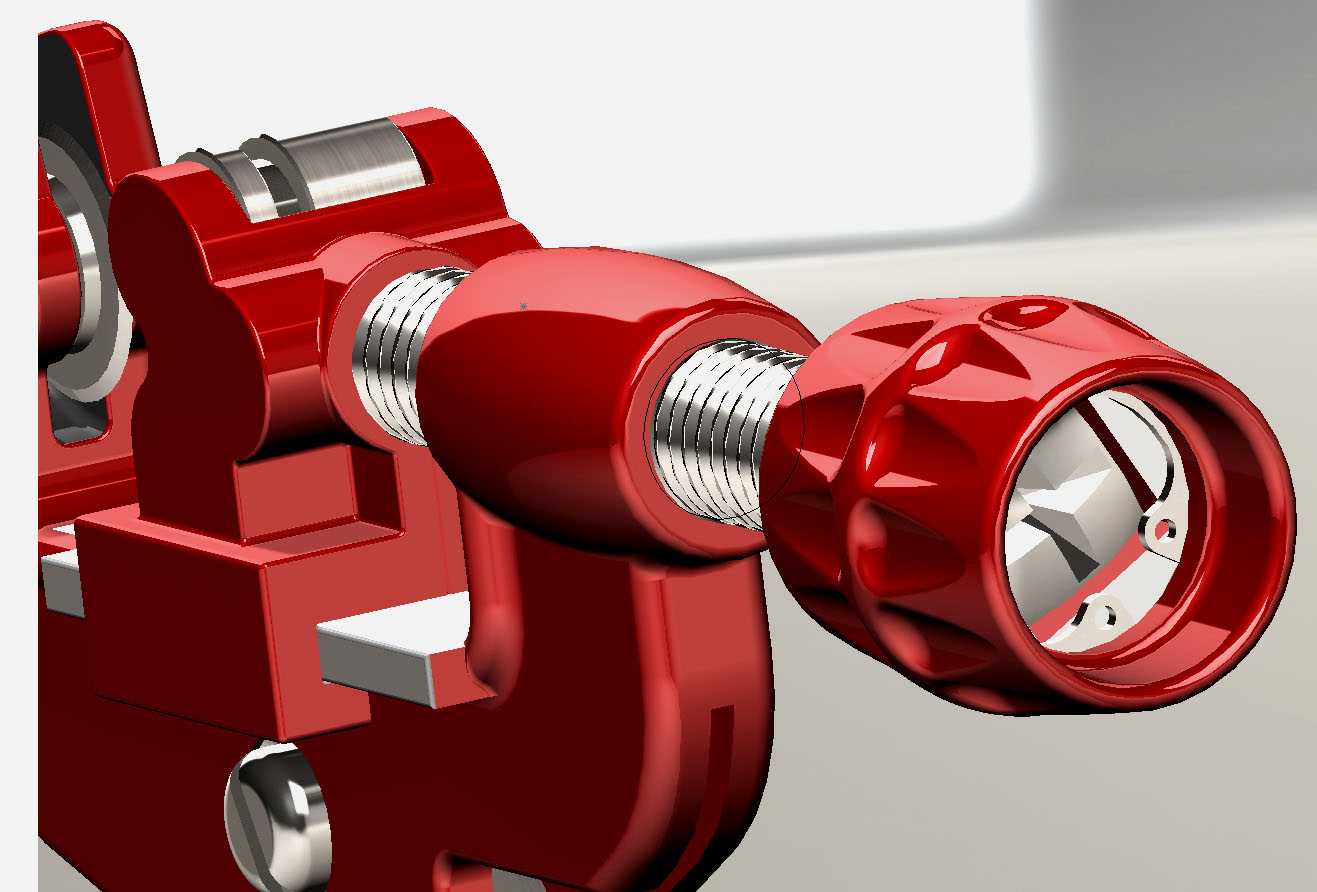

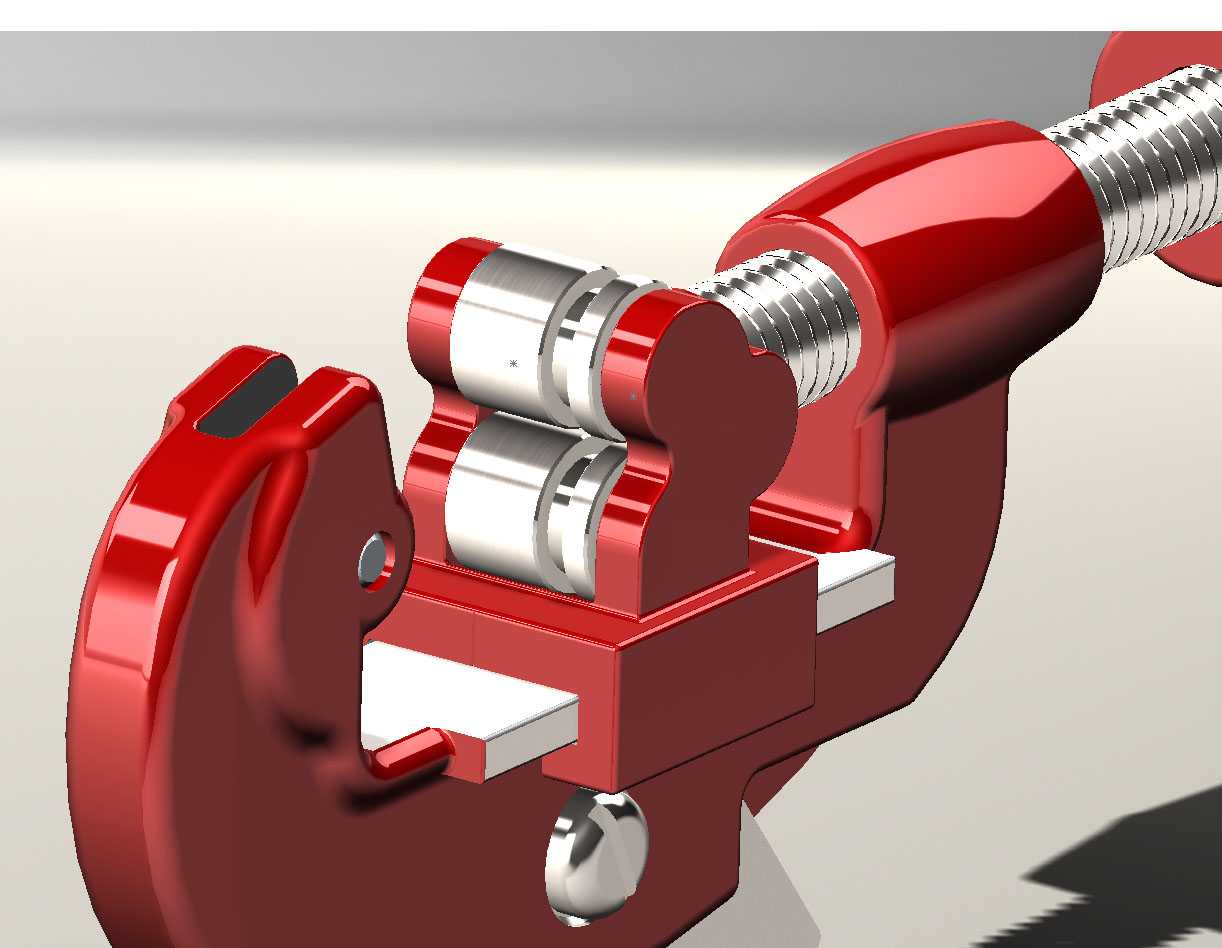

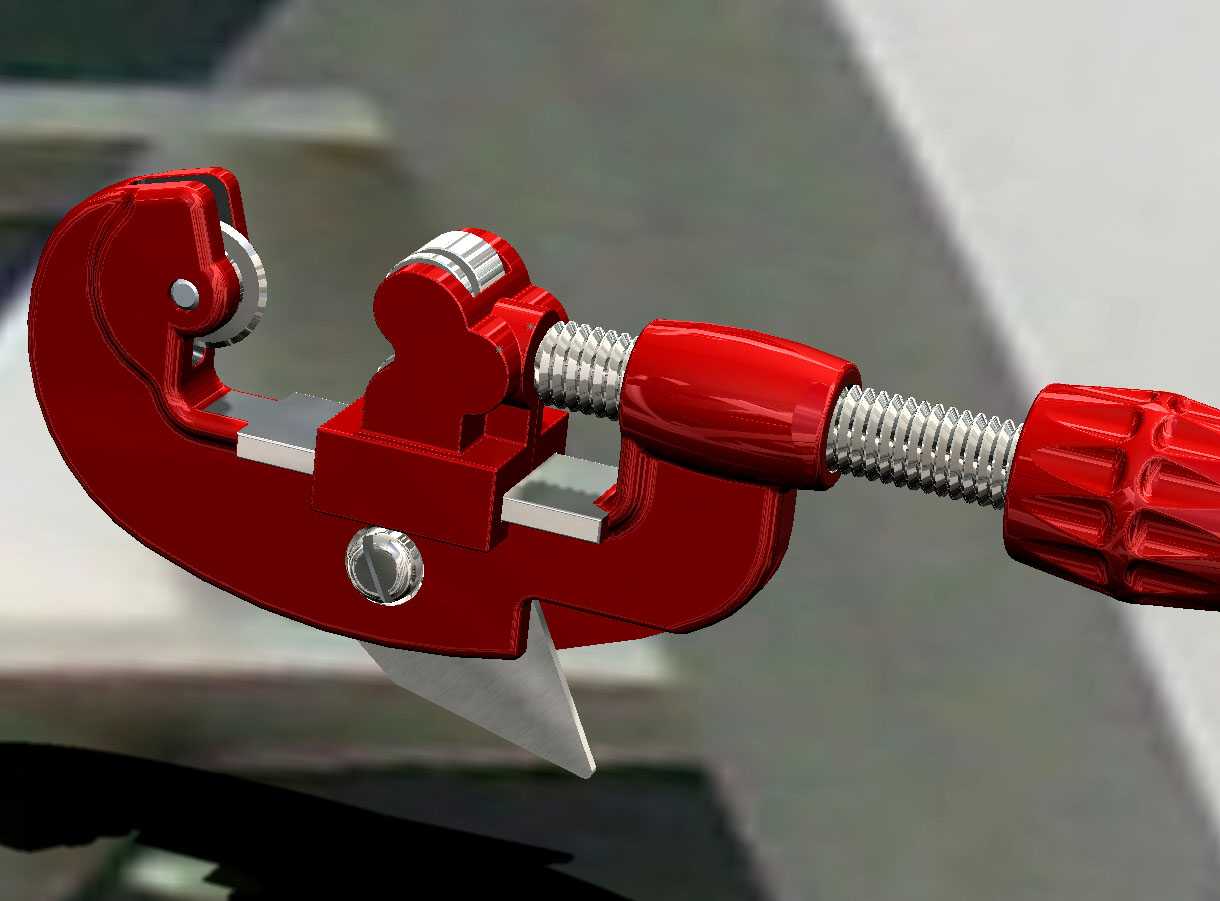

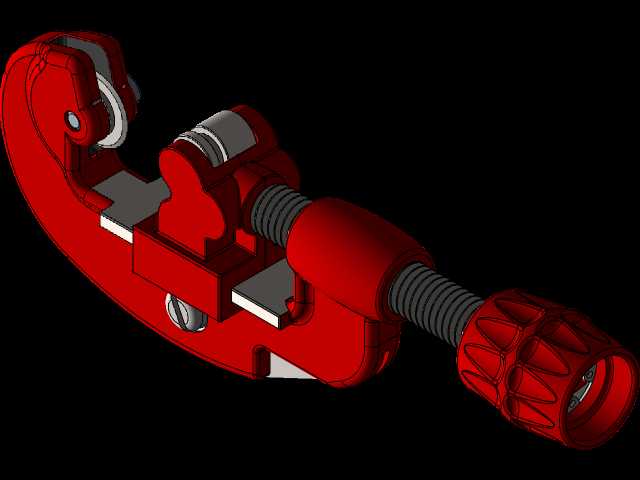

这款手动切管机主要面向管道安装、五金维修、家装水电、小型金属加工等场景使用，是现场管路施工作业中极为常用的便携切割工具，无需外接电源或气源，完全依靠手动操作即可完成金属管材的规整切断，尤其适合狭窄作业空间、户外无供电场景下的小管径金属管切割作业，能够有效替代传统手锯切割，大幅提升切口平整度与切割效率，降低作业人员的劳动强度。设备核心功能为夹持固定待切割管材后，通过旋转进给结构带动切割滚轮逐步压入管壁，绕管材周向转动整圈即可完成切断，切口无毛刺、端面垂直度好，无需后续大量打磨工序即可直接开展管路对接、套丝等后续作业。从功能特性来看，这款切管机采用C型开放式钳体结构，搭配两组平行设置的支撑滚轮作为管材承托结构，切割轮正对两组支撑滚轮的中间位置，能够保证切割过程中管材受力均匀，不会出现跑偏、切口歪斜的问题；尾部的螺旋进给结构采用大螺距梯形螺纹设计，进给手感顺滑，锁紧后无回程间隙，能够精准控制切割轮的进给量，避免进给量过大导致切割轮崩损或是管材变形。钳体尾部设计有加长的施力手柄结构，能够在旋转切管机时提供足够的力矩，操作时无需施加过大的握力即可完成整圈切割动作。在设计思路上，这款切管机采用反向工程还原的成熟手动切管机结构，整体以高强度铸钢作为钳体主体材质，表面做喷塑防锈处理，支撑滚轮与切割轮采用轴承钢淬火处理，具备高硬度、耐磨损的特性，能够长期切割铜管、钢管、铝管等常见金属管材而不易出现磨损钝化；所有活动销轴位置都设计有润滑注油孔，方便日常维护保养，延长设备整体使用寿命。从外形尺寸与安装边界来看，这款切管机整体结构紧凑，整体长度适配成人单手握持操作，最大可适配常规家装与维修场景下的中小管径金属管切割，无需额外安装固定，可直接手持操作，收纳时可放入常规工具包内携带，不会占用过多储物空间，完全满足流动作业、上门维修等场景的便携性要求。设备的切割轮采用快拆式固定结构，当切割轮磨损后无需复杂工具即可快速更换，降低后期使用维护成本，支撑滚轮的间隙经过精准调校，既能够保证管材转动顺畅，又不会出现管材晃动导致的切口误差，整体结构经过实际作业验证，可靠性高，操作门槛低，即使是无专业操作经验的作业人员经过简单熟悉即可上手使用。
