三轮式风筝牵引陆地滑行车架结构

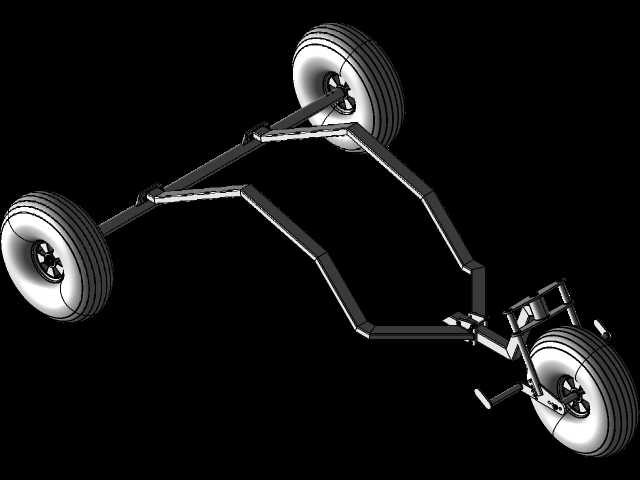

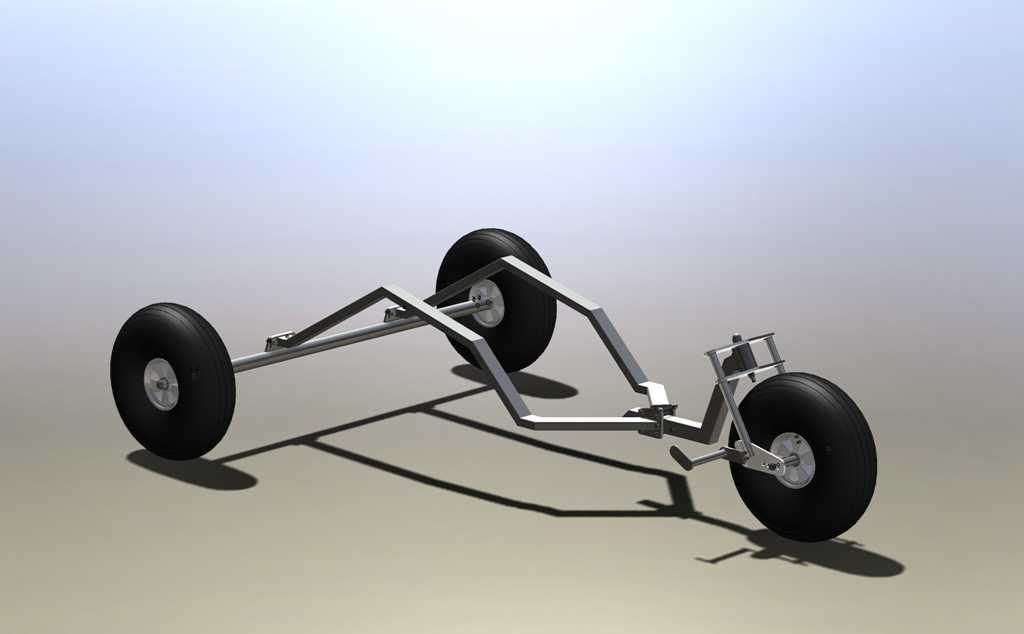

这款三轮式风筝牵引滑行车架，是面向户外风筝运动场景开发的陆地滑行承载装置，主要适配开阔平地、滩涂、硬化铺装场地等无障碍物的户外环境，为风筝运动爱好者提供稳定的陆地滑行载体，依靠风筝产生的水平牵引力实现无动力滑行，兼具运动趣味性与操控灵活性，可满足休闲滑行、初级竞速训练等不同场景的使用需求。从实际用途来看，该装置无需额外配置动力单元，完全依靠风筝捕捉风能获得前进动力，车架作为核心承载结构，需要同时承受驾乘人员的体重载荷、风筝牵引带来的瞬时拉力、以及不平整路面传递的颠簸冲击，同时要为前轮转向机构、车轮组件、驾乘站位区域提供可靠的安装支撑，保障滑行过程中的结构稳定性与操控安全性。在功能特性设计上，该车架采用前单轮、后双轮的三轮布局，前轮集成转向操控结构，可通过脚部或手部操控实现小半径转向，适配滑行过程中的方向调整需求；后双轮采用宽轮距设计，大幅提升侧倾稳定性，避免在风筝侧向拉力作用下发生侧翻；车架主体采用中空管材拼接成型，在保证结构强度的前提下尽可能降低整体自重，降低滑行过程中的滚动阻力，同时提升装置的便携转运能力。设计思路层面，整车架遵循轻量化与高刚性平衡的原则，主承载梁采用三角形桁架结构布局，通过管材的斜向支撑分散牵引拉力与承载载荷，避免局部应力集中导致的结构变形；转向连接部位采用铰接式结构，预留足够的转向活动角度，同时设置限位结构避免转向过度引发的失控风险；车轮安装位采用同轴度精准定位设计，保障车轮转动顺畅无偏摆，降低滚动过程中的阻力损耗。从安装边界与尺寸适配来看，车架整体采用窄体紧凑设计，横向宽度控制在适配普通成年人肩宽的合理范围，纵向长度兼顾转向灵活性与行驶稳定性，前轮与后轮的轴距经过优化，既避免轴距过短导致的高速滑行翘头风险，也避免轴距过长带来的转向迟钝问题；各车轮安装位预留标准的轮毂连接接口，可适配不同尺寸的充气橡胶轮，满足不同场地的通过性需求；车架前端预留风筝牵引绳的连接挂点，挂点位置经过重心匹配设计，牵引拉力作用线与车架重心高度适配，避免牵引时出现车头抬升或下压的异常姿态，保障滑行过程的姿态平稳。车架整体无多余冗余结构，所有管材连接节点均做顺滑过渡处理，避免突出棱角带来的运动磕碰风险，兼顾实用性与使用安全性。
