轻型飞机配套带减速比V带传动装置

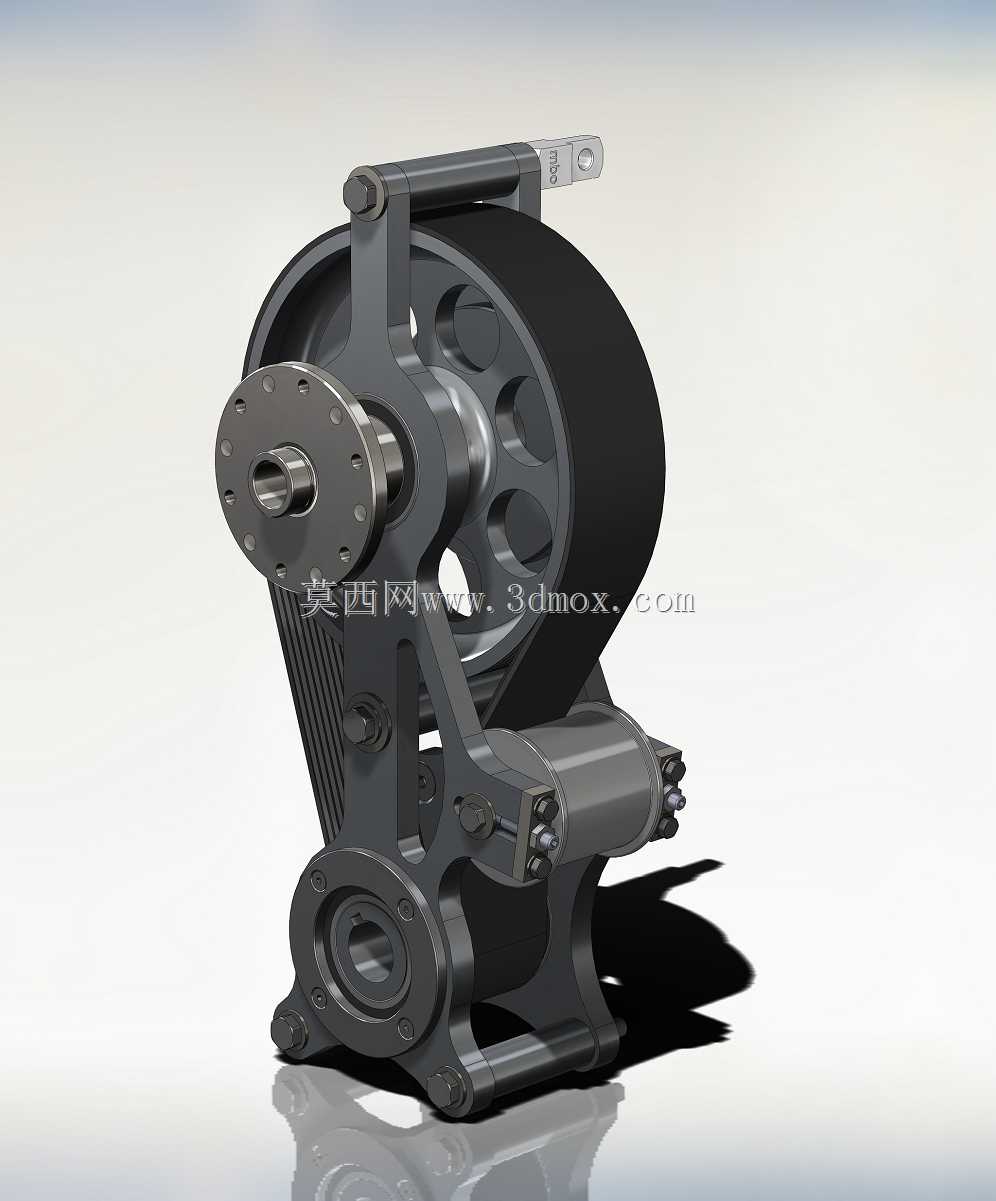

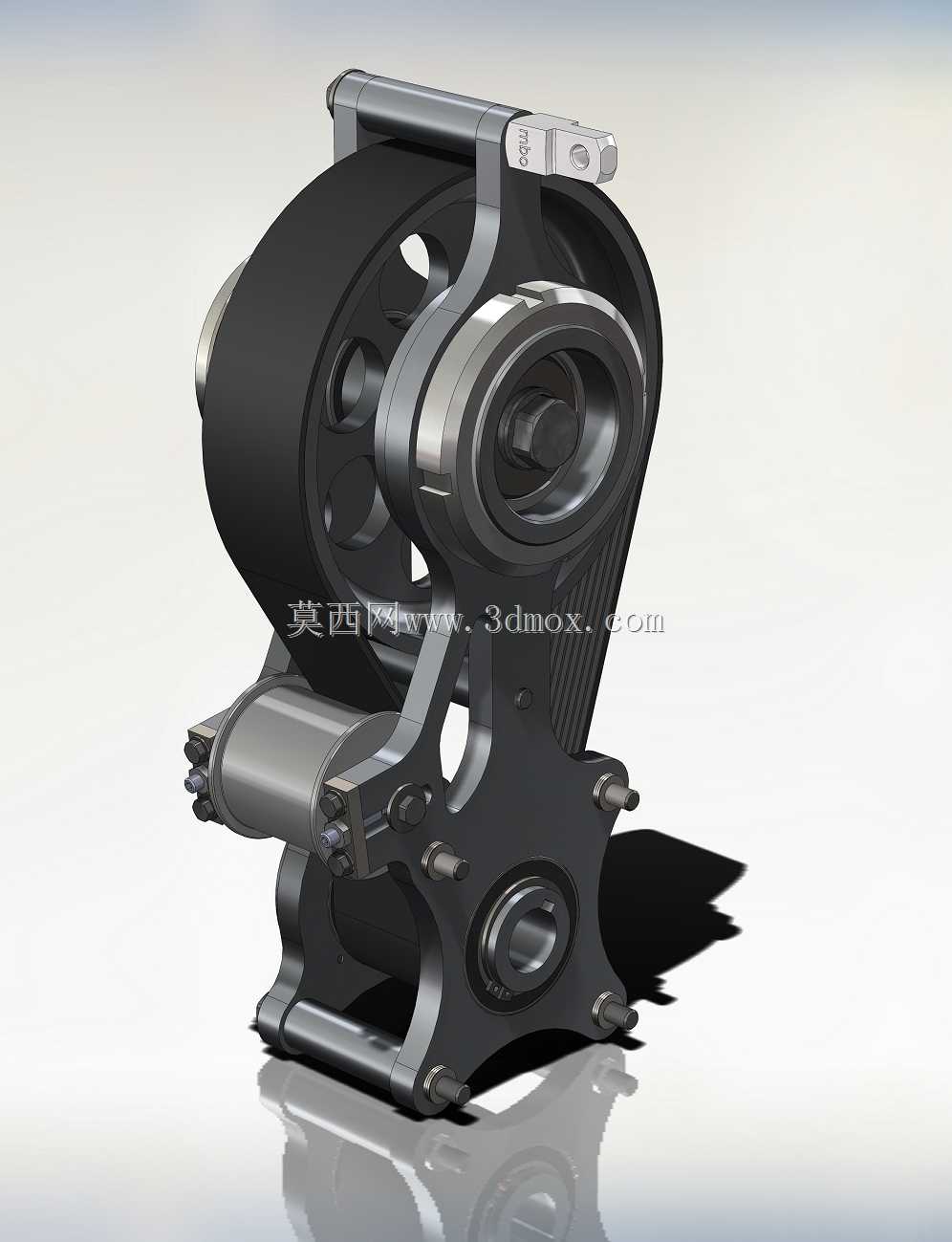

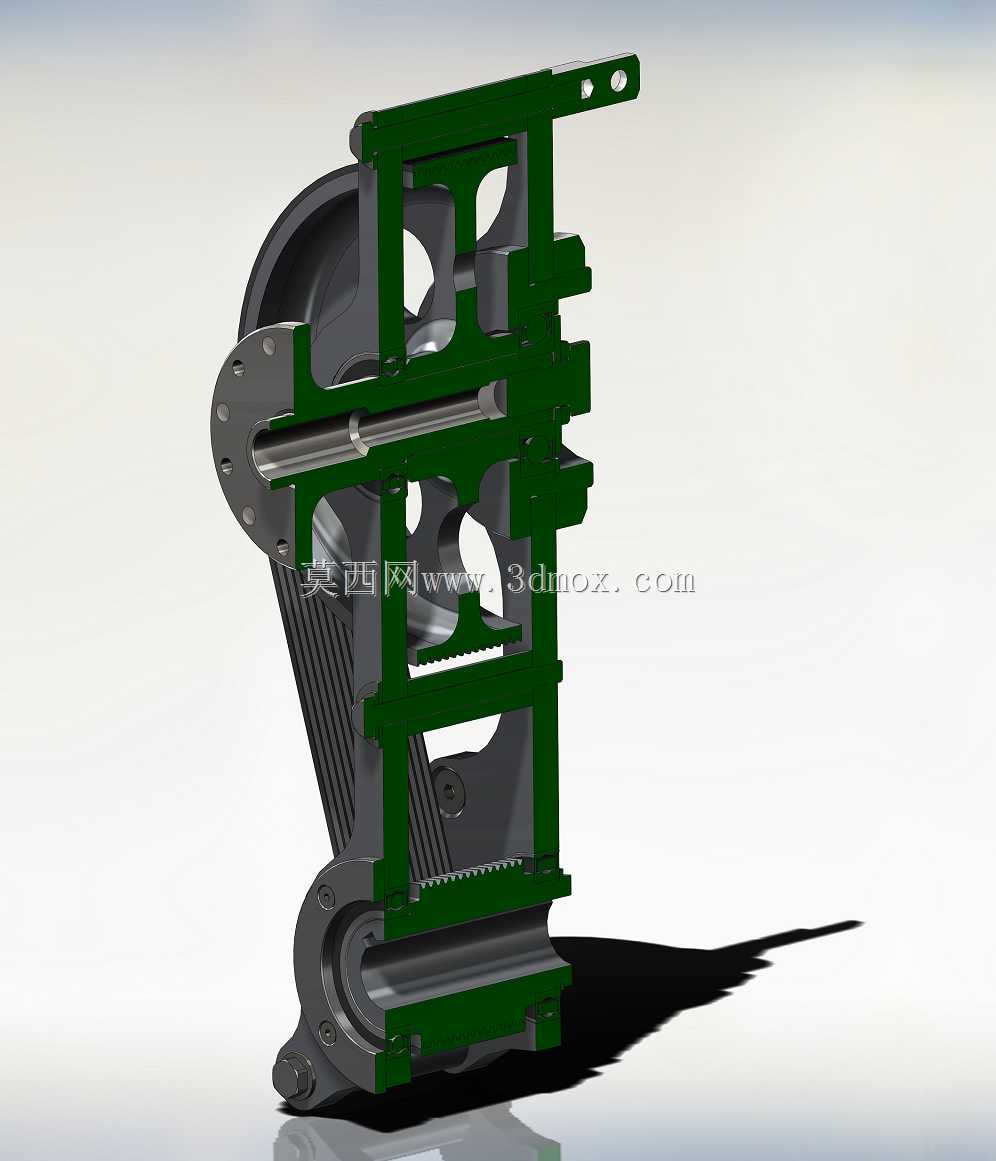

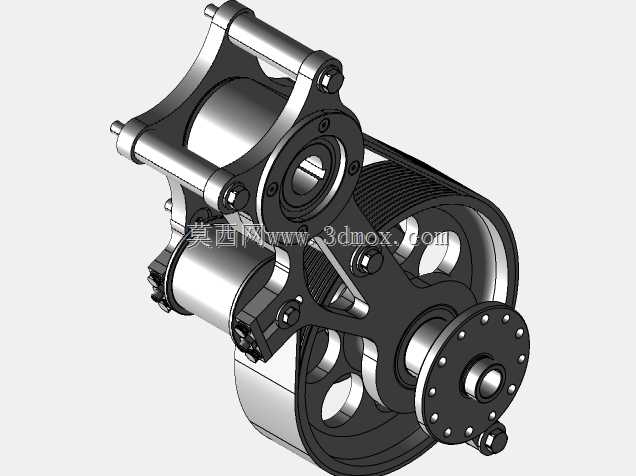

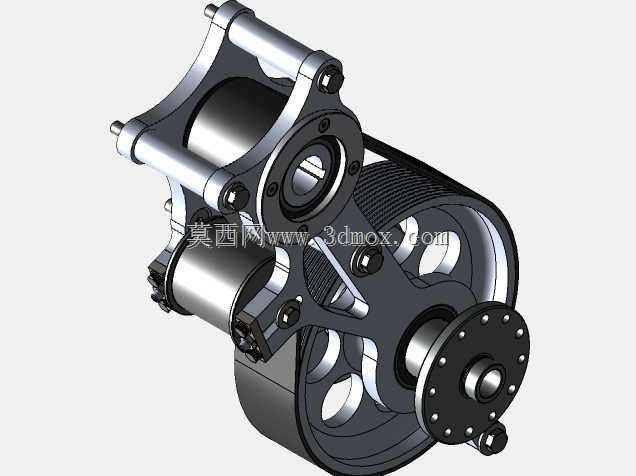

这款带传动装置是专为轻型飞机动力传输场景开发的配套传动部件，核心适配Briggs&Stratton先锋系列引擎与Rotax螺旋桨的动力衔接需求，主要承担引擎动力输出端到螺旋桨输入端的减速传动功能，通过3:1的固定减速比将引擎输出的高转速低扭矩动力，转换为适配螺旋桨工作需求的低转速大扭矩动力，保障轻型飞机动力系统的稳定输出。在实际应用场景中，该装置直接安装在轻型飞机的发动机前壳体上，作为引擎与螺旋桨之间的核心传动衔接部件，需要同时满足航空场景下的轻量化、高可靠性、低维护需求，还要适配轻型飞机紧凑的机头安装空间，避免与周边的油路、电路、机体结构产生干涉。从功能特性来看，这款V带传动装置采用多V带传动结构，传动过程中具备一定的缓冲吸振能力，可有效过滤引擎运转过程中产生的小幅振动，避免振动直接传递到螺旋桨端影响飞行稳定性；装置设计了可调节的皮带张力结构，在调整皮带张紧度的过程中，不需要改变螺旋桨的安装位置，大幅降低了日常维护调整的操作难度，也避免了调整传动张紧度后需要重新校准螺旋桨动平衡的繁琐工序；同时装置在引擎曲轴端设计了带负载螺旋桨负载的附加安装点，能够将螺旋桨运转产生的负载直接分散传递到发动机壳体上，避免传动轴承单独承受额外的悬臂负载，有效提升了整套动力系统的结构强度与使用寿命。从设计思路层面，整套装置采用一体化集成式的支架结构，将带轮支撑、张紧调节、安装定位的功能全部集成在同一块铸造支架上，减少了分散零件带来的装配累积误差，也降低了整体结构重量，适配航空部件的轻量化要求；传动带轮采用镂空减重设计，在保证轮体结构强度满足传动扭矩需求的前提下，尽可能去除非受力区域的材料，进一步降低旋转部件的转动惯量，提升传动响应速度；安装接口采用标准化的法兰连接结构，通过4个螺栓即可完成与发动机前壳体的固定安装，装配工序简单，定位精度可靠，能够满足航空部件的快装快维护需求。从安装边界来看，整套装置的安装面完全贴合发动机前壳体的对应安装位，突出发动机壳体的最大轮廓尺寸控制在轻型飞机机头整流罩的内部容纳空间范围内，不会与整流罩内壁产生剐蹭；输入端法兰与引擎输出轴的配合公差采用过渡配合设计，保证动力传递的同轴度，输出端的螺旋桨安装位完全匹配Rotax螺旋桨的标准安装接口，不需要额外制作转接件即可完成装配；张紧调节机构的操作空间预留充足，在不拆卸周边其他部件的情况下，即可完成皮带张紧度的调整与皮带更换操作，大幅降低了外场维护的操作难度。
