标准参数化直齿圆柱齿轮三维结构设计

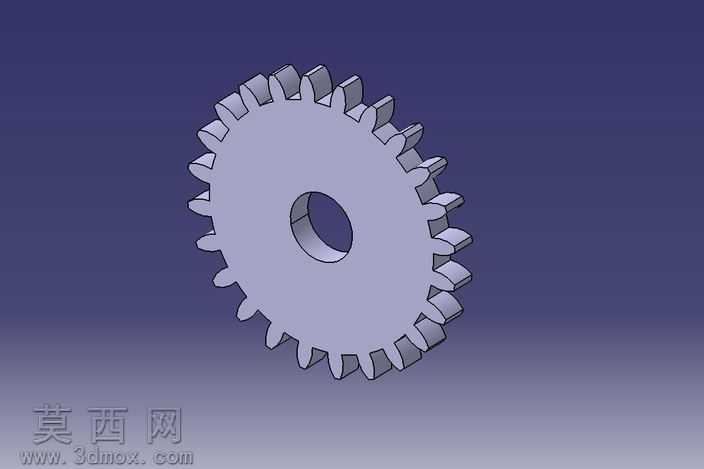

本次直齿圆柱齿轮的三维设计，严格遵循渐开线圆柱齿轮的标准齿廓成型原理开展，首先在三维建模环境中完成齿轮核心参数的预设，根据传动需求匹配对应模数、齿数、压力角、齿顶高系数、顶隙系数等核心设计参数，通过参数化草图绘制完成单个渐开线齿廓的精准绘制，利用镜像、圆周阵列特征完成全部轮齿的均匀排布，确保每个轮齿的齿形精度、齿距偏差均符合通用机械传动的设计公差要求。建模过程中优先采用参数化关联设计逻辑，将齿轮的内孔直径、轮毂厚度、轮缘宽度、齿宽等结构尺寸与核心传动参数建立关联，方便后续根据不同传动场景快速调整齿轮规格，无需重复开展齿廓绘制工作。模型的材质配置选用常规机械齿轮常用的45号结构钢材质，在渲染环节调整金属材质的粗糙度、反光度参数，还原钢制机加工齿轮的真实表面质感，渲染背景选用沉稳的深紫渐变底色，突出齿轮本身的结构轮廓，让轮齿的渐开线曲面、齿根过渡圆角、中心安装孔的倒角结构都能清晰呈现。结构设计上，齿轮采用实心辐板式结构适配中小尺寸传动场景，中心安装孔设置合理的装配公差，孔口位置添加工艺倒角避免装配时出现锐边刮伤、应力集中的问题，齿根位置设置标准过渡圆角，有效分散齿轮传动过程中的齿根弯曲应力，提升齿轮的传动承载能力与疲劳寿命。设计过程中充分考虑齿轮的实际装配与传动需求，轮齿的齿向、齿厚均按照标准直齿轮的设计规范设置，无螺旋角偏移，确保啮合过程中传动比恒定、冲击载荷小，能够适配平行轴之间的定传动比动力传输场景，可直接用于机械传动系统的虚拟装配、运动仿真、干涉检查，也可作为齿轮类零件加工工艺编制、数控加工程序编制的三维参考模型，帮助设计人员快速完成传动系统的整体方案搭建，减少通用标准件的重复建模工作量，提升机械设计的整体效率。
