内啮合四行星轮行星齿轮组三维结构

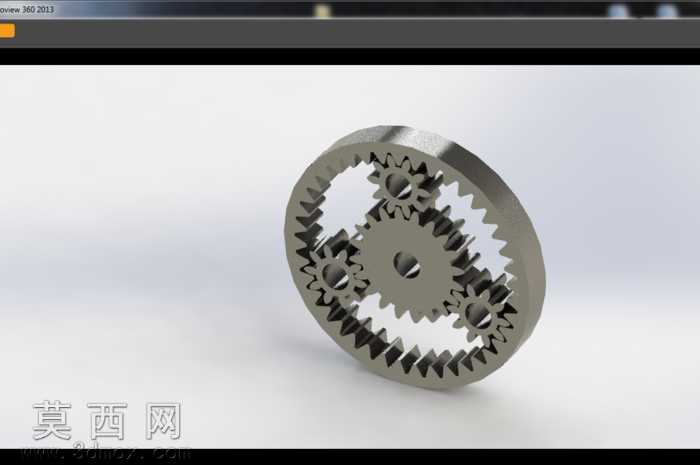

本作品为典型的NGW型行星齿轮传动结构三维模型，建模阶段采用SolidWorks软件完成全参数化特征构建，首先以内齿圈的分度圆、齿顶圆、齿根圆参数为基准，通过渐开线方程生成标准内齿廓特征，保证内齿的齿形精度与啮合间隙符合机械设计规范；中心太阳轮采用变位齿轮参数设计，通过参数化关联实现与内齿圈的中心距匹配，四个均匀周向分布的行星轮分别与太阳轮、内齿圈形成双啮合关系，建模时严格控制行星轮的安装孔位与行星架的定位基准，保证四个行星轮的周向角度误差控制在合理范围内，避免出现传动卡滞问题。材质渲染阶段，所有齿轮零件均赋予合金钢金属材质，添加了细微的机加工刀痕纹理与哑光金属质感，通过环境光遮蔽效果突出轮齿的啮合间隙与结构层次，渲染视角采用斜向俯视角度，清晰展示内齿圈、太阳轮、行星轮的层级装配关系，轮齿的倒角、安装孔的沉台特征均做了精细化处理，还原真实机加工零件的外观细节。结构设计上，该行星轮系采用单排四个行星轮的布局，相比常规三个行星轮的结构拥有更高的承载能力，能够在相同体积下传递更大的扭矩，建模过程中对每个轮齿的啮合接触位置做了干涉检查，通过调整齿侧间隙参数保证装配后无运动干涉，行星轮的中心孔预留了轴承安装位，符合实际行星减速器的装配工艺要求。设计思路围绕通用行星减速机构的典型结构展开，还原了行星轮系紧凑、大传动比、高承载的核心特点，所有特征均采用可编辑的参数化建模方式，可通过修改模数、齿数、齿宽等参数快速生成不同规格的行星齿轮组模型，可用于机械原理教学演示、行星减速器的方案设计参考、传动结构的虚拟装配验证等场景，模型的装配层级清晰，零件命名规范，可直接导入其他三维软件进行后续的工程图生成、运动仿真、有限元分析等工作。
