炼化装置凝结水稳定处理塔设备结构

该设备主要应用于石油炼化、煤化工等领域的公用工程及工艺水处理工段，是凝结水回收处理系统中的核心塔器设备，主要作用是对工艺装置产生的高温凝结水进行稳压、闪蒸、气液分离处理，脱除凝结水中裹挟的不凝气、挥发性杂质，稳定凝结水输送压力与水质，避免后续管网与换热设备出现水击、腐蚀、结垢问题，保障凝结水回收系统的安全稳定运行，提升水资源与余热的回收利用率。

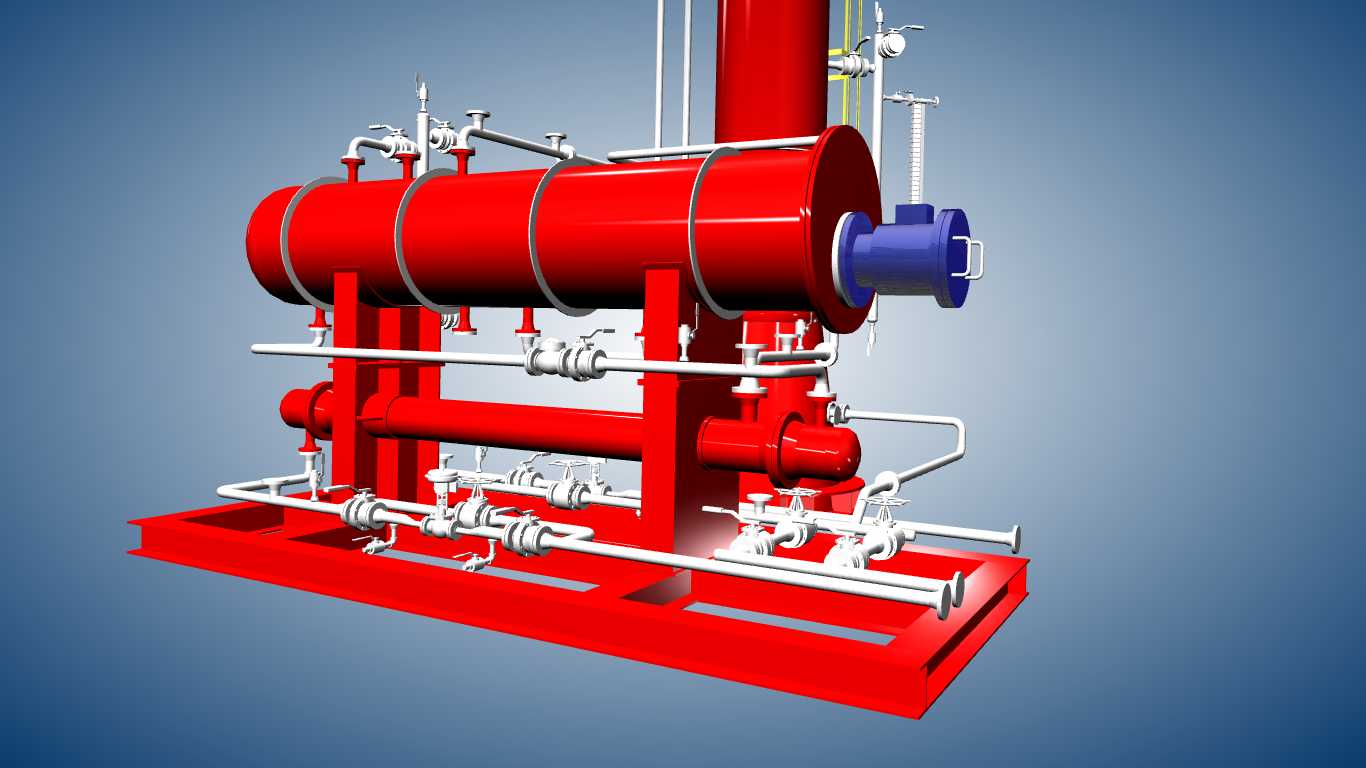

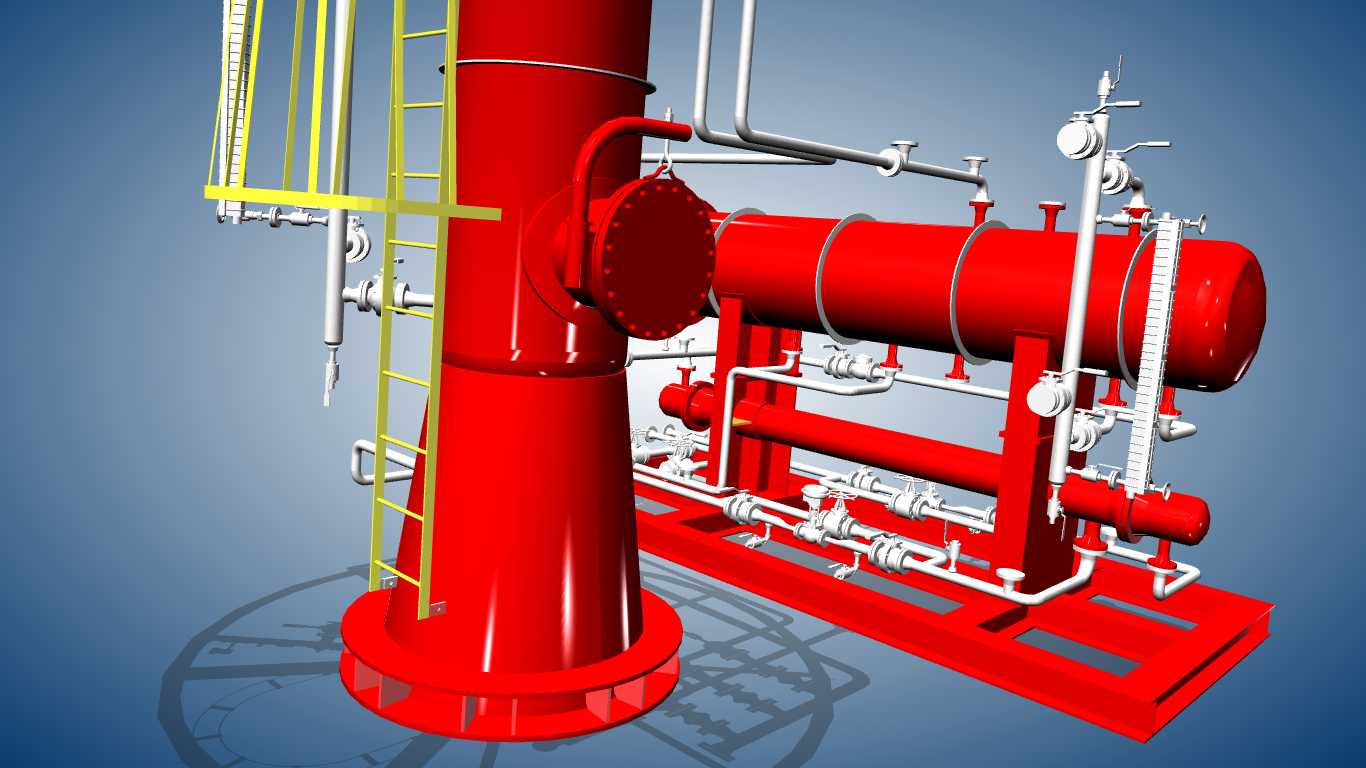

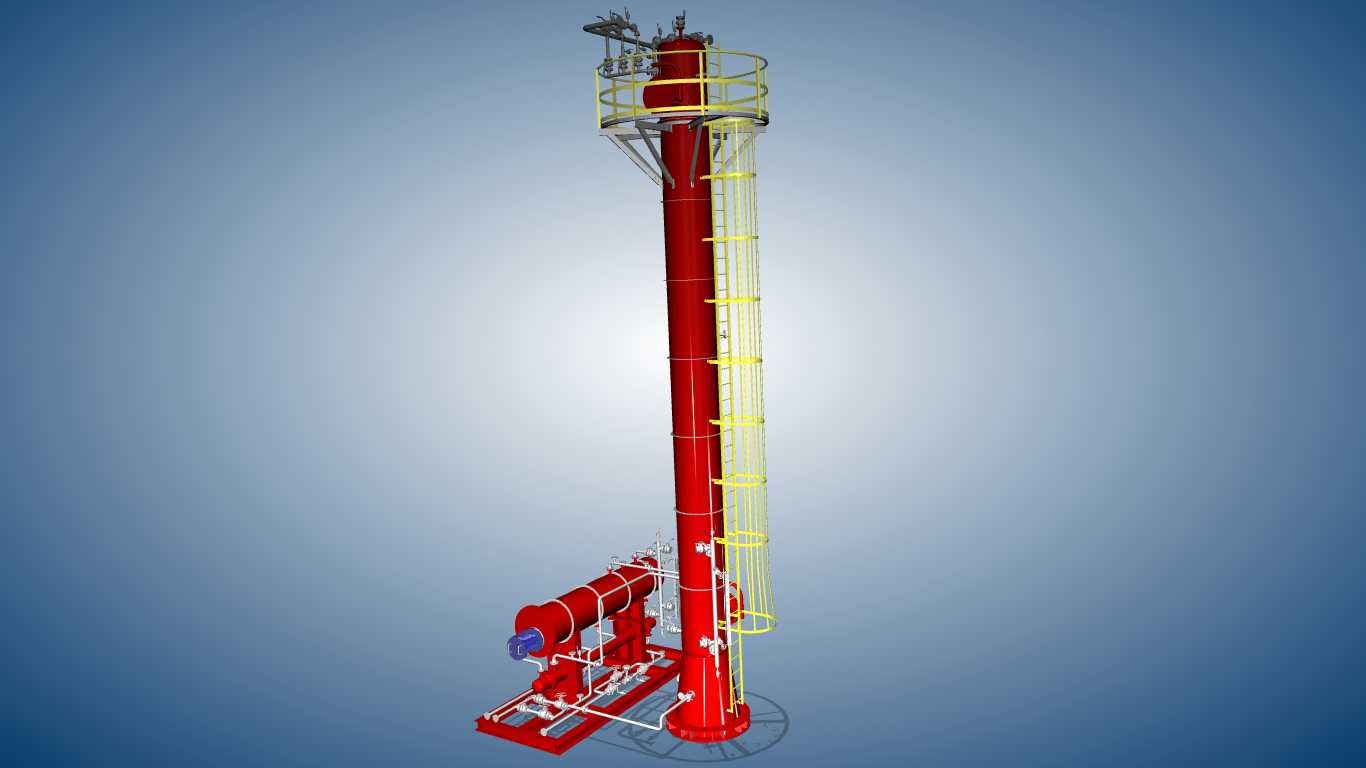

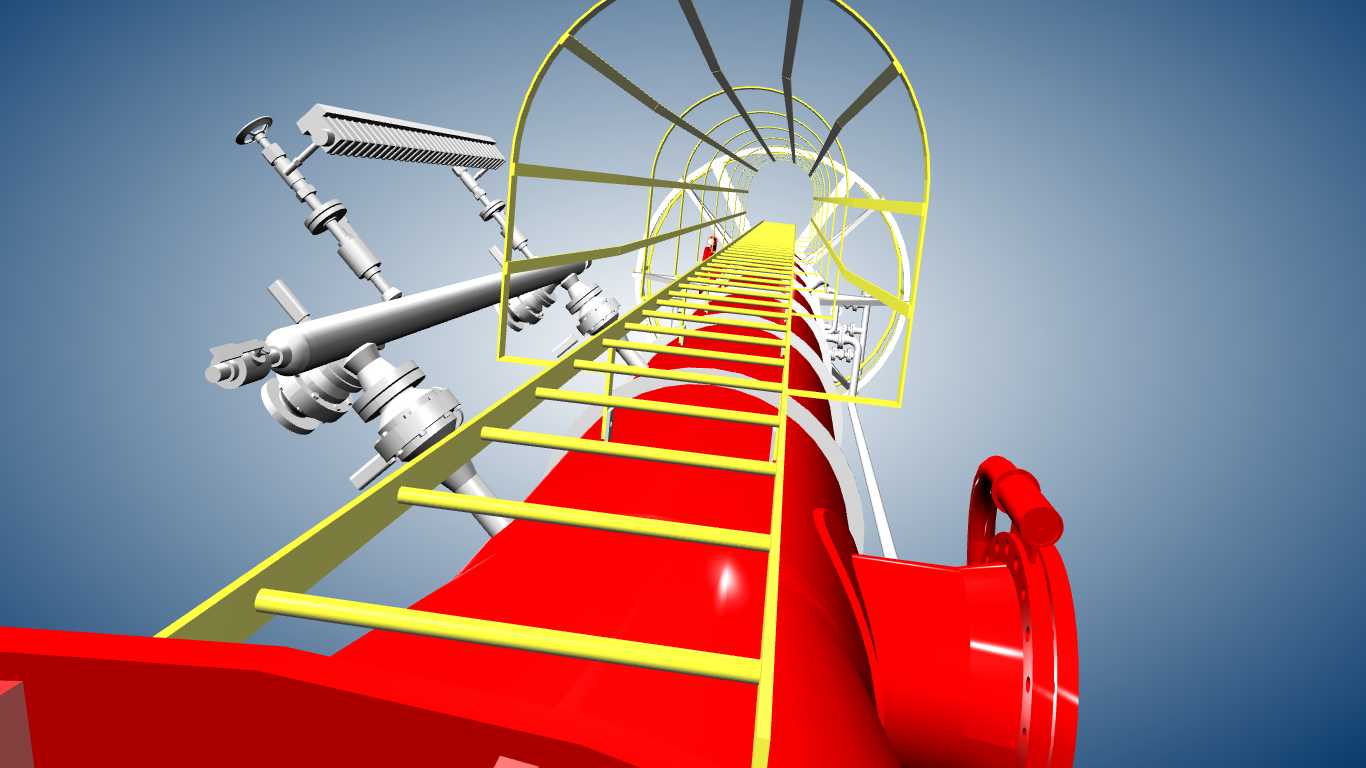

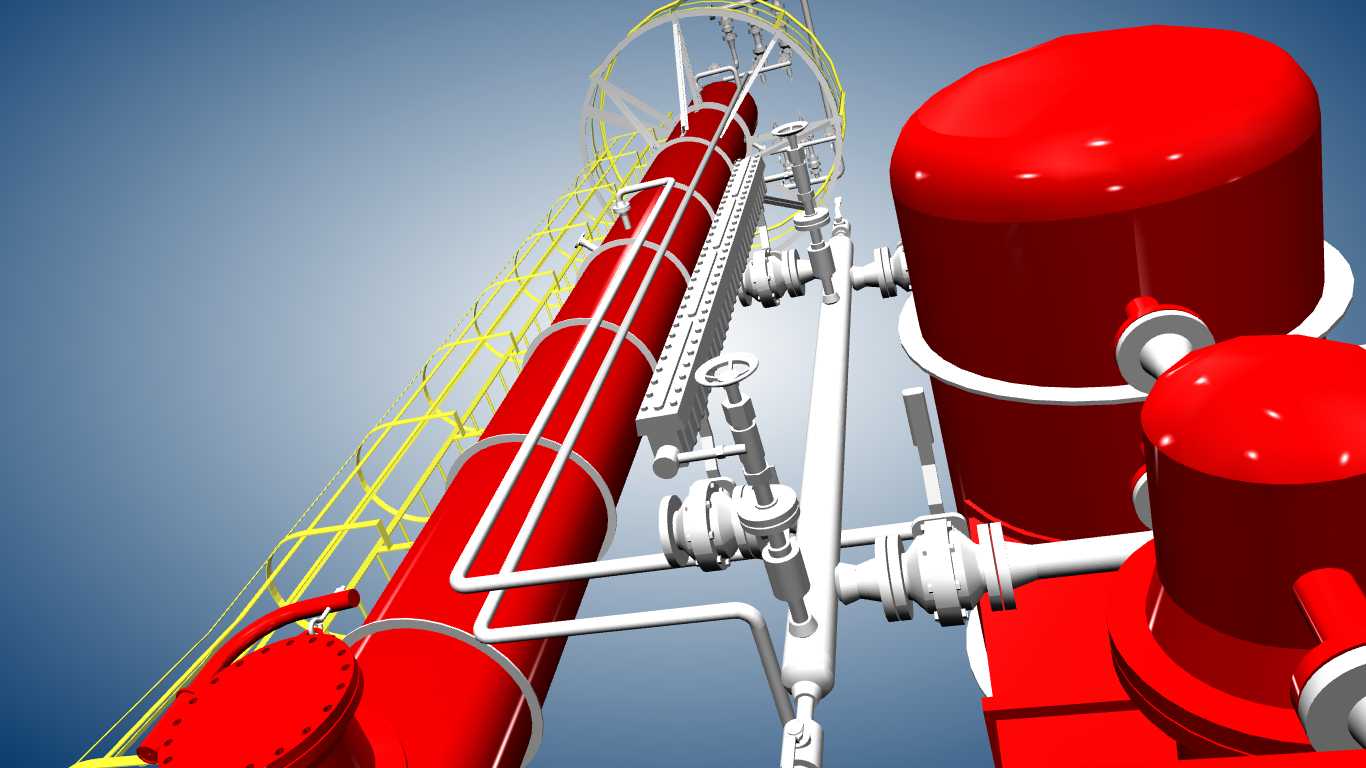

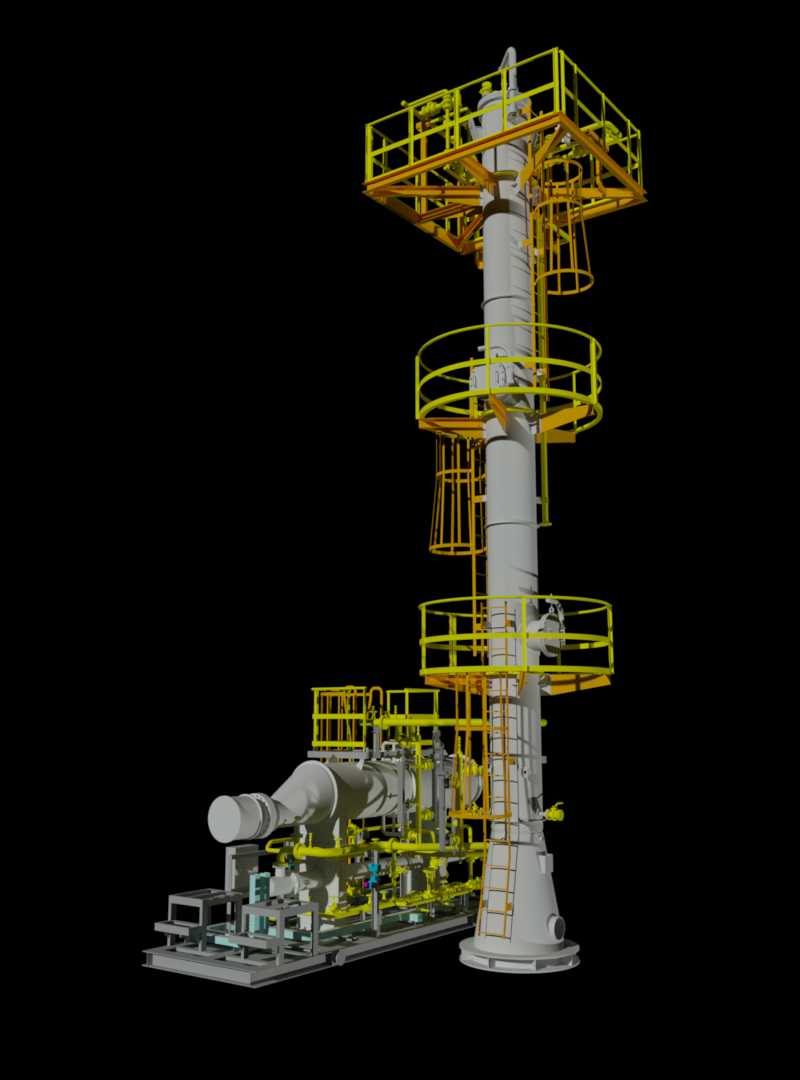

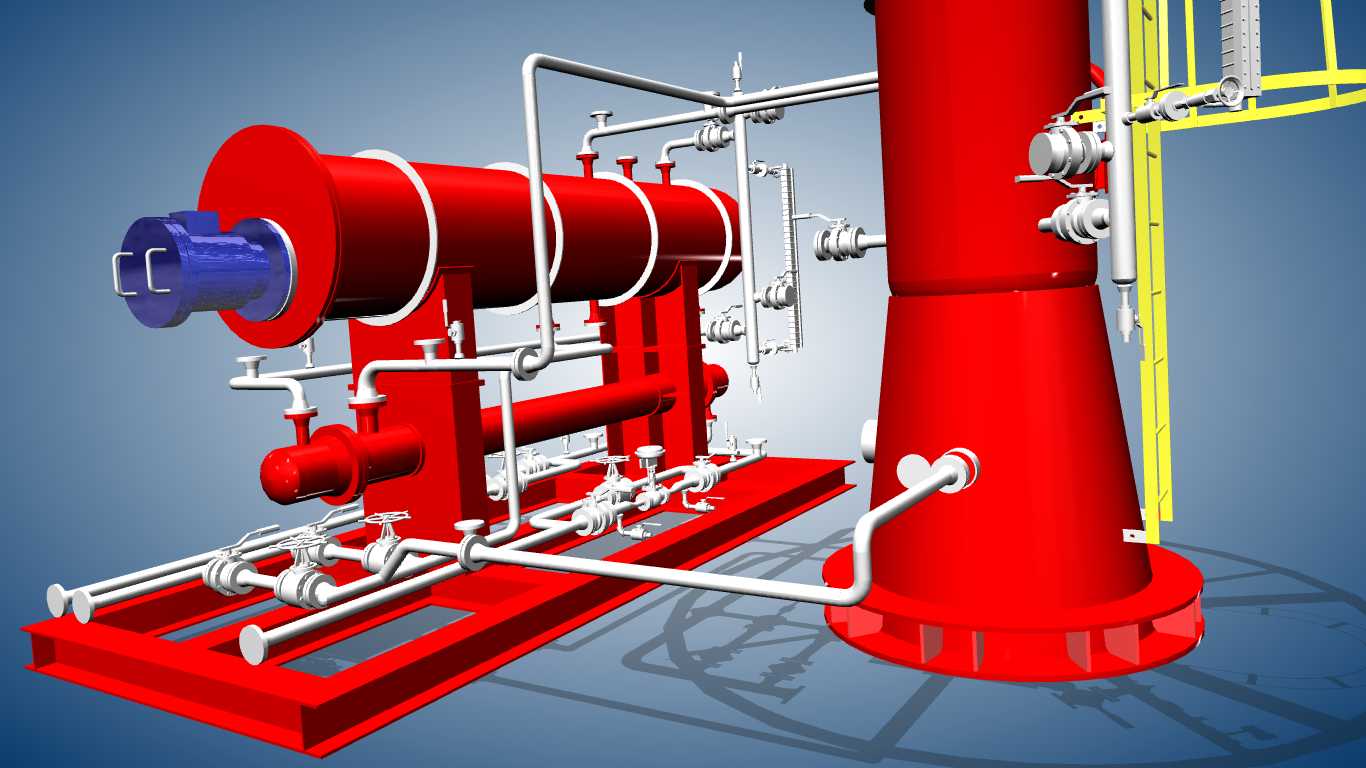

从功能结构设计来看，设备主体采用立式长筒塔体结构，沿塔体高度方向分层设置了三层环形操作平台，平台配套标准化的安全护栏与直爬梯连通各层操作面，可满足日常巡检、阀门操作、仪表调校、检修维护的作业空间需求；塔体底部设置裙座式支撑结构，配套地脚螺栓安装接口，可直接固定于混凝土设备基础上，安装时需保证塔体垂直度偏差符合压力容器安装规范要求，避免运行过程中出现偏载应力集中问题。塔体侧部连接有配套的工艺管线、阀门组、卧式附属设备，管线布局充分考虑了介质流向、操作便利性与检修空间预留，进出口管线分别对接上游凝结水来水管网、下游除盐水回收系统与不凝气排放管路，附属卧式设备可实现闪蒸后凝结水的缓存与二次分离，提升整体处理稳定性。

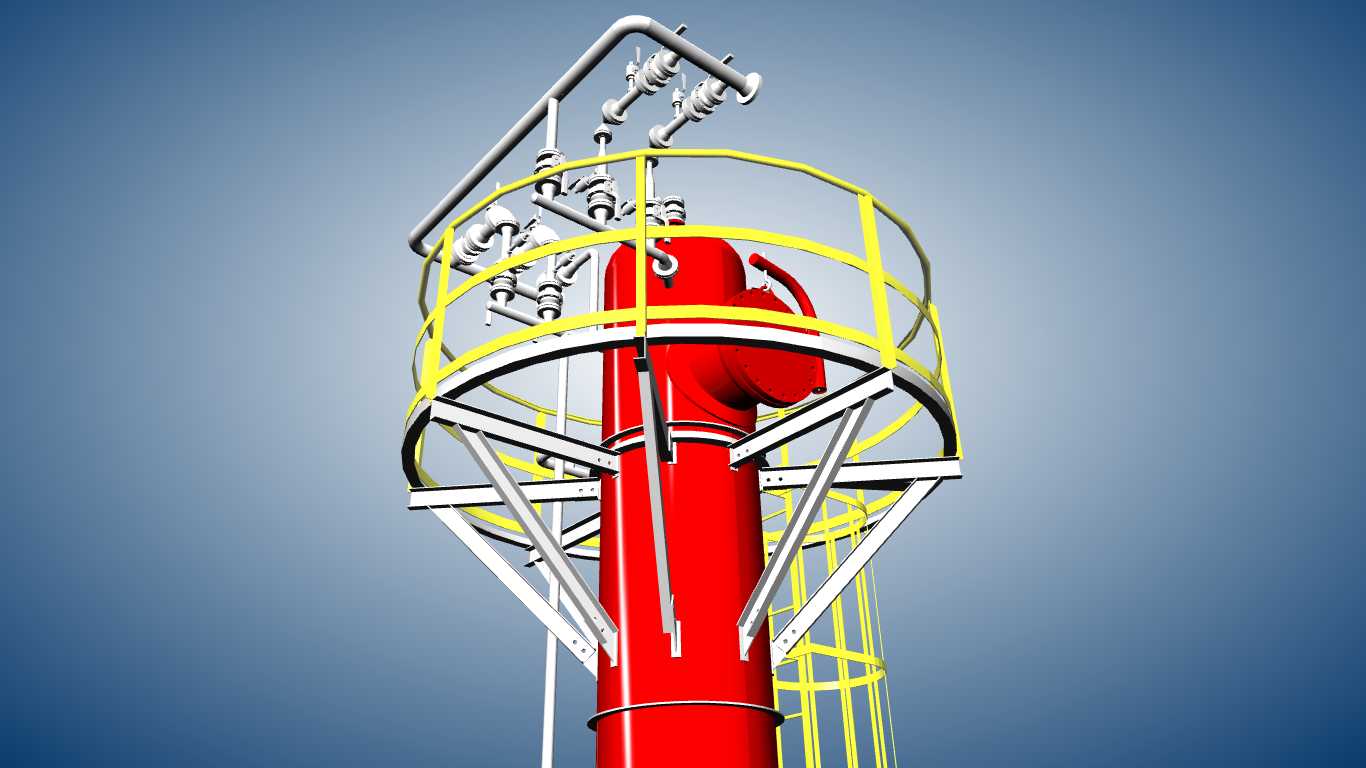

设计过程中充分结合现场工艺需求，首先根据处理凝结水的流量、压力、温度参数确定塔体的直径与有效高度，保证气液分离有足够的沉降空间，避免雾沫夹带影响出水水质；操作平台的宽度、护栏高度、爬梯步距均符合石化行业安全作业规范，每层平台对应设置了阀门、仪表的操作位，减少操作人员的作业移动距离；管线排布采用分层布局原则，大口径工艺管线靠下布置，小口径仪表、排气管线靠上布置，既避免管线之间的干涉，也方便后续的保温施工与故障排查。设备整体安装边界需预留足够的检修空间，塔体顶部需留出安全阀拆装、仪表更换的作业空间，侧部管线区域需预留阀门操作、管线检修的通道，底部裙座周围需留出排污、巡检的通行空间，适配炼化装置的整体布局要求。
