工业立式搅拌槽配套流体输送装置

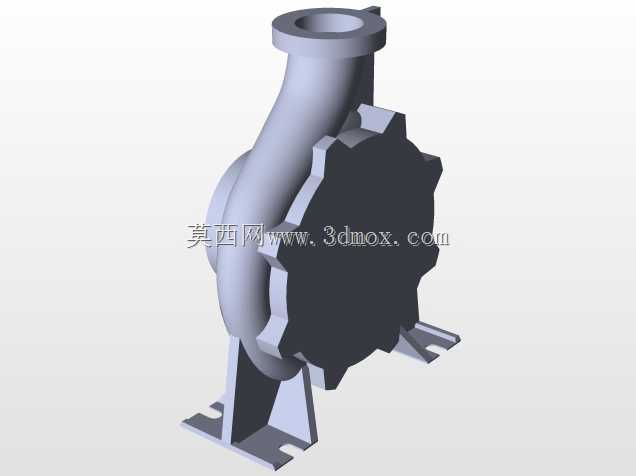

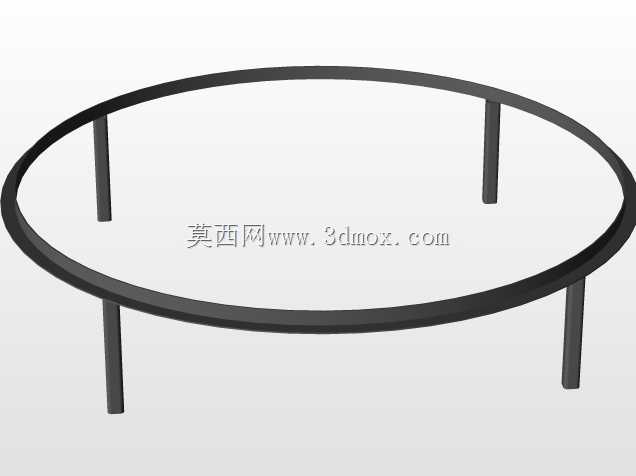

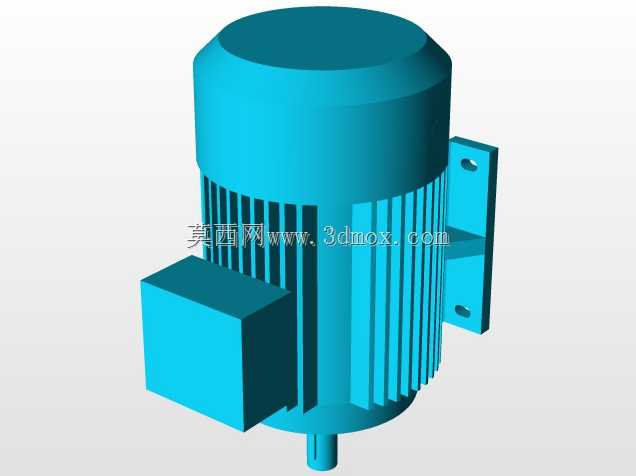

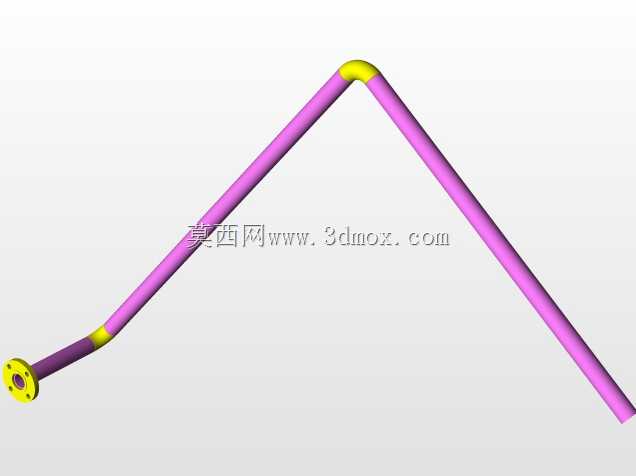

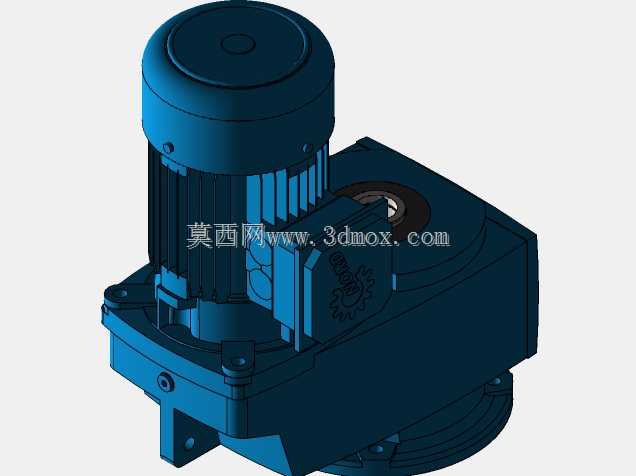

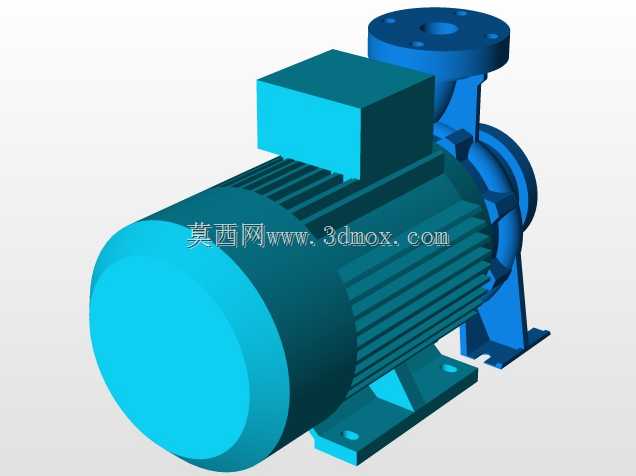

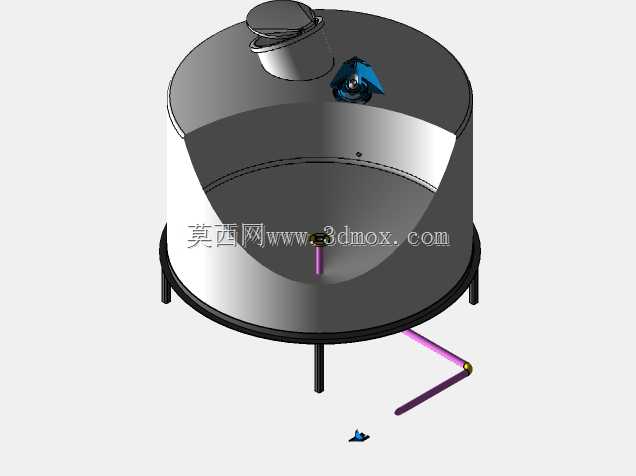

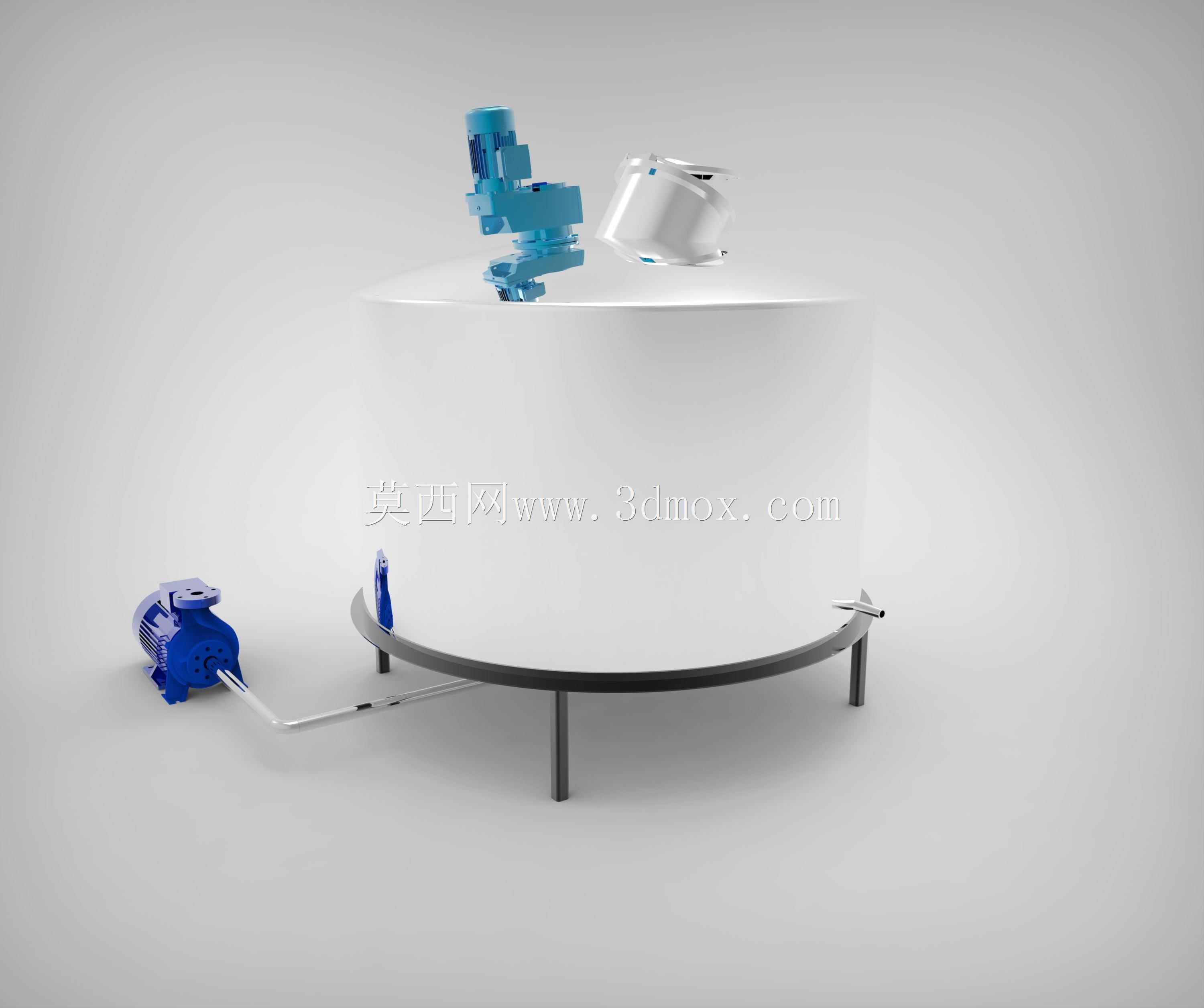

该套设备主要应用于精细化工、食品加工、水处理药剂制备等行业的物料混合调配工序，可完成低粘度到中等粘度流体的均匀搅拌、循环均质作业，适配常温常压下的水溶性物料、轻质悬浮液的混合生产场景，能够满足中小批量生产环节的连续搅拌与物料转输需求，在中小型化工配料车间、饮品生产线预处理段、污水处理站药剂调配区都能适配使用。整套装置以立式圆柱搅拌槽为核心承载主体，槽体采用平底立式结构，底部设置三点式支撑腿，可直接安装于平整的硬化车间地面，无需额外预埋固定结构，安装边界预留侧边操作空间不小于800mm即可满足日常操作与管路维护需求，槽体顶部为敞口设计，可根据生产需求加装防尘盖板或进料接口，侧边预留的出料接口可直接对接配套输送泵的进料管路。配套的搅拌组件安装于槽体顶部，采用立式直联驱动结构，搅拌轴延伸至槽体下部区域，桨叶采用推进式结构设计，运转时可推动槽内物料形成轴向循环流，避免槽底出现物料沉积死角，能够快速将添加的固态辅料、液态添加剂均匀分散到主体物料中，搅拌转速适配常规中低转速混合需求，不会对易剪切敏感的物料造成过度破环。侧边配套的流体输送泵采用卧式离心泵结构，通过硬管管路与搅拌槽底部出料口连通，可在搅拌作业完成后将混合均匀的物料输送至下一生产工序，也可在搅拌过程中开启泵组实现槽内物料的外循环均质，进一步提升物料混合的均匀度，泵组与槽体之间的管路设置有控制阀门，可灵活调整物料输送流量与通断状态。整套设备的设计思路围绕实用化生产需求展开，没有冗余的复杂结构，各个功能部件布局紧凑，槽体、搅拌组件、输送泵之间的连接管路走向简洁，既减少了管路内的物料残留，也降低了日常清洗维护的工作量，支撑结构的高度设计充分考虑了操作人员的操作便利性，阀门、泵组的操作位置都处于人体站立操作的舒适高度区间，无需额外垫高操作平台即可完成全部常规操作。
