多工位级进裁切折弯冲压模具结构

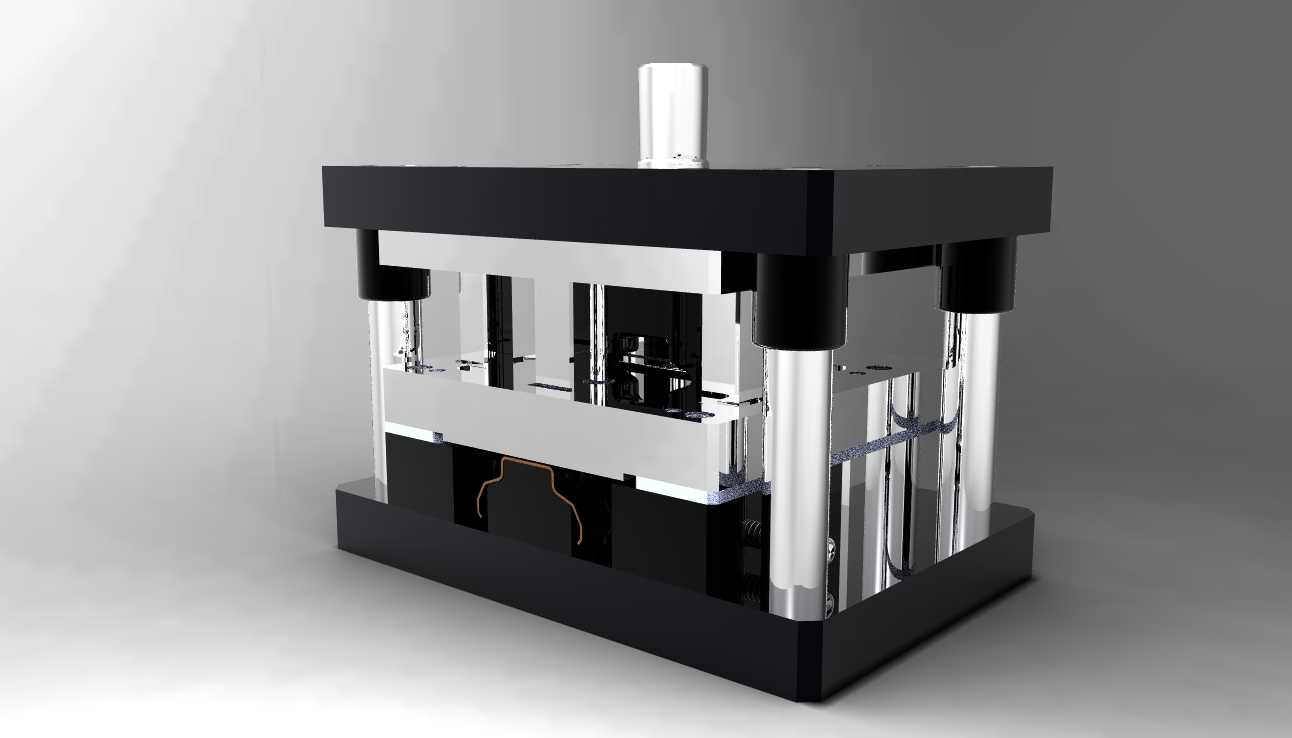

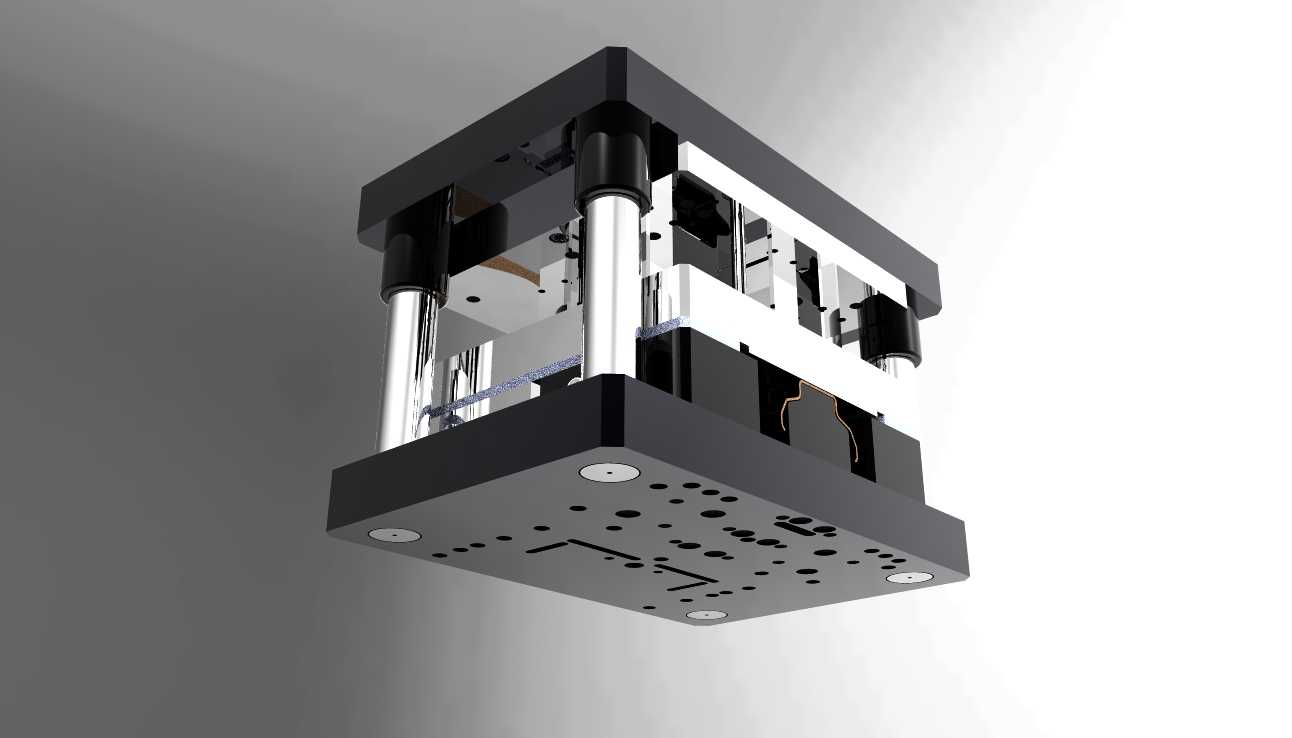

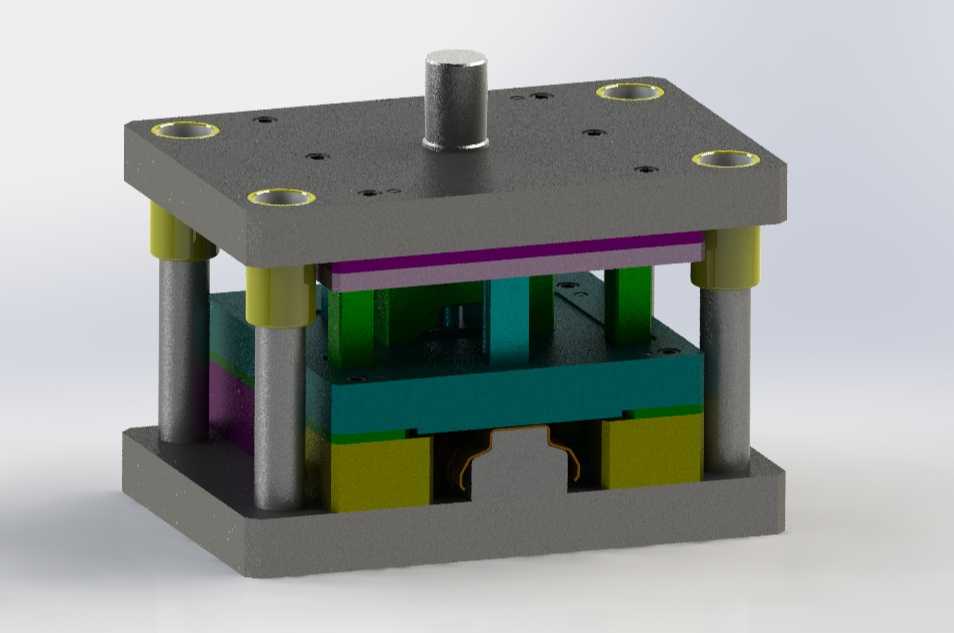

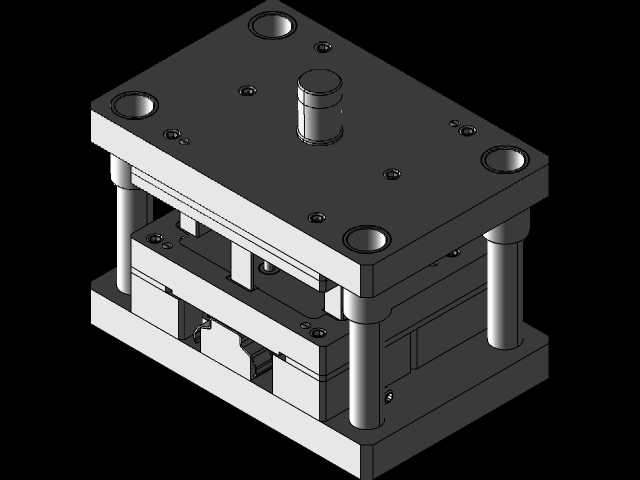

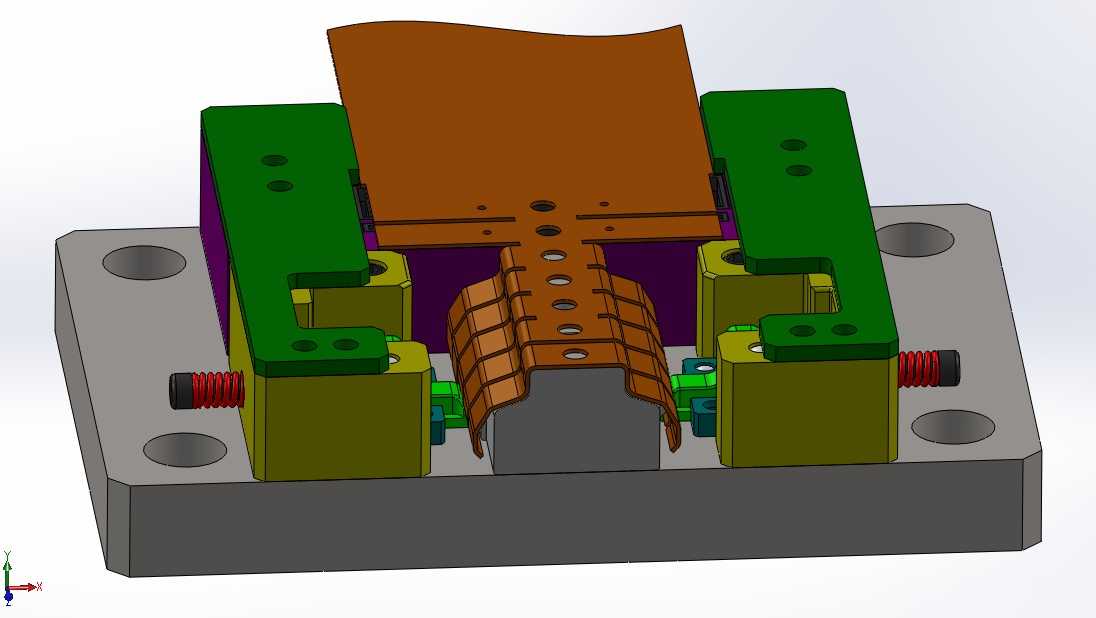

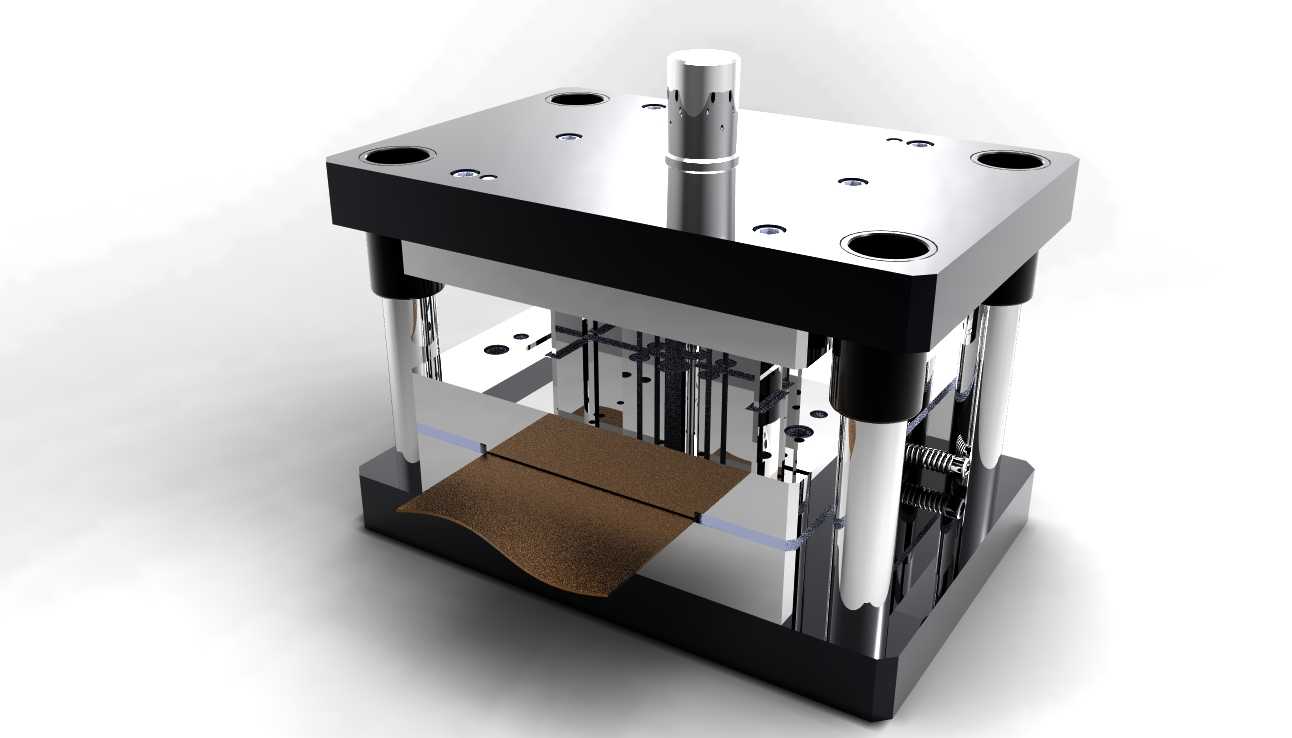

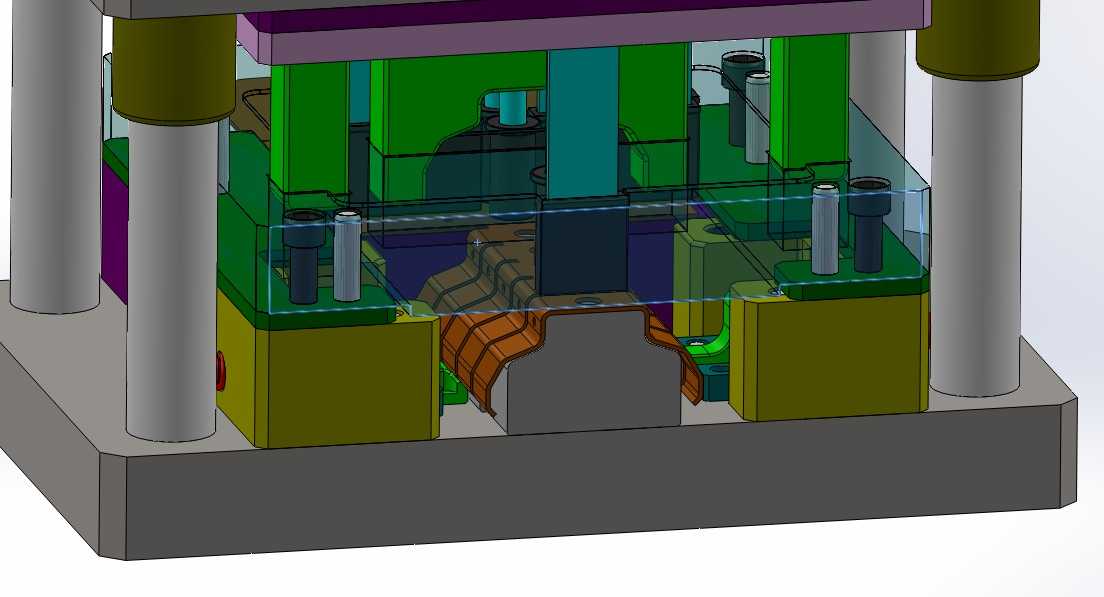

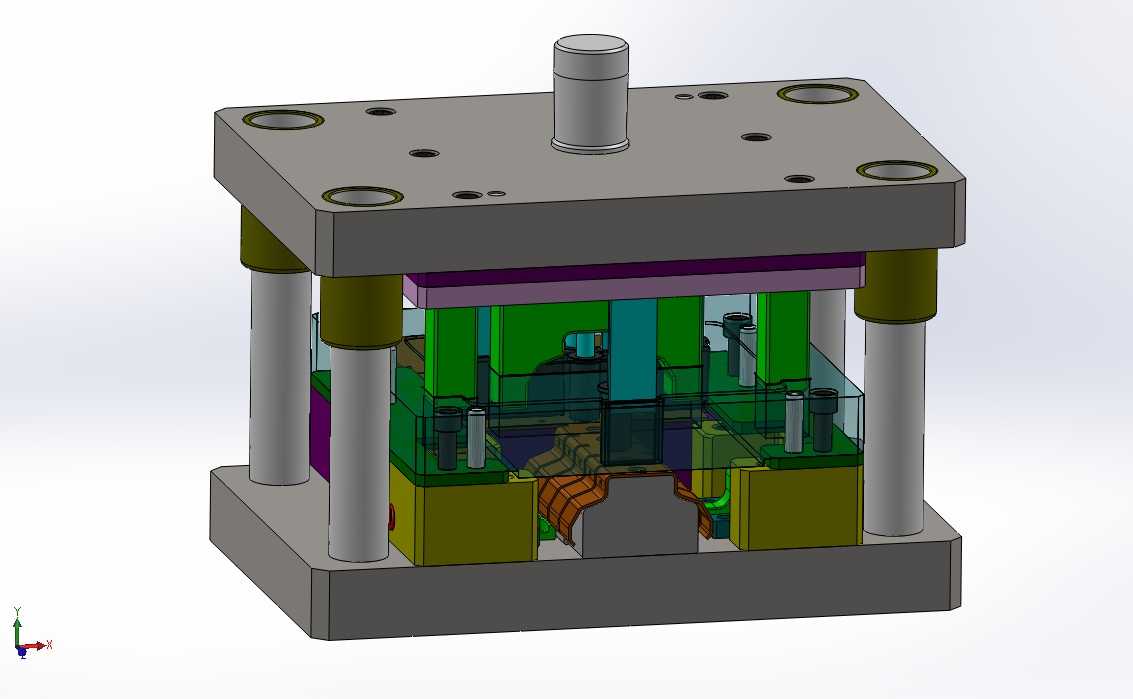

该套级进冲压结构主要面向五金薄板零件的连续量产加工场景，适配电子接插件、小型家电五金配件、汽车精密小冲压件等领域的批量生产需求，可在单次冲床行程联动下完成多道工序的连续加工，无需多次周转装夹工件，能够大幅提升小型精密五金件的生产效率，同时降低多次定位带来的形位公差偏差，稳定保障成批次零件的加工精度一致性。整套模具采用标准冷冲模模架结构，上下模座通过四组独立导柱导套实现精准导向，导柱配套耐磨导套与润滑衬套结构，可承受连续高速冲压过程中的侧向载荷，避免上下模合模时出现错位啃模的问题，模架上下模板预留标准模柄安装位与压板固定槽，可适配不同吨位的普通开式冲床与高速冲床安装，安装边界可覆盖多数中小型冲床的工作台面尺寸，无需额外定制转接板即可完成装夹调试。模具内部沿料带送进方向依次排布冲裁工位、预折弯工位、成型折弯工位与落料工位，料带通过自带的导料板、浮料销实现步距精准送进，每个工位配套独立的卸料板与压料结构，冲裁工位采用硬质合金镶块结构，可针对薄板材料实现无毛刺裁切，折弯工位配套可调式成型入块，可根据材料回弹特性微调折弯间隙，保证折弯角度的稳定性，卸料结构采用独立弹性卸料设计，可在开模瞬间将料带平稳顶起，避免料带卡滞在凸模上影响连续送料。整套结构的设计思路围绕连续冲压的稳定性展开，将易磨损的冲切、成型部件全部设计为快换镶块结构，无需拆解整套模架即可完成磨损部件的更换维护，上下模的合模行程预留足够的安全余量，各工位的力值排布沿模座中心对称分布，避免长期冲压过程中出现模座偏载变形的问题，内部的弹性元件采用标准化规格，替换维护成本低，可适配0.1-2mm厚度的冷轧钢板、铜带、铝带等常见五金冲压材料，能够稳定完成带裁切、多道折弯特征的复杂小型五金件的全工序连续加工，相比单工序模可减少70%以上的人工周转与装夹成本，适配百万级大批量零件的生产需求。
