可3D打印的运动防护滑雪护目镜设计

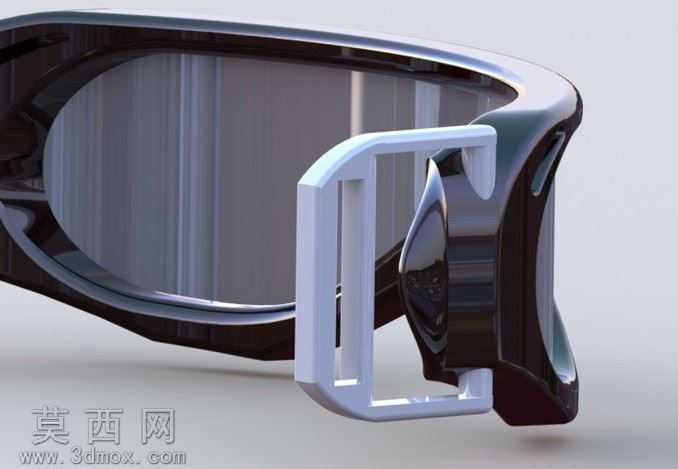

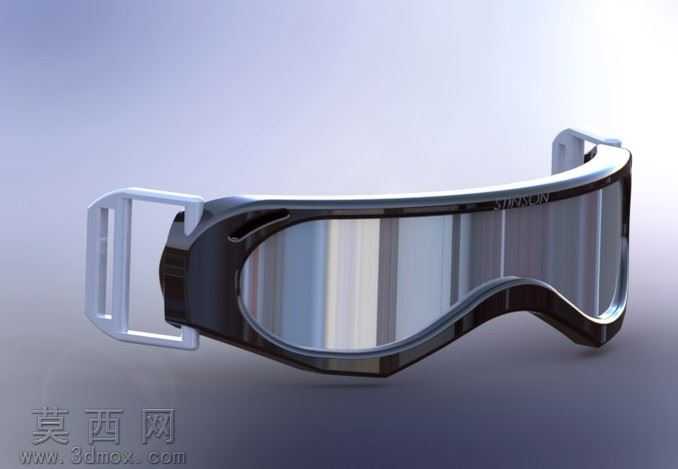

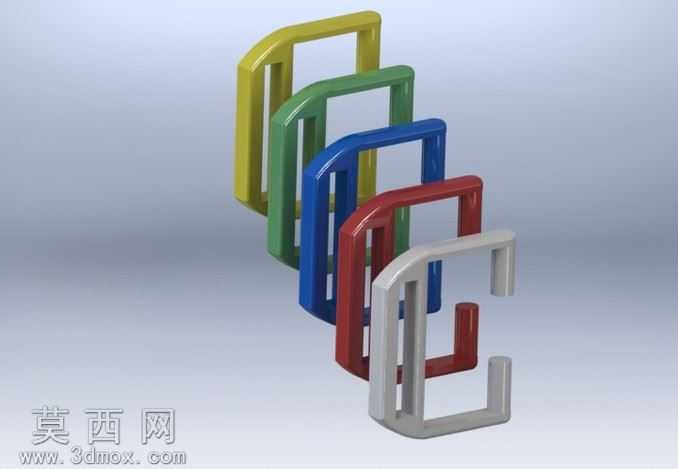

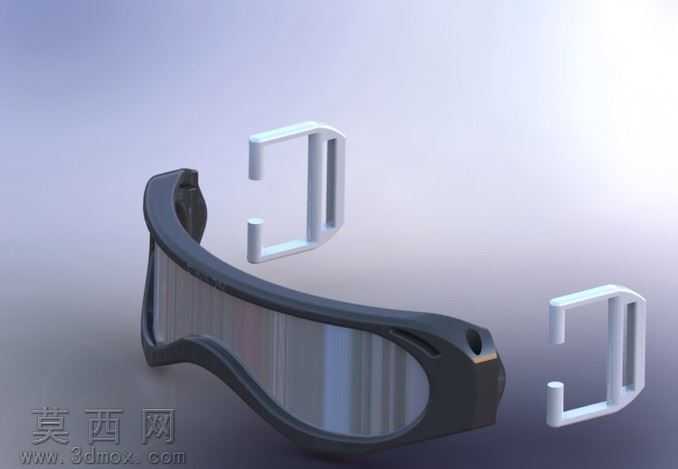

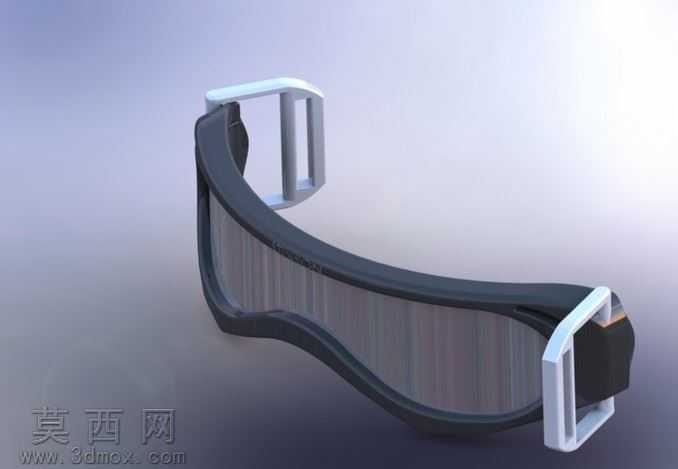

本款滑雪护目镜为技术课程设计的最终三维作品，建模阶段采用SolidWorks完成全参数化结构搭建，整体造型贴合人体面部工学轮廓，镜框采用流线型曲面过渡设计，在建模过程中通过放样、曲面填充等命令完成镜框外轮廓的顺滑处理，保证整体造型无尖锐棱角，适配滑雪运动的佩戴防护需求。镜带连接卡扣采用一体化建模设计，卡扣处设置多道防滑卡槽结构，可适配不同宽度的弹性织带，保证佩戴过程中镜体不会出现滑脱移位问题。镜片部分采用大弧度曲面设计，建模时通过曲率分析工具反复调整曲面弧度，保证佩戴者拥有足够开阔的视野范围，同时曲面弧度符合滑雪运动中的防风阻流需求，可减少滑行过程中气流对镜体的冲击。材质渲染阶段，镜框主体采用哑光黑硬质塑料材质，模拟注塑成型的工程塑料质感，边缘处添加金属质感包边，提升整体设计的精致度；镜片部分添加镀银反光镀膜材质，模拟真实滑雪镜的防眩光镀膜效果，可有效阻挡雪地环境中的强紫外线与漫反射强光，渲染过程中调整材质的反射率与粗糙度参数，还原镀膜镜片在自然光下的真实反光效果，同时在镜片表面添加细微的防刮磨砂纹理，提升材质真实感。结构设计上充分考虑3D打印的成型可行性，所有壁厚均设置为1.5mm以上的均匀厚度，避免打印过程中出现壁厚不均导致的翘曲变形问题，镜框内侧预留了海绵衬垫的安装卡槽，可后续粘贴柔性海绵衬垫提升佩戴贴合度与舒适度，镜体整体无悬空无倒扣结构，无需添加额外支撑即可完成FDM工艺3D打印，打印完成后仅需简单去除支撑、打磨毛边即可完成实物装配。设计过程中反复调整镜体的面部贴合曲线，通过人体头面部三维数据参考，保证镜框下缘与颧骨、上缘与眉骨的贴合度，避免滑行过程中冷风灌入镜内，同时预留了近视眼镜的佩戴空间，可适配佩戴近视镜的用户使用，整体结构兼顾了防护性能、佩戴舒适度与3D打印的落地可行性，最终通过3D打印制作出实物模型，完成了从三维数字模型到实体产品的完整设计流程。
