行星齿轮传动结构集成式减速机三维设计

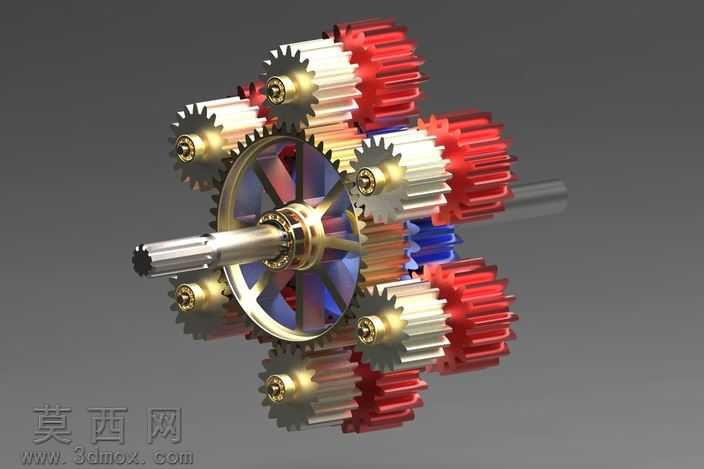

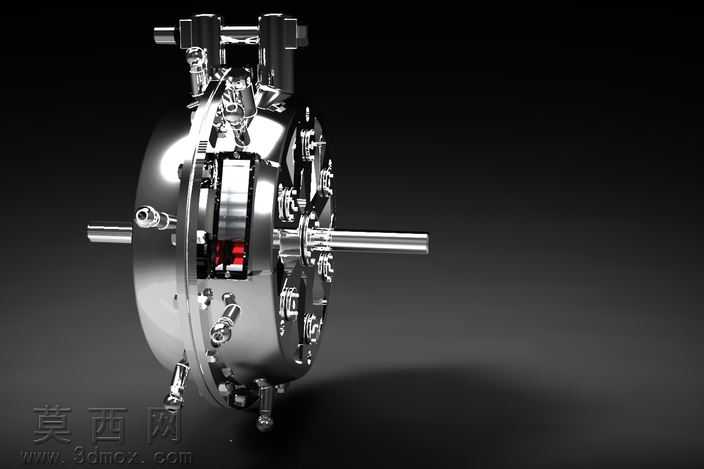

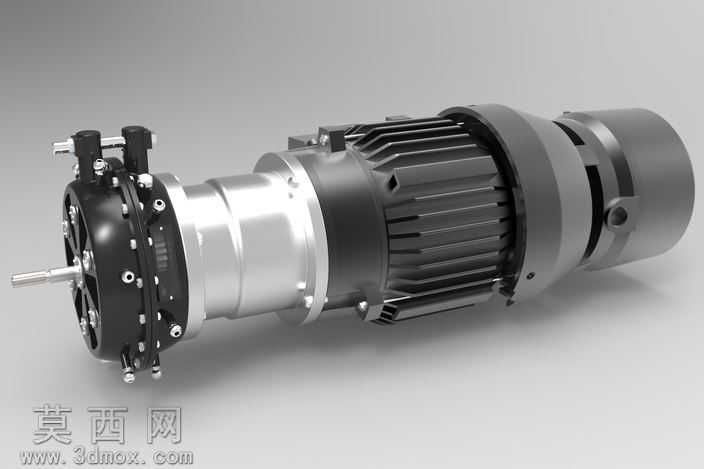

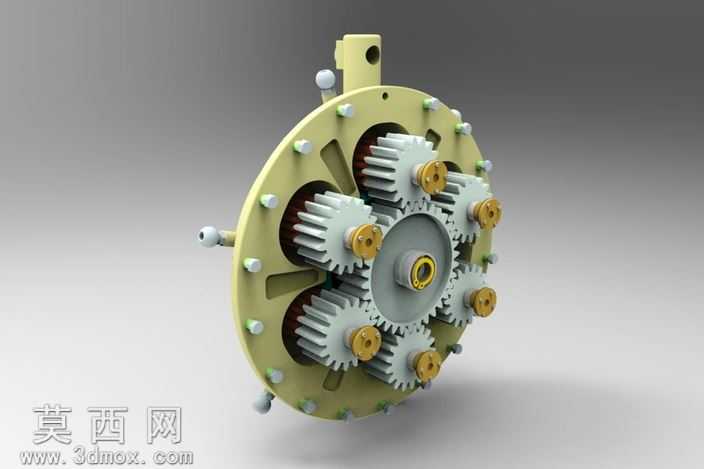

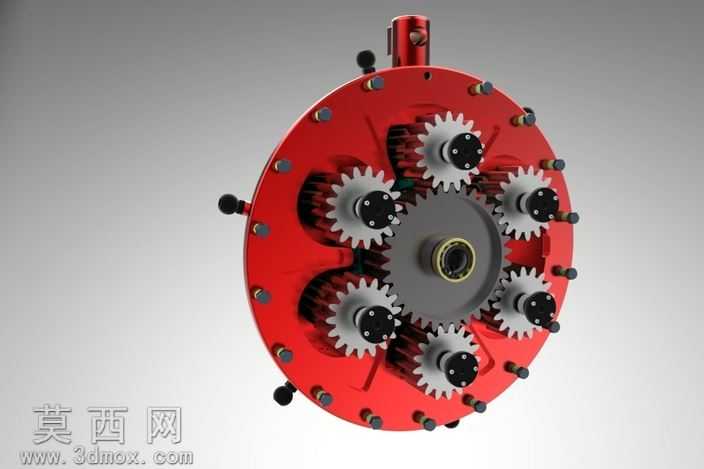

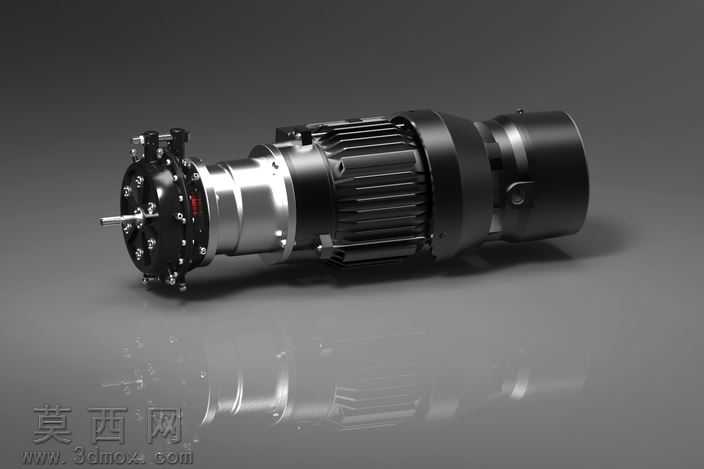

本作品为集成驱动电机的行星齿轮减速机三维建模设计，整体采用同轴式布局结构，将驱动电机与行星减速单元整合为一体化总成，在三维建模过程中严格遵循行星齿轮传动的设计规范，首先完成整体装配基准轴的搭建，以输入输出轴线为全局装配参考，依次构建驱动端的电机壳体、散热筋结构、定子安装位、转子输出轴段，再衔接行星减速单元的内齿圈壳体、行星架、太阳轮、多组行星轮以及输出端连接法兰结构。建模阶段对每一处零件的配合公差预留做了对应结构表达，比如行星轮与行星销的转动配合位、太阳轮与电机输出轴的花键连接结构、内齿圈与壳体的过盈定位结构都做了精细化建模，避免出现结构干涉问题。材质渲染环节针对不同部件做了区分处理，电机外壳的散热筋部分采用哑光黑色喷塑材质，还原工业电机壳体的磨砂质感；行星减速单元的金属壳体采用亮面镀铬金属材质，突出机加工金属的高光反射效果；输出轴、齿轮啮合部件采用调质钢材质，表面做亚光金属处理，体现传动部件的耐磨属性；端盖的紧固螺栓采用发黑处理的金属材质，还原紧固件的真实外观。结构设计上采用二级行星减速排布，在有限的径向尺寸内实现大减速比的传动需求，输入端与电机转子直连省去额外联轴器结构，大幅缩短整体轴向长度，输出端采用标准法兰连接结构，可适配不同的工业负载安装需求。建模过程中对齿轮的齿形参数做了标准化还原，确保齿面啮合间隙符合传动设计要求，行星轮沿太阳轮周向均布，保证传动过程中载荷均匀分配，降低单组齿轮的承载负荷，提升整体传动的平稳性与使用寿命。整体模型完成装配后做了全局干涉检查，确认所有转动部件无结构冲突，静态渲染效果还原了工业减速机的真实产品质感，可用于传动结构教学、设备选型参考以及非标自动化设备的配套装配设计使用。
