带螺旋弹簧的爪形离合扭矩限制结构

项目分类:3D模型 发布时间:2021-09-22 ID:279354
  • 带螺旋弹簧的爪形离合扭矩限制结构
  • 带螺旋弹簧的爪形离合扭矩限制结构
  • 带螺旋弹簧的爪形离合扭矩限制结构
  • 带螺旋弹簧的爪形离合扭矩限制结构
  • 带螺旋弹簧的爪形离合扭矩限制结构

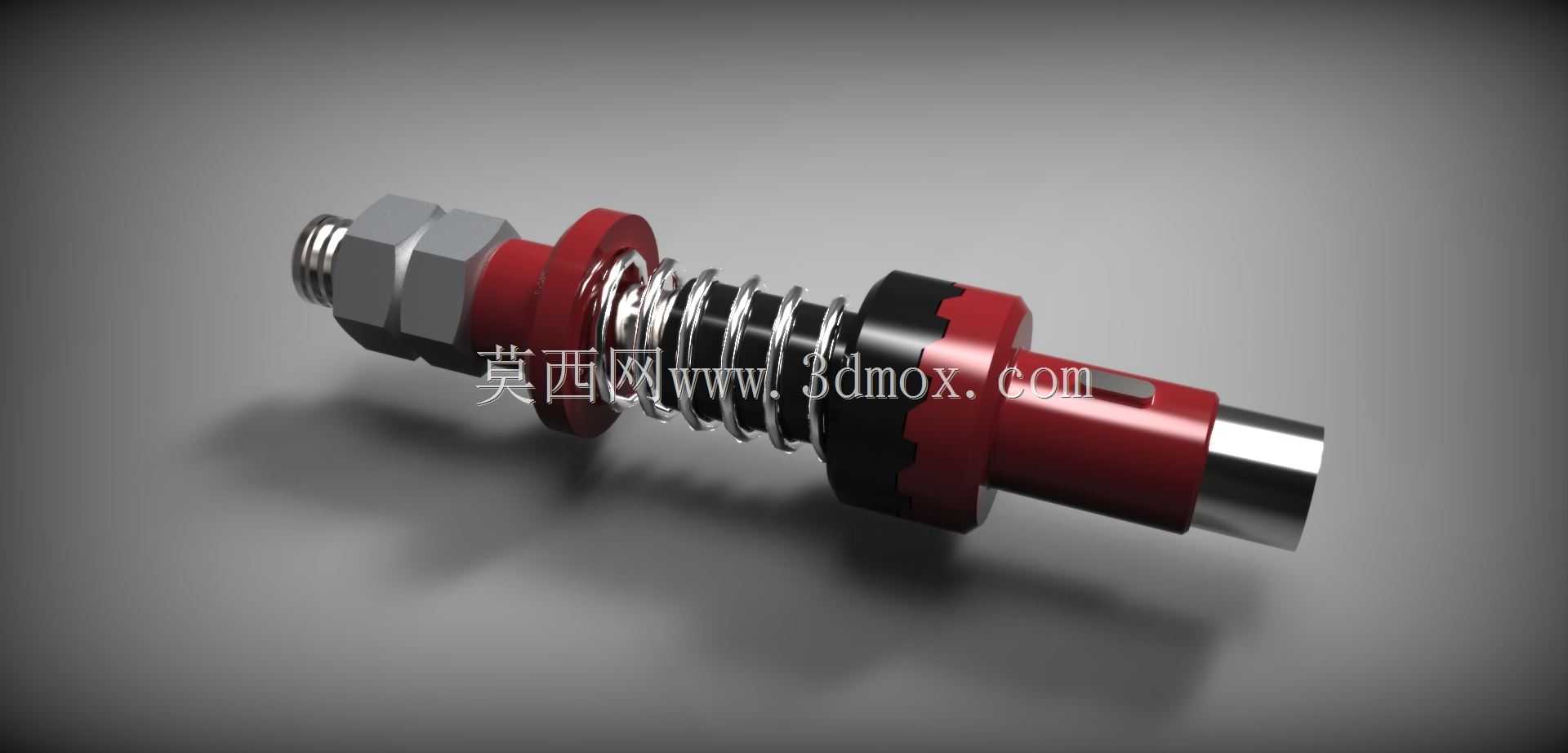

这类带螺旋弹簧的爪形离合扭矩限制结构,常被用在轻载传动链路的过载保护场景里,比如小型包装线的输送辊驱动、非标自动化设备的进给传动端,当传动端负载超过预设阈值时,两个爪盘会克服弹簧压力发生打滑脱开,切断扭矩传递,避免后端驱动电机或者精密传动件被堵转载荷损坏。日常设备维护中,这类结构不需要额外的电气传感元件,纯机械结构的响应速度快,故障点少,在粉尘、轻度油污的车间环境里可靠性比电子式过载保护更高。

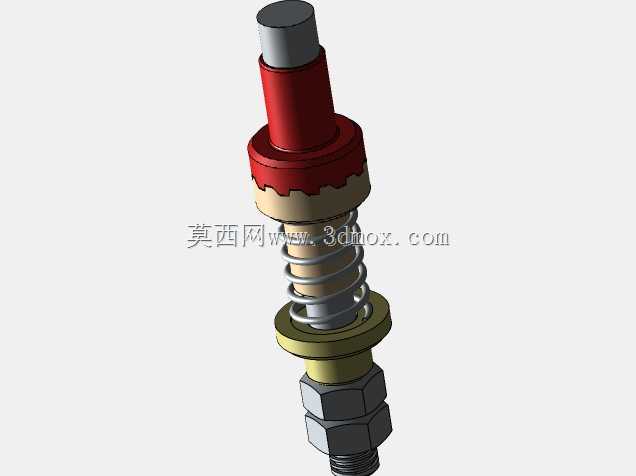

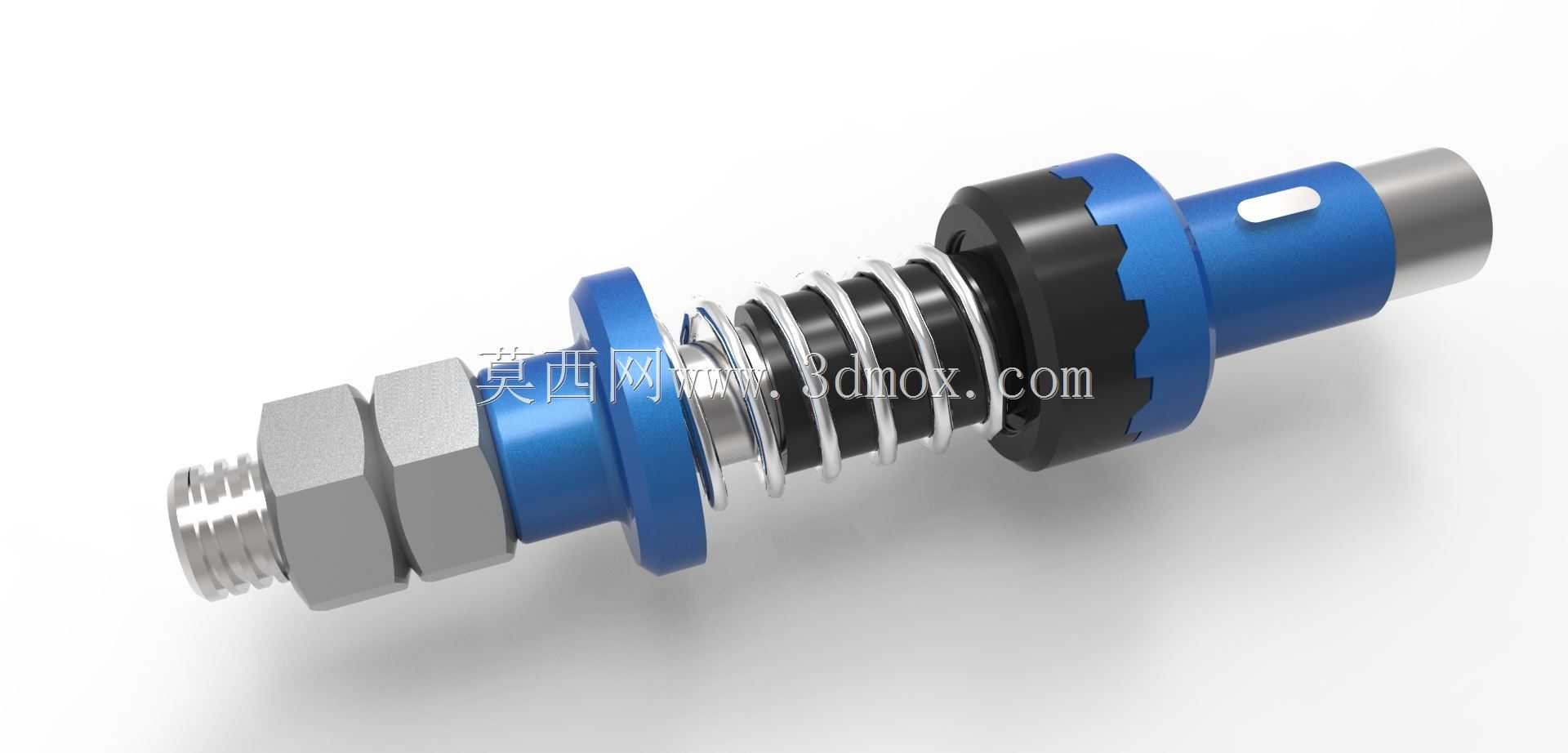

从结构设计逻辑来看,整个组件的核心是两个端面带凸爪的盘体,主动端爪盘和输入轴通过键连接固定,从动端爪盘和输出轴采用间隙配合可轴向滑动,中间的螺旋弹簧套在轴段上,一端抵在从动爪盘的背面,另一端通过锁紧螺母调整预紧压力,弹簧预紧力的大小直接决定了扭矩限制的触发阈值,调整时只需要转动锁紧螺母改变弹簧压缩量就能适配不同的负载保护要求,外侧的六角螺母用来锁紧防松,避免设备运行过程中螺母受振动移位导致触发扭矩发生偏移。两个爪盘的啮合齿面做了小角度倒角,过载打滑时齿面能顺利滑开不会出现卡滞,脱开后只要负载恢复到额定范围,在弹簧推力作用下爪盘会自动重新啮合,不需要人工复位就能恢复传动。

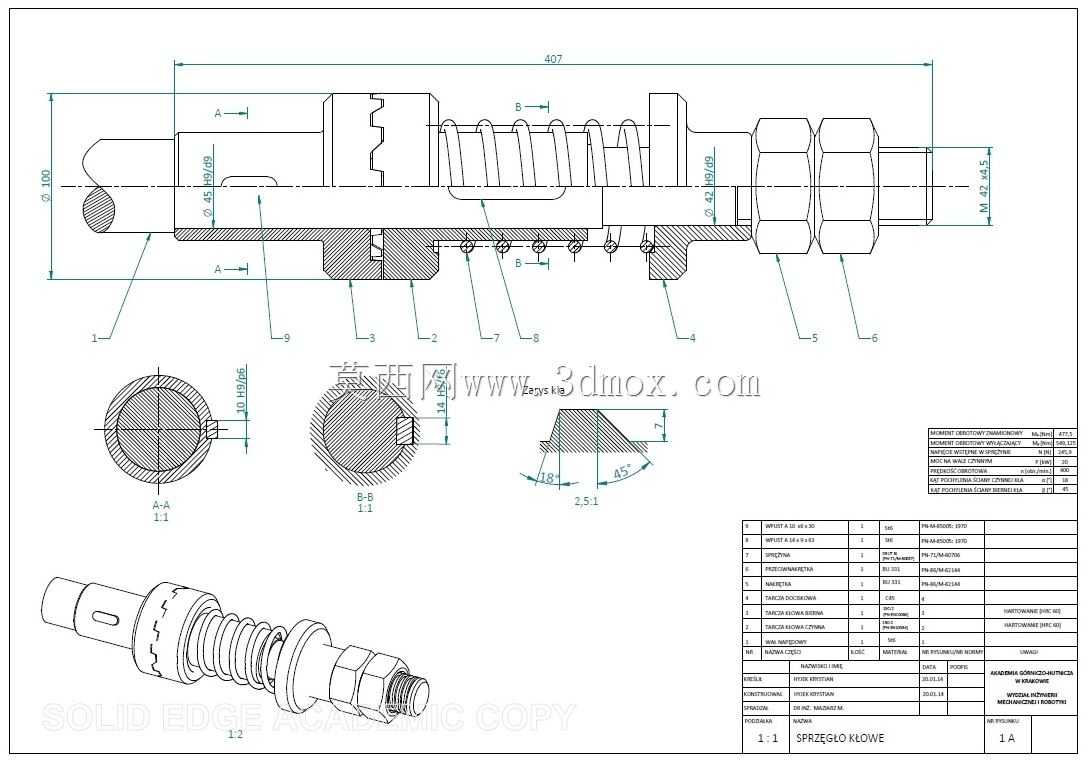

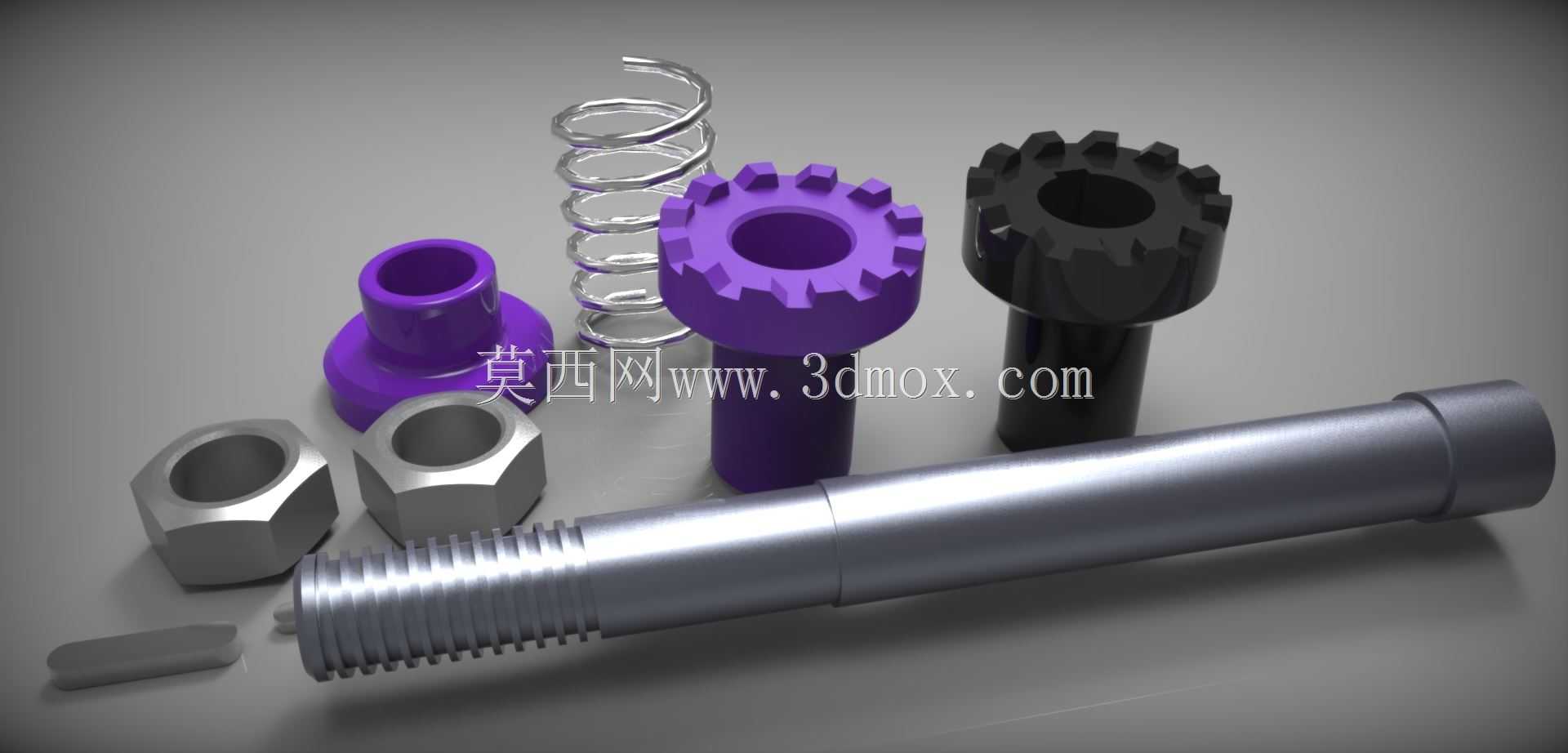

做三维建模的时候,先从轴类基础零件开始绘制,先拉伸出输入输出轴的主体轴段,切出键槽、螺纹段和轴肩定位面,再单独绘制爪盘零件,先做盘体的回转特征,再阵列切除出端面的凸爪结构,注意爪形的啮合角度要和打滑脱开的行程匹配,避免齿面干涉。弹簧部分用螺旋扫描特征生成,线径和中径要匹配轴段的安装空间,保证弹簧压缩到极限行程时不会出现并圈碰磨。六角螺母和锁紧螺母可以直接调用标准件库的模型,只需要匹配对应螺纹规格即可。整体装配的时候先固定输入轴组件,装入主动爪盘后套入弹簧,再装入从动爪盘和输出轴段,最后拧入调整螺母和锁紧螺母,做装配干涉检查的时候要重点验证爪盘脱开的轴向行程范围内,所有零件都不会出现碰撞,弹簧的压缩量范围要在材料允许的形变区间内。安装边界上,整个组件的径向最大尺寸是爪盘的外圆直径,轴向总长度会随锁紧螺母的调整位置小幅变化,选型时要预留出至少10mm的轴向调整空间,轴端的键槽尺寸要和配套传动件的键宽匹配,保证扭矩传递的可靠性。
