40X46毫米高爆榴弹外观结构造型

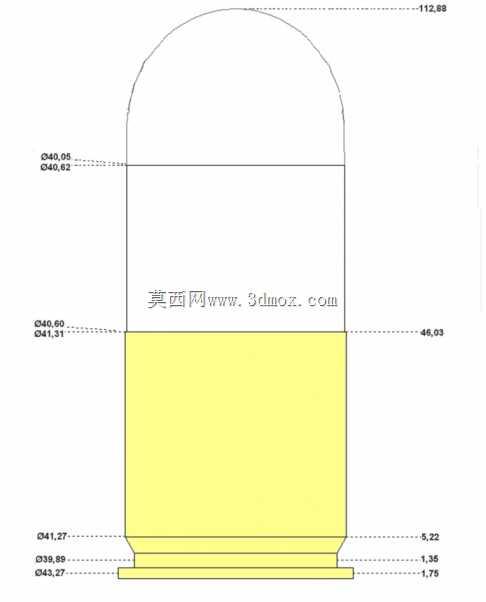

该款40X46毫米规格的高爆榴弹造型，主要适配低压榴弹发射器的配套展示、战术教具制作以及非功能性复刻展品的生产场景，在国防教育展馆展品搭建、战术模拟道具开发、军事题材文创周边制作领域有着广泛的应用空间，能够为相关场景提供高度还原的外形参考，避免实装弹药带来的安全管控风险。从实际用途来看，该造型还原的是配用于单兵手持榴弹发射器的弹药外形，这类弹药在实际列装中主要用于填补单兵手榴弹与迫击炮之间的火力空白，可对近距离掩体后的有生目标、轻型装甲目标形成有效毁伤，而本次还原的造型仅保留外形尺寸特征，不涉及任何功能性结构设计，完全服务于外观展示与复刻制作需求。在功能特性的还原上，该造型严格遵循实弹的外部分段结构特征，弹头部分采用圆弧钝头设计，能够在展示中还原实弹的气动外形特征，弹身部分按照实弹的引信段、战斗部段、药筒段做了明确的分层结构区分，不同分段的外径差、衔接台阶都做了精准还原，弹体底部的底缘凸边结构也完全匹配发射器的膛内定位边界，能够适配对应口径发射器模型的装填展示需求。设计思路上，整个造型以实弹的二维工程图纸为基准，优先保证外部轮廓尺寸的精准度，将弹体总长度、最大外径、各分段的轴向长度、底缘厚度等关键安装边界尺寸作为核心设计基准，没有对内部装药、引信等功能性结构做还原，仅保留两个匹配外形尺寸的实体结构，既能够满足3D打印、手板制作等复刻工艺的成型要求，也避免了涉及功能性弹药的结构风险。外形尺寸方面，该造型严格遵循40毫米口径弹药的尺寸规范，弹体最大外径与40毫米发射器的膛内适配尺寸完全匹配，总长度控制在46毫米的规格范围内，各分段的衔接位置、表面色带的分布位置都与实弹外观保持一致，弹体底部的凸缘尺寸完全适配对应发射器的退壳、定位结构边界，在制作展示道具时可直接装入对应比例的发射器模型中，无需额外调整尺寸即可完成装填展示，能够满足各类展示场景下的装配还原需求。
