托卡列夫TT-33手枪7.62x25供弹弹匣

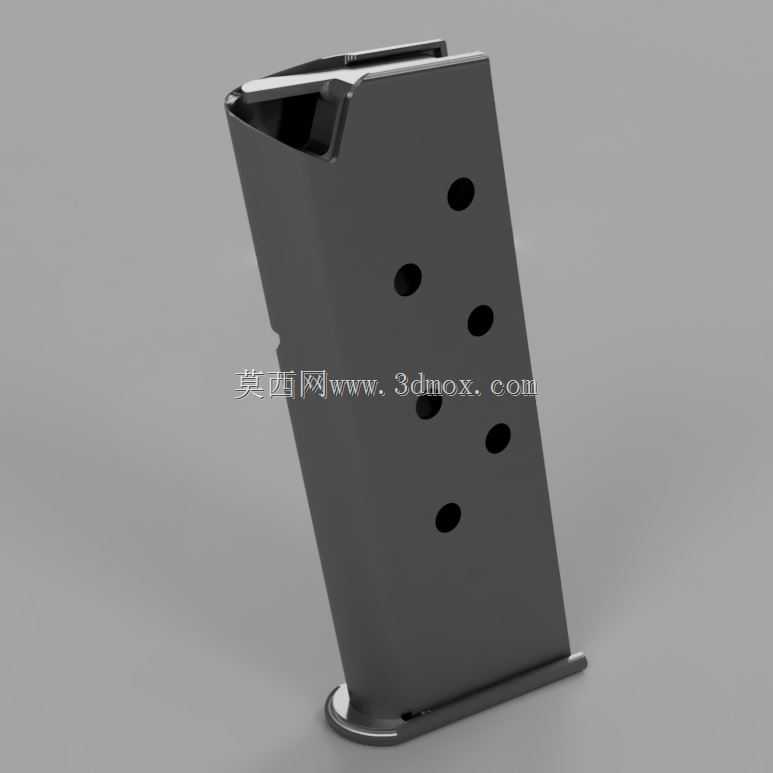

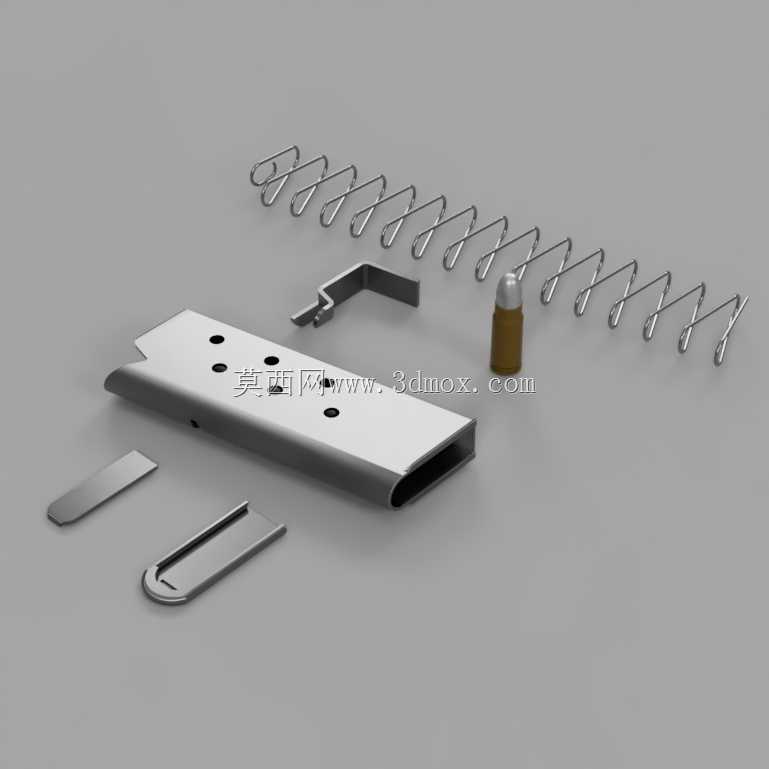

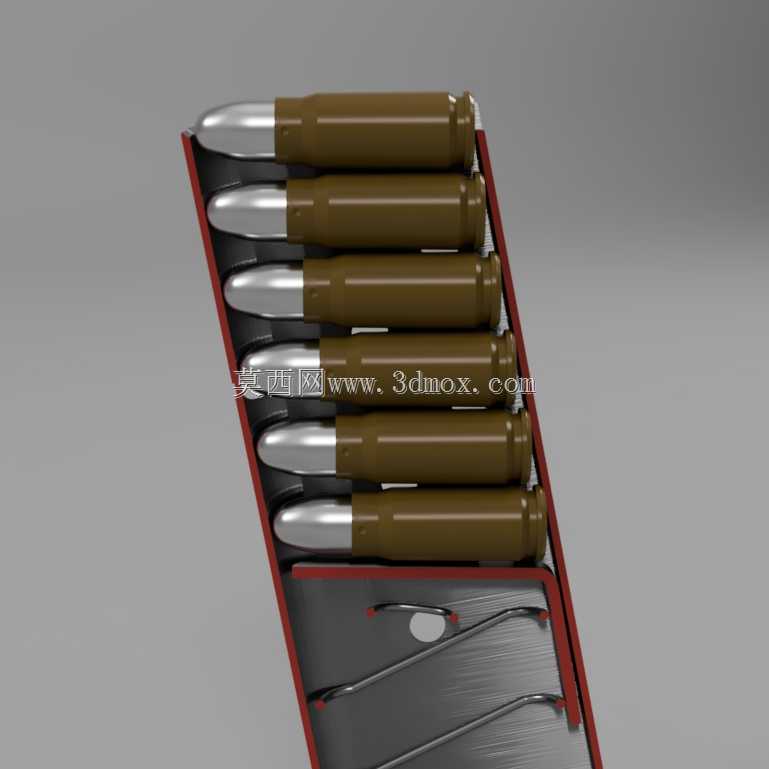

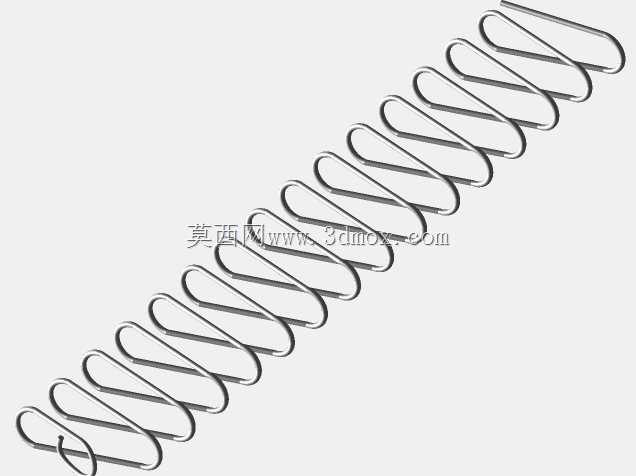

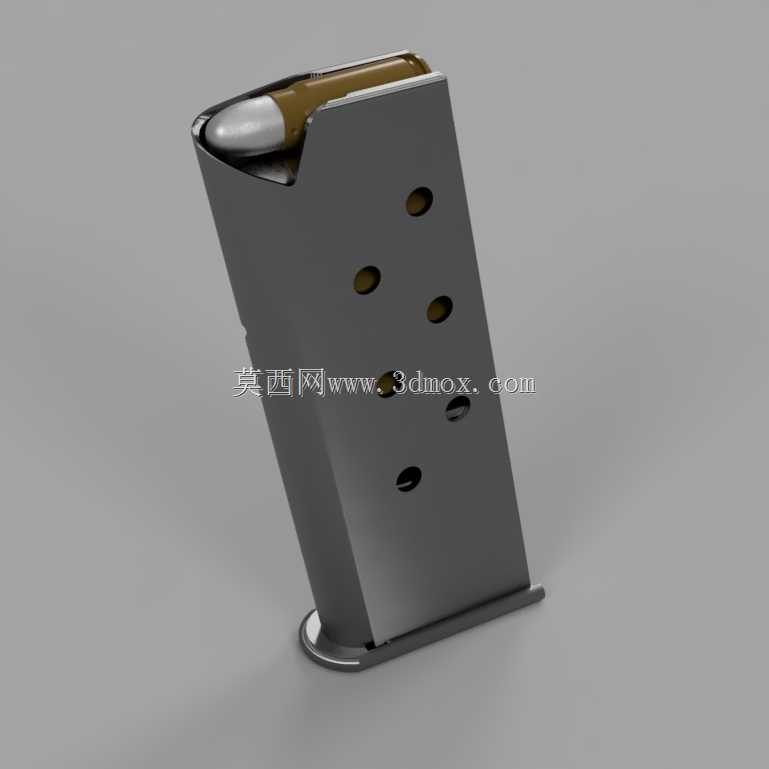

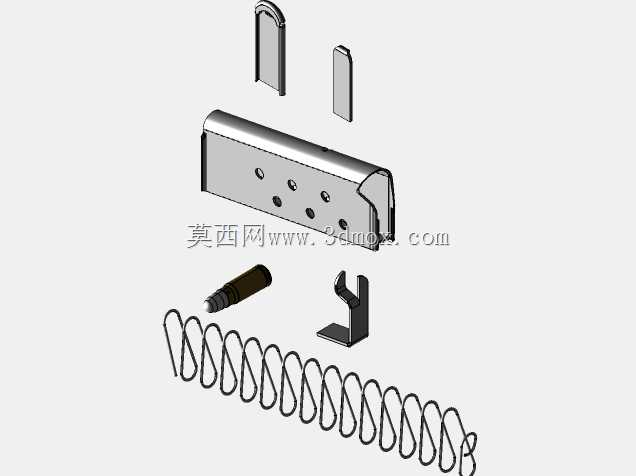

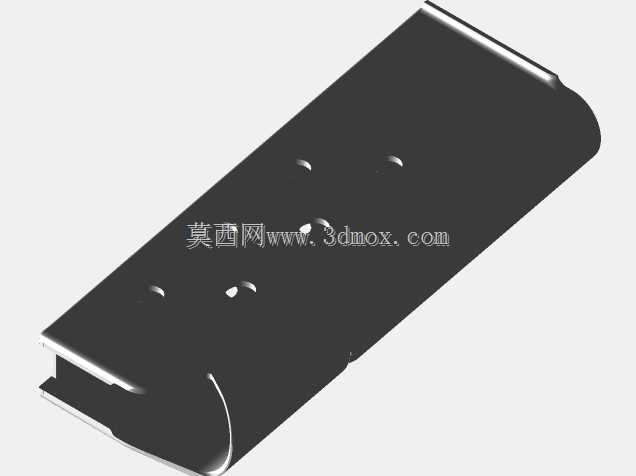

作为轻武器供弹系统的核心组成部件，该弹匣的三维建模完全围绕实装供弹逻辑展开，整体采用双排单进的经典托卡列夫供弹结构，适配7.62x25毫米口径手枪弹的容纳与输送需求。从结构设计逻辑来看，弹匣主体采用薄钢板弯折成型的壳体结构，侧壁开设的观察孔可直观判断剩余弹药存量，同时兼顾壳体减重与结构强度的平衡，避免过度减重导致壳体受挤压变形引发供弹故障。建模过程中对弹匣唇部的尺寸公差做了严格控制，该部位是供弹可靠性的核心边界，唇部的收口角度、抱弹齿的突出量、与套筒进弹坡的配合间隙都按照实装尺寸还原，确保弹药上抬过程中能够顺利对齐弹膛入口，不会出现卡弹、顶弹故障。托弹簧的建模还原了实际的刚度匹配特性，托弹板的行程与弹匣内部容弹空间完全匹配，最上方弹药的抬升高度恰好对齐套筒推弹的初始位置，托弹板两侧的导向凸起与弹匣壳体内部的导向槽配合，保证托弹板上下运动过程中无偏斜，不会出现弹药歪斜卡滞的问题。弹匣底部的端盖采用卡扣式固定结构，与壳体底部的卡槽配合，无需额外紧固件即可完成固定，方便日常维护时拆解托弹簧与托弹板，端盖的外形尺寸与手枪握把底部的安装槽完全匹配，插入握把后能够通过弹匣卡笋可靠锁定，不会出现松脱掉落的问题。从安装边界来看，弹匣整体的外形轮廓完全适配TT-33手枪的握把内部空腔，插入后与握把贴合无突出，侧面的让位槽对应握把内部的弹匣卡笋位置，确保锁定机构能够顺利卡入定位。该模型可用于轻武器结构教学、供弹机构原理演示、影视道具三维制作等场景，建模过程中对各部件的配合间隙做了符合实装的还原，各活动部件可完成模拟装配与供弹动作演示，能够直观展示双排单进弹匣的供弹全过程，帮助结构设计从业者理解轻武器供弹部件的尺寸控制要点与可靠性设计逻辑，尤其是薄壁壳体类零部件的刚度平衡设计、运动部件的导向结构设计、关键配合面的公差控制思路，都可作为同类供弹结构设计的参考依据。
