管翅式水空气换热装置结构设计

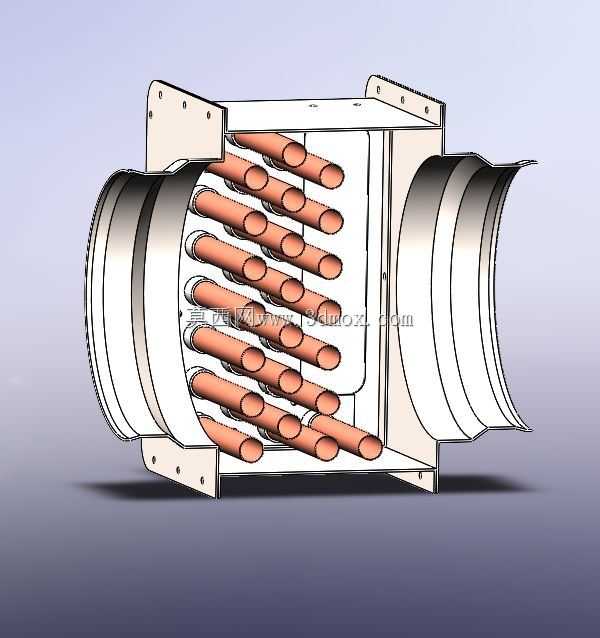

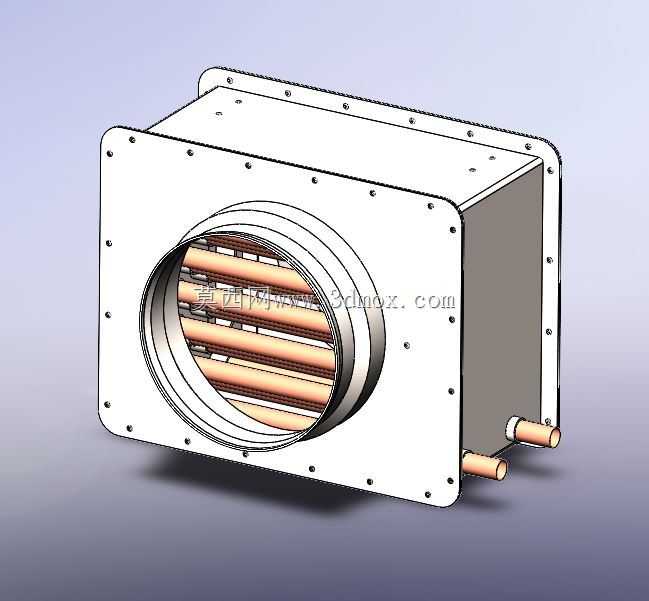

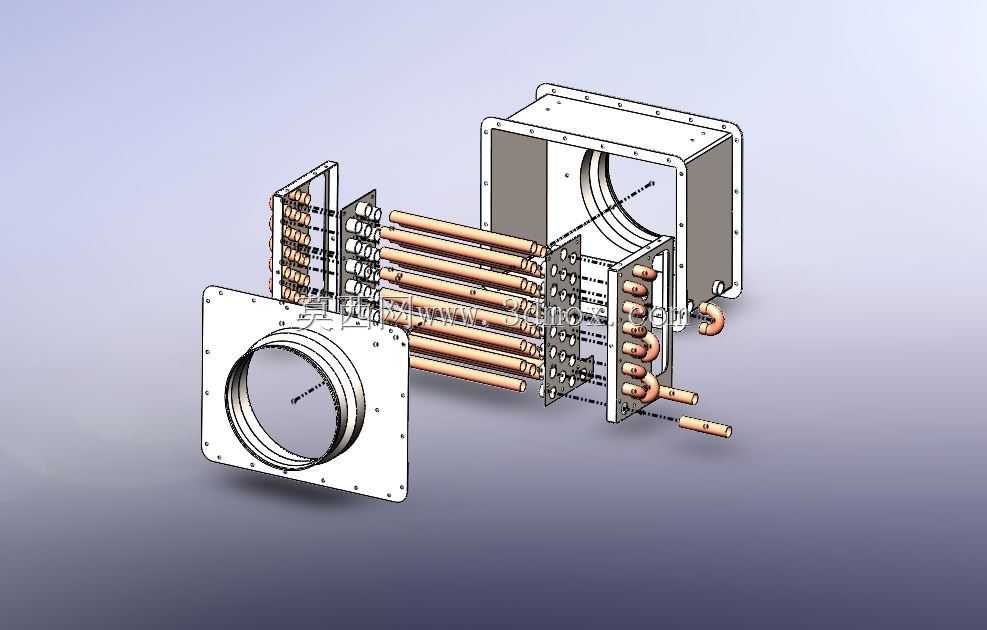

该换热装置主要应用于商用中央空调新风处理段、工业工艺送风调温系统、烘干设备热风循环回路以及数据中心辅助散热场景，核心作用是实现水路循环与空气流道之间的高效热量传递，在冬季可利用高温热水加热流经的室外新风提升送风温度，夏季可通入低温冷水对高温进风进行冷却除湿，也可适配工业生产中的余热回收场景，将生产环节排出的废热通过换热管传递给新进冷风，降低生产环节的热能损耗。从功能特性来看，该装置采用多排平行紫铜换热管搭配外置翅片的核心换热结构，紫铜管路内部走循环水介质，外部翅片大幅拓展空气侧的换热接触面积，两端设置带法兰接口的方形箱体外壳，一侧法兰对接送风管道，另一侧法兰衔接后续风处理段，管组两端通过弯管实现水路的多回程折返，延长水流在换热管内的停留时长，提升整体换热效率，侧边预留的水管接口可直接对接外部水循环管路，安装时无需额外对管组进行二次焊接组装。设计过程中优先考虑了风阻与换热效率的平衡，换热管采用错排排布方式，既避免空气直穿形成换热盲区，又将整体风阻控制在通风系统风机的适配压头范围内，两端的安装法兰预留了均匀分布的螺栓孔位，可直接匹配常规通风管道的法兰安装尺寸，外壳采用钣金折弯焊接成型，边缘做翻边密封处理，避免送风过程中出现漏风漏热的问题，管组与箱体的衔接处设置密封胶条卡槽，安装时嵌入密封胶条即可实现水路与风路的完全隔离，避免出现漏水浸湿风道的问题。外形尺寸方面，该装置整体为方形箱体结构，两端圆形法兰接口的直径适配常规中压通风管道的通用尺寸，箱体宽度与长度适配常见空调机组的段体安装边界，无需对现有空调机组框架进行额外改造即可直接嵌入安装，换热管组采用抽拉式结构设计，后期维护时可直接将管组从箱体内抽出清理翅片积灰，无需拆解整个风路连接结构，大幅降低后期运维的拆装难度。
