BigTreeTech3.5寸触控显示屏结构设计

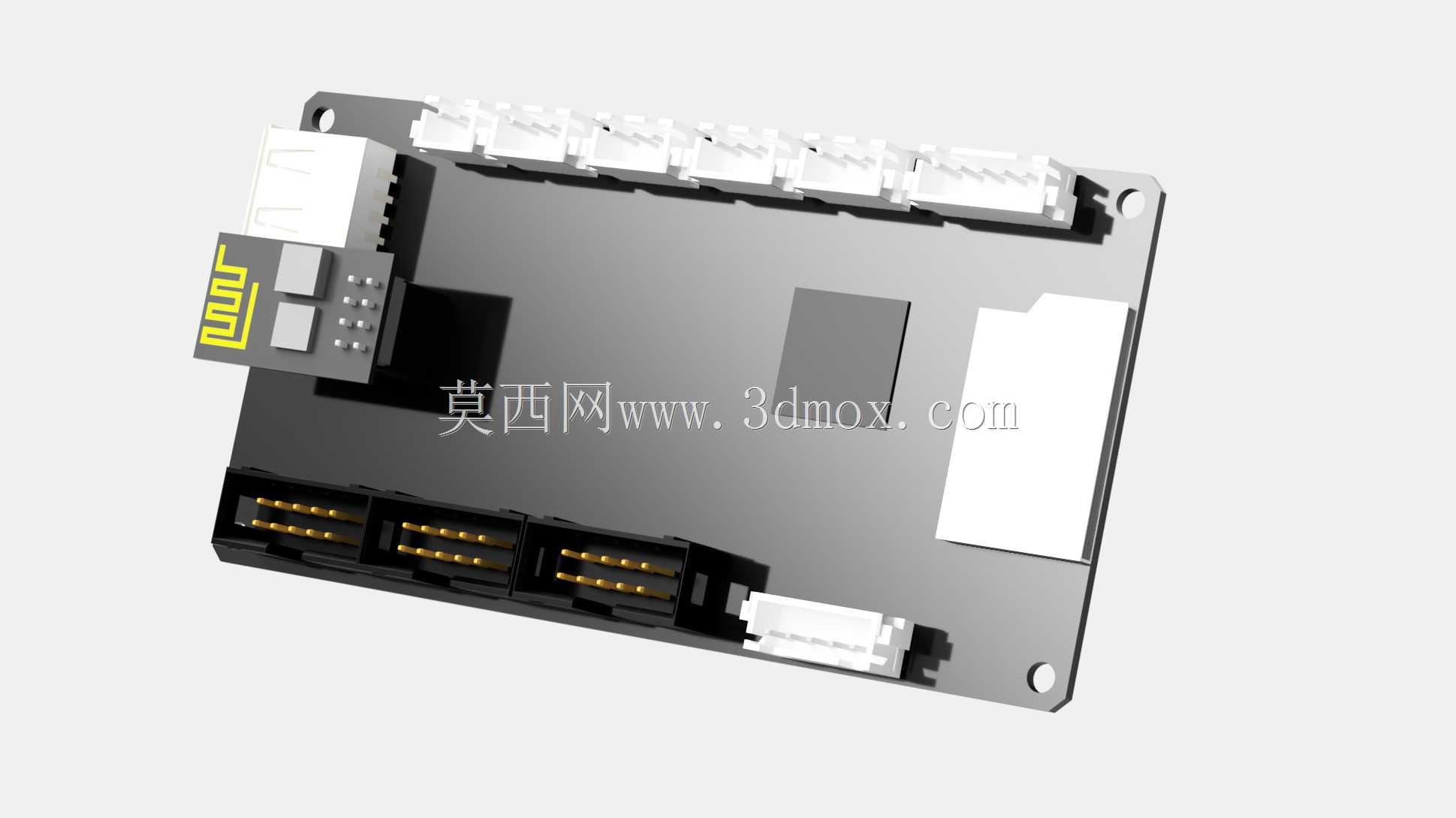

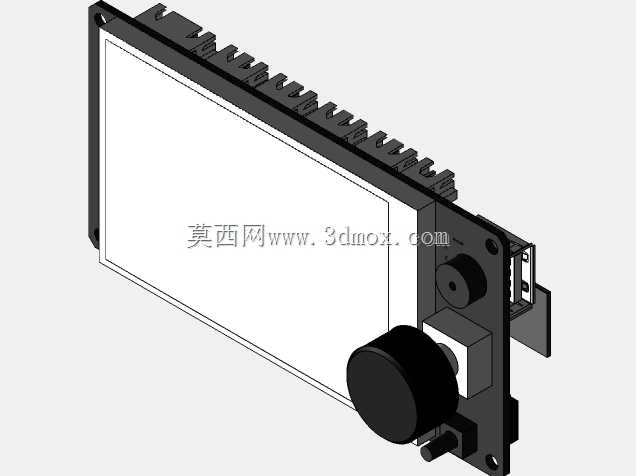

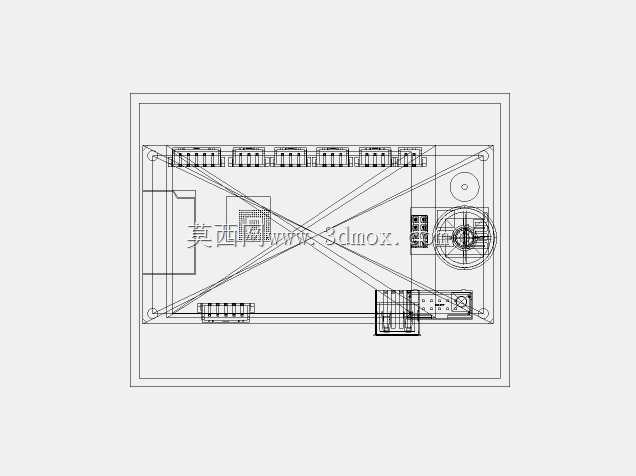

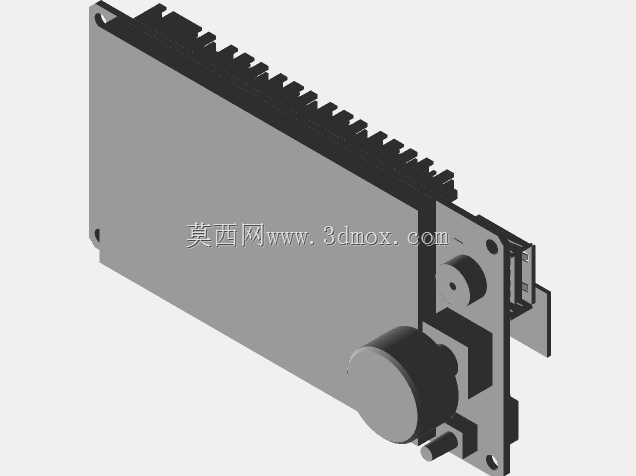

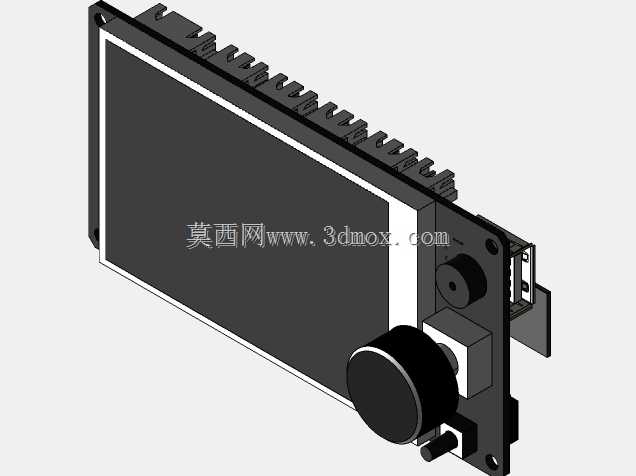

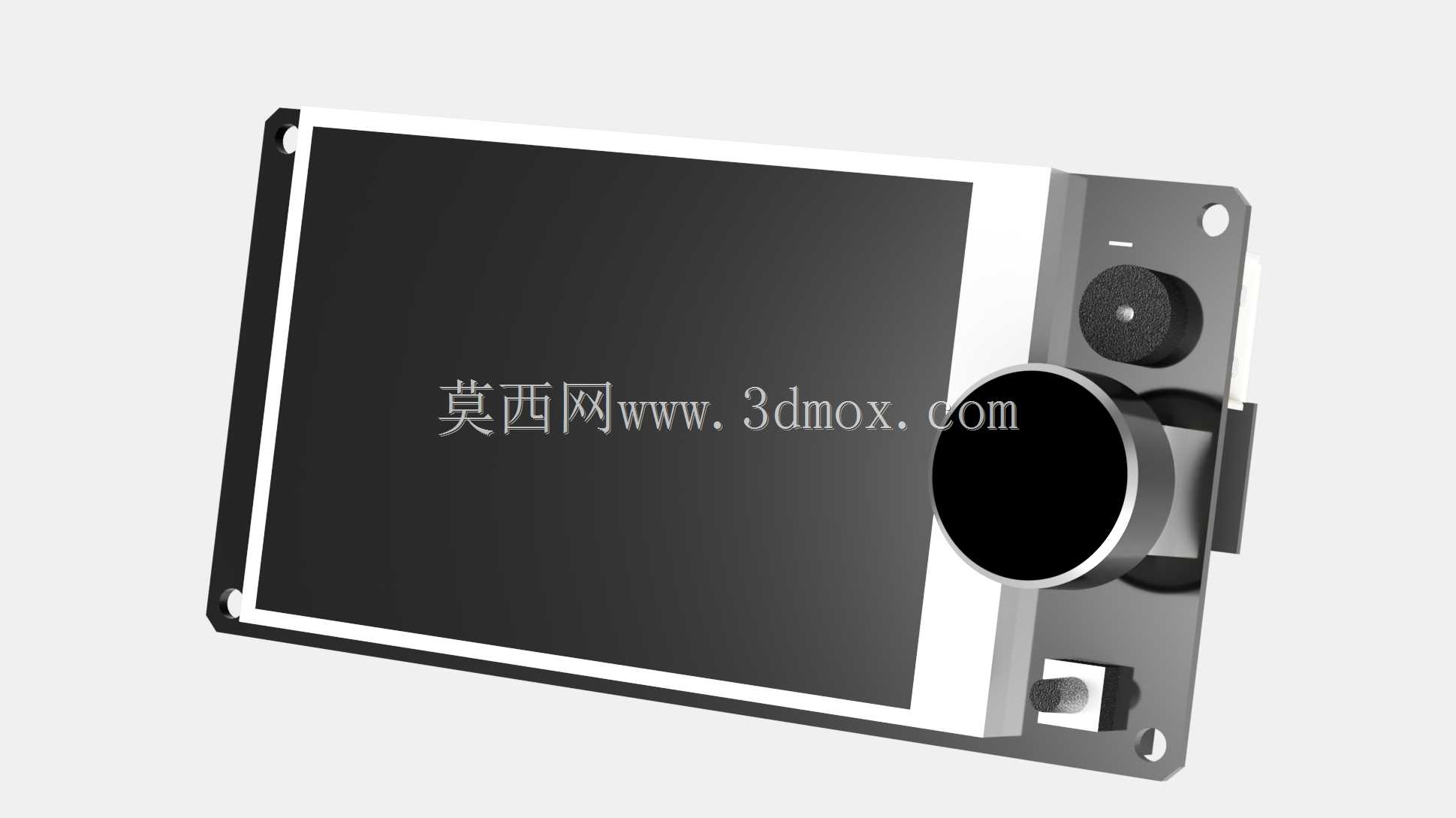

这款触控显示模组是面向桌面级FDM 3D打印设备开发的人机交互核心部件，主要承担设备运行状态可视化、参数调整、功能指令下发的核心作用，在日常3D打印作业场景中，操作人员无需连接上位机，即可通过该模组完成打印文件选择、喷头与热床温度设定、打印速度调节、运动轴手动校准、打印进程实时监控等全流程操作，大幅降低设备的操作门槛，提升桌面级3D打印机的 standalone 运行能力，摆脱对电脑端控制的依赖。从功能特性来看，该模组集成了3.5英寸彩色TFT显示面板与物理旋转编码器旋钮，显示区域可清晰呈现温度曲线、打印进度、剩余时长、运动坐标等核心运行参数，侧边的旋钮支持旋转选择、按压确认的操作逻辑，相比纯触控操作，在车间、创客空间等存在粉尘、操作人员佩戴手套的场景下，物理旋钮的操作容错率更高，反馈更清晰，有效避免触控误触带来的参数错误问题。在设计思路上，该结构采用一体化板载布局，将显示驱动电路、旋钮控制模块、接口拓展区域整合在同一块PCB基板上，外壳边框做了等宽窄边处理，在控制整体模组体积的前提下最大化显示区域占比，屏幕表面预留了贴合防护面板的台阶位，可加装亚克力或钢化玻璃防护层，避免日常操作中刮花屏幕表面，旋钮的安装位置做了下沉式定位设计，确保旋钮旋转时无偏心晃动，按压行程清晰一致，同时在PCB板的四个边角设计了标准安装固定孔位，匹配3D打印机常用的铝型材框架安装间距，无需额外定制转接支架即可完成固定。从安装边界来看，该模组整体外形方正轻薄，屏幕区域与控制区域做了合理分区，背部接口位置预留了足够的线材插拔空间，安装时不会与打印机的挤出机构、运动导轨、线轨滑块等运动部件产生干涉，整体厚度控制在合理范围内，既可以嵌入安装到打印机的前面板预留槽位，也可以通过外置支架安装在设备侧方，适配不同结构的桌面级3D打印机安装需求，同时结构上预留了散热间隙，避免长时间工作时驱动芯片积热导致的显示异常、触控漂移问题，保障长时间打印作业过程中的运行稳定性。
