60x90厘米台式数控雕刻加工设备结构

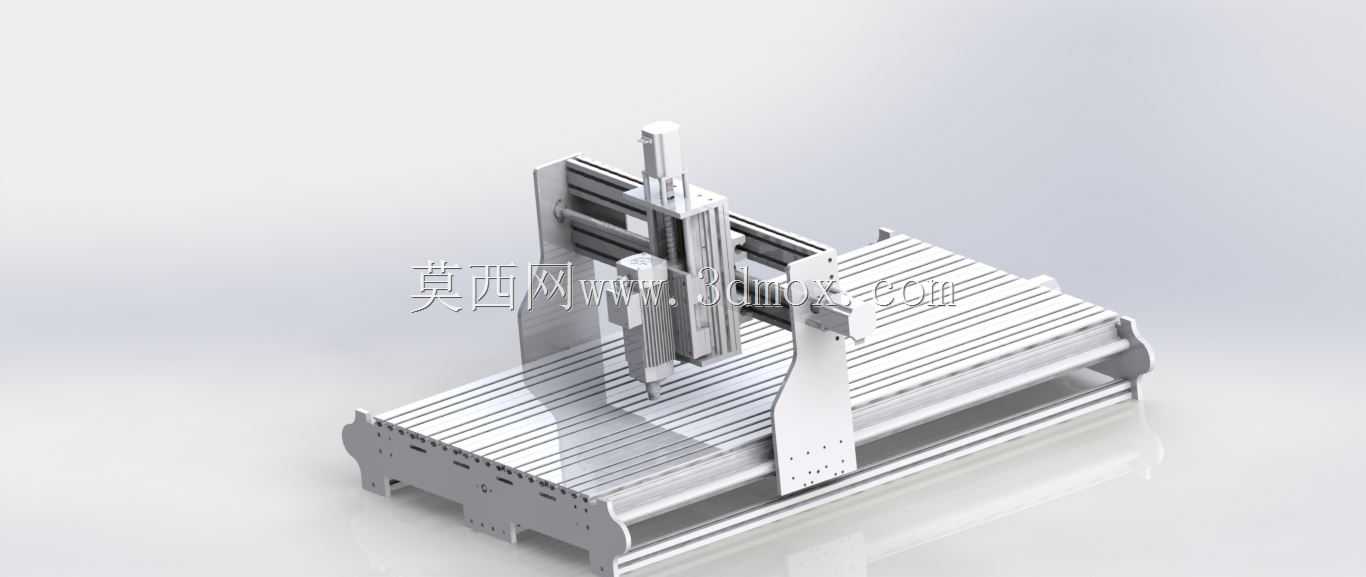

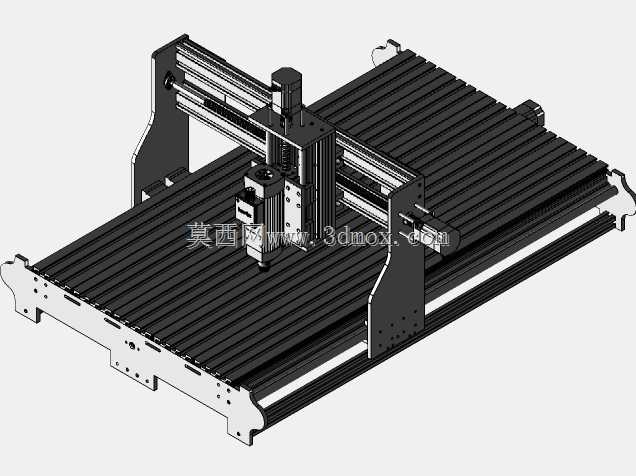

这款台式数控加工设备主要面向小型加工工坊、个人DIY创作、教学实训场景使用，可覆盖木工板材雕刻、软金属铣削、塑料板材切割、工艺标牌制作等多类加工需求，能够替代人工完成重复性高、精度要求稳定的二维及三维切削作业，在广告制作、木工文创、教学实验、小批量零件打样领域有着广泛的应用空间。设备整体采用龙门移动式结构设计，加工台面固定在底座上方，X轴传动组件沿底座两侧的平行导轨布置，Y轴滑座搭载在X轴移动横梁上，Z轴加工主轴组件垂直安装在Y轴滑座前端，这种结构布局能够在保证整体结构刚性的前提下，尽可能压缩设备的整体占地面积，适合空间有限的小型加工场所摆放使用。设备的有效加工幅面为60厘米×90厘米，能够适配市面上常见的标准尺寸板材，底座采用多段铝型材拼接组装而成，型材之间通过角码和紧固件刚性连接，既保证了底座的平面度稳定性，也方便后期的维护拆装与部件更换；台面采用带T型槽的铝型材台面设计，加工时可通过T型螺栓搭配压块快速固定待加工工件，也可根据加工需求加装真空吸附台面，进一步提升薄型板材的装夹效率。传动部分采用高精度直线导轨搭配滚珠丝杠的组合，能够保证各轴移动的平顺性与定位精度，主轴选用高速风冷电主轴，可根据加工材质的不同调整转速，适配不同材质的切削参数要求。设计过程中充分考虑了设备的安装边界，整机的外轮廓尺寸在有效加工幅面的基础上预留了传动组件、驱动电机、走线拖链的安装空间，设备放置时仅需在四周预留十厘米左右的维护操作空间即可，无需额外预留过大的安装间隙；电气控制组件可集成安装在设备底座的侧方空腔内，也可单独外置电控柜，根据使用场景灵活调整布局。设备的龙门立柱采用一体化折弯钢板结构，相比拼接式立柱拥有更好的抗形变能力，能够在主轴高速切削时减少结构震颤，提升加工表面的光洁度；各轴的行程限位处均设置了硬限位挡块与软限位开关，双重防护避免设备超程运行造成的部件损坏。整体结构设计兼顾了加工刚性、组装便捷性与使用维护性，零部件大多采用标准工业配件，后期更换维护成本较低，既适合小型生产场景的连续加工作业，也适合个人爱好者用于创意作品的加工制作，能够满足从简单平面切割到复杂三维浮雕雕刻的多类加工需求。
