小型桌面级木工数控铣床结构设计

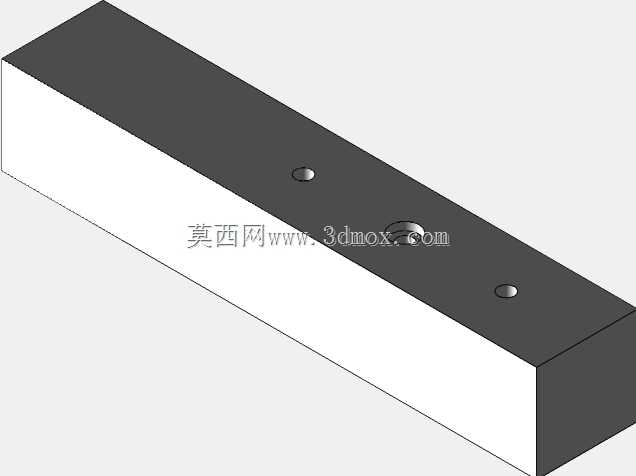

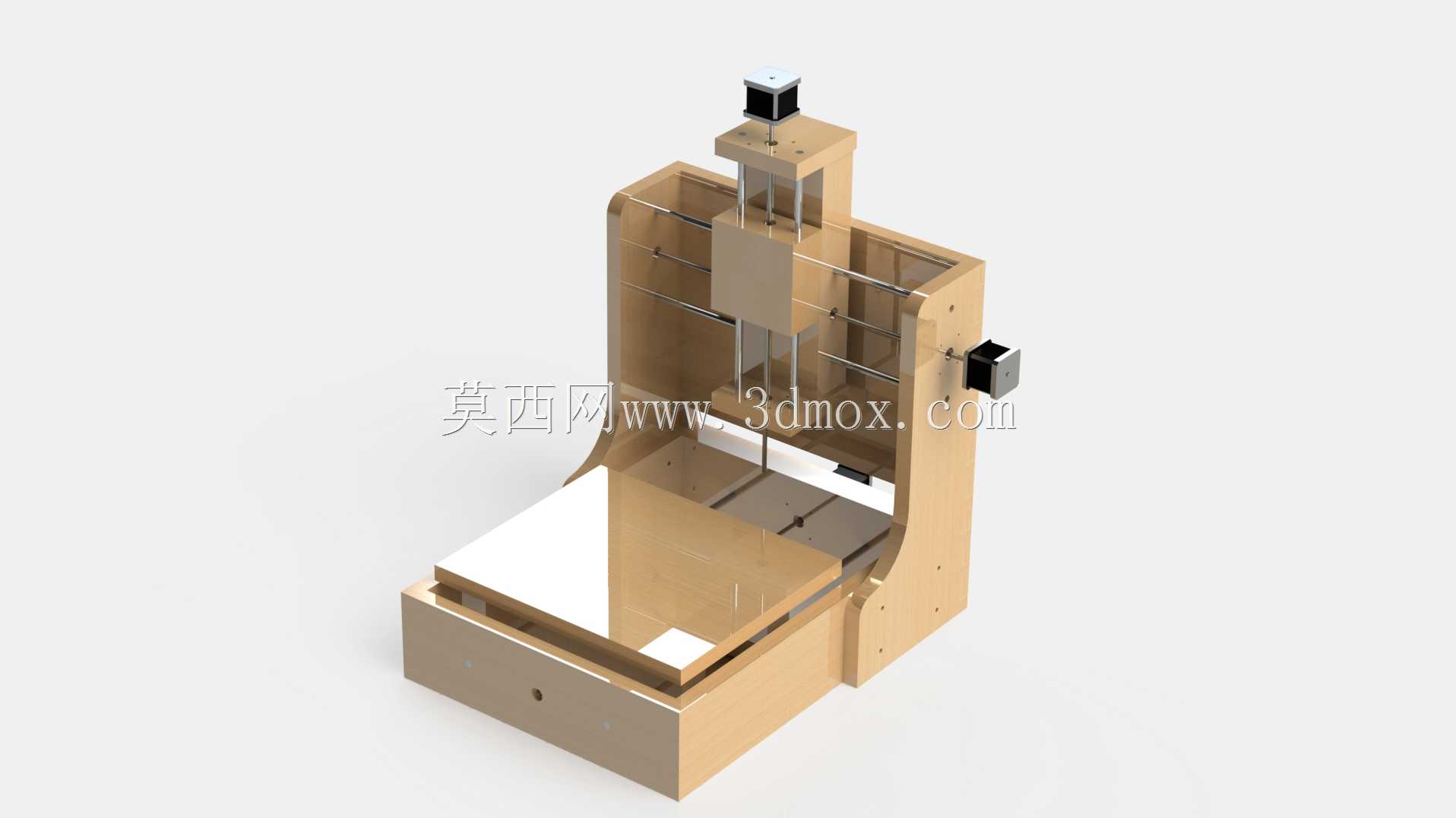

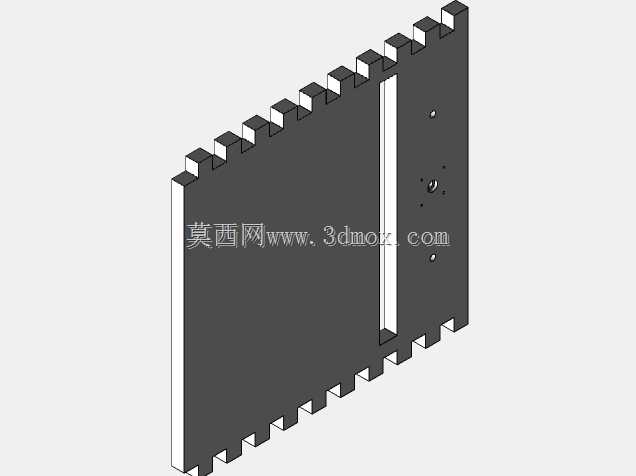

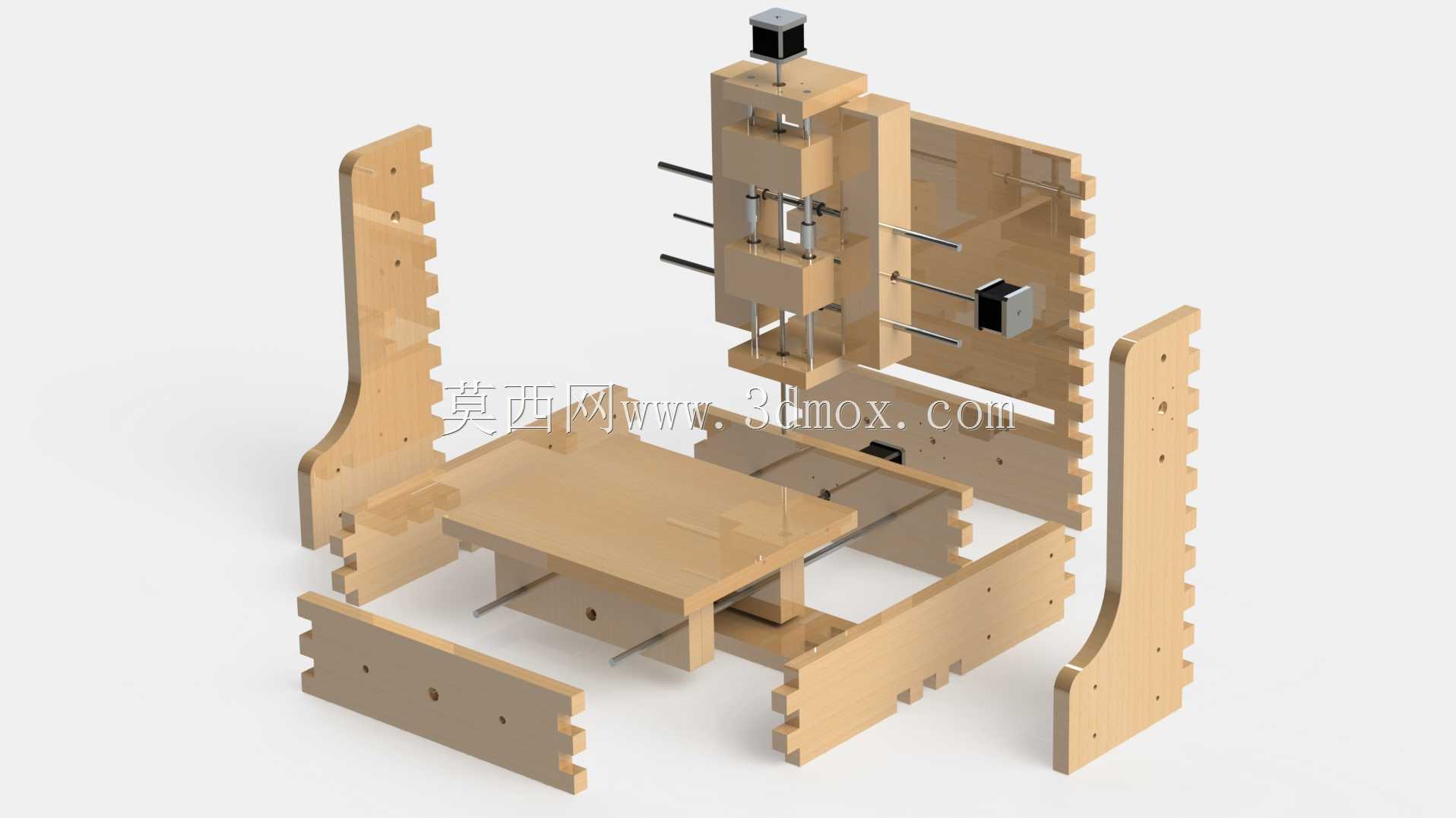

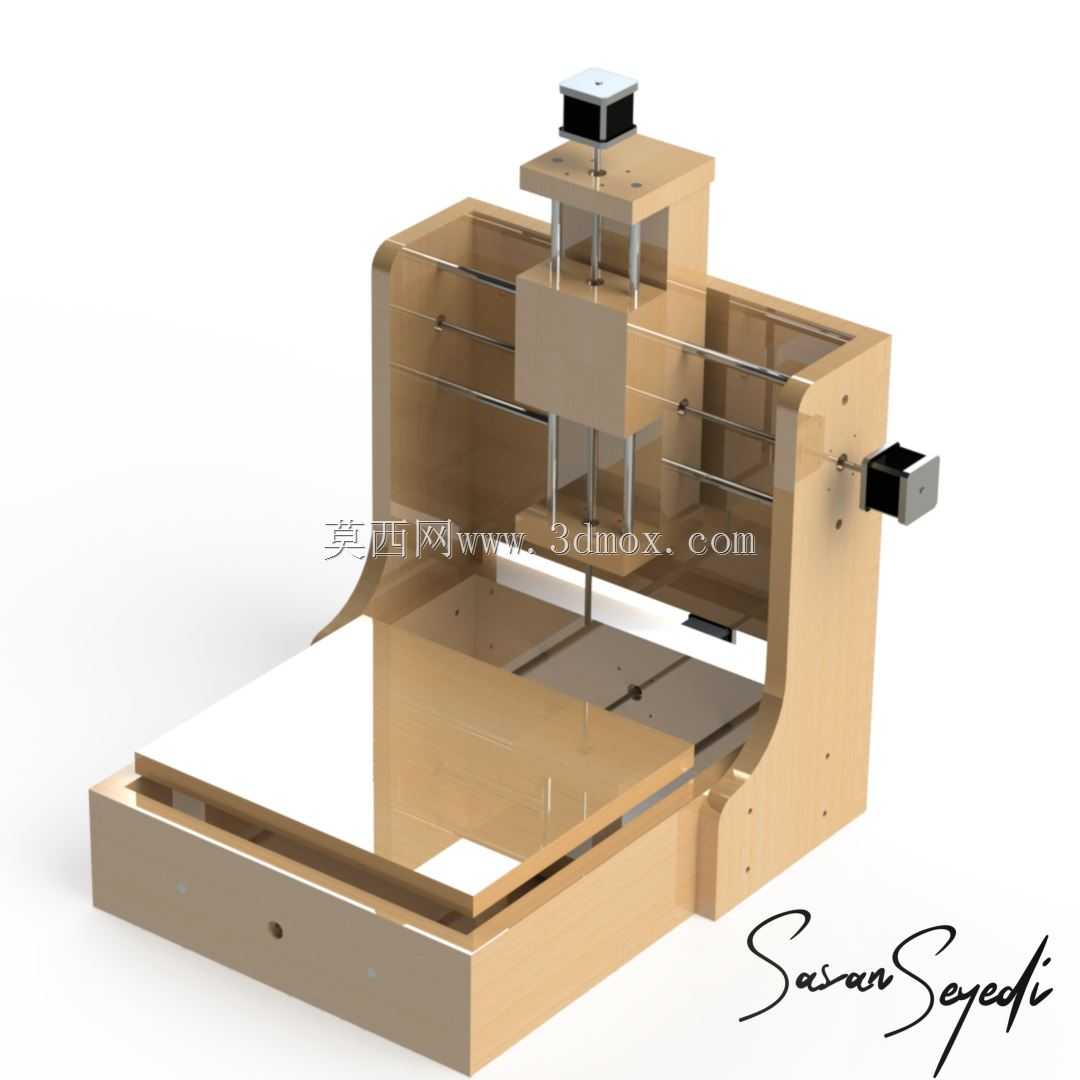

这款小型木工数控铣床主要面向个人木工爱好者、小型手工作坊、创客空间以及院校木工实训场景使用，能够在有限的桌面空间内完成软质木材、薄款实木板材、密度板等常见木工材料的铣削、开槽、轮廓切割、简单浮雕加工等作业，填补了大型工业木工机床占地空间大、采购成本高，无法适配小规模个性化木工制作需求的空白，可用于制作木质手办配件、小型收纳盒构件、个性化木质文创产品、简易家具连接件等小尺寸木质工件，无需占用大面积生产场地，普通家用工作台即可完成放置与操作。设备整体采用框架式木质主体结构搭配金属传动导向组件的设计思路，主体支撑结构选用多层实木板材拼接成型，既能够保证整体框架的结构刚性，抵消铣削加工过程中产生的小幅振动，又能大幅降低设备整体自重，方便使用者根据加工需求挪动设备位置，同时木质主体的加工门槛更低，个人制作者也可参照结构完成自制组装。传动部分采用三轴丝杠搭配直线光轴导向的布局，X轴负责带动工作台完成前后方向的进给运动，Y轴负责带动铣削主轴组件完成左右方向的位移，Z轴负责带动主轴完成上下方向的进刀与退刀动作，三个运动轴均预留了步进电机的安装位置，可搭配常见的开源数控控制板实现自动走刀加工，无需手动推送工件，能够有效提升小批量木工构件的加工精度与加工效率。设备的加工区域位于框架中部的开放式工作台面，工作台面预留了工件装夹的T型槽安装位，可搭配快速压块完成不同形状小尺寸木料的固定，避免铣削过程中工件移位导致加工尺寸偏差。主轴安装位适配常见的高速风冷木工主轴，可根据加工需求更换不同直径的木工铣刀，完成平面铣平、边缘倒角、榫槽加工、曲线轮廓切割等不同类型的加工作业。从安装边界来看，设备整体外形尺寸适配常规家用工作台的摆放需求，底部基座的占地面积不超过普通桌面的可用范围，设备最高点距离工作台面的高度控制在合理区间，不会对室内操作空间造成过高要求，设备后侧预留了控制电路与驱动模块的安装空间，可将所有控制组件集成在设备基座内部，避免外接线路杂乱影响操作。在结构设计上，这款设备充分考虑了个人制作者的加工能力，多数结构件可通过常规木工加工工具完成制作，传动组件均采用通用标准件，无需定制特殊规格的零部件，大幅降低了设备的自制成本与组装难度，开放式的框架结构也方便使用者在加工过程中观察铣削状态，及时调整加工参数，同时便于日常清理加工产生的木屑，维护保养十分便捷。
