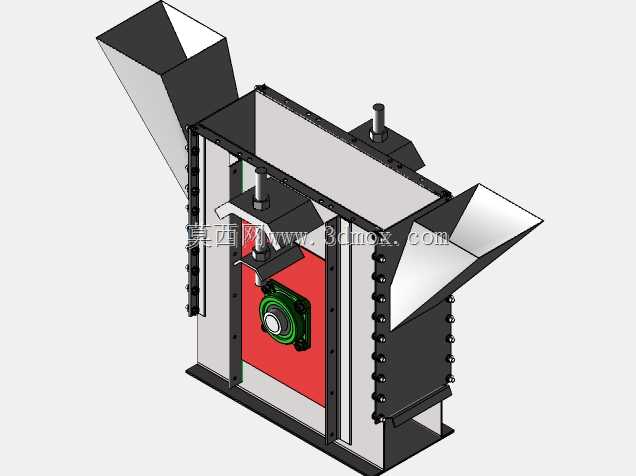

斗式提升机靴部进料承载结构设计

斗式提升机靴部作为整台提升设备的底部核心承载与进料衔接部件，广泛应用于粮食仓储、建材加工、矿山散料转运、化工粉体输送等多个散料处理场景，是衔接低位进料端与垂直提升段的关键结构，直接决定设备进料顺畅度、底部物料装载效率以及运行过程中的密封防漏表现。该结构在实际生产中主要承担两个核心作用，一是承接从侧向进料口导入的散状物料，将物料平稳引导至运行至底部的料斗内部，避免物料直接冲击牵引构件造成设备磨损；二是作为提升机底部的密封围护结构，阻挡物料在料斗装料过程中向外撒漏，同时为底部张紧装置、从动轮组件提供稳定的安装支撑空间。从功能特性来看，该靴部结构采用双侧斜向进料口设计，可适配两种不同方向的来料管线对接需求，进料口采用扩口式斜导面结构，能够有效降低物料下落过程中的卡堵概率，对于颗粒状、小块状以及粉体类散料都有较好的适配性；主体围护结构采用螺栓拼接的板式装配结构，侧板与端板之间通过密集螺栓紧固，既保证了结构的整体刚性，也方便后期拆卸清理内部积料、检修底部轮组组件；正面预留的轴承座安装位可直接适配从动轴组件的装配需求，安装位周边做了加厚补强处理，能够承受牵引构件运行过程中传递的径向载荷，避免长期运行出现结构变形。在设计思路上，该结构充分考虑了散料输送过程中的实际工况，内部导料面的倾斜角度经过反复校核，大于常见散料的自然安息角，保证物料能够顺利滑入料斗不会在底部积料；上下连接法兰采用标准孔位设计，可直接与上部提升机机筒段实现无缝对接，不需要额外做转接加工；两侧的张紧装置安装位预留了足够的调节行程，能够满足皮带或板链牵引构件在长期运行磨损后的张紧调节需求，不需要对主体结构做二次改造。从安装边界来看，该靴部结构的底部采用平整的安装底座设计，可直接固定在混凝土基础或者设备配套钢架上，底座的安装孔位按照通用提升机的安装规范排布，适配多数同规格提升机的基础尺寸；整体外形的宽度、高度尺寸充分考虑了车间内的安装空间限制，侧向伸出的进料口长度控制在合理范围内，不会与周边的输送管线、操作通道产生干涉，安装时只需要完成底座固定、上部机筒对接、进料口管线连接以及轴承组件装配即可投入使用，不需要做复杂的现场改制。
