工业用锤式破碎设备结构设计

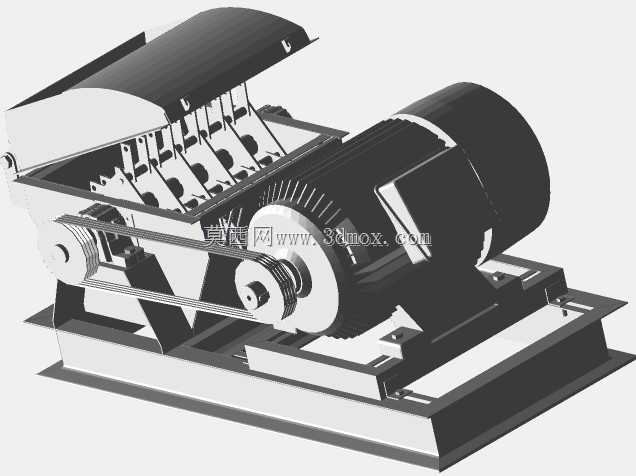

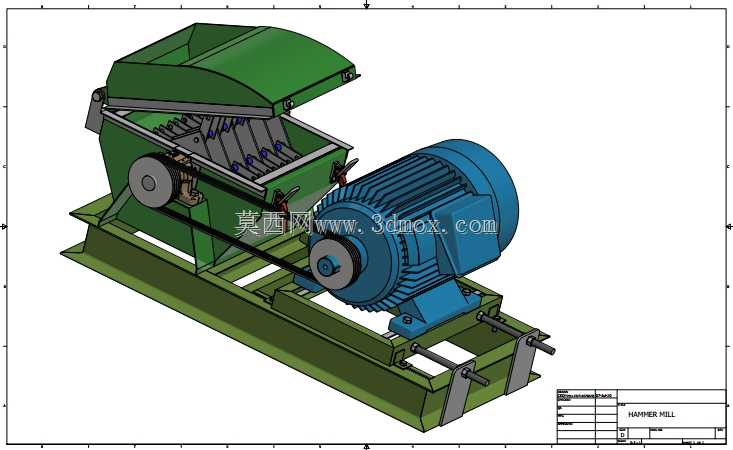

矿料粗碎现场常遇到的问题是，普通破碎设备的机壳开合结构卡涩，检修时要耗费大量人力拆卸螺栓，皮带传动的张紧度没法快速适配不同批次物料的负载波动，长期高负荷运行后机架焊缝容易出现应力开裂。这套锤式破碎设备的结构设计，刚好针对这些现场痛点做了针对性的结构优化。上盖采用单侧铰接的快开结构，合页位置做了加厚的衬套嵌入设计，开合时不会因为机壳内积料卡滞，日常更换锤头、检查筛板的时候，不需要拆解整圈连接螺栓，单人就能掀开上盖完成检修作业，比传统螺栓紧固的机壳节省七成以上的检修时长。传动部分的电机安装座做了可滑移的导轨设计，导轨面铣有定位卡槽，调整皮带张紧度的时候，松开固定螺栓就能沿导轨滑动电机，调整到位后卡入对应卡槽就能锁止，不需要反复测量张紧距，也避免了运行过程中电机移位导致的皮带打滑、传动效率下降问题。机架部分采用型钢焊接的箱型结构，受力集中的电机安装位、转子轴承座位置都加了三角加强筋，焊接位置提前做了坡口处理，焊后通过振动时效消除内应力，就算长期承受锤头击打物料的交变载荷，也不会出现焊缝开裂、机架变形的问题。转子组件的锤头安装槽做了对称式设计，锤头磨损到一定程度后可以翻面继续使用，不需要直接更换新锤头，能降低近一半的易损件消耗成本。机壳内部的衬板采用卡槽嵌入式安装，不需要在机壳上打大量安装孔，避免了物料从安装缝隙漏出的问题，衬板磨损后只需要从卡槽内抽出更换，不用切割焊接。筛板的安装位置做了可调节的压块结构，根据出料粒度要求可以快速更换不同孔径的筛板，压块的压紧力可以通过螺栓微调，不会出现筛板被物料冲击移位的情况。皮带轮外侧加装了半包围式的防护罩，防护罩用薄钢板折弯成型，通过快拆卡扣固定在机架上，日常检查皮带磨损情况的时候不需要拧下多颗螺栓，掰开卡扣就能掀开防护罩。整个设备的结构没有多余的冗余设计，每一处改动都对应现场使用中的实际问题，没有为了外观好看增加不必要的曲面结构，所有棱角位置都做了倒角处理，避免搬运安装时划伤操作人员，各个部件的安装位置都预留了足够的操作空间，就算是在狭窄的车间内也能完成日常维护作业。
