桌面级小型数控雕刻加工设备结构设计

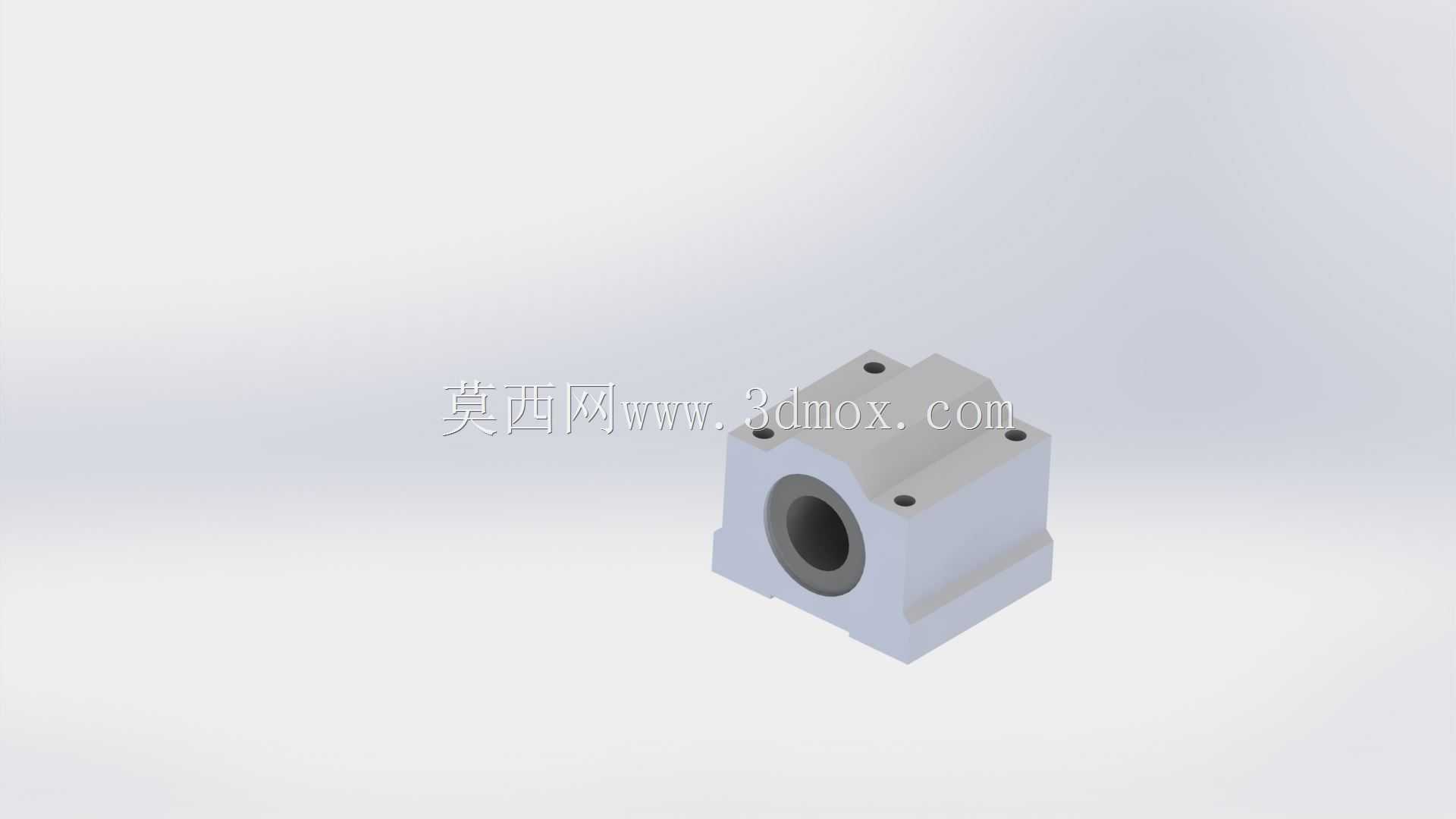

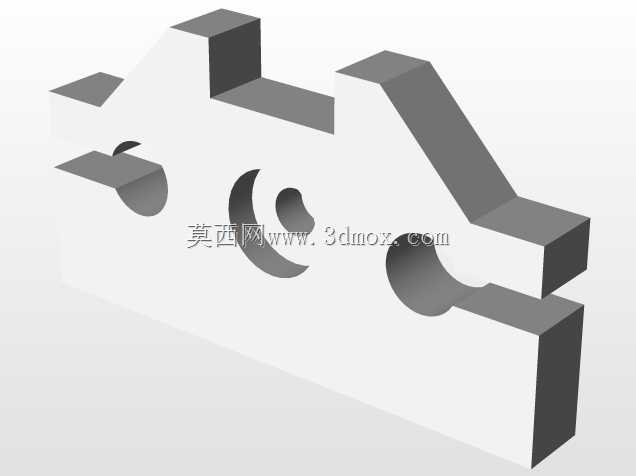

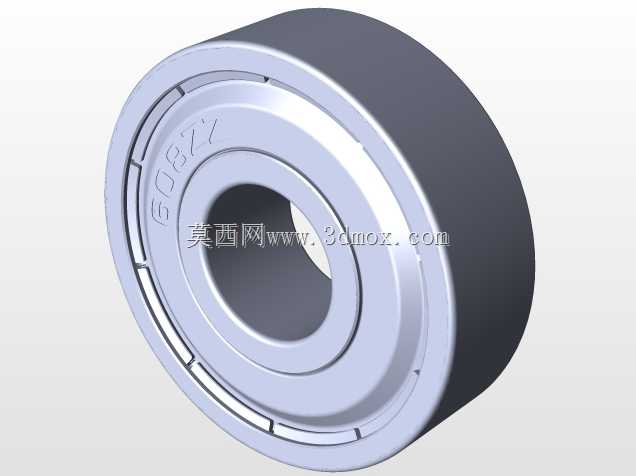

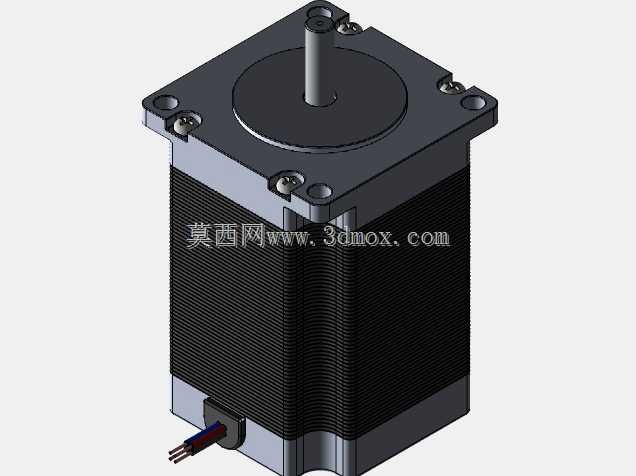

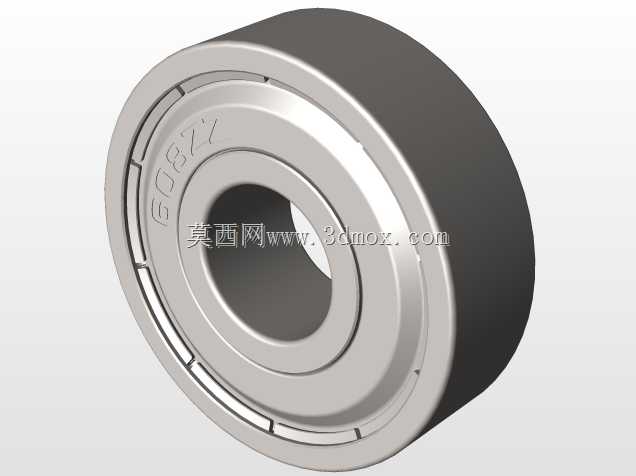

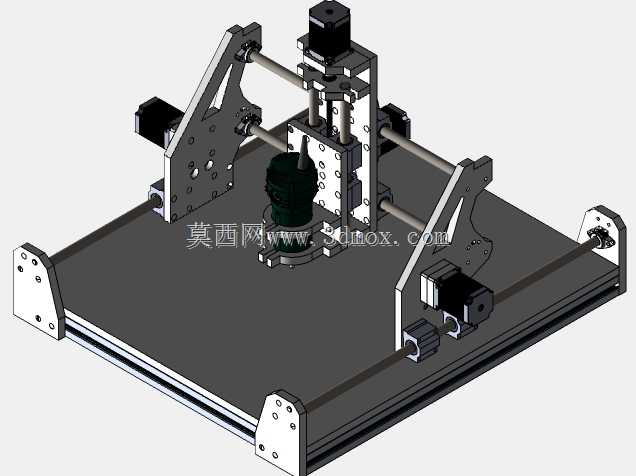

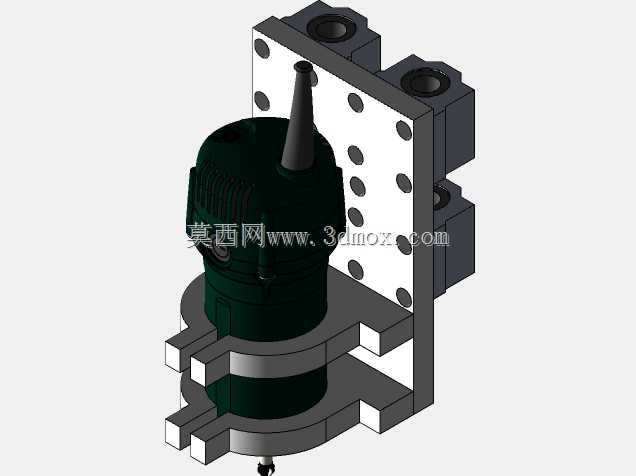

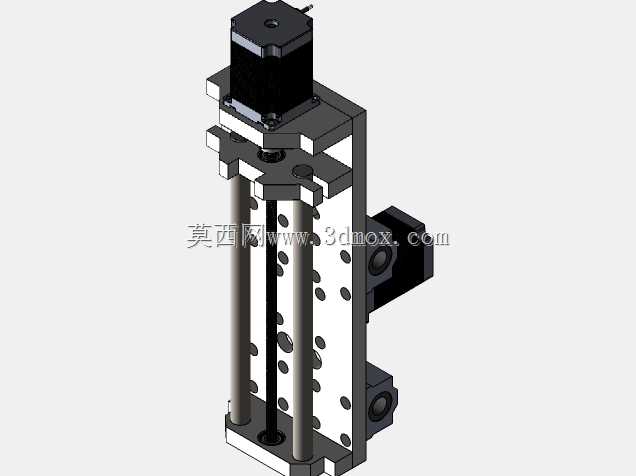

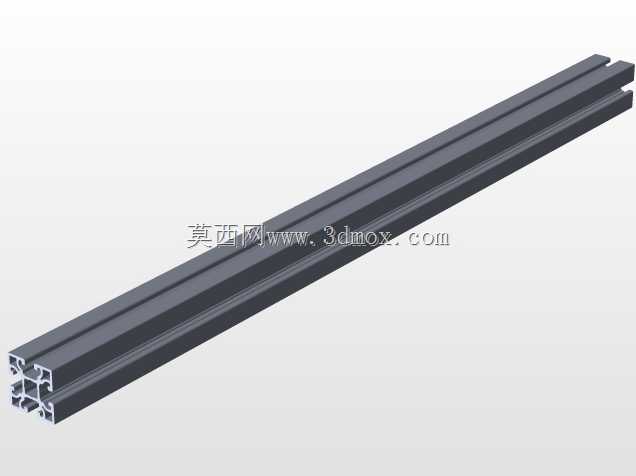

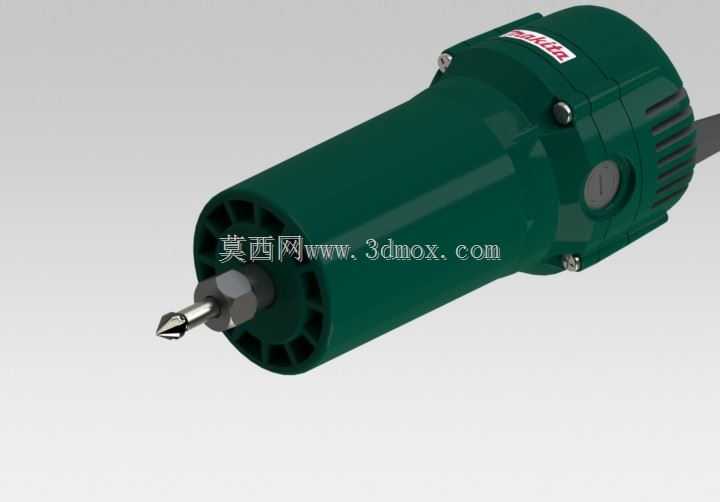

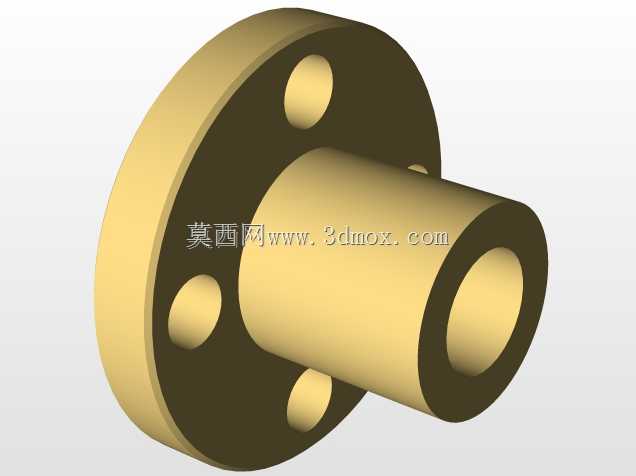

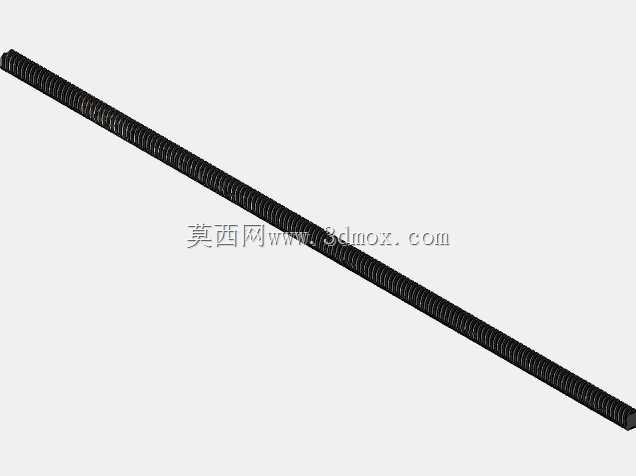

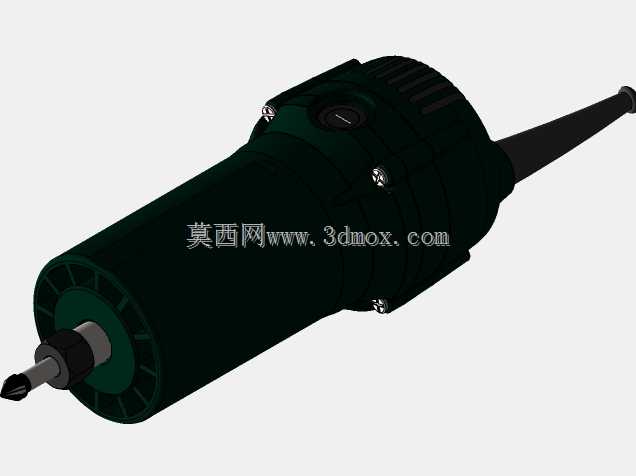

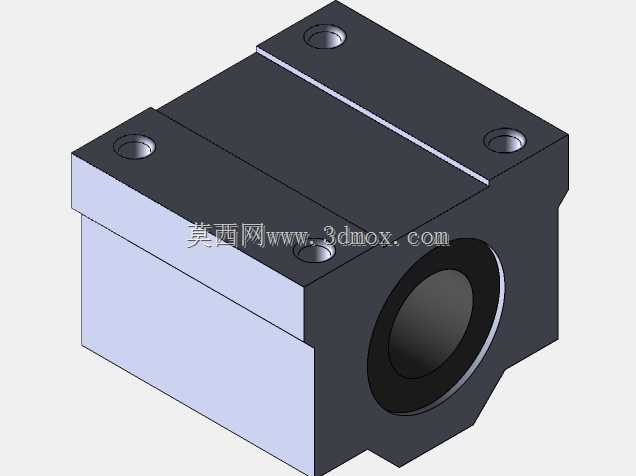

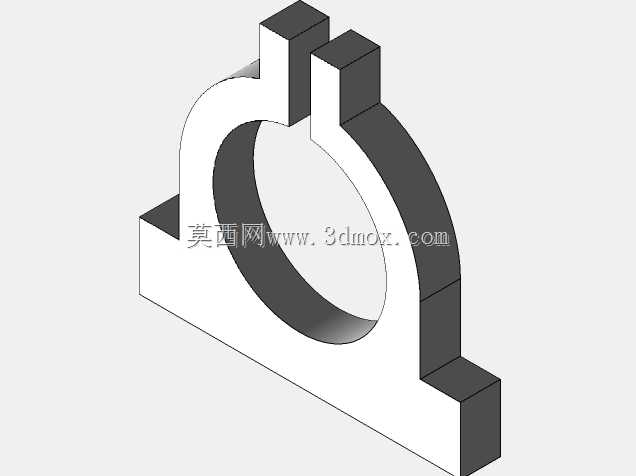

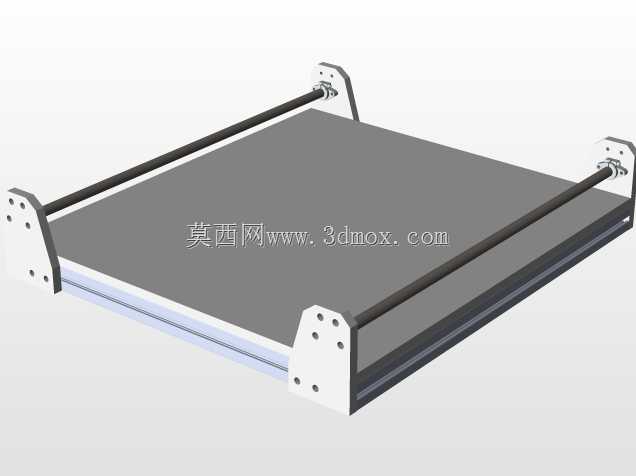

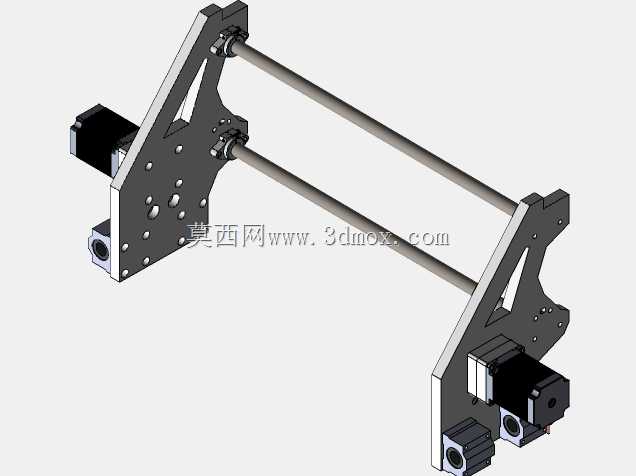

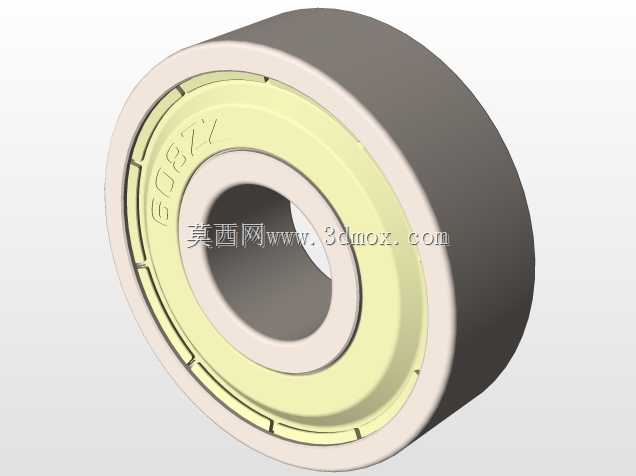

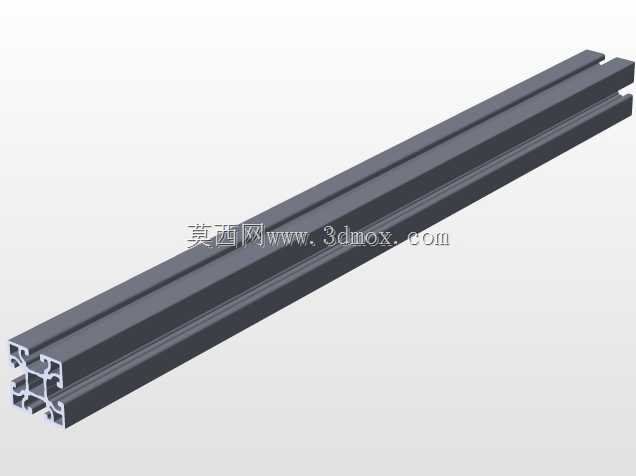

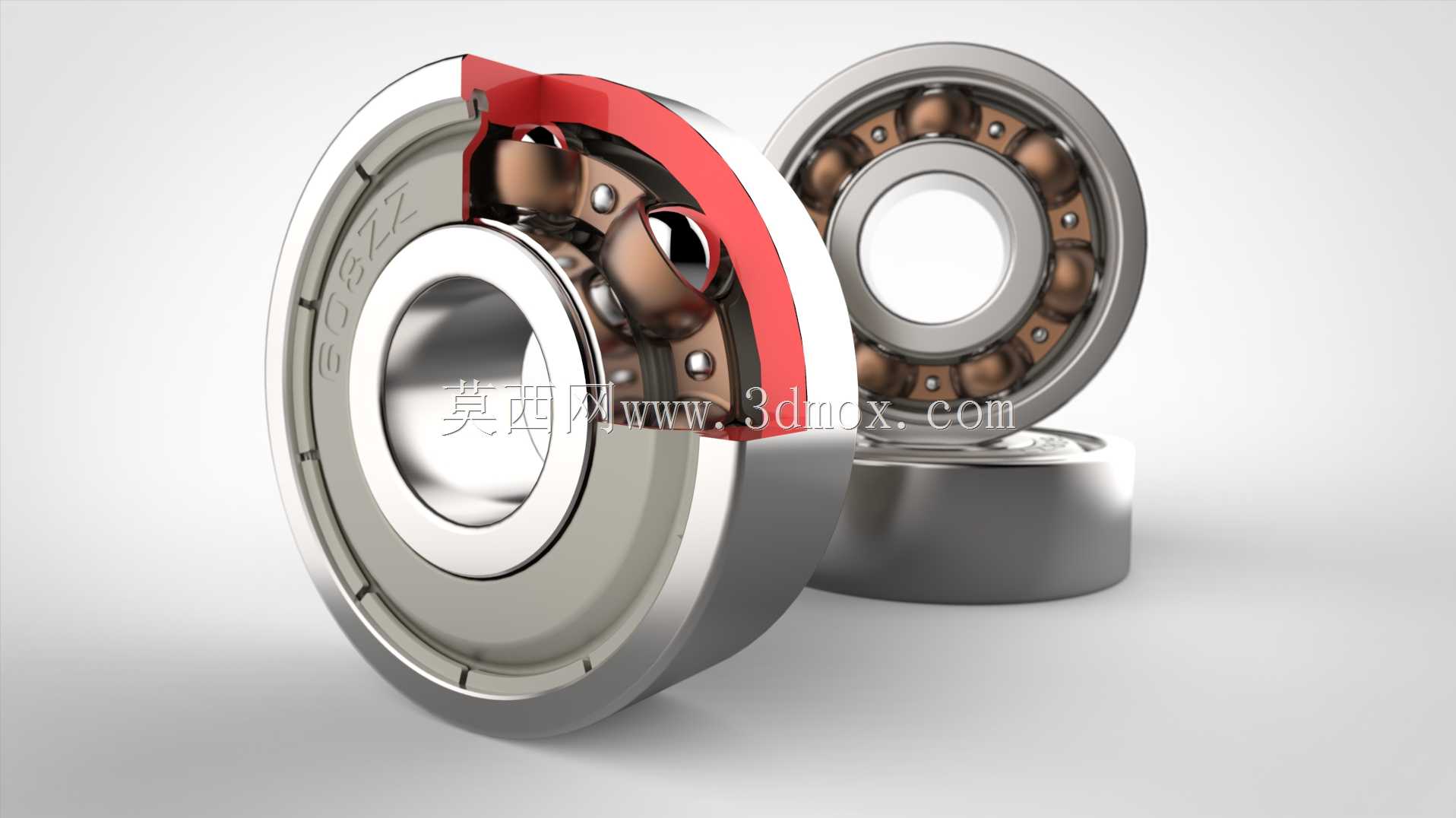

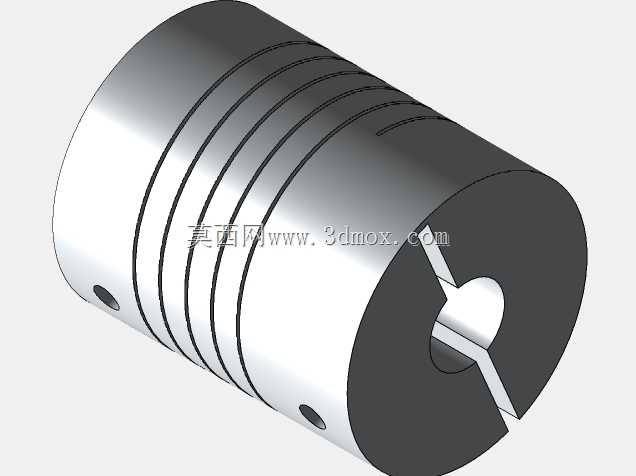

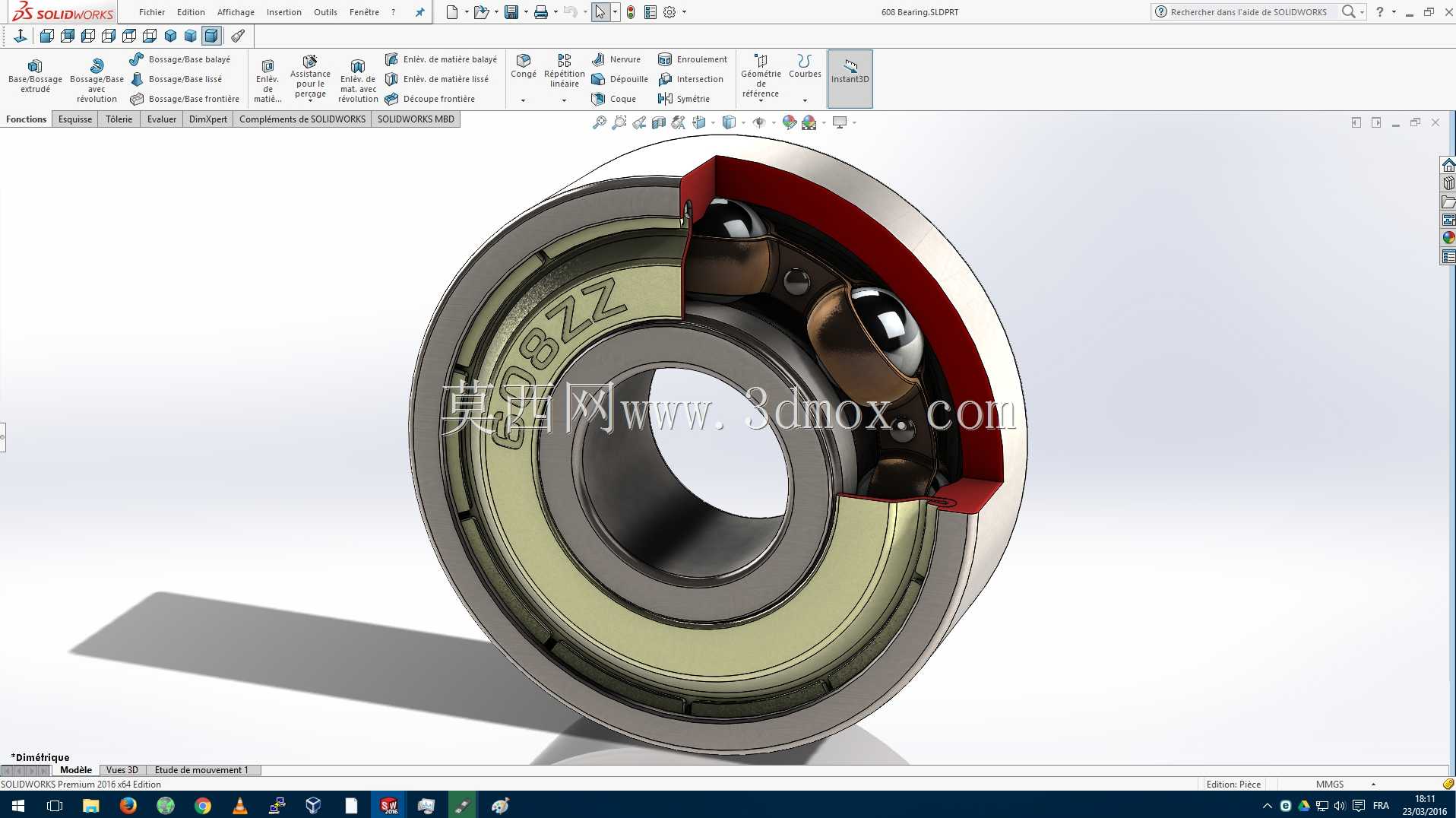

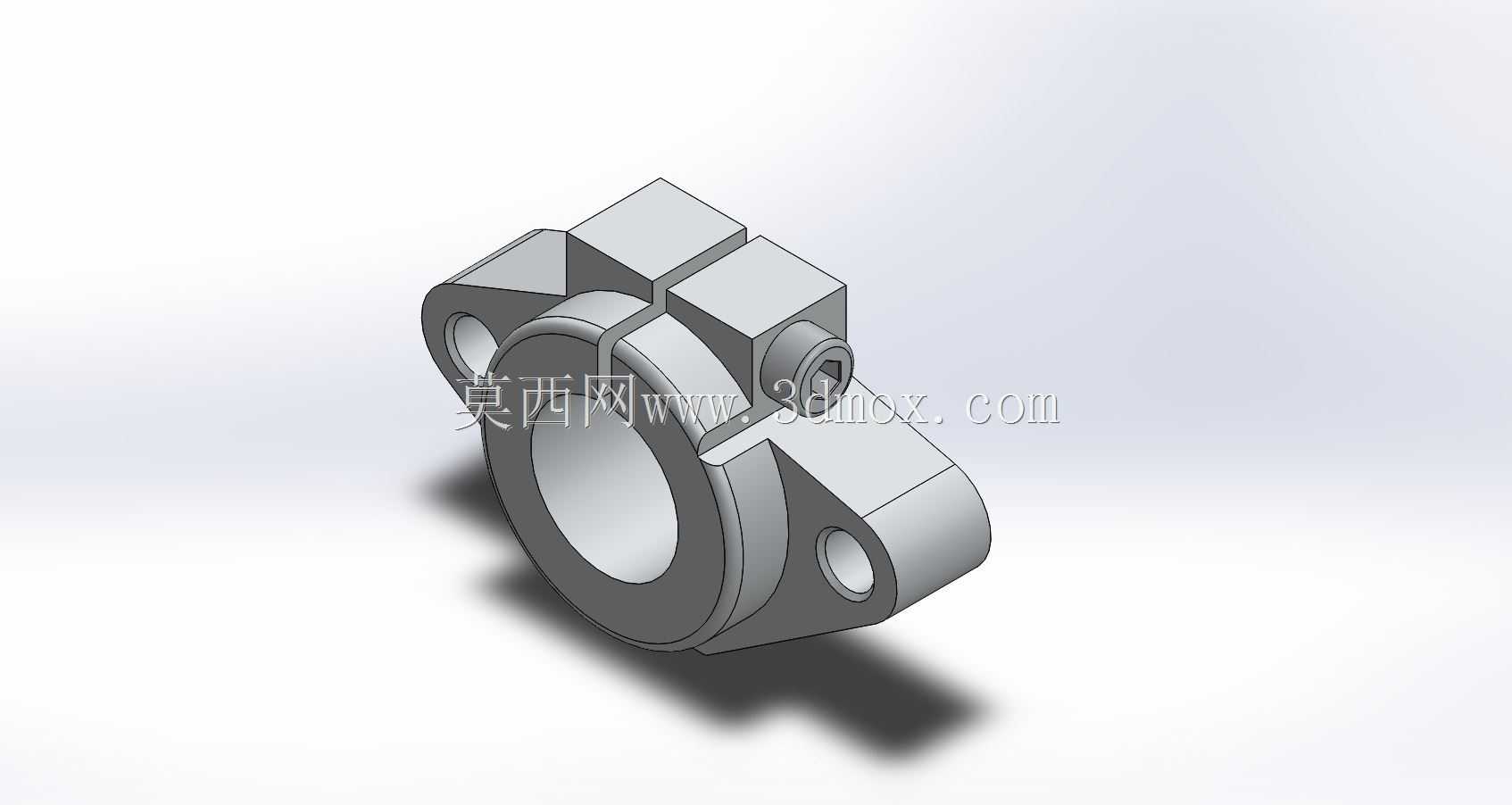

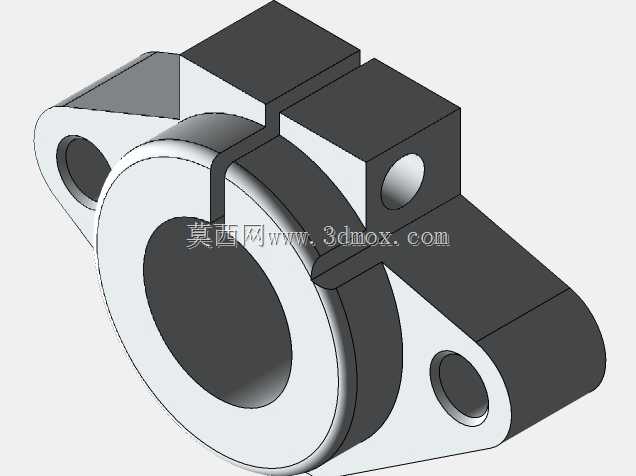

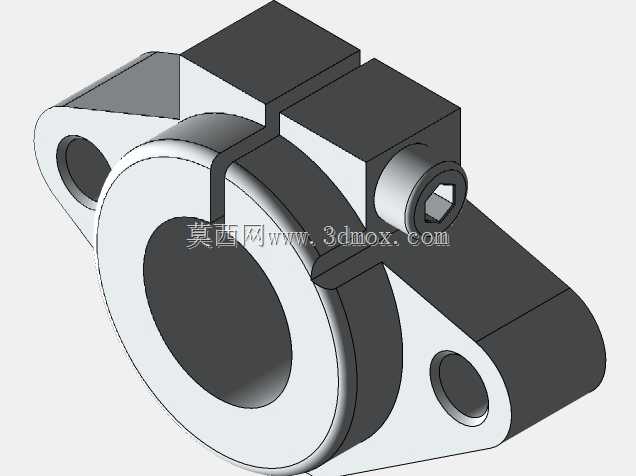

这款桌面级数控加工设备主要面向个人创客、小型手作工坊、职业院校实训教学场景设计，可覆盖软金属、亚克力、密度板、PCB电路板、实木薄片等多种材质的平面雕刻、轮廓切割、浅槽铣削加工需求，能够替代传统手工雕刻完成复杂纹样、精密结构件的小批量制作，既可以满足个人爱好者制作定制化文创产品、DIY电子结构件的需求，也能作为小型加工点位完成打样验证、小批量零件生产的任务，填补了工业级大型CNC设备占地大、成本高，无法适配小型作业空间的市场空白。设备采用经典的三轴联动传动架构，X轴方向采用双光轴导轨搭配同步带传动结构，搭配两侧对称布置的立式支撑侧板，保证长行程移动过程中横梁的运行稳定性，避免单侧受力带来的传动偏差；Y轴传动组件布置在设备底座的两侧，同样采用光轴导向搭配同步带传动的方案，承载整个龙门组件的前后移动，传动阻力小、运行噪音低，适配桌面场景的低噪作业要求；Z轴方向采用直线光轴搭配丝杆传动结构，垂直布置的主轴安装座可带动加工主轴完成上下进给动作，丝杆传动的高精度特性能够保证Z轴下刀深度的精准控制，满足不同加工深度的工艺要求。整体机架采用标准工业铝型材搭建底座框架，搭配激光切割成型的金属板材作为支撑连接件，既保证了整体结构的刚性，能够抵消加工过程中主轴转动带来的振动，又控制了整体设备的自重，方便用户根据作业需求挪动设备位置，设备整体占地尺寸适配常规家用书桌、实训工作台的摆放空间，不需要额外定制专用安装台座，底部预留了标准的工装安装孔位，用户可根据加工需求搭配不同的夹具、工作台垫板，固定不同尺寸的加工物料。设计过程中充分考虑了个人用户的装配与维护需求，所有传动组件、驱动电机均采用外露式模块化布置，不需要拆解整体机架即可完成同步带张紧、导轨润滑、易损件更换等日常维护操作，走线沿铝型材槽道内嵌布置，避免加工过程中切屑、冷却液磨损线路，提升设备长期运行的可靠性；主轴采用通用安装尺寸设计，用户可根据自身加工需求更换不同功率的加工主轴，适配从轻量雕刻到重负荷切割的不同加工场景，两侧支撑侧板采用三角加强结构设计，在减轻自身重量的同时提升了龙门结构的抗扭刚性，避免高速进给过程中出现结构形变影响加工精度。
