小型龙门式数控雕刻加工设备结构

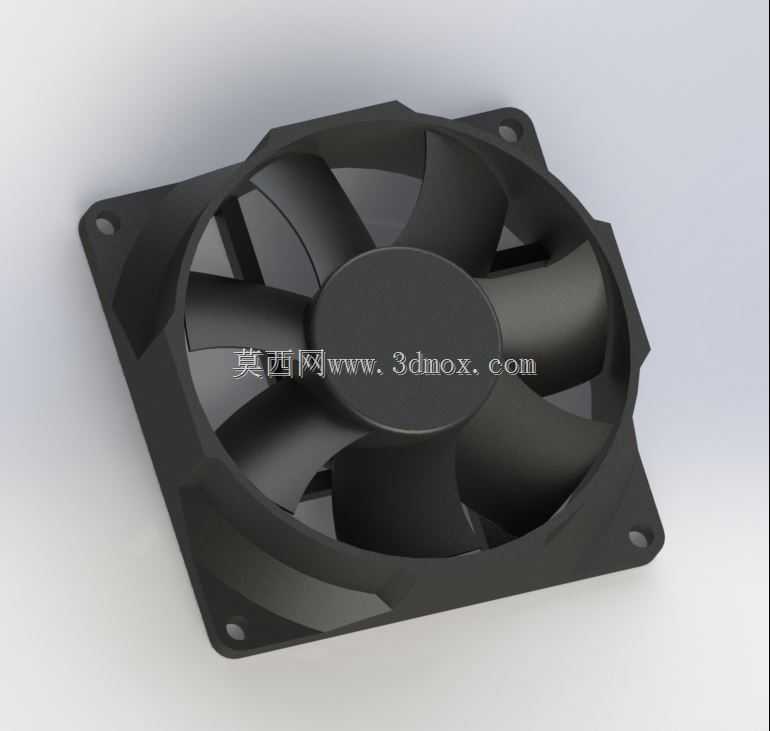

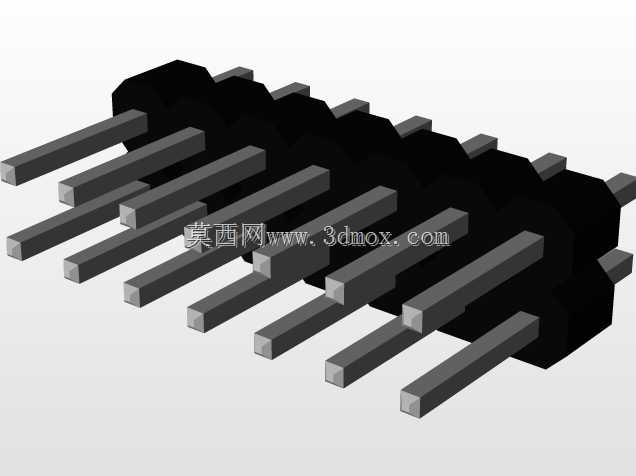

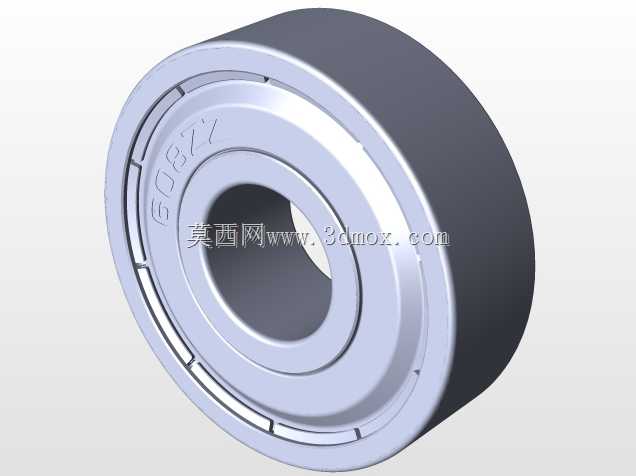

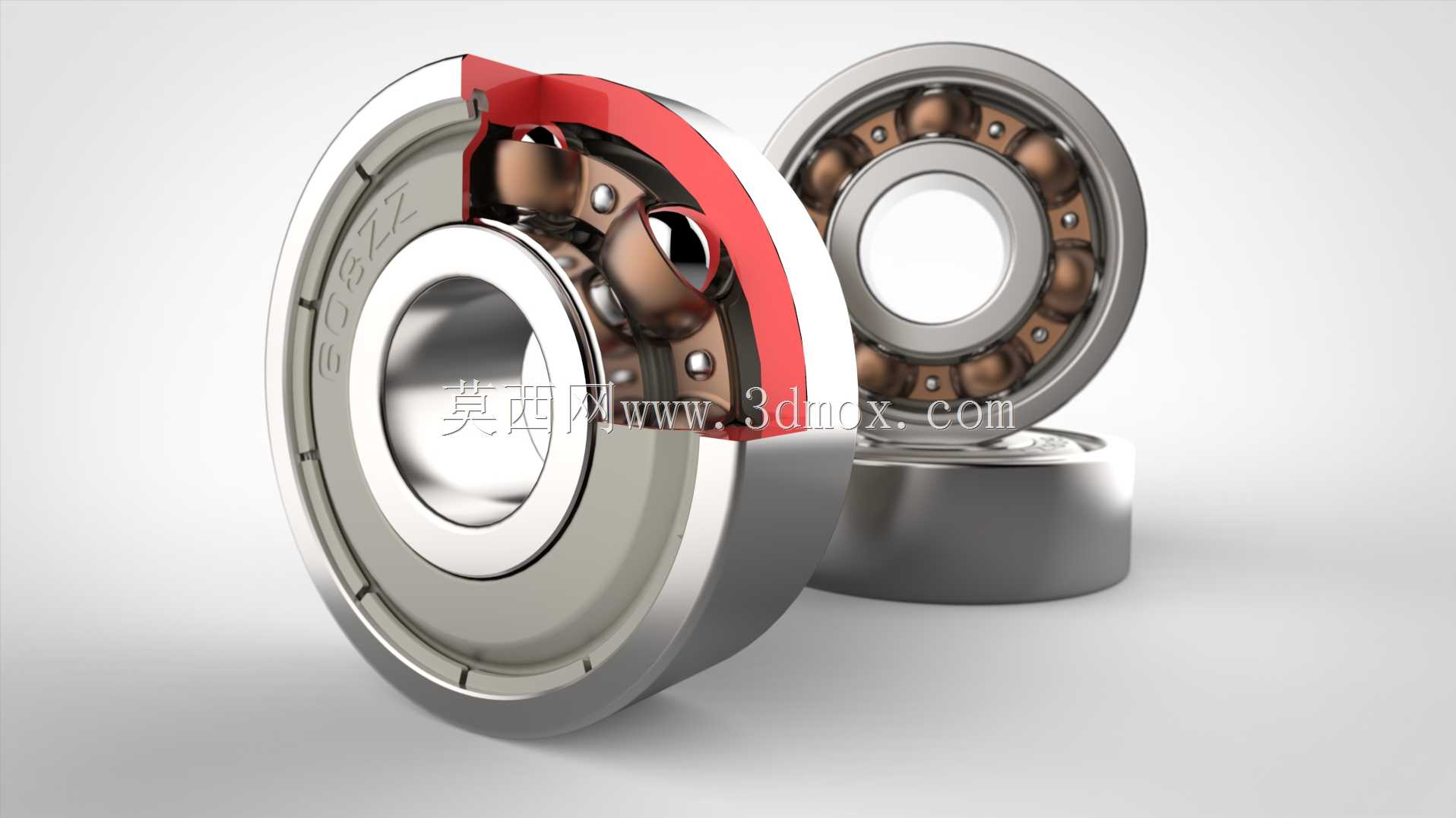

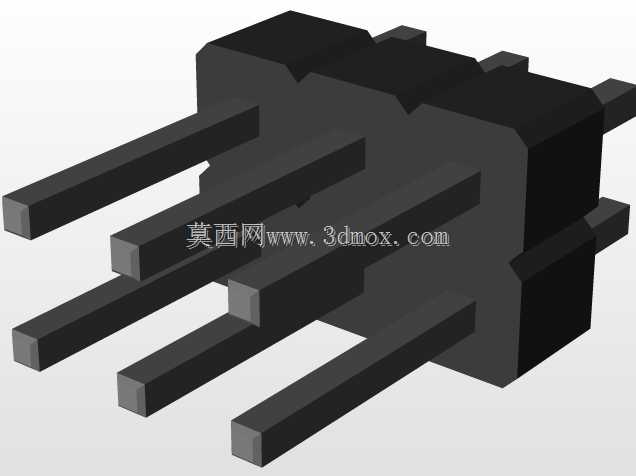

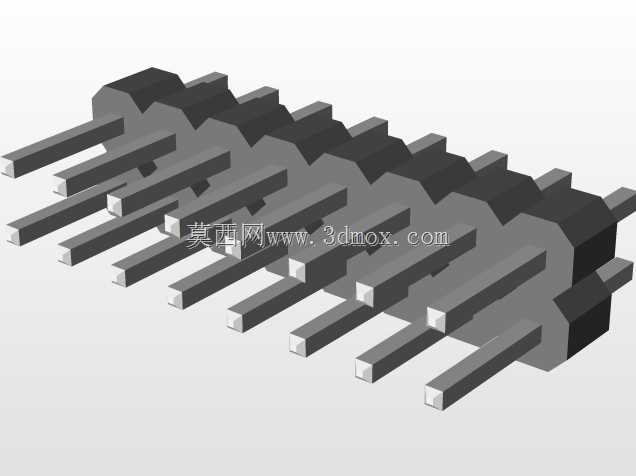

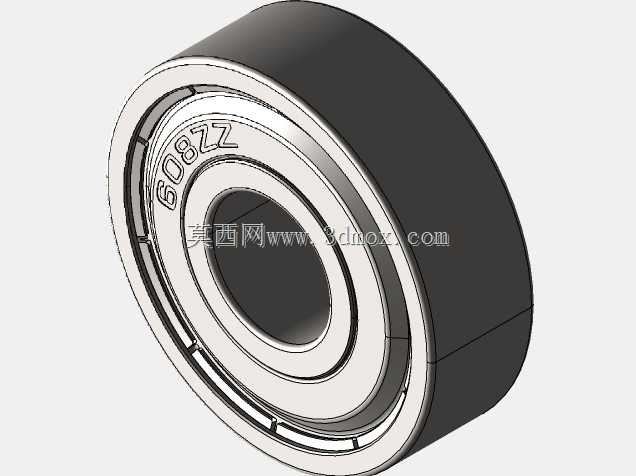

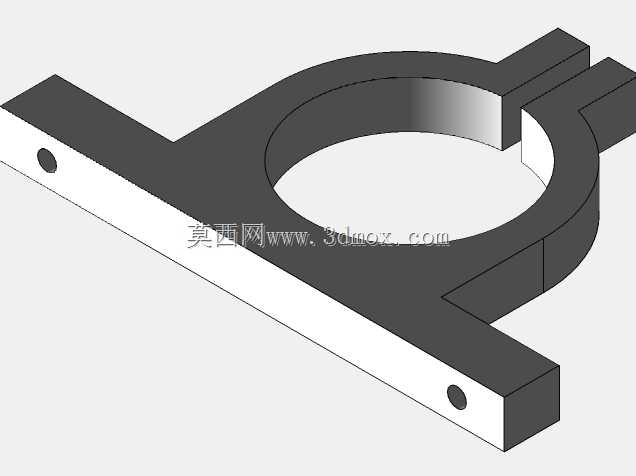

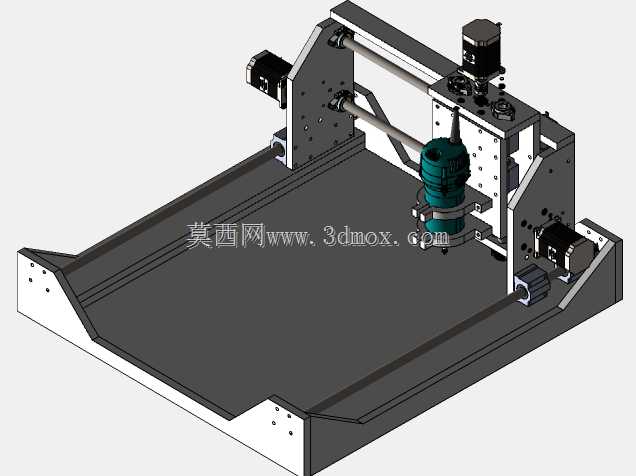

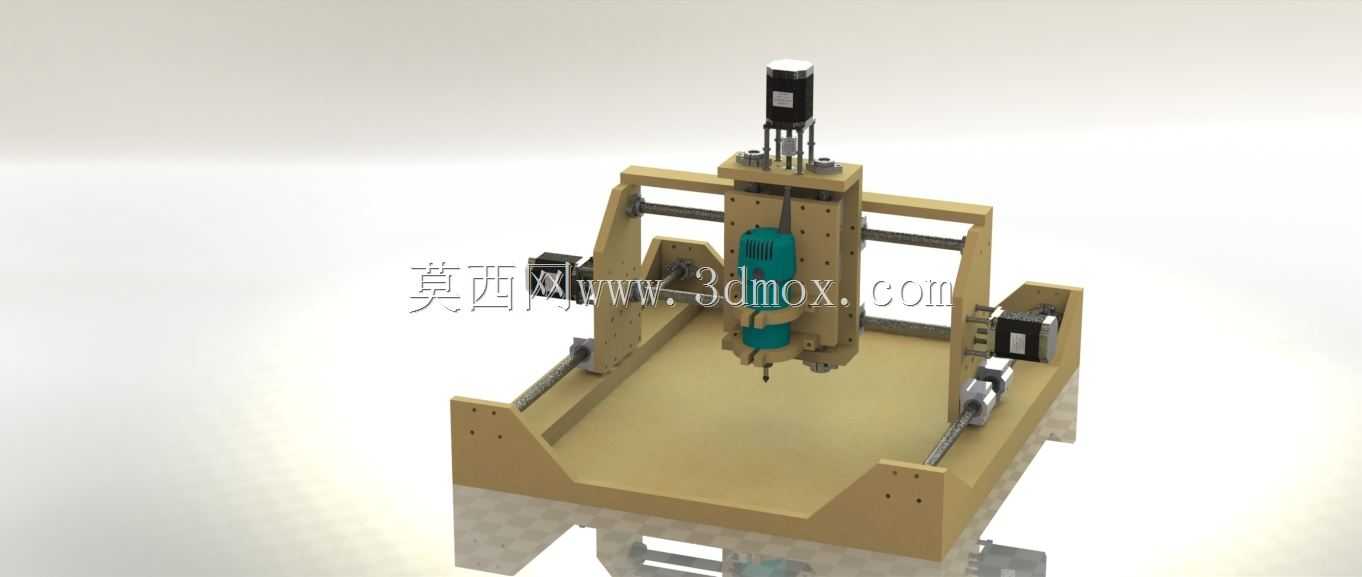

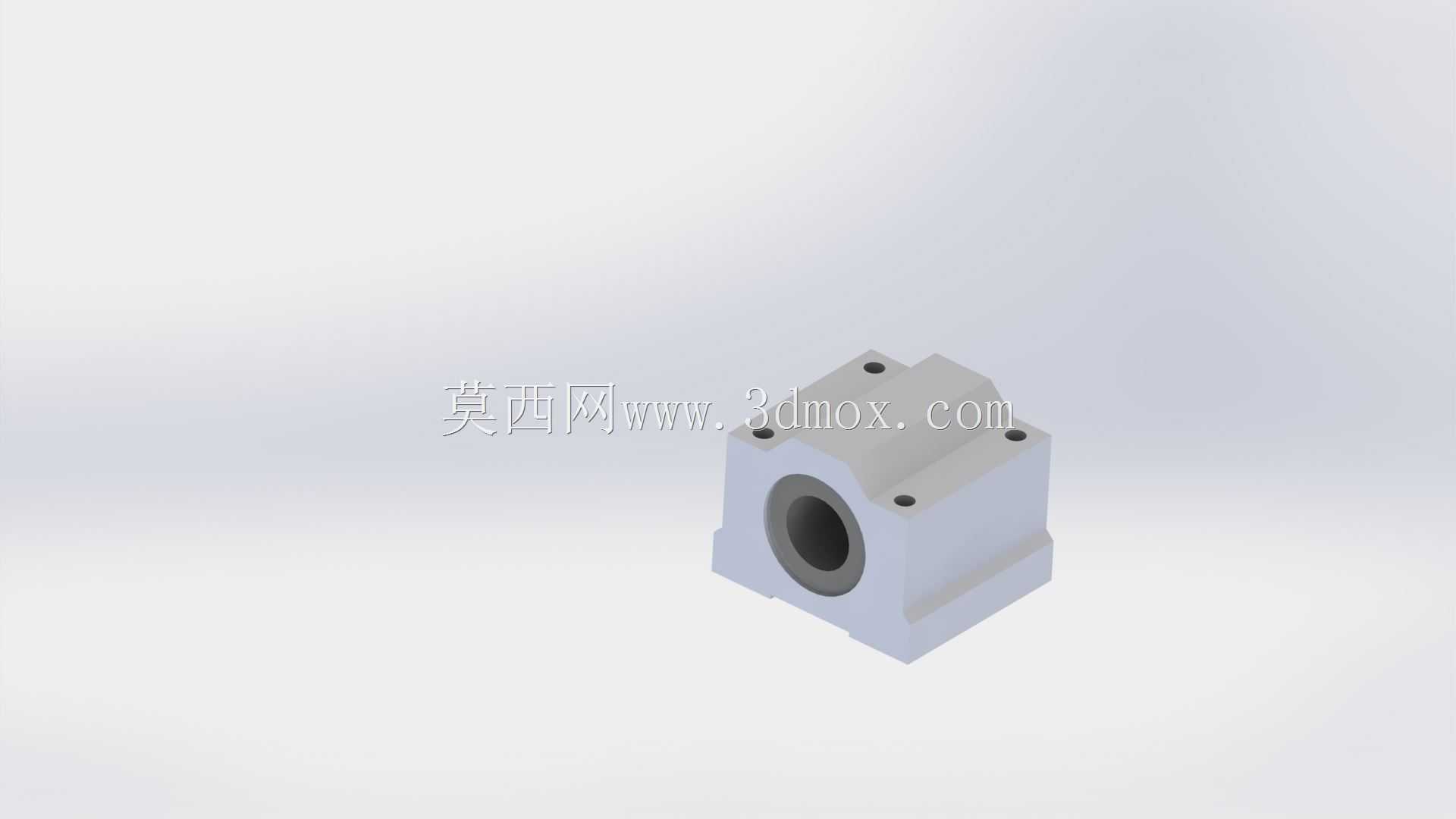

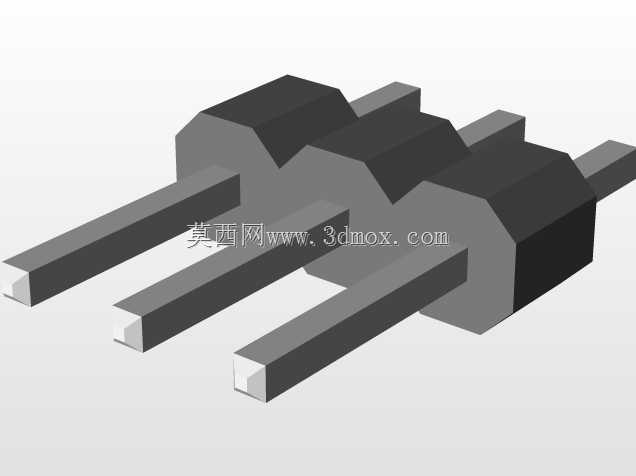

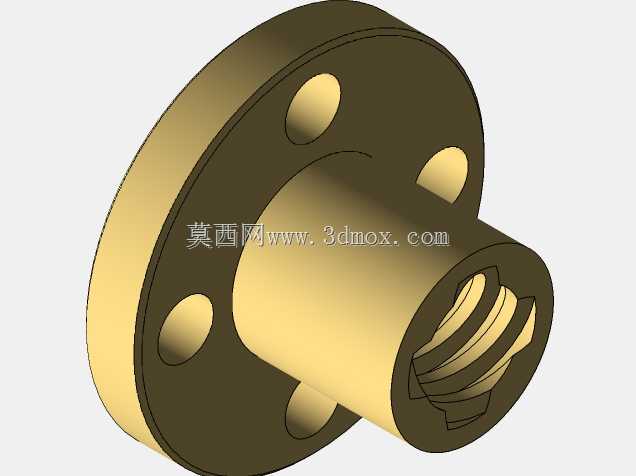

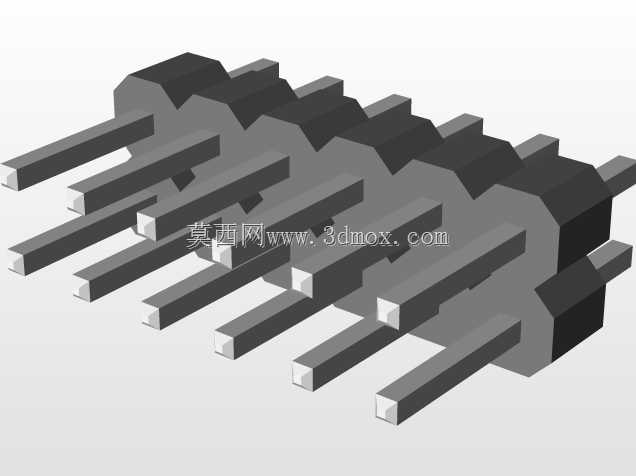

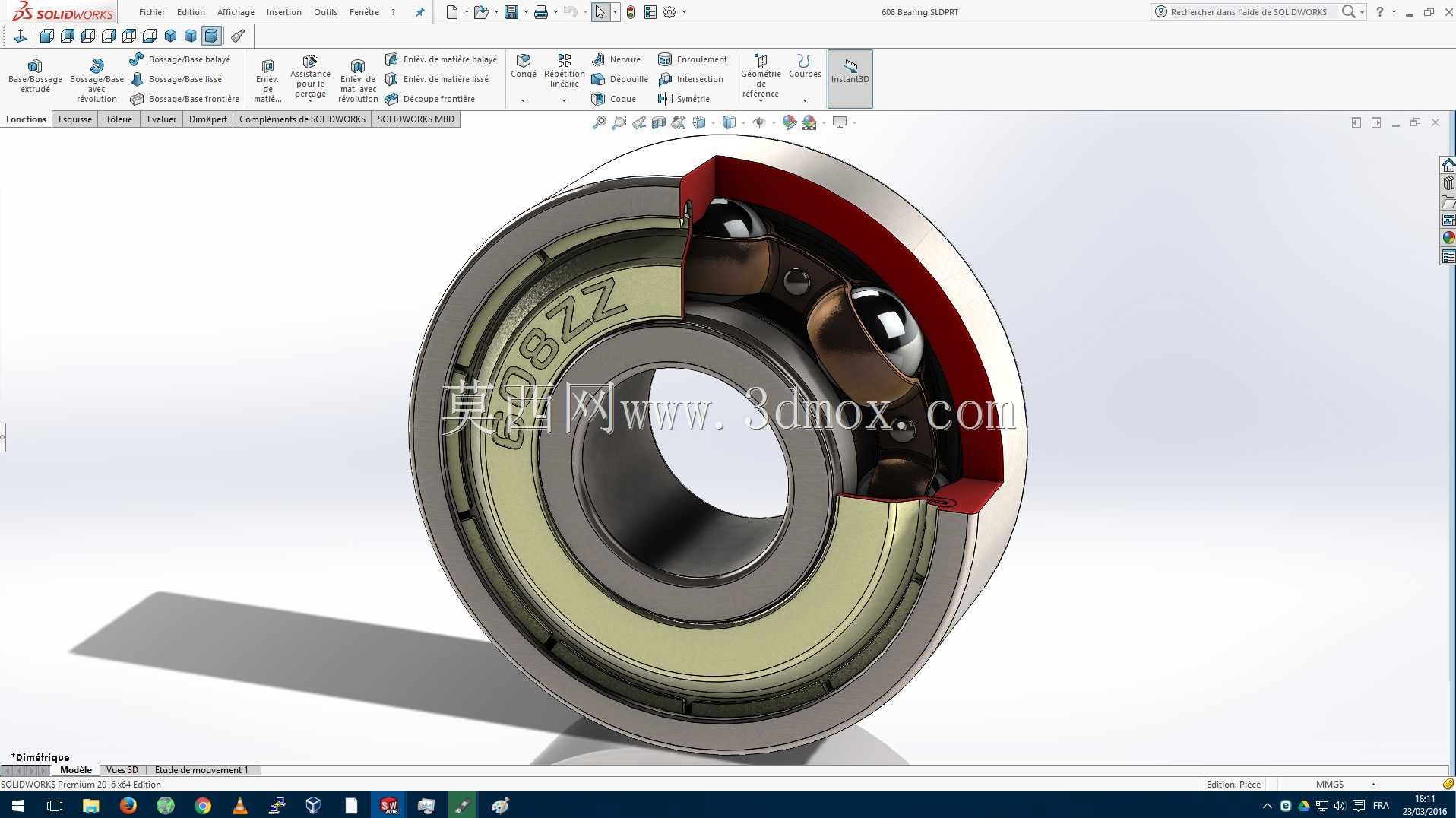

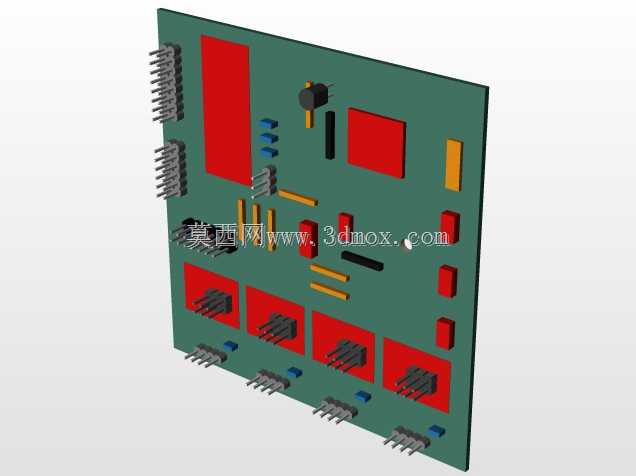

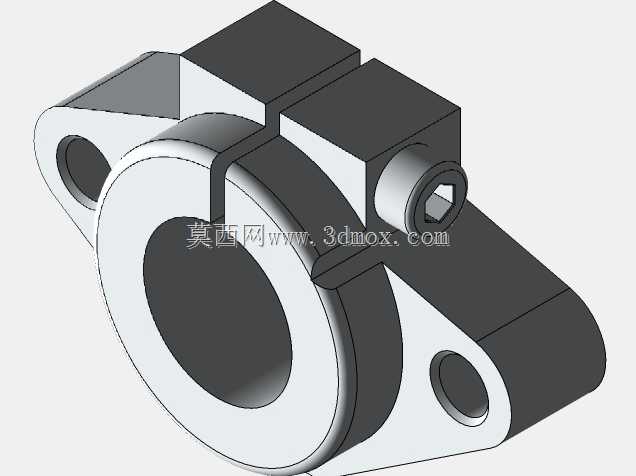

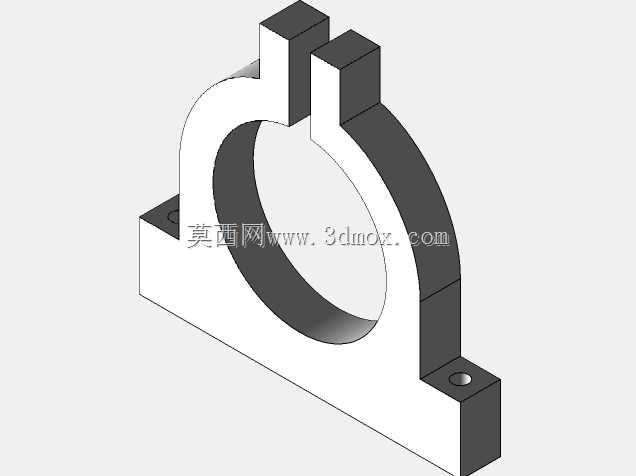

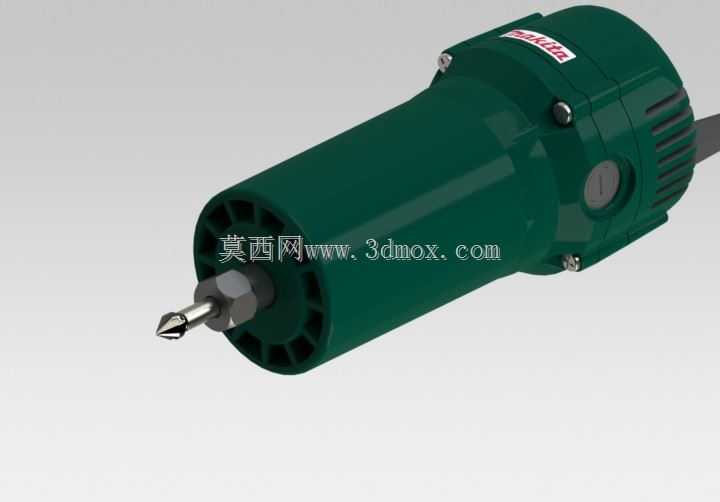

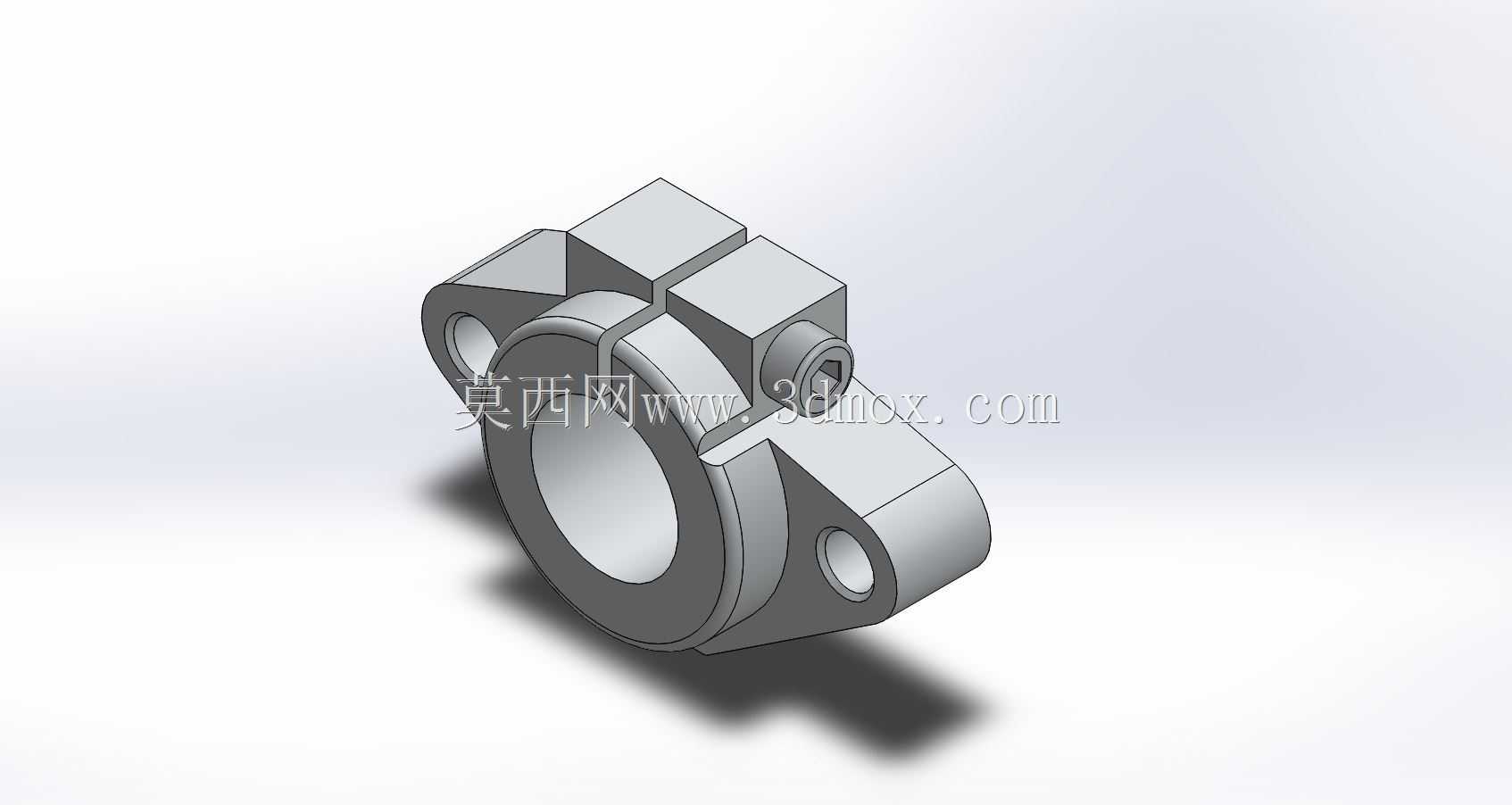

这款小型龙门式数控加工设备，主要面向小型加工工坊、个人DIY创作、教学实训场景设计，可覆盖木工雕刻、软金属铣削、塑料板材切割、PCB板钻孔等多种轻载加工需求，能够在有限的场地空间内完成常规小型数控设备的加工作业，适配小批量定制化零件加工、文创产品雕刻制作、教学演示操作等多元使用场景。设备采用经典的动龙门结构布局，加工台面为固定下沉式设计，有效提升了工件放置的便利性，加工过程中台面无位移，能够承载重量稍大的待加工工件，避免移动台面带来的负载限制问题。龙门架跨装在台面两侧的直线导轨上，沿Y轴方向做前后进给运动，搭载加工主轴的溜板沿龙门横梁上的X轴导轨做左右进给运动，主轴组件沿Z轴导轨做上下进给运动，三轴均采用丝杆传动配合伺服驱动的结构，保证进给过程的运动精度与传动刚性，能够满足轻载加工场景下的精度要求。设备的主轴组件采用高速电主轴设计，可适配不同规格的夹头，装夹对应直径的铣刀、雕刻刀、钻头等加工刀具，可根据加工材质的不同调整主轴转速，兼顾雕刻作业的高转速要求与铣削作业的扭矩输出需求。设备的机架部分采用拼装式板材结构设计，各安装面均预设了标准的安装孔位，既保证了整体结构的装配精度，也降低了加工制造的难度，适合小批量生产或者个人自行组装调试。两侧的龙门支撑臂采用斜角加强结构设计，有效提升了龙门架运动过程中的结构稳定性，减少高速进给时的结构晃动，保证加工过程的平稳性。设备的安装边界紧凑，整体占地面积仅相当于普通小型工作台的尺寸，不需要专门的大型设备安装场地，普通的工坊工作台、实训操作台即可完成安装固定，设备底部预留了调平支撑的安装位置，可根据放置地面的平整度调整支撑高度，保证设备台面的水平度，避免因安装倾斜带来的加工精度误差。设备的走线均采用拖链内置布局，避免运动过程中线路拉扯磨损，提升长期使用的可靠性，各轴的行程开关安装位置均做了可调设计，可根据实际加工需求调整各轴的软限位与硬限位位置，适配不同尺寸的工件加工需求，下沉式的台面设计可加装通用的工件夹具、真空吸附台等辅助配件，进一步拓展设备的加工适配范围，满足不同材质、不同形状工件的装夹固定需求。
