间歇传动槽轮式日内瓦机构设计

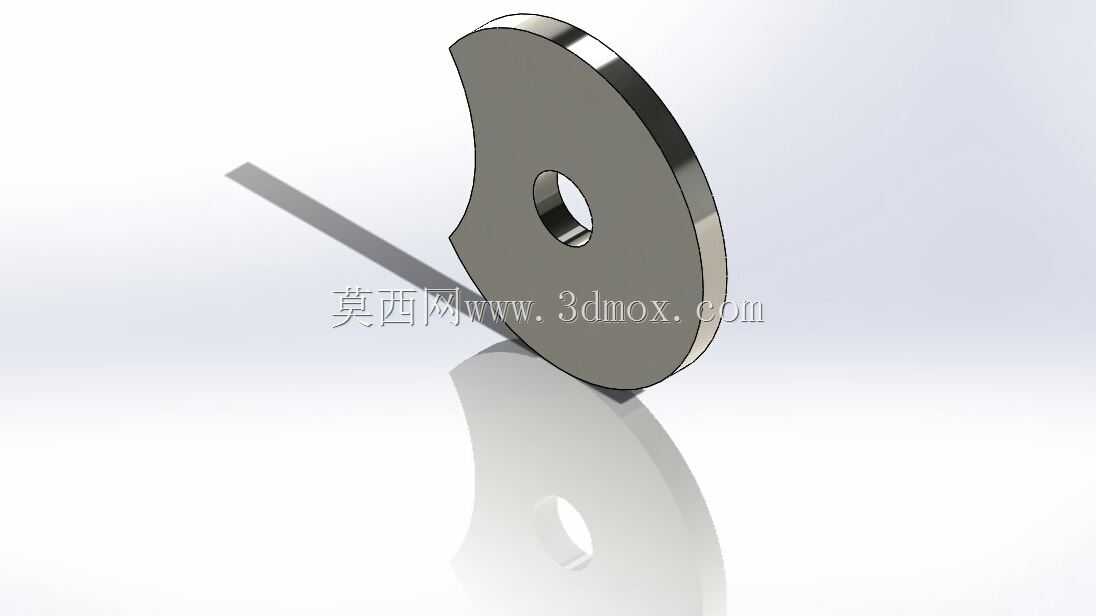

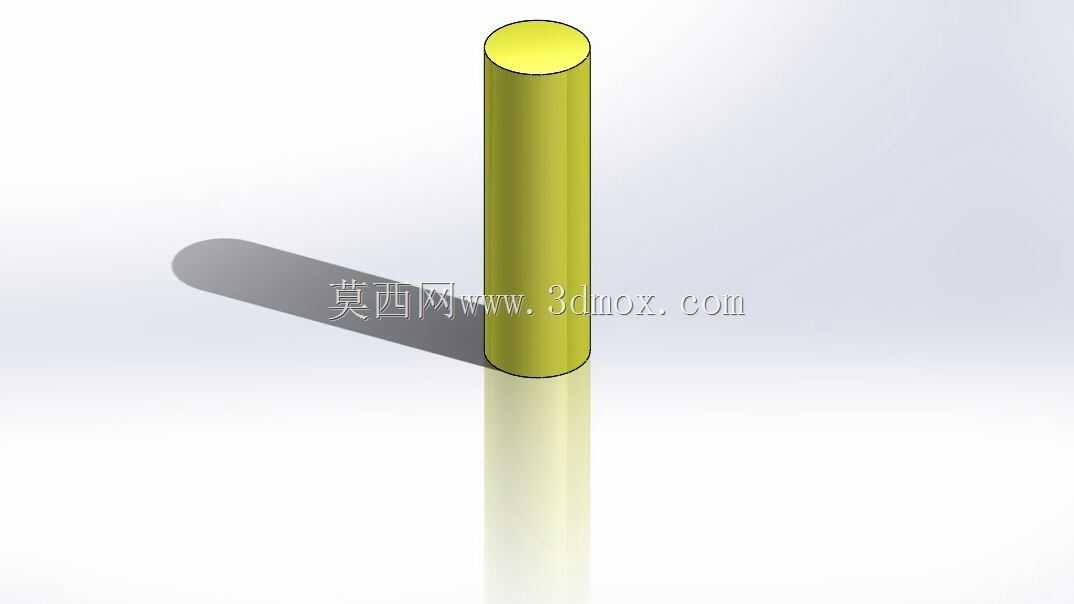

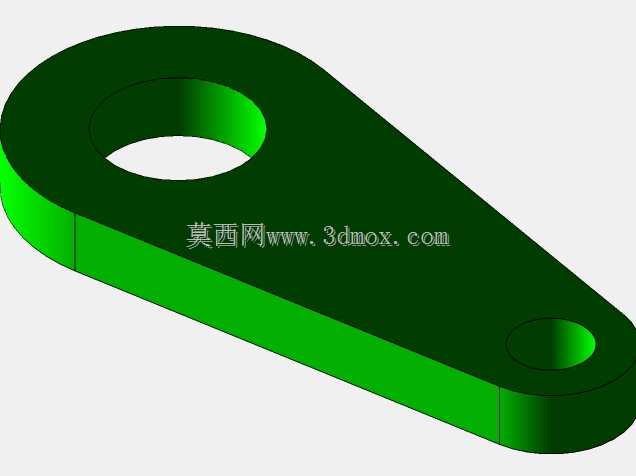

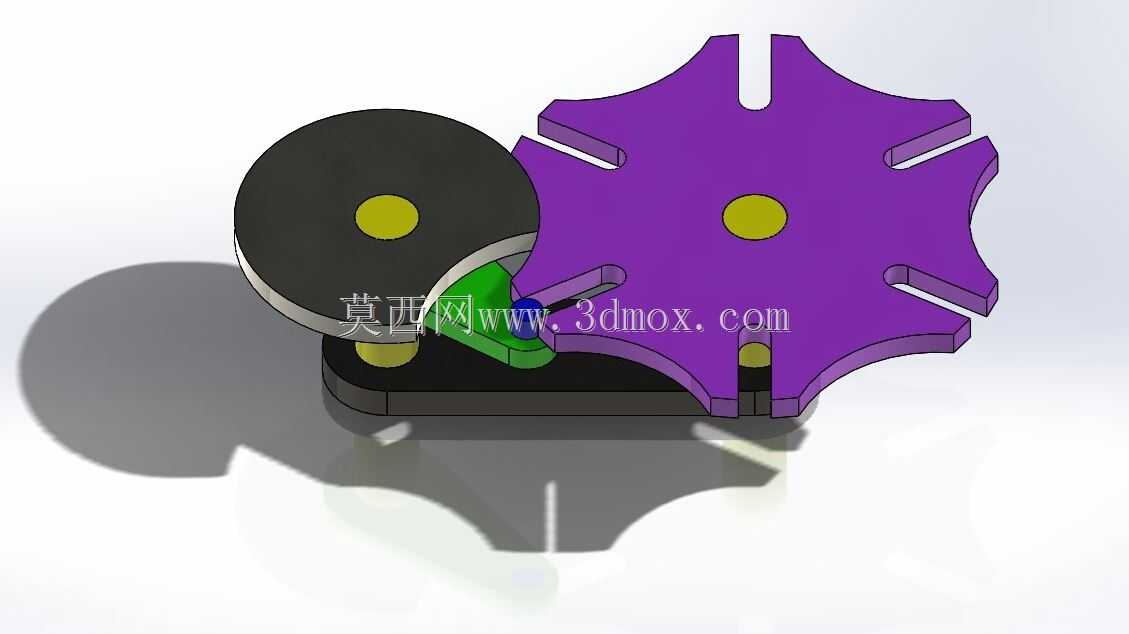

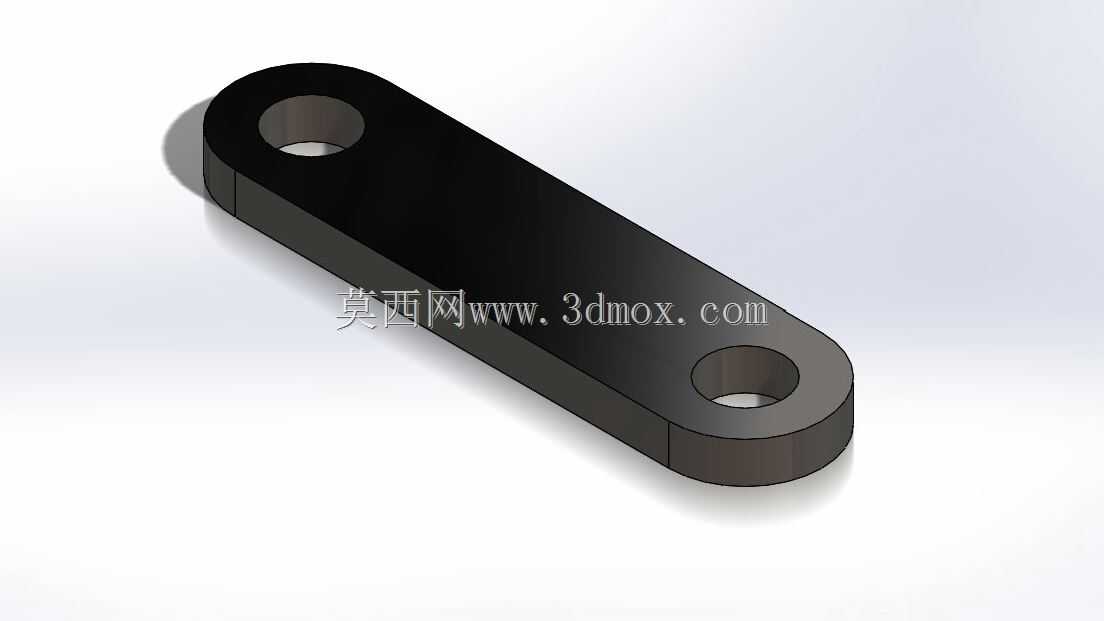

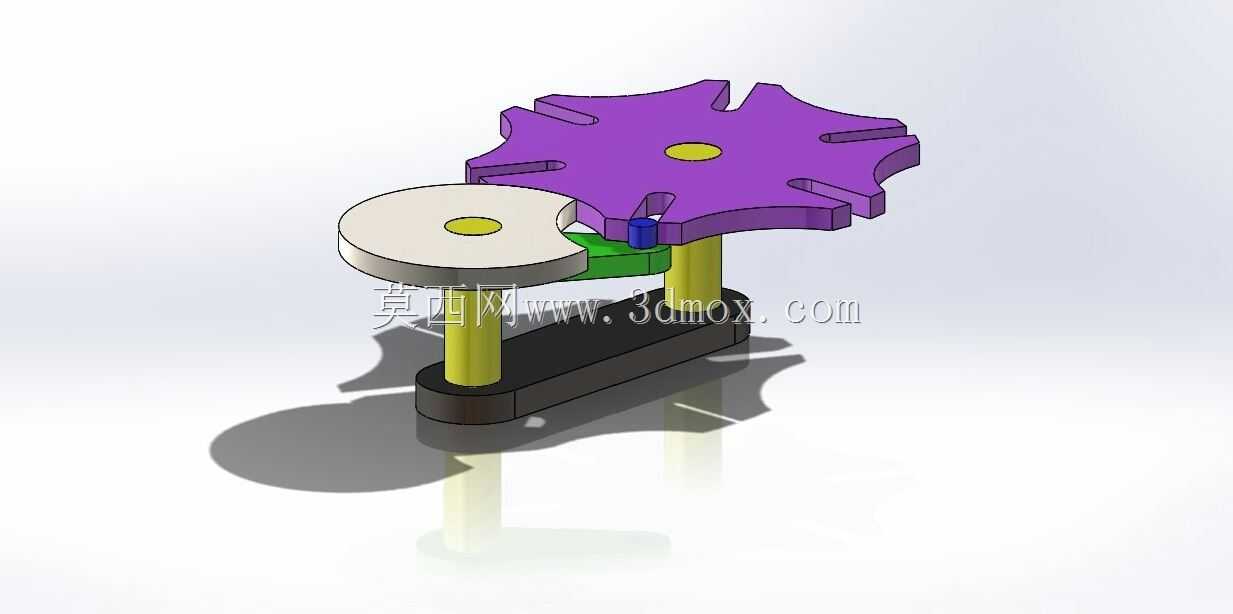

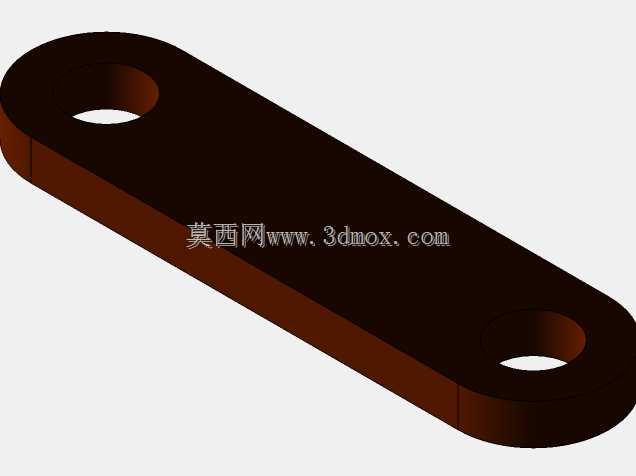

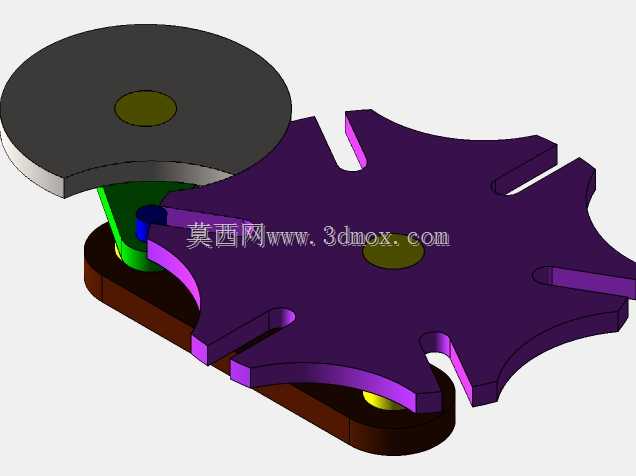

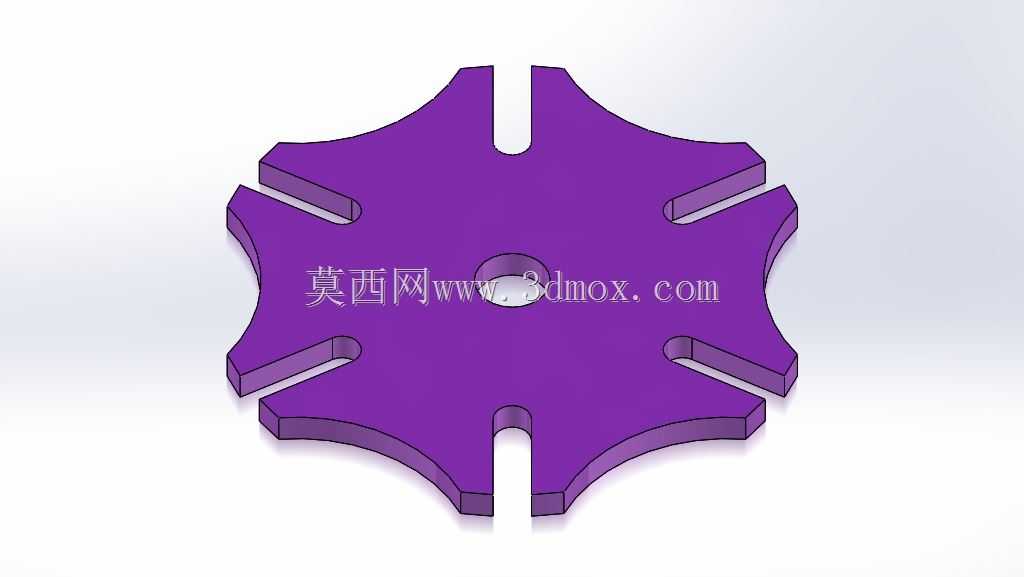

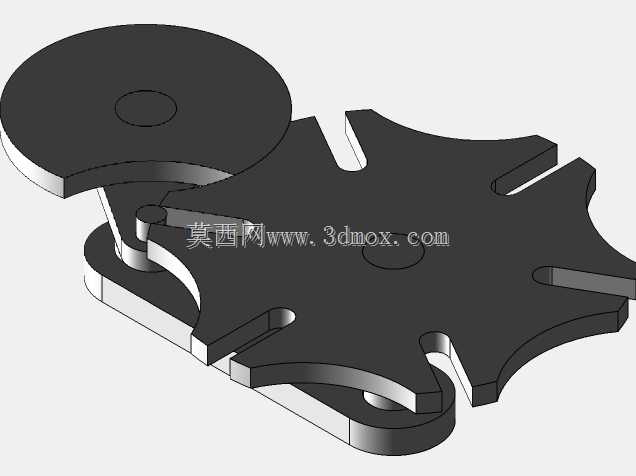

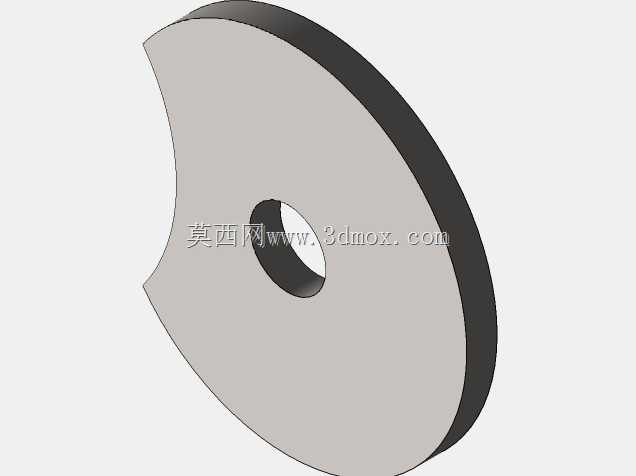

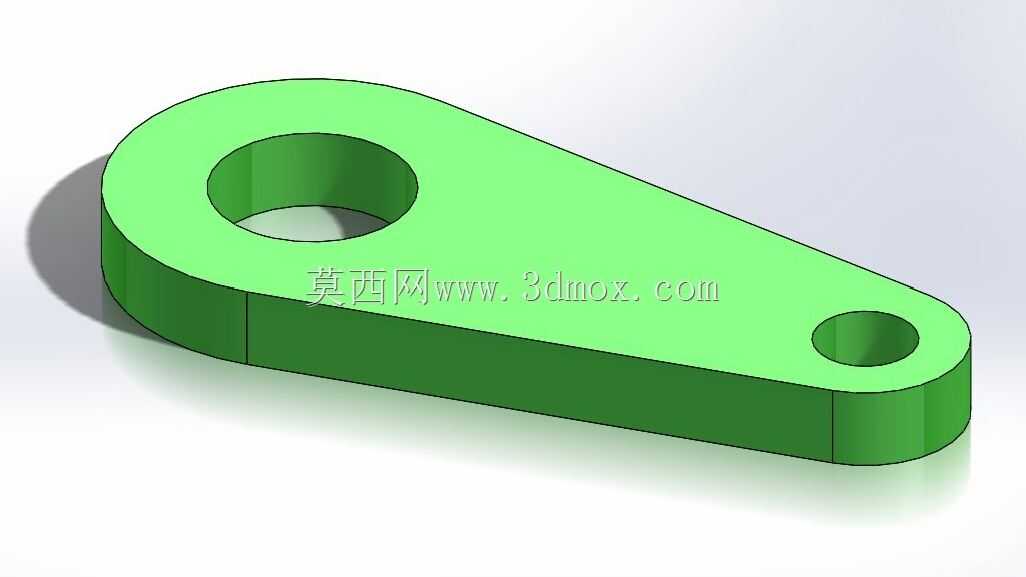

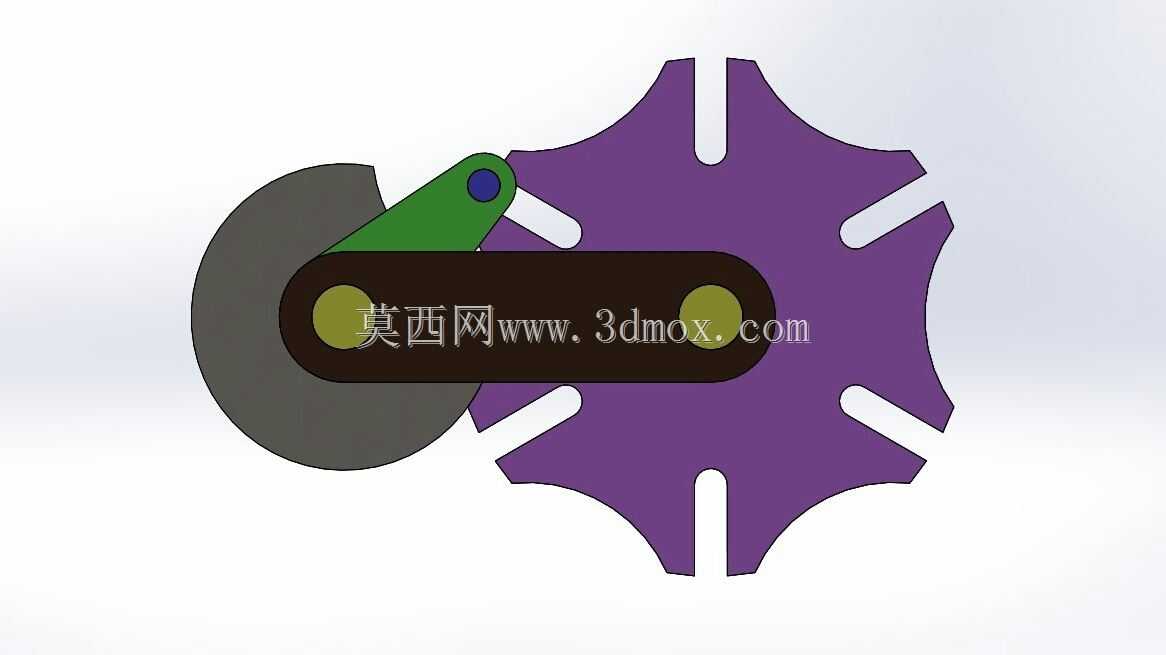

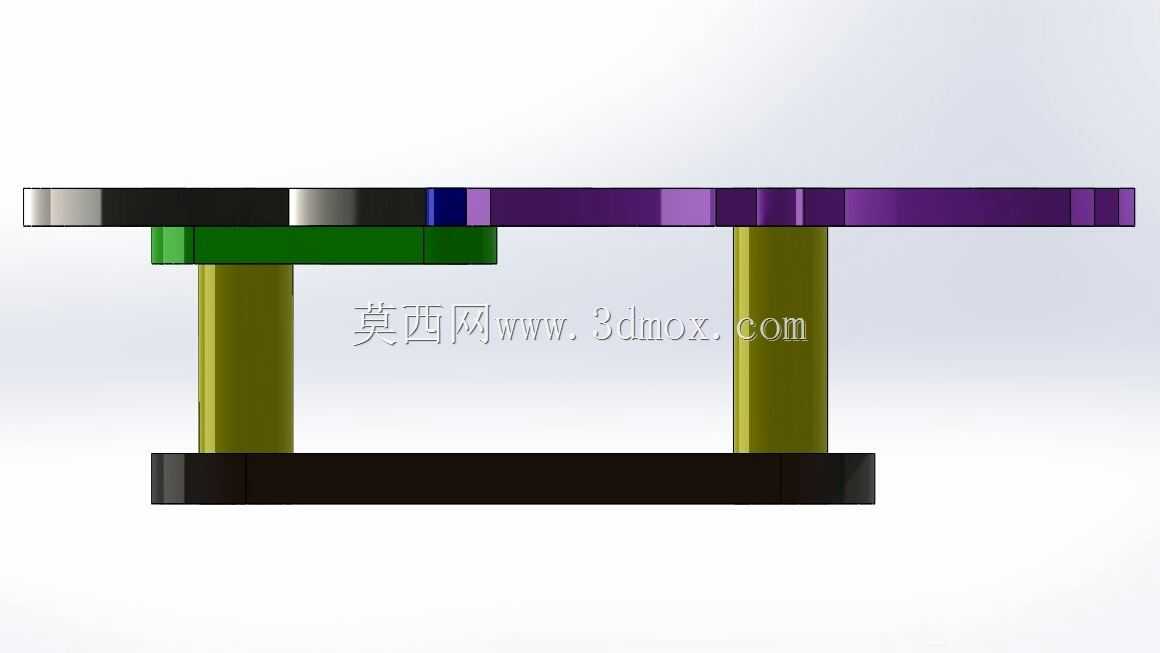

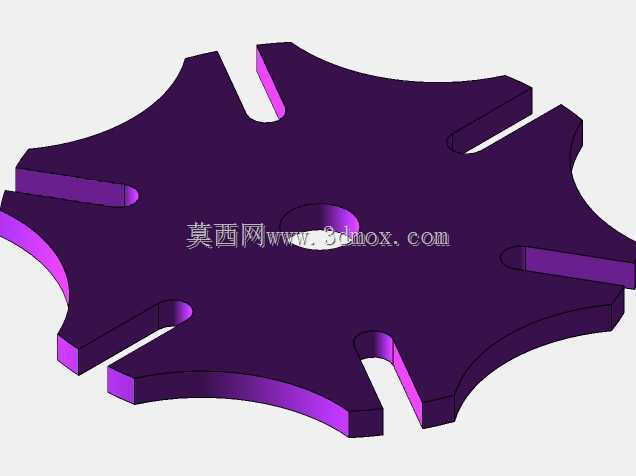

日内瓦机构又称槽轮机构，是工业生产场景中应用极为广泛的间歇式传动构件，常被集成在各类需要实现周期性转位、间歇进给动作的自动化生产设备中，覆盖轻工包装、电子元器件组装、印刷设备、多工位回转工作台、电影放映机输片结构、自动化检测线转位单元等多个工业应用场景，能够将主动件的连续匀速旋转运动，转化为从动槽轮的周期性间歇转动，满足生产流程中工位切换、步进送料、定角度分度的核心传动需求。该机构整体采用平行轴立式安装布局，核心构件包含带圆柱驱动销的主动拨盘、带径向开口槽的从动槽轮以及配套的安装定位基座，主动拨盘为圆盘式结构，驱动销偏心固定在拨盘端面，随拨盘做连续圆周回转运动，当驱动销嵌入从动槽轮的径向槽内时，会带动槽轮沿固定轴转动固定角度，当驱动销脱离径向槽后，槽轮上的内凹锁止弧会与拨盘上的外凸锁止弧紧密贴合，将槽轮精准锁止在固定工位位置，避免工位偏移，整套机构无需额外配置锁止定位组件即可实现稳定的间歇分度，传动过程无冲击、定位精度高，可适配中低速工况下的高频次间歇传动需求。在设计过程中，该机构充分考虑了实际安装的边界约束，整体结构紧凑扁平，轴向安装厚度较小，可直接嵌入设备的安装台面预留空间，无需额外拓展安装支架；径向尺寸根据槽轮的槽数做了匹配优化，驱动销的回转半径与槽轮的分度圆半径精准适配，保证驱动销进出径向槽时的运动轨迹平滑，避免刚性碰撞与运动卡滞；各传动构件的转轴采用同轴度定位设计，安装基准面统一平整，可通过基座上的预留安装孔直接与设备主体框架完成固定，安装调试难度低，后期维护更换构件便捷。从功能特性来看，该机构的从动槽轮每次转动的角度固定，分度精度一致性好，传动过程中动载荷小、运行噪音低，相比棘轮式间歇机构，其传动平稳性更强，工位定位的重复精度更高，可适配多工位自动化设备的高频次转位需求，能够有效简化设备的传动链路，减少额外定位组件的配置，降低设备整体的制造成本与维护成本，在中低速轻载的间歇传动场景中具备极高的应用性价比。
