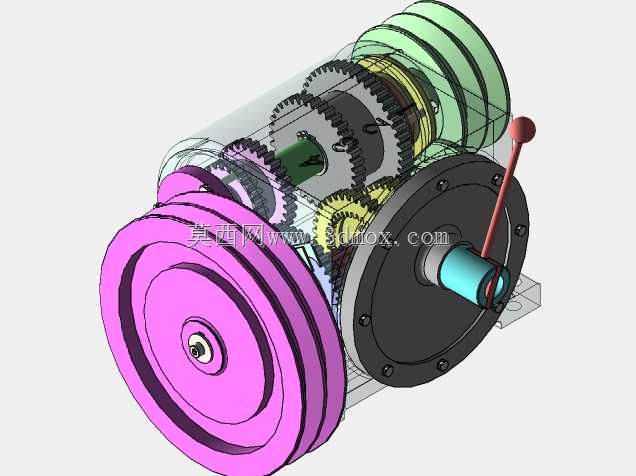

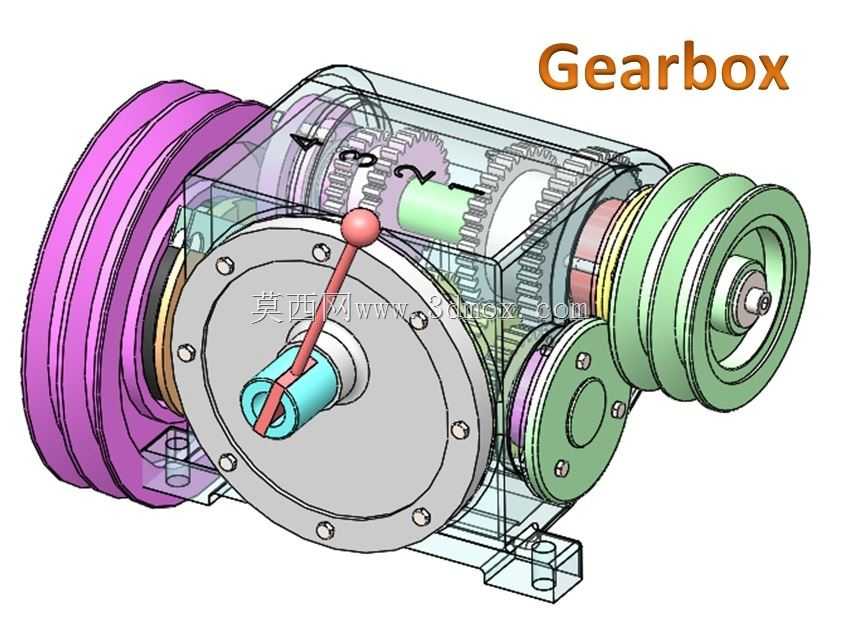

透明结构展示换挡式齿轮变速装置

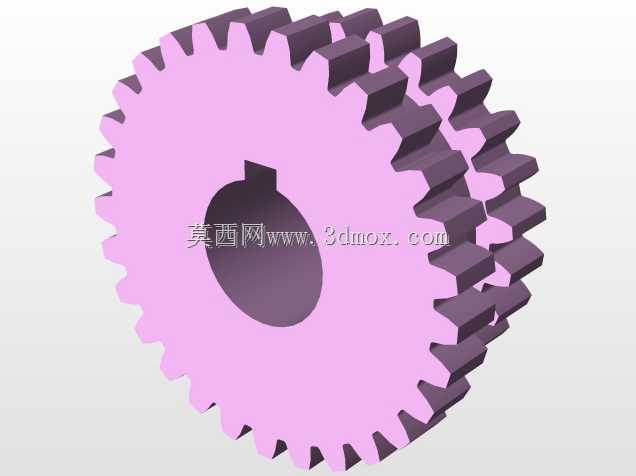

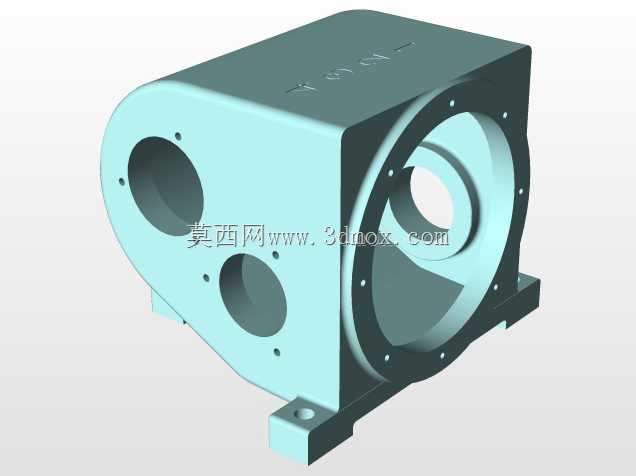

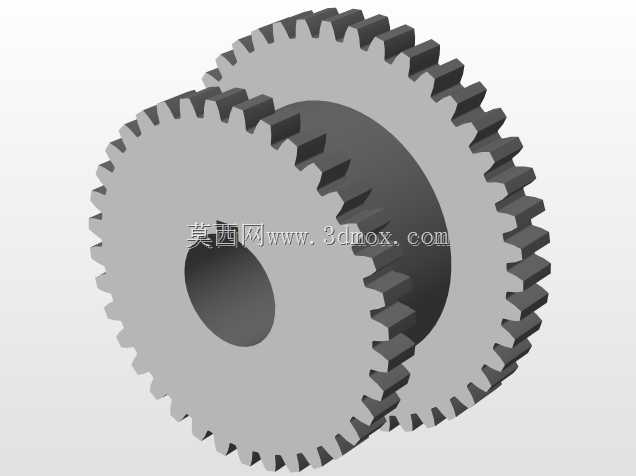

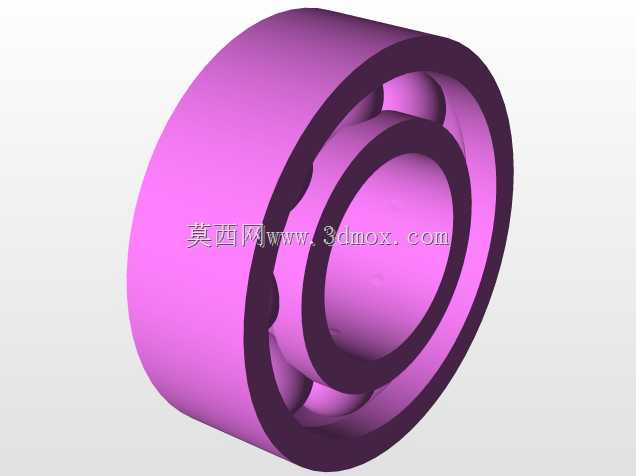

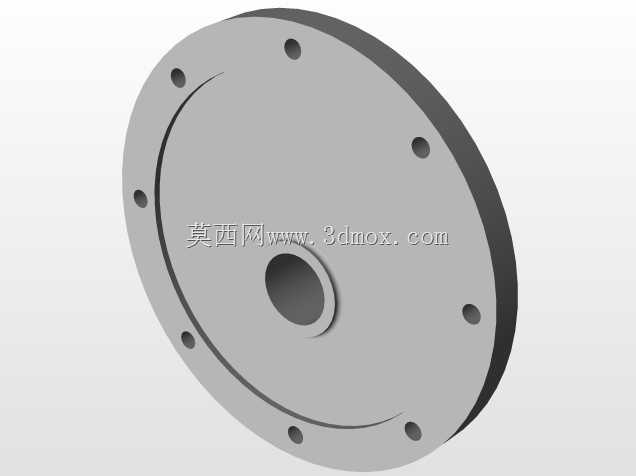

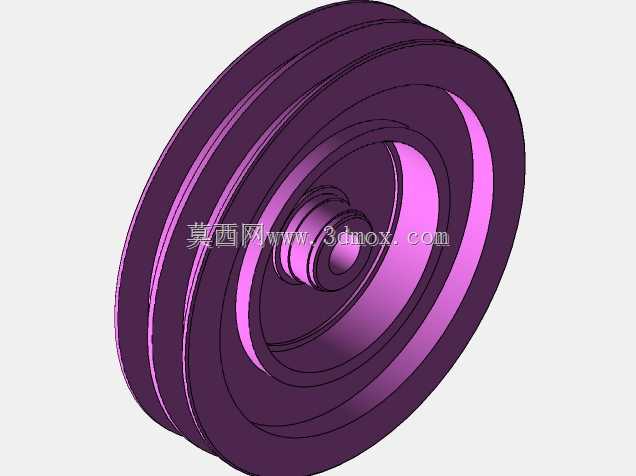

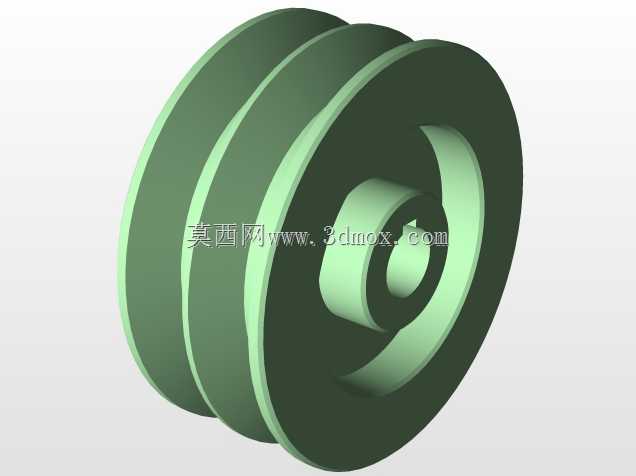

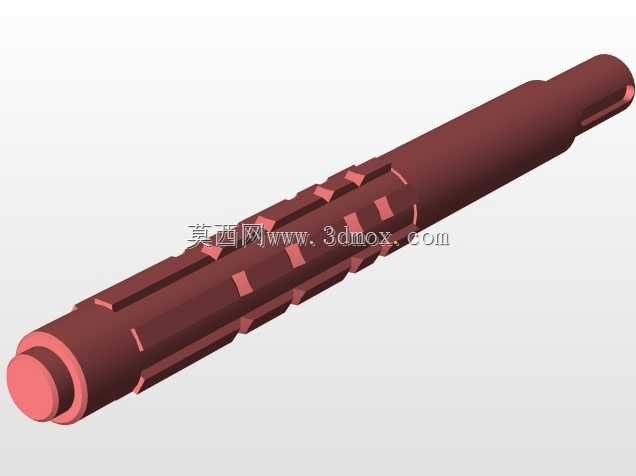

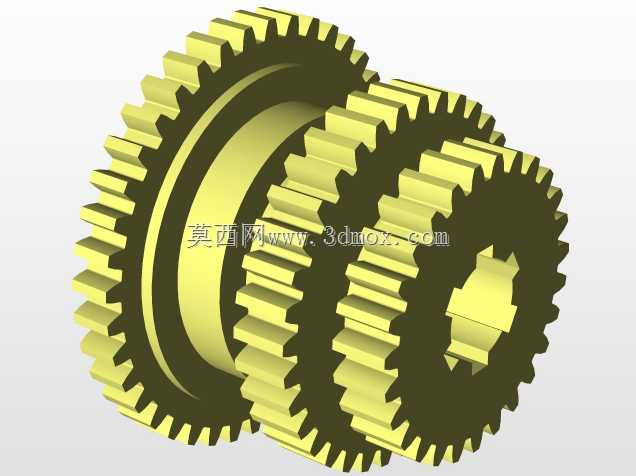

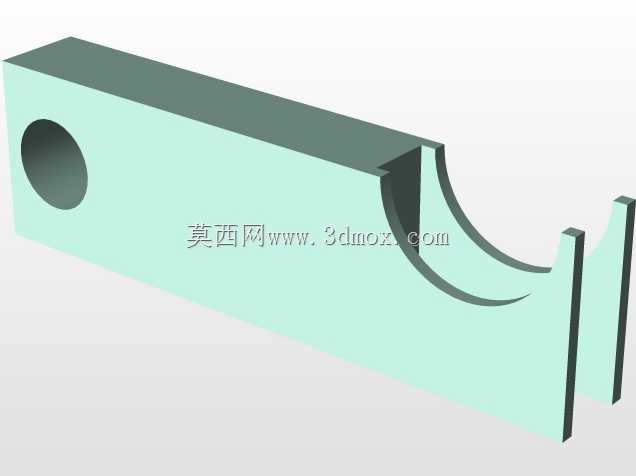

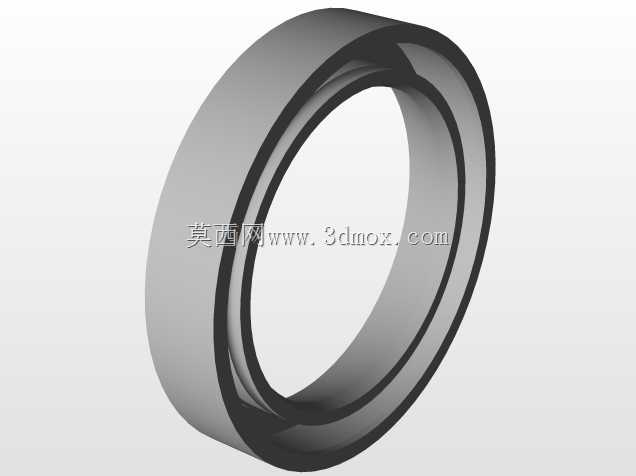

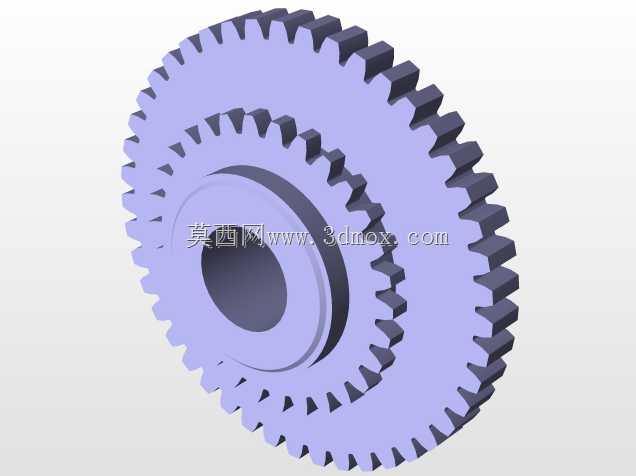

这款齿轮变速装置是机械传动系统中的核心配套部件，广泛应用于中小型机床进给机构、轻工生产设备传动单元、小型工程机械动力传输、实验台架动力调配等场景，核心作用是在动力输入端与执行端之间实现多档位转速匹配与扭矩传递，可根据负载工况切换不同传动比，兼顾低速大扭矩输出与高速小扭矩传动的使用需求，适配不同作业场景下的动力参数要求。从功能特性来看，该装置采用多组平行轴圆柱齿轮啮合结构，搭配外露式换挡拨杆机构，可通过拨杆滑动改变不同齿数齿轮的啮合配对关系，实现多档位转速输出，箱体采用半透明可视化设计，能够直观观察内部齿轮啮合状态、换挡拨叉的运动轨迹，既便于教学演示场景下的传动原理讲解，也方便设备调试阶段快速排查啮合卡滞、换挡不到位等问题；箱体两端伸出的输入、输出轴端配套带轮安装位，可直接通过皮带传动连接动力源与执行机构，无需额外设计转接法兰，降低配套安装的设计成本。在设计思路上，该结构优先保证传动刚性与换挡顺畅度，内部齿轮采用标准渐开线圆柱齿形，啮合重合度高，传动过程中噪音低、承载能力强，换挡拨叉的滑动导轨与齿轮轴向定位槽做了适配设计，换挡行程精准，可避免跳档、脱档问题；箱体采用剖分式结构，端盖通过圆周分布的紧固件与箱体主体连接，便于后期内部齿轮磨损后的维护更换、润滑脂加注，底部设置的安装支座带有标准化安装孔位，可直接固定在设备安装基面，无需额外设计焊接支架。从安装边界来看，该装置整体为卧式布局，轴向总长度适配常规中小型设备的安装空间，径向最大尺寸为两端带轮的外圆直径，安装时需预留拨杆的摆动操作空间，输入轴与输出轴的中心高与常规配套动力源、执行机构的轴系中心高匹配，安装基面的孔位间距符合通用传动部件的安装规范，可直接替换同规格的常规齿轮变速装置，无需对原有设备的安装结构做大规模改动；轴端的密封结构采用接触式密封圈设计，可避免内部润滑脂泄漏，同时阻挡外部粉尘进入箱体内部，适配多粉尘的车间作业环境，延长内部齿轮与轴承的使用寿命。
