WDCU变频器CFW08频率反转器结构设计

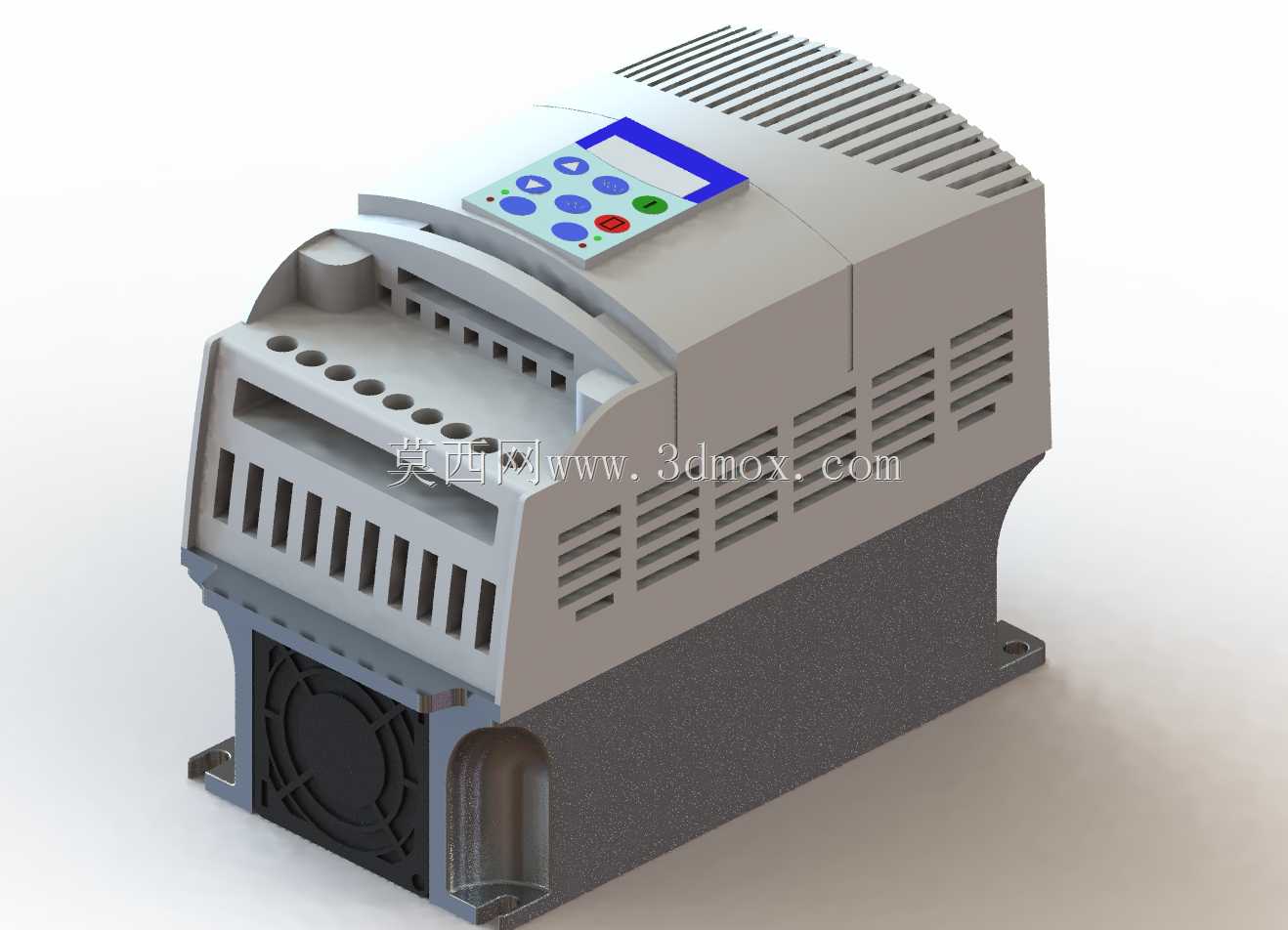

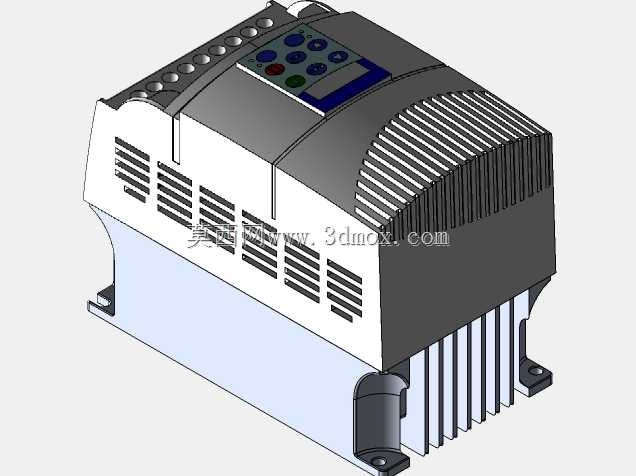

这款频率反转器属于工业变频传动类电控设备，主要应用于各类工业生产场景中的三相异步电机调速与转向控制环节，覆盖输送线传动、风机泵类负载调节、生产设备转速匹配、机床主轴驱动等多个工业场景，能够根据生产工况的实时需求调整电机输出转速与运转方向，替代传统的机械变速与换向结构，大幅降低传动系统的机械损耗与运维成本。在实际工业使用中，这类设备可直接接入工业配电回路，通过面板按键完成参数设定、启停控制、转向切换与转速调节，无需额外搭配复杂的外围控制元件，即可实现电机的软启动、平滑调速与正反转切换，有效避免电机直接启动带来的电网冲击与机械传动部件的硬磨损，同时可根据负载变化动态调整输出功率，在风机、水泵类变负载场景中能实现显著的节能效果。从产品功能设计来看，设备正面集成了带显示区域的操作按键组，包含功能选择、参数调整、启停与复位按键，操作人员可直接在设备端完成所有基础参数的配置与运行状态监控，无需外接操作面板即可完成单机调试与日常操作；设备下部预留了标准的接线端子排区域，可直接完成动力线、控制线的压接固定，接线区域与上部控制电路、散热区域做了结构分隔，避免接线作业时触碰内部电路元件，同时也能防止运行过程中接线端的热量传导至控制元件区域影响设备稳定性。在结构设计思路上，这款设备采用了壁挂式安装的基座结构，底部预留了标准的安装固定孔位，可直接固定在电控柜安装板或者车间墙面的安装支架上，安装边界充分考虑了工业电控柜的通用安装尺寸，整体宽度与深度适配主流的低压电控柜内安装空间，侧边预留的散热间隙符合低压电控设备的安装安全规范，无需额外预留过大的安装冗余空间。设备外壳采用上下分段式的结构设计，上部为控制电路与功率元件的封闭腔体，外壳表面排布了多组横向通风格栅，可配合底部集成的散热风扇形成贯通式散热风道，设备运行时功率元件产生的热量可通过风道快速排出腔体外部，保证设备在额定负载下长期稳定运行，底部的风扇模块采用可拆卸式的结构设计，后期运维时可直接单独更换散热风扇，无需拆解整个设备外壳。外壳的边角位置全部做了圆弧过渡处理，既避免安装调试过程中尖锐边角划伤操作人员，也能提升外壳的结构强度，减少运输与安装过程中磕碰造成的外壳变形。设备下部的散热底座采用导热性优异的材质，可将功率元件产生的热量快速传导至散热区域，配合风道散热进一步提升设备的负载耐受能力，适配长时间连续运行的工业生产工况。
