桥式起重机运行小车成套传动结构

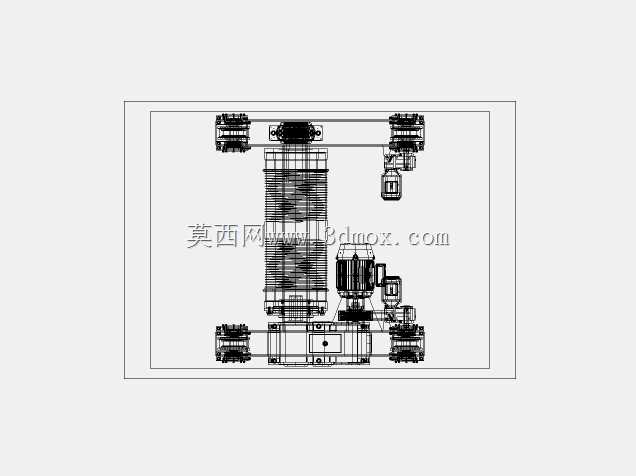

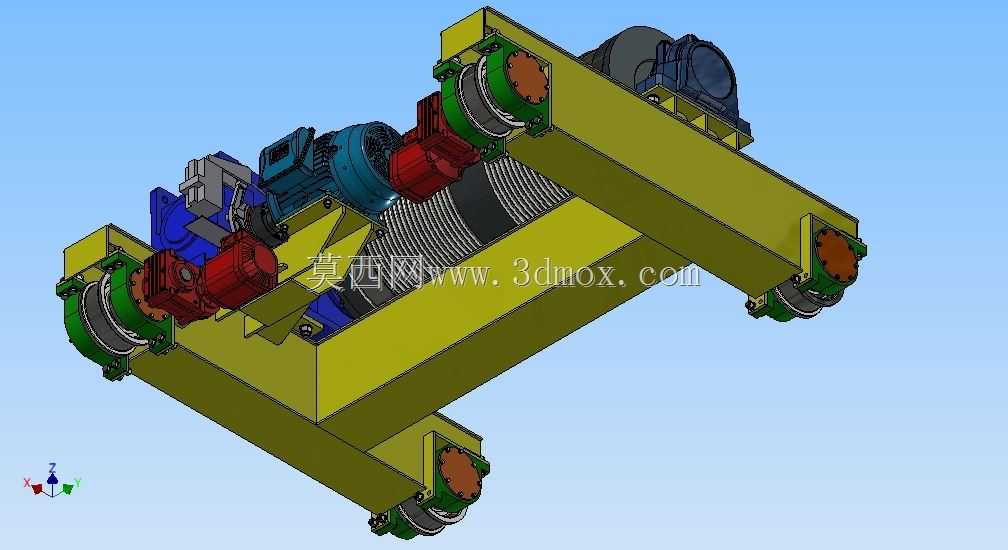

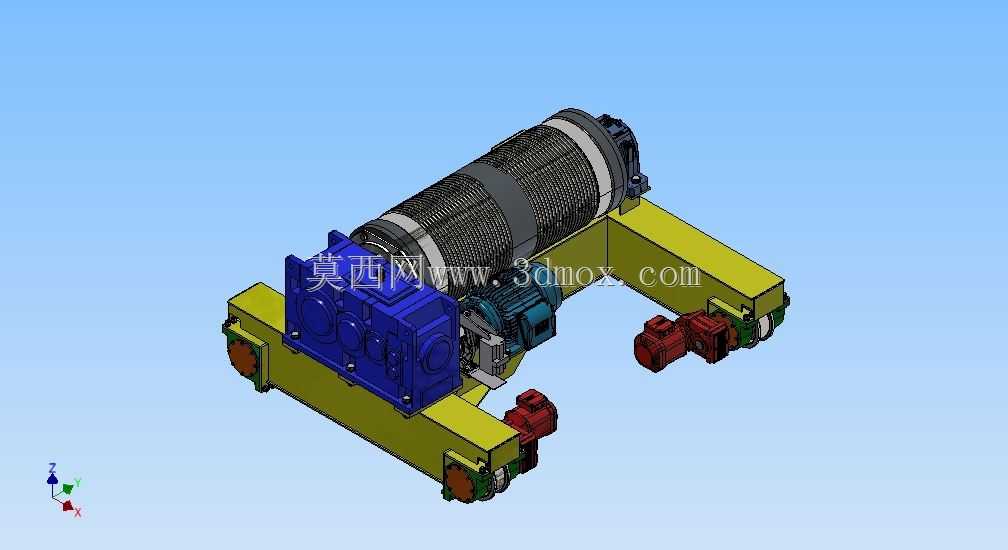

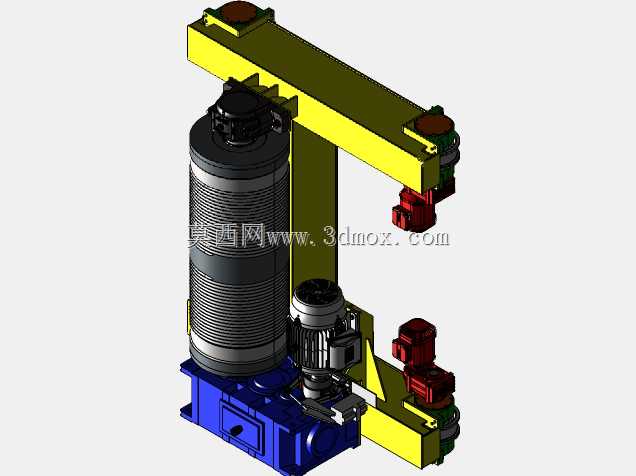

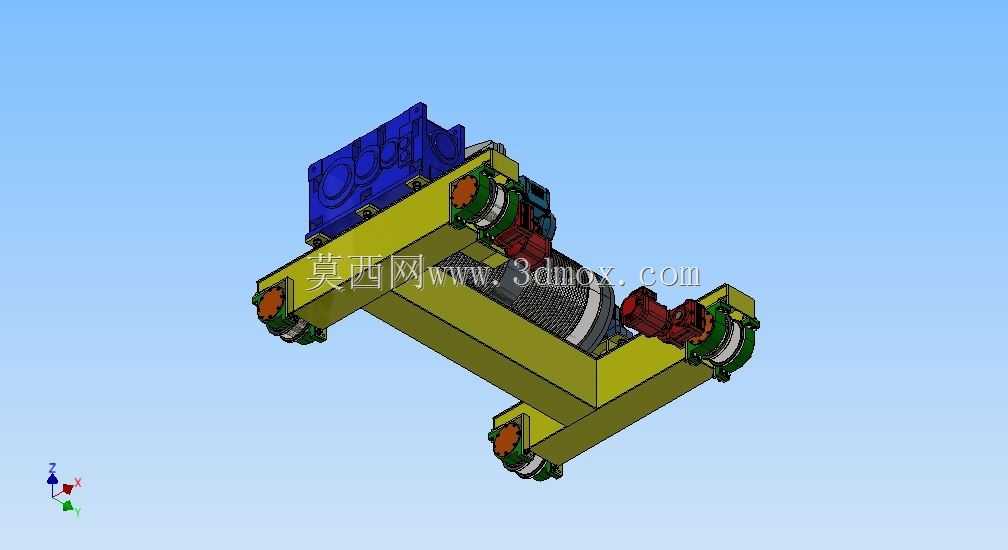

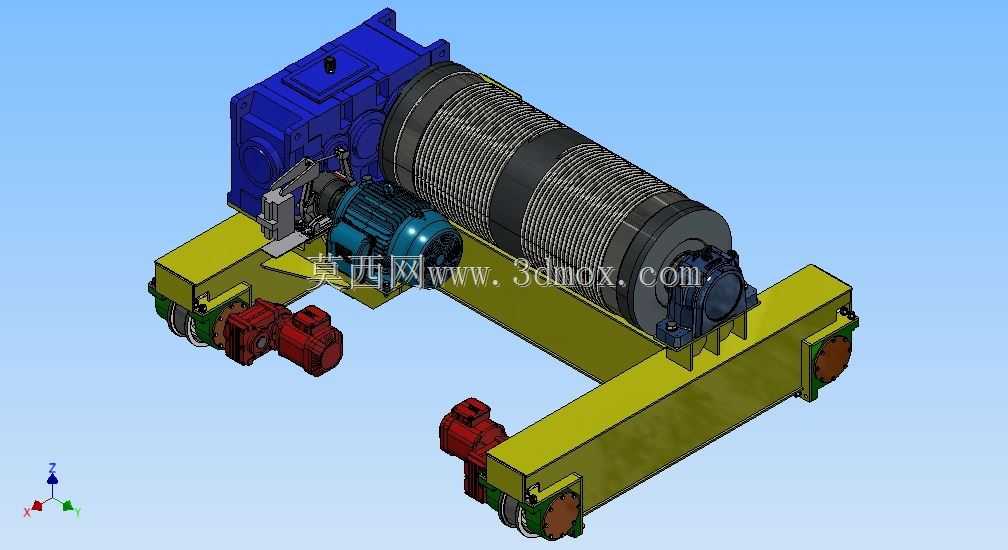

该结构为桥式起重机核心运行承载部件，主要应用于室内厂房、仓储库区、重型加工车间等场景下的桥式起重设备，承担重物起升与沿主梁方向横向移送的核心功能，是桥机实现物料吊运作业的直接执行单元。整套结构采用对称式布局设计，主体由起升卷筒模块、减速传动模块、两侧端梁行走模块、驱动动力模块四个核心部分组成，整体框架采用箱型梁式承载结构，两侧端梁作为行走承载基座，平行对称布置，端梁端部集成行走轮组与侧向导轮，可沿起重机主梁上的轨道平稳移动，端梁之间通过刚性连接架形成稳定的承载框架，保证大载荷工况下结构不会出现形变偏移。起升卷筒模块横置于框架中部上方，卷筒表面加工有标准螺旋绳槽，可规范钢丝绳的缠绕排布，避免乱绳、咬绳问题，卷筒一端配套专用减速与制动组件，可实现起升动作的大扭矩输出与可靠停驻，制动模块具备失电保护功能，可在动力中断时自动锁止卷筒，防止重物下坠引发安全事故。两侧端梁分别配置独立的行走驱动单元，驱动电机通过减速组件与行走轮直连，可实现双向平稳运行，驱动端旁设置有行程限位触发部件，可配合主梁上的限位装置实现两端极限位置的自动减速停驻，避免冲轨脱轨风险。设计过程中充分考虑安装边界与维护空间，整体结构的宽度尺寸适配主流桥式起重机的主梁轨距范围，卷筒的安装高度预留了足够的钢丝绳缠绕与导绳器安装空间，各动力部件与传动部件的布置均预留了日常检修、润滑、易损件更换的操作空间，无需整体拆解即可完成常规维护作业。整套结构的载荷传递路径清晰，重物载荷通过卷筒支座传递至中部连接框架，再均匀分散至两侧端梁的行走轮组，最终传递至起重机主梁结构，受力分布均匀，可有效降低局部应力集中，延长设备整体使用寿命，同时各功能模块采用集成化设计，可在厂内完成预装调试后整体吊装至主梁进行安装，大幅缩短现场安装的施工周期，也便于后续故障模块的整体拆换，降低运维成本。
