双电机驱动齿轮传动变速机构

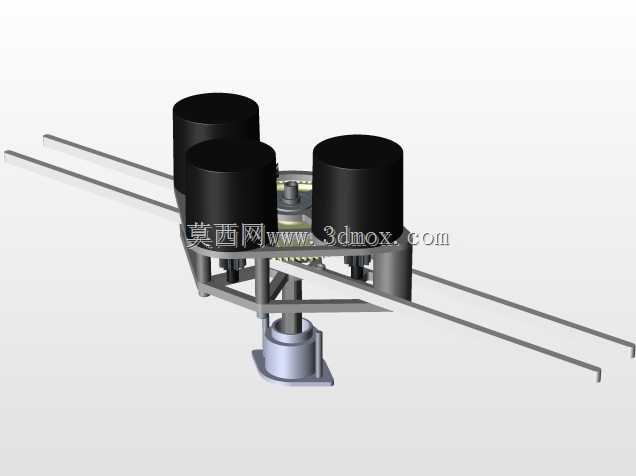

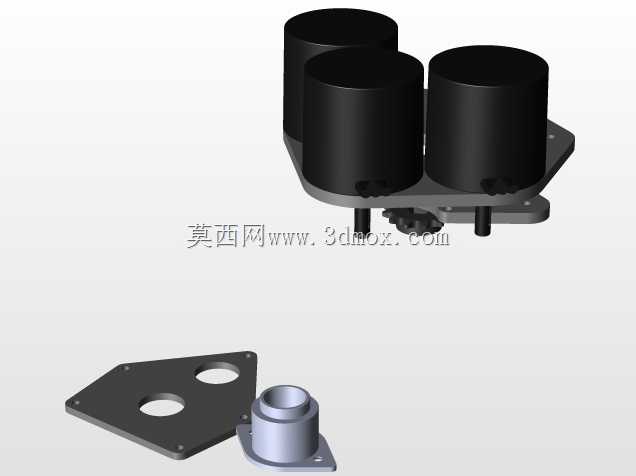

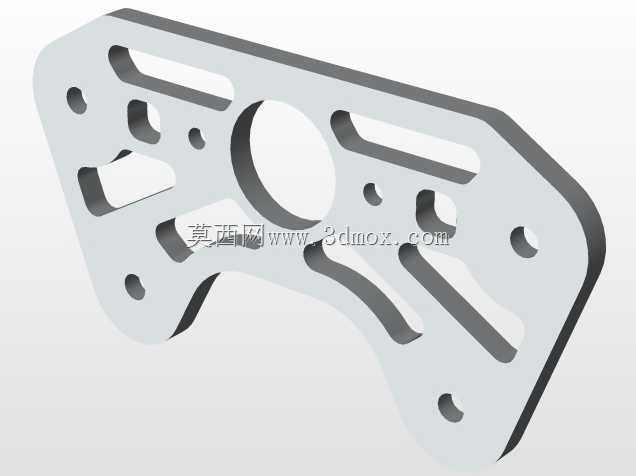

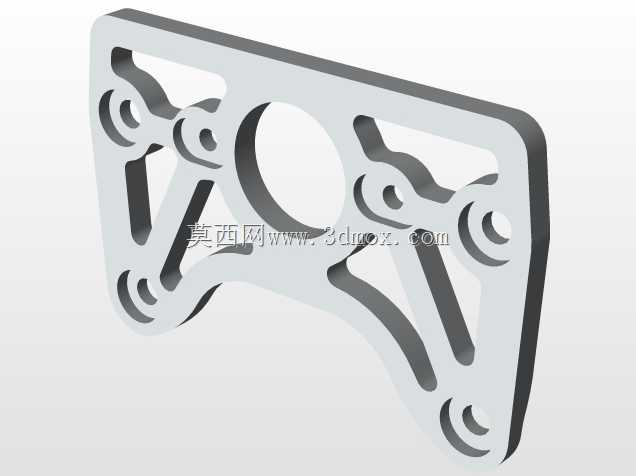

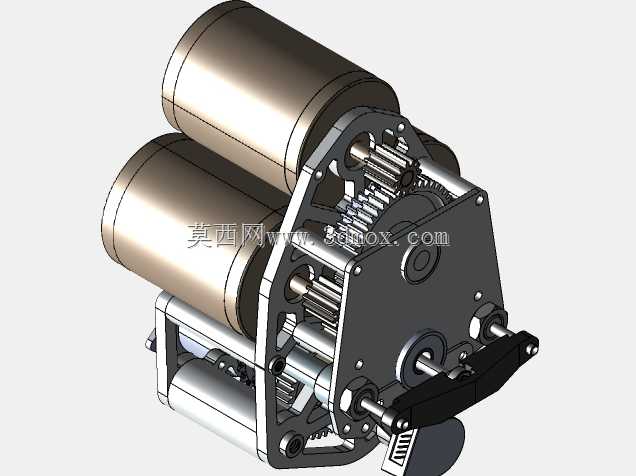

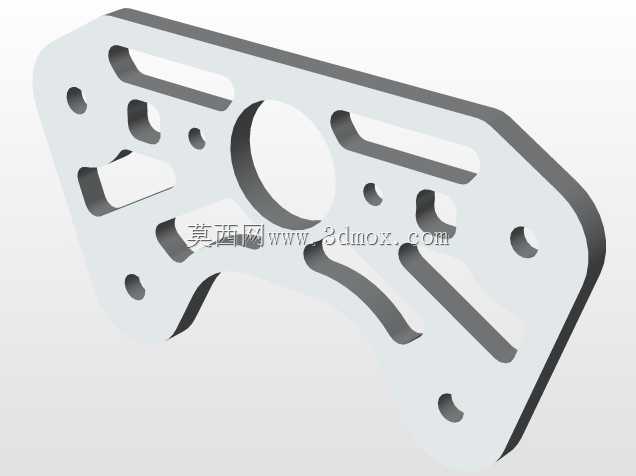

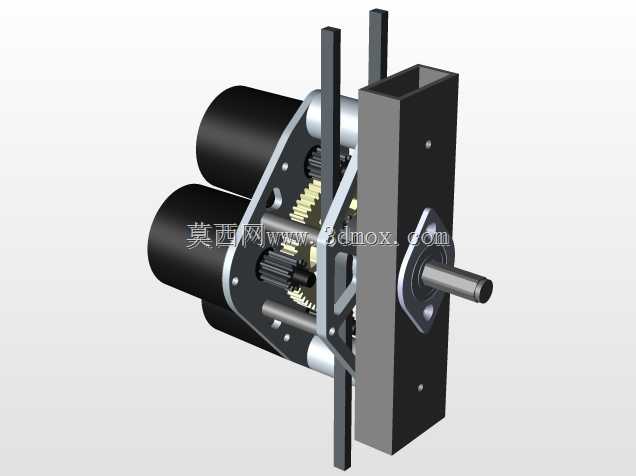

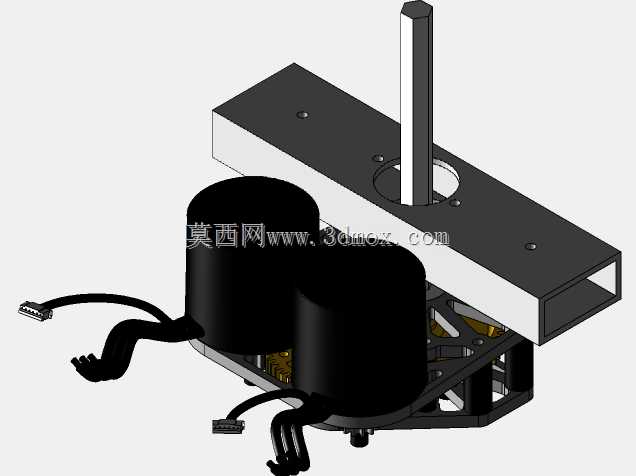

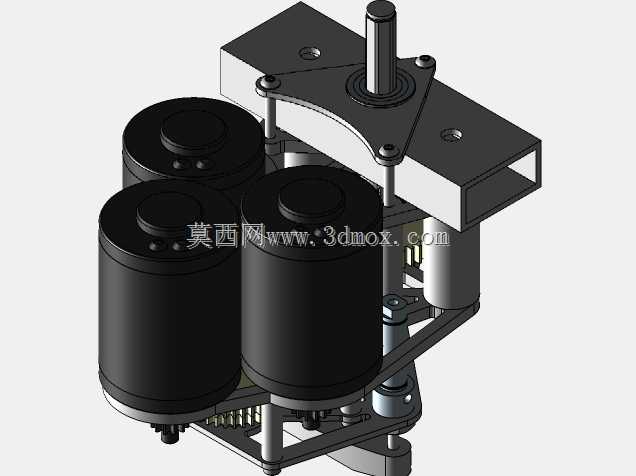

该双电机驱动齿轮传动变速机构，主要面向小型移动作业平台、紧凑型动力输出设备、竞赛类机器人动力单元等应用场景，可在有限安装空间内实现大扭矩动力输出与多档位转速切换，满足设备在不同负载工况下的动力匹配需求。设备实际运行过程中，两台驱动电机同步输入动力，经内部多级定轴齿轮组完成扭矩叠加与转速调节，最终通过末端输出轴向外传递动力，可适配需要短时大扭矩爬坡、持续平稳巡航的多工况作业需求，相比单电机同功率传动方案，能在更小体积下实现更高的动力冗余，避免单电机过载导致的动力中断风险。从功能特性来看，该机构采用同轴双联齿轮与滑移换挡齿轮结合的传动布局，可通过换挡拨叉控制不同齿数比的齿轮副啮合，实现至少两档转速输出切换，齿轮组均采用直齿圆柱齿轮设计，加工装配难度低，传动效率高，轴向尺寸紧凑；箱体采用镂空式轻量化设计，在保证安装定位精度与结构刚度的前提下，尽可能削减非受力区域的材料厚度，降低整体自重，适配对重量敏感的移动类设备安装需求。设计过程中，工程师优先考虑了安装边界的适配性，整体结构采用扁平式布局，双电机平行布置于箱体一侧，输出轴垂直于电机轴线方向伸出，可直接对接行走轮组或作业执行部件，无需额外加装转向传动组件；各齿轮轴均采用滚动轴承支撑，降低传动过程中的摩擦损耗，同时在箱体对应轴承安装位设计了一体式定位凸台，保证轴系的同轴度，减少高速运转下的齿轮偏磨与振动噪音。外形尺寸方面，该机构整体轮廓适配小型设备的安装仓空间，电机安装位预留了标准的螺栓固定孔距，输出轴端设计了标准的平键连接位与轴向锁紧螺纹，可快速完成与负载端的对接安装，箱体侧面预留了换挡拨叉的安装滑槽，可适配手动换挡或电控舵机自动换挡的操控需求，无需对箱体结构进行二次改造即可完成功能拓展。在结构细节上，该机构的齿轮啮合侧隙经过精准调校，既保证传动过程中不会出现卡滞，又能减少正反转切换时的回程间隙，提升动力传输的响应速度；箱体边缘设计了加强筋结构，抵消齿轮传动过程中产生的径向作用力，避免长期运行后箱体出现形变导致的传动精度下降。
