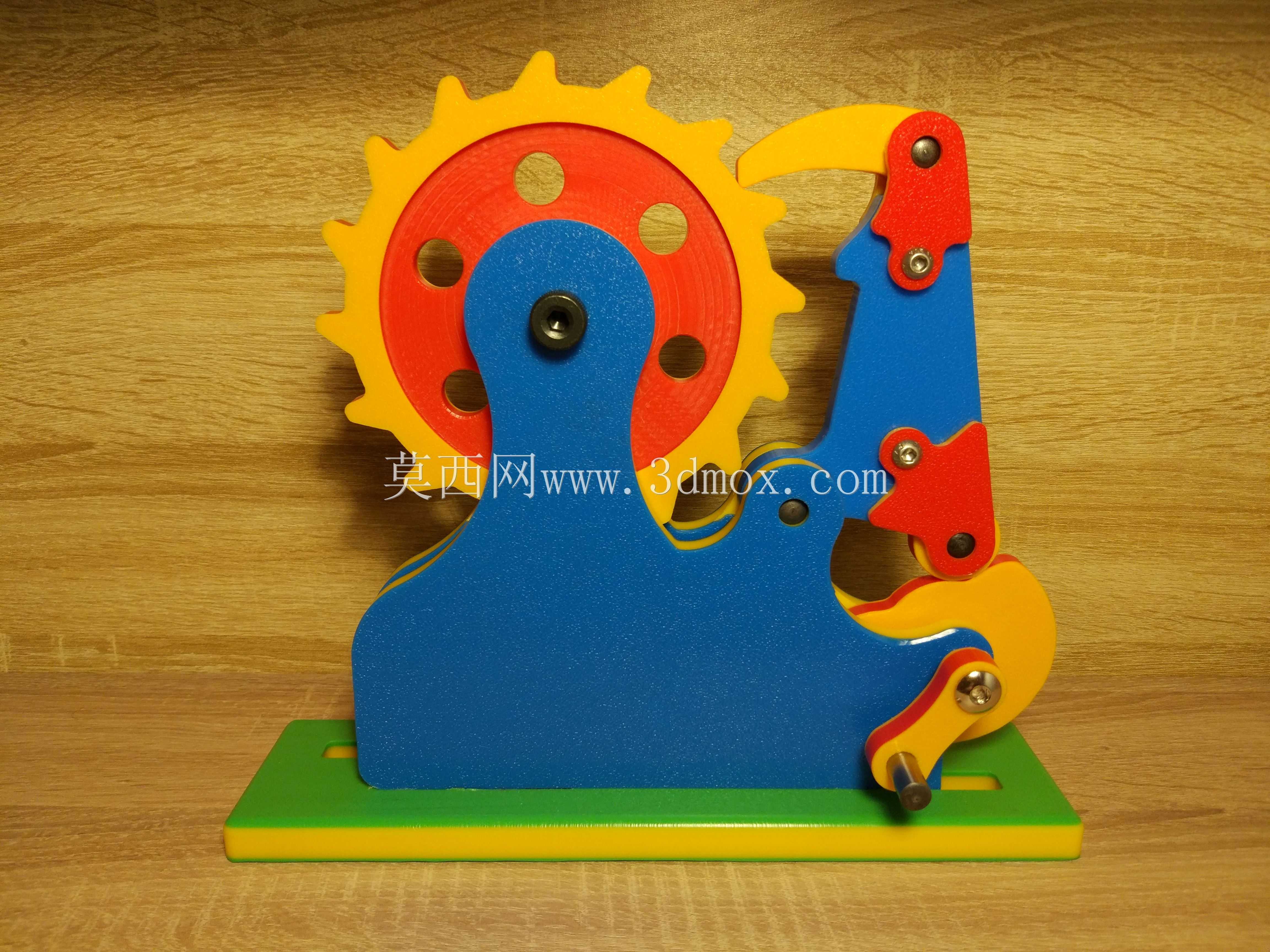

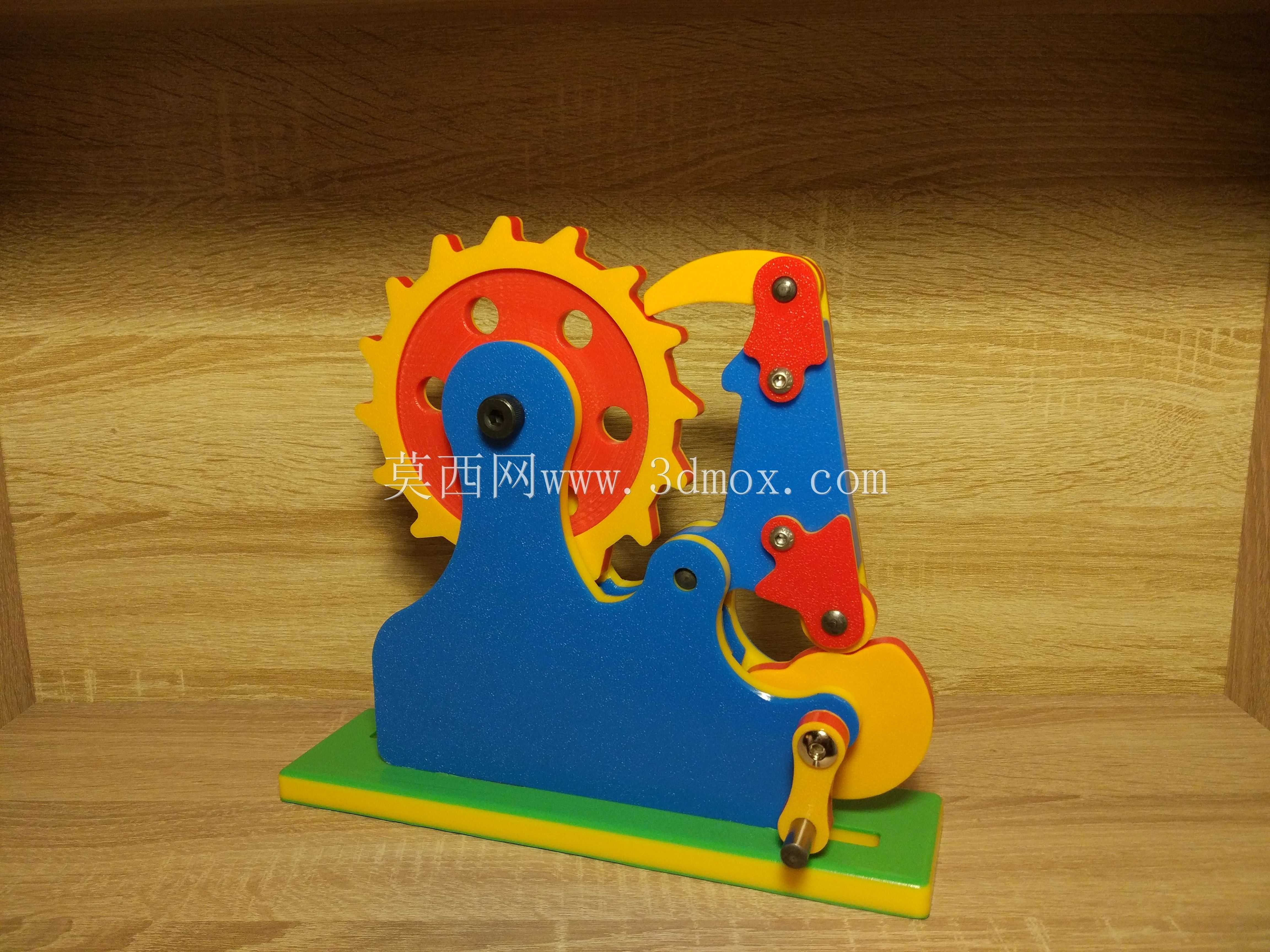

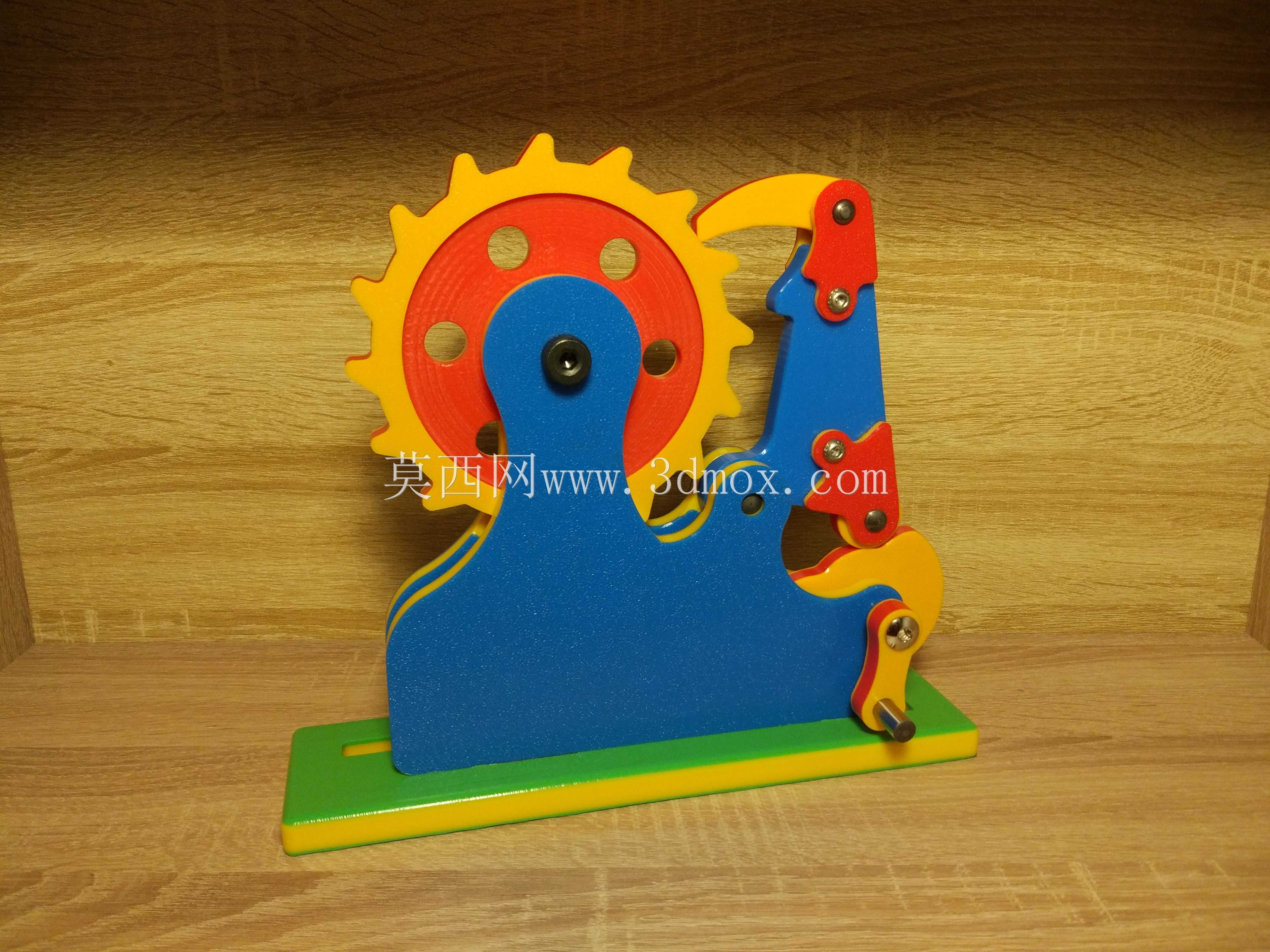

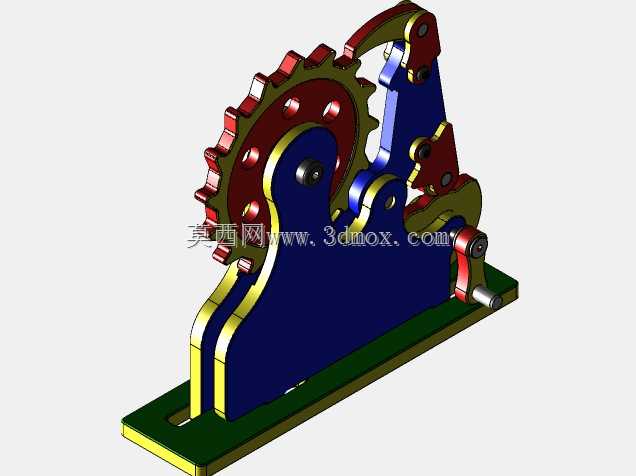

凸轮驱动式棘轮棘爪间歇传动机构

这套凸轮驱动的棘轮棘爪机构，是典型的间歇式机械传动结构，广泛应用在需要单向步进送料、定角度转位、单向止逆的工业场景中，常见于轻工送料设备、机床进给机构、自动化生产线的分度工位、手动起重工具的止逆结构，以及各类需要实现单向间歇运动的专用设备里，能够将连续的旋转或摆动输入，转化为可控的单向步进旋转输出，同时依靠棘爪的止逆特性避免负载反转，保障传动过程的可靠性。整套机构的核心功能逻辑，是通过凸轮的轮廓曲线驱动棘爪做往复摆动，当凸轮推动棘爪向前伸出时，棘爪卡入棘轮的齿槽中，带动棘轮转过固定的齿距角度；当凸轮回程带动棘爪回退时，棘爪沿棘轮齿背滑过，此时止逆棘爪会卡入棘轮齿槽阻止棘轮反转，以此循环实现稳定的单向间歇传动，传动过程的步进角度可通过调整棘轮齿数、凸轮升程轮廓来匹配不同工位的转位需求，适配不同节拍的生产工况。在设计思路上，这套结构优先考虑了加工装配的可行性，所有结构件都适配常规板材切削加工的工艺要求，核心传动件的厚度规格统一，减少加工时的材料换型与刀具调整成本；各连接位置采用标准紧固件实现装配，无需特殊定制连接件，既降低了单件加工的精度要求，也方便后期的磨损件更换与维护调整；凸轮轮廓曲线经过运动学校核，保证棘爪的进退动作平滑无卡滞，避免棘爪与棘轮齿面的刚性冲击，延长整套机构的使用寿命。从安装边界来看，整套机构的核心传动区域布局紧凑，棘轮的分度圆尺寸、凸轮的基圆半径、棘爪的摆动行程都经过匹配校核，安装时只需固定凸轮的输入轴支座、棘轮的输出轴支座，保证两个轴的平行度符合装配公差要求，即可实现稳定传动；各紧固件的安装位置预留了足够的扳手操作空间，无需特殊工装即可完成装配调试，同时棘爪的铰接位置预留了微调间隙，可根据实际装配误差调整棘爪的啮合深度，避免出现跳齿、卡滞的问题，能够直接集成到各类非标自动化设备、专用机床的进给单元中，作为核心的间歇传动模块使用。
