5毫米直插式带隙发光二极管结构设计

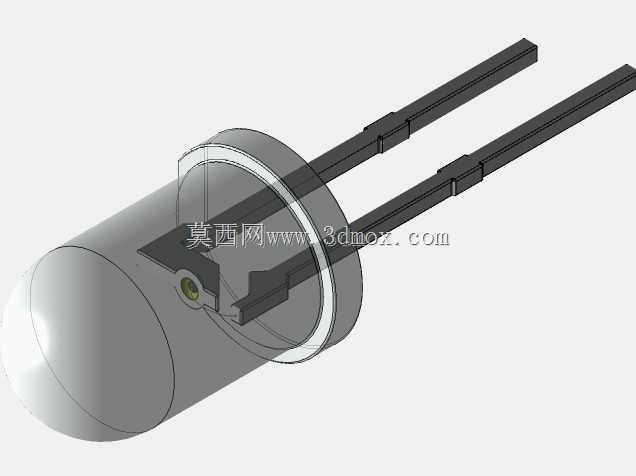

这款5毫米规格的直插式带隙发光二极管，是电子电路领域应用极为广泛的基础半导体光电器件，日常可在各类消费电子、工业控制板卡、家电设备、仪器仪表的状态指示区域见到它的身影，小到儿童玩具的电源提示灯，大到工业控制柜的运行状态标识，都能通过这类器件实现低功耗的可视化信号反馈，部分场景下也可作为短距离光信号传输的发射端元件，承担简易光电耦合、红外遥控信号发射的功能。从实际使用场景来看，这类直插LED凭借成熟的封装结构、低廉的成本和稳定的发光表现，至今仍是通孔插装类电路板上最常用的指示类元器件，适配波峰焊、手工焊等多种焊接工艺，能够适应-40℃到85℃的常规工作环境温度范围，满足绝大多数民用、工业级电子设备的使用需求。在产品功能特性上，该器件依靠半导体PN结的电致发光效应实现电光转换，封装结构内部的支架承载着发光芯片，两根平行引出的引脚分别对应正负极，长引脚为正极、短引脚为负极，方便生产组装环节快速识别极性，避免反向接入导致的器件失效；透明的环氧封装外壳一方面起到保护内部芯片、绑定金线的作用，隔绝外界水汽、灰尘对半导体结构的侵蚀，另一方面也作为光学透镜调整光线的出射角度，让发光光线能够按照预设的角度范围向外投射，满足不同场景下的可视角度需求。在设计思路上，这款模型完整还原了直插LED的内部结构与外部轮廓，环氧封装头部采用标准的圆形穹顶设计，直径严格控制在5毫米，既符合行业通用的安装尺寸规范，也能通过穹顶的曲面结构优化光线折射效果，提升正面发光亮度；引脚部分采用平直的长条状结构，截面尺寸适配标准2.54毫米间距的PCB通孔，引脚长度预留了足够的焊接余量，既可以直接插装焊接在电路板上，也可以根据实际安装需求弯折引脚调整安装高度，适配不同结构的设备外壳开孔位置。从安装边界来看，该器件的头部圆柱段直径为5毫米，安装时需要在设备面板或PCB上预留直径不小于5.2毫米的安装开孔，两根引脚的中心间距为2.54毫米，完全匹配通用面包板、万能板及标准PCB的孔位设计，引脚伸出封装底部的长度足够穿过常规厚度的PCB板，焊接后引脚露出板面的长度可控制在2毫米以内，不会占用过多的板后空间，能够适配紧凑结构的电子设备内部安装需求。模型同时还原了内部的支架、芯片、反光杯结构，能够直观展现直插LED的封装逻辑，可用于电子工艺教学、电路装配演示等场景，帮助从业者快速理解这类基础元器件的构造原理与安装要点。
