多翼式搅拌作业叶片组件结构设计

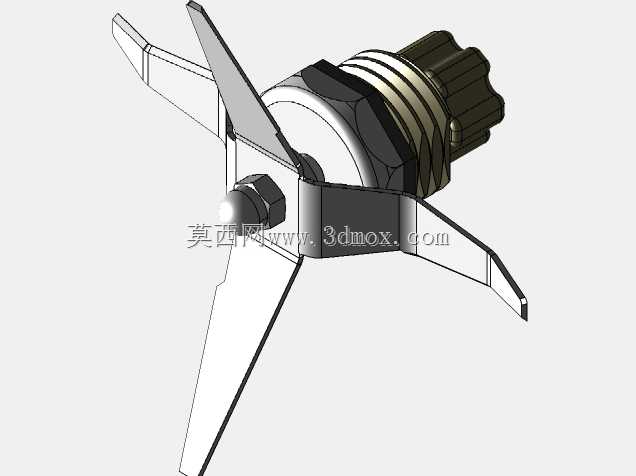

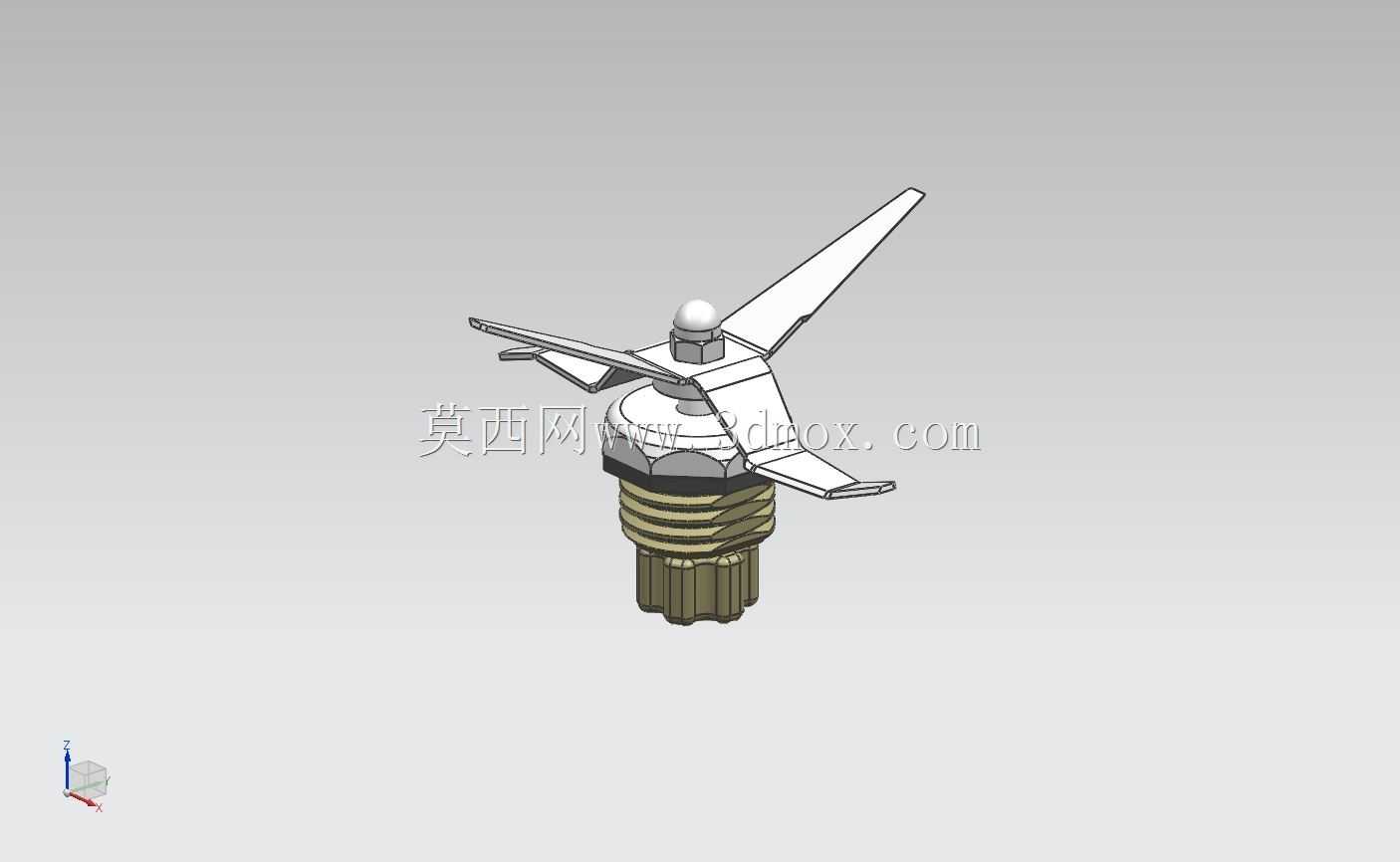

该搅拌叶片组件主要应用于流体混合、物料分散类工业生产场景，常见于化工配料、食品均质、浆料搅拌、污水处理药剂混合等作业环节，作为搅拌设备的核心执行末端，直接决定物料混合的均匀度与作业效率。组件整体采用同轴集成式结构设计，下部为带外花键的传动连接段，可与搅拌设备的动力输出轴实现周向固定，花键连接的形式能够传递更大扭矩，避免大负载搅拌工况下出现连接打滑的问题，花键段上方设置多层叠合的密封安装位，用于配套安装油封结构，可阻挡搅拌过程中的物料、浆液渗入上部轴承位置，同时避免轴承润滑脂泄漏污染待搅拌物料。组件中部集成了轴承安装腔体，内置的轴承结构可承担叶片旋转过程中的径向载荷与部分轴向载荷，降低动力输出端的负载损耗，保障叶片高速旋转时的同轴度，减少运行过程中的抖动与异响。上部为叶片安装基座，采用三叶片均布的布局形式，每支叶片带有一定的扭转倾角，旋转过程中可同时产生轴向推流与径向剪切的作用力，既能推动物料沿轴向循环流动，又能对结块物料产生剪切破碎效果，叶片末端设置小尺寸的副翼结构，可在主叶片形成的主流场边缘补充扰流，消除搅拌罐壁附近的混合死角，提升整体混合均匀度。设计过程中充分考虑安装边界的适配性，下部花键段采用标准传动花键规格，可适配多数常规搅拌设备的输出轴尺寸，整体径向最大尺寸为叶片展开后的外圆直径，安装时需保证叶片外沿与搅拌罐内壁保留足够安全间隙，避免旋转过程中出现刮碰，轴向安装尺寸从花键末端到叶片顶端的总长度适配常规搅拌罐的插入深度要求，无需额外加装延长杆即可完成安装。叶片与基座之间采用可拆卸的紧固连接结构，当叶片出现磨损时可单独更换单片叶片，无需更换整个组件，降低后期维护成本，顶部的球形紧固端盖可压紧叶片根部与轴承内圈，避免高速旋转时叶片出现松动移位，同时光滑的球面结构可减少物料在组件顶部的粘附堆积，降低清洁难度。
