三链轮滚子链传动机构设计方案

项目分类:3D模型 发布时间:2021-05-26 ID:186865

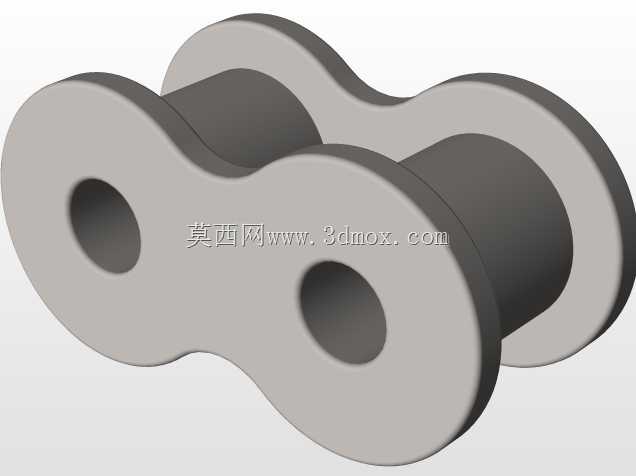

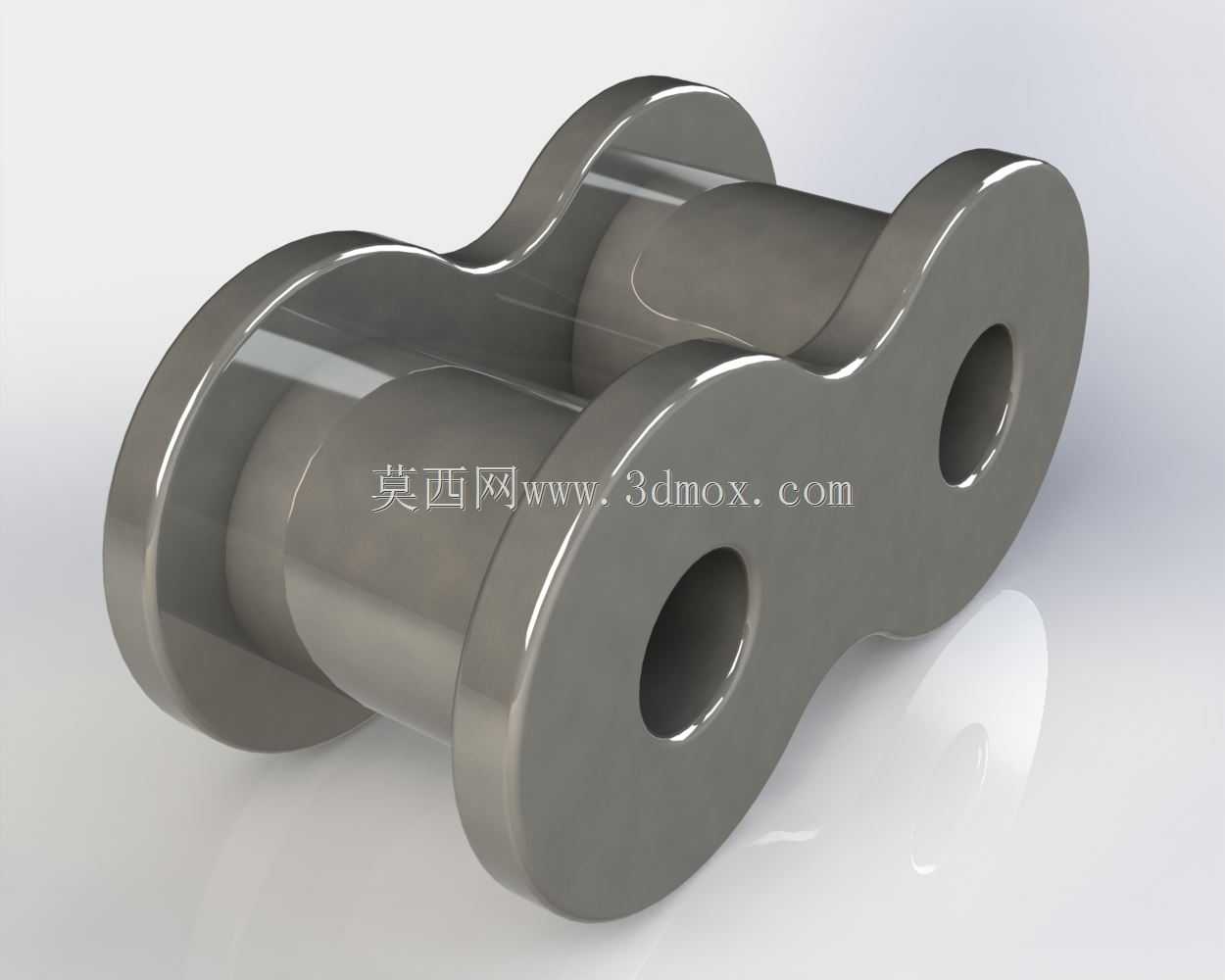

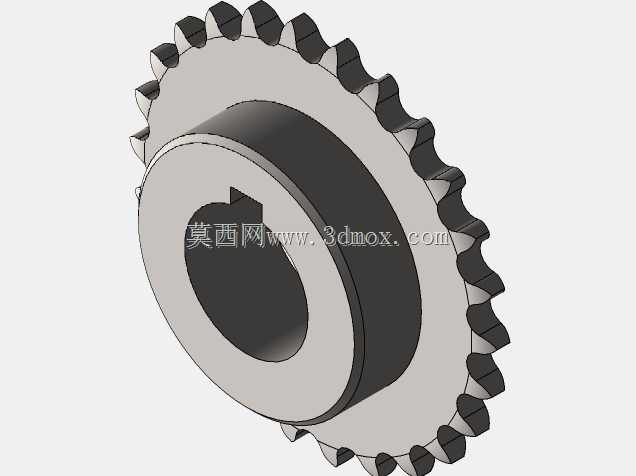

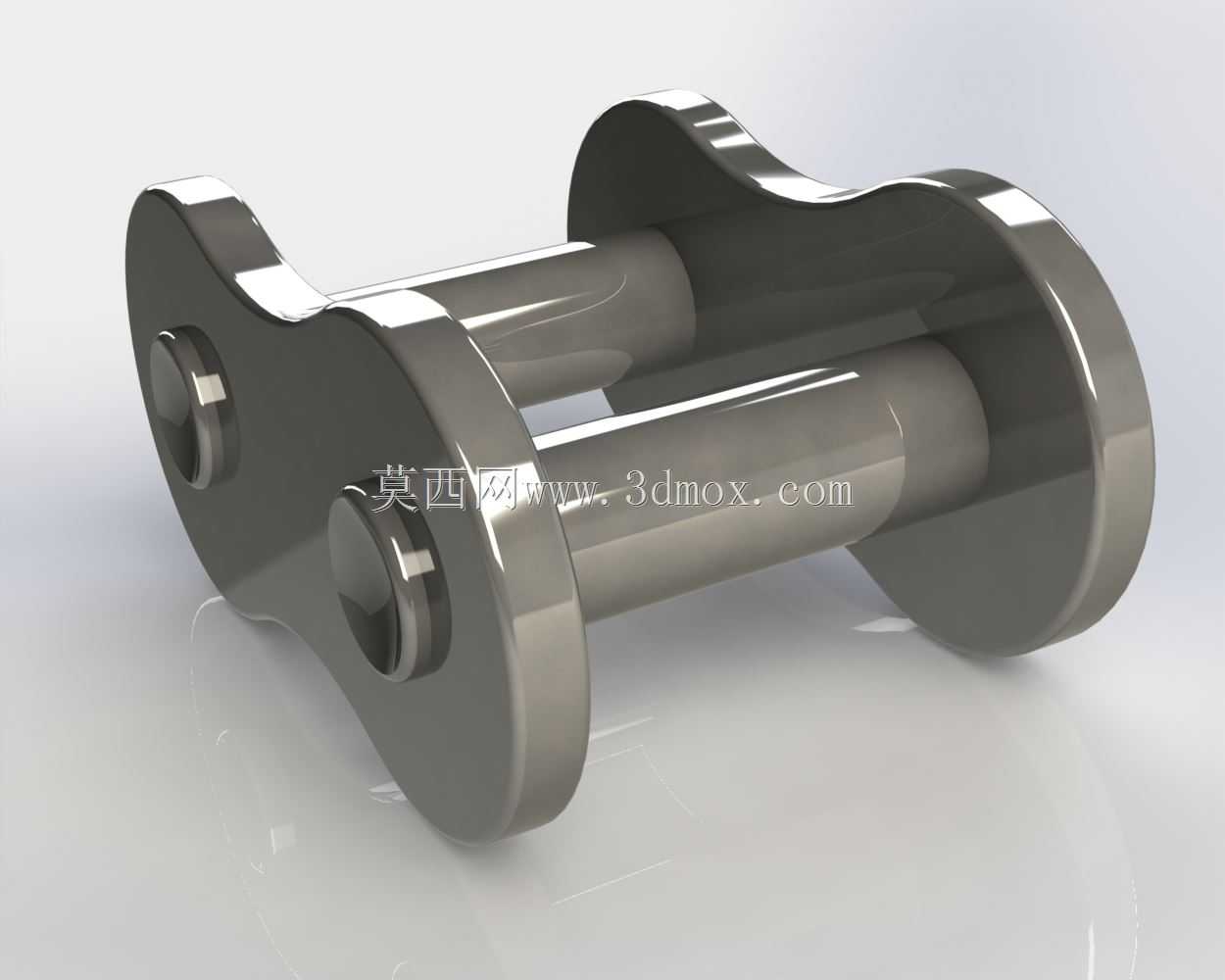

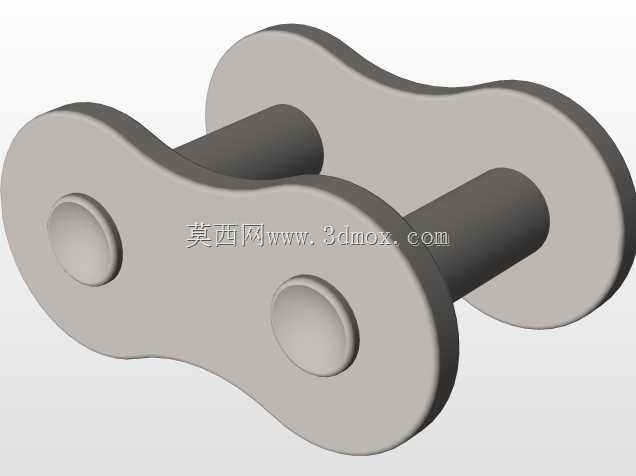

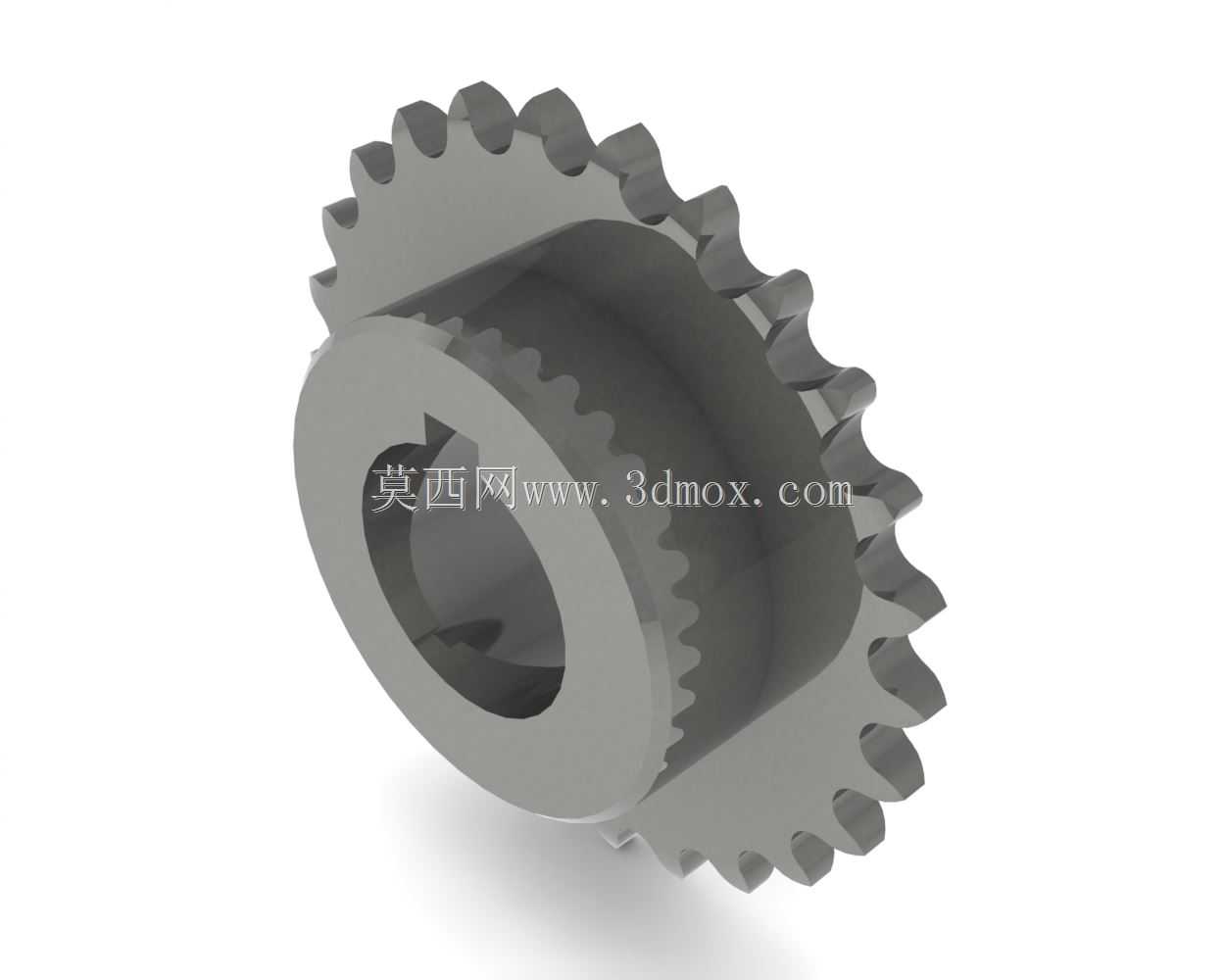

  • 三链轮滚子链传动机构设计方案
  • 三链轮滚子链传动机构设计方案
  • 三链轮滚子链传动机构设计方案
  • 三链轮滚子链传动机构设计方案
  • 三链轮滚子链传动机构设计方案
  • 三链轮滚子链传动机构设计方案
  • 三链轮滚子链传动机构设计方案
  • 三链轮滚子链传动机构设计方案
  • 三链轮滚子链传动机构设计方案

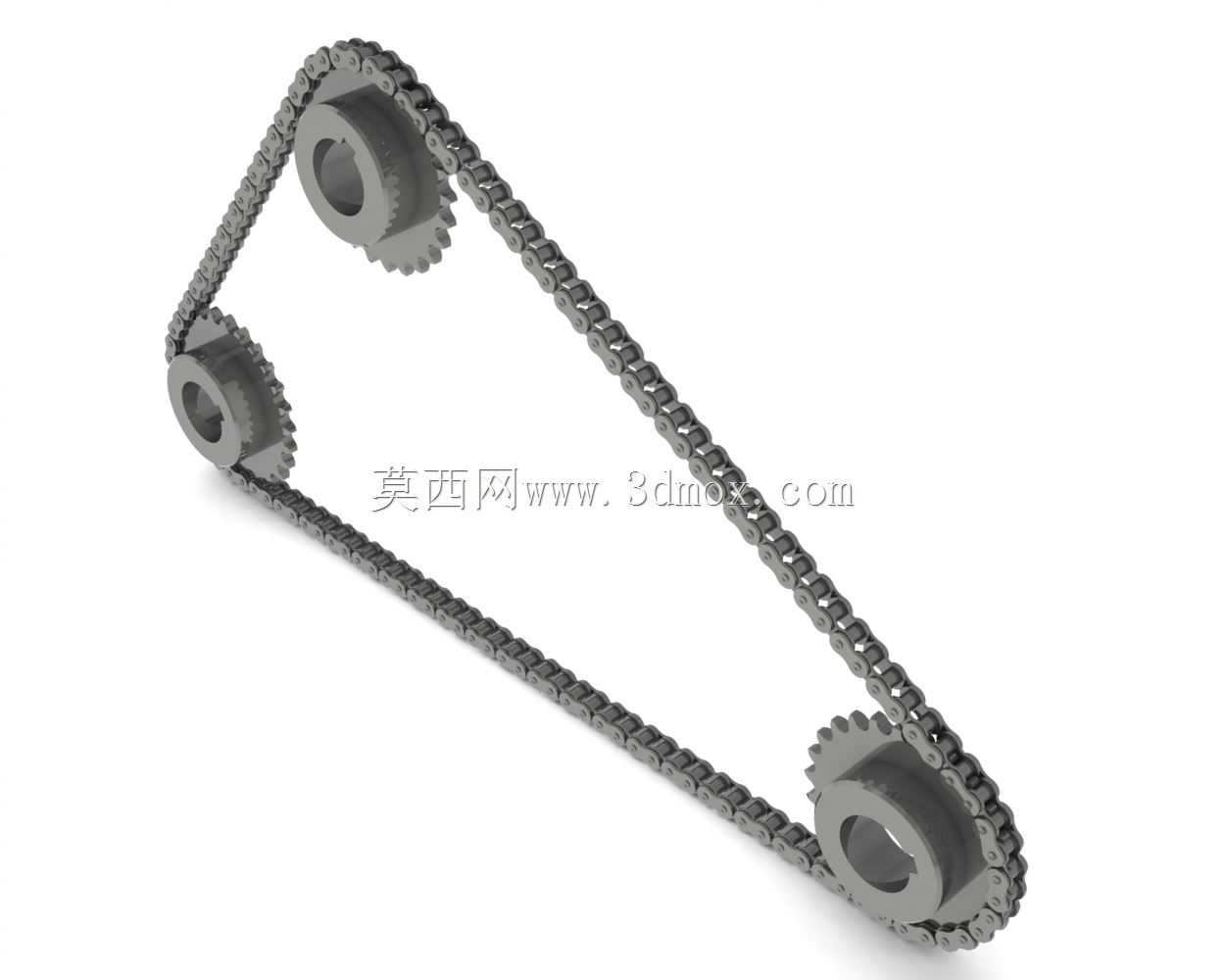

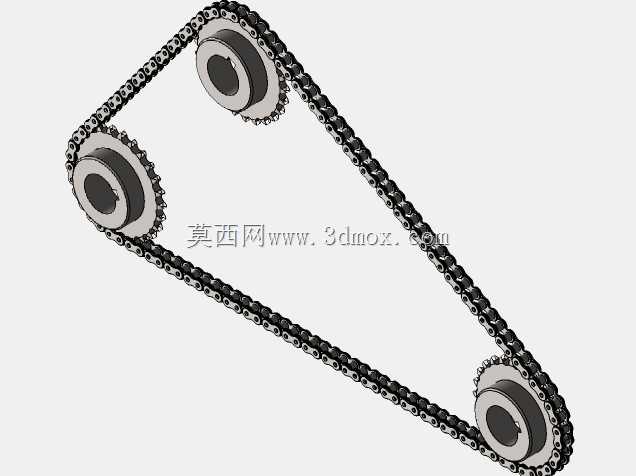

这套三链轮滚子链传动结构,是机械传动领域里非常典型的非同轴多工位动力传递方案,和常规双链轮定距传动不同,它通过三个呈三角排布的链轮搭配闭合滚子链,能够实现单动力输入下的多轴同步动力输出,在轻工输送、小型自动化生产线、包装设备进给机构、农用机械分动装置里都有非常广泛的应用场景。在实际生产场景中,这类三角排布链传动常被用在空间受限、需要将单路动力拆分传递到三个不同高度或水平位置作业端的设备上,比如小型食品包装线的进料、封口、出料工位同步驱动,或是小型农机上的割台、输送辊、拨料机构的联动,相比齿轮组传动它不需要严格控制轴间距,安装容错空间更大,相比带传动它不会出现打滑丢转的问题,传动比精准,能保证各个工位的动作完全同步,避免工序错位。从功能特性来看,这套结构选用的是标准滚子链,链节和链轮齿槽的啮合间隙经过优化,既保证传动过程中不会出现卡滞跳齿,又预留了合理的润滑储油空间,能降低长期运转的磨损;三个链轮的齿数根据实际传动比需求匹配,可通过调整不同链轮的齿数差,实现各个输出轴的不同转速输出,满足不同工位的作业速度要求。设计这套结构时,首先要确定三个安装轴的相对位置,既要保证链条包角满足传动要求——每个链轮的链条啮合包角不小于120度,避免啮合齿数不足导致跳齿,又要控制链条的张紧量,避免过紧加剧轴承受力、过松出现运转抖动;三角排布的结构天然形成了稳定的张紧几何关系,相比双链轮传动可以减少额外张紧轮的配置,简化整体结构。在外形尺寸与安装边界上,这套结构的整体外轮廓由三个链轮的中心距、链轮齿顶圆直径共同决定,设计时需要预留出链条运转的晃动余量,一般在链条松边外侧预留5到10毫米的安全间隙,避免运转过程中链条和周边设备构件发生剐蹭;三个链轮的安装轴需要保证平行度误差控制在0.1毫米/100毫米以内,否则会出现链条偏磨、爬齿的问题,轴端的固定结构要预留轴承安装位和链轮轴向定位空间,保证链轮不会在运转过程中发生轴向窜动。另外这套结构在设计时还考虑了运动学验证的需求,通过运动仿真可以直观观察不同转速下链条的运动轨迹、啮合状态,排查是否存在链节干涉、张紧力突变的问题,为实际加工装配提供可靠的参数依据,能有效减少实物试装的调试成本,缩短设备开发周期。
