带刹车万向轮工业移动承载底座结构

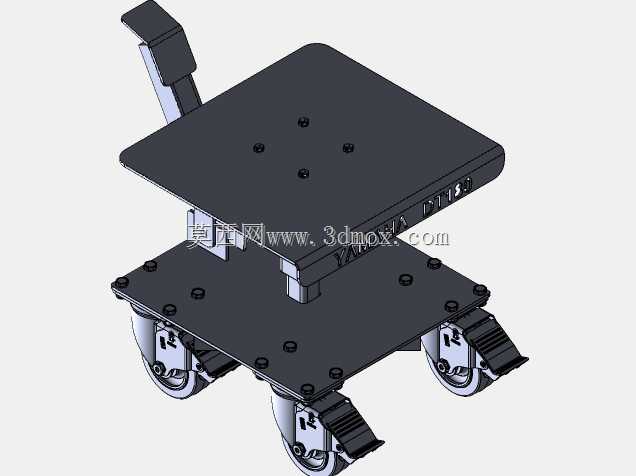

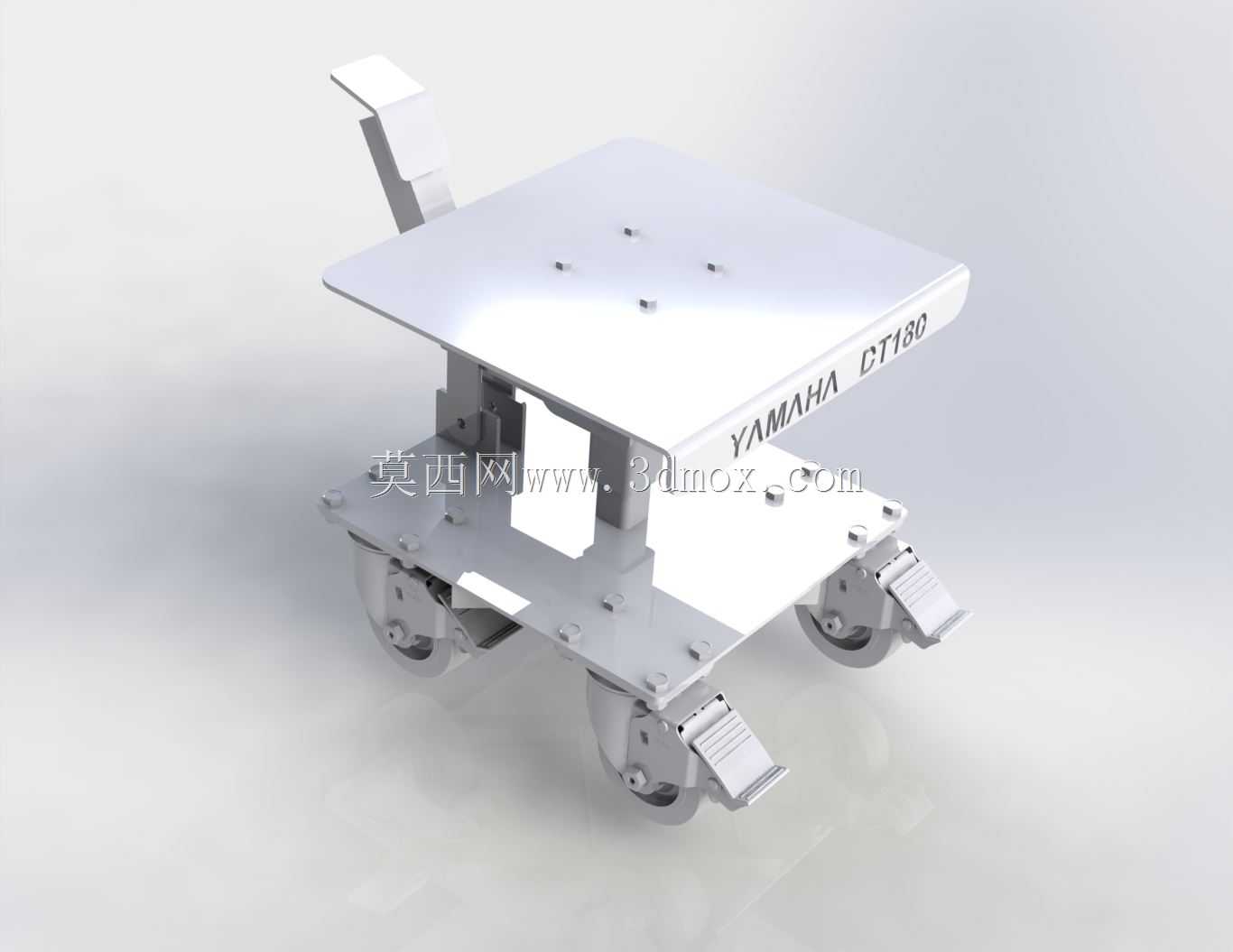

　　这款带刹车万向轮的移动承载底座，是面向车间工位转序、轻型设备移位、工装夹具临时架设场景设计的小型移动支撑结构，日常在电子组装线旁的工装周转、实验室检测设备的工位调整、小型加工工位的工具承载场景中使用频率极高，相比固定式安装台架，它能在不借助额外搬运工具的前提下，单人完成百公斤级负载的短距离移位，适配多品种小批量生产模式下频繁调整工位布局的需求。从结构设计逻辑来看，整个底座采用分层式承载思路，上层是一块带四个安装定位孔的方形平板，平板边缘做了小角度倒角处理，避免移位过程中剐蹭操作人员衣物或周边管线，平板上的安装孔位按照常见小型工业设备的底部安装间距做了适配，孔位周边预留了沉台空间，安装时螺栓头不会突出平板表面，保证放置在台面上的工装、

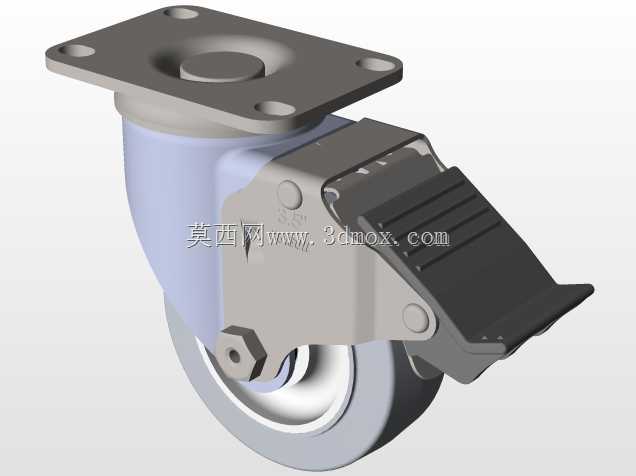

　　设备底面能完全贴合承载面，不会出现局部悬空导致的受力不均问题。平板下方通过四块折弯成型的连接立板与底部的轮组安装框架相连，立板上开设了多组减重孔，在不降低整体结构刚性的前提下减少了底座自重，同时减重孔也可作为穿线孔使用，当台面上放置带电气管线的检测设备或小型电动工装时，管线可直接穿过减重孔沿框架排布，避免移位过程中管线被轮组碾压。底部框架采用等边角钢拼焊成型，四个角位分别安装了带刹车踏板的万向脚轮，脚轮的刹车踏板采用双档位设计，踩下第一档时锁定滚轮转动，踩下第二档时同时锁定滚轮转向，可根据实际使用场景选择锁定模式：仅需要固定位置不需要限制转向时，踩下第一档即可满足临时停靠需求，需要长时间固定工位不发生偏移时，踩下第二档完全锁定轮组，

　　避免作业过程中底座受外力出现滑移。脚轮与框架的连接采用螺栓紧固而非直接焊接，后期维护时可单独更换磨损的轮组，不需要整体拆解底座结构，降低了运维成本。从安装边界尺寸来看，整个底座的承载面边长控制在300毫米级，整体高度（含脚轮）控制在150毫米左右，属于低矮型移动支撑结构，重心偏低，移位过程中不容易出现侧翻问题，四个脚轮的安装位置向外探出框架边缘5毫米左右，避免框架本体在移位时磕碰地面凸起物，同时轮组的回转半径经过核算，原地转向时不会与底部框架发生干涉，单人推动时可实现360度无死角转向，在狭窄的车间通道或实验室工位间隙中也能灵活移动。在受力设计上，每块连接立板与上下层结构的连接位置都做了三角加强筋处理，当承载面放置偏心负载时，

　　加强筋可分散立板根部的集中应力，避免长期使用后立板出现弯折变形，上层平板的厚度经过承重校核，在额定负载下平板的最大形变量控制在0.2毫米以内，不会因为台面变形导致放置在上面的精密检测设备出现水平度偏差。实际使用中，这类移动底座还可根据需求在上层平板加装防滑橡胶垫，或是在侧边加装推拉扶手，适配不同场景的使用需求，比如作为车间内的工具转运小车使用时加装扶手可提升推移的便利性，作为精密检测设备的移动底座时加装防滑垫可进一步提升设备放置的稳定性，避免移位过程中设备出现滑动。设计过程中还考虑了地面适配性，选用的脚轮采用聚氨酯轮面，硬度适中，在环氧地坪、水泥地面、瓷砖地面上滚动时都不会产生明显压痕，同时滚动阻力小，单人推移时不需要施加过大的推力，轮面的耐磨性能也经过验证，在日常车间使用频率下，轮面的磨损周期可达两年以上，不需要频繁更换轮组。
