电机直连齿轮传动动力输出总成结构

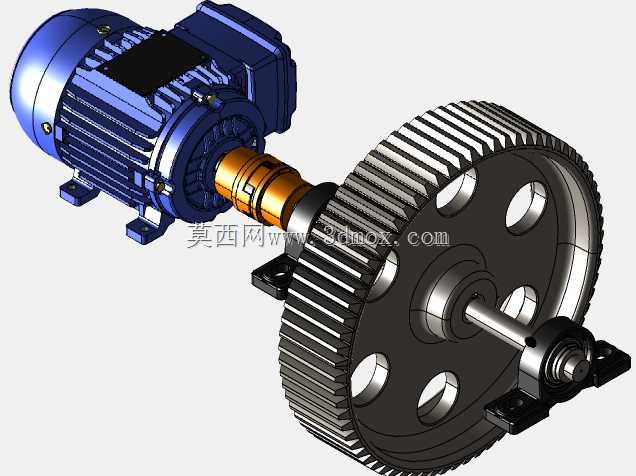

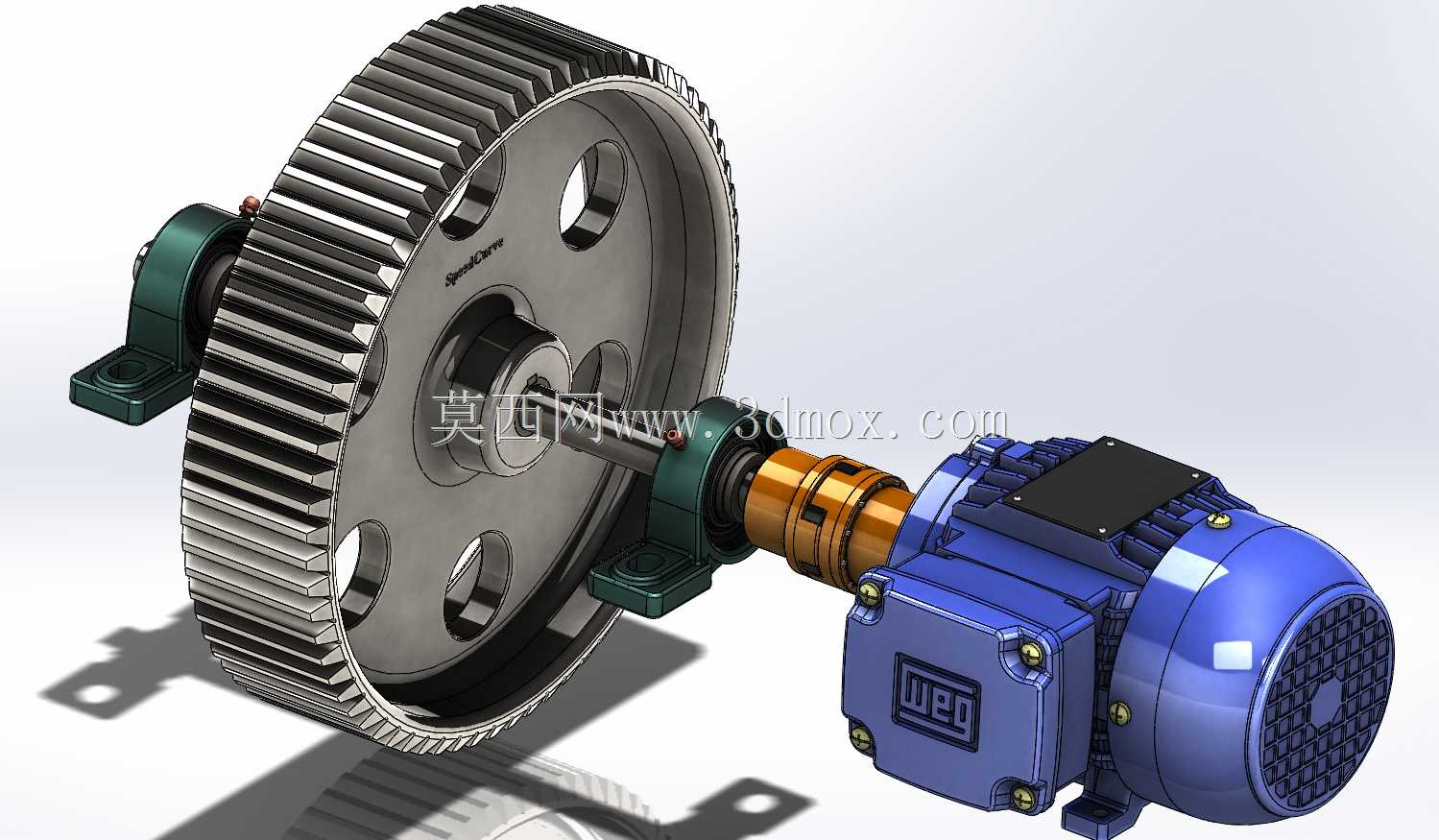

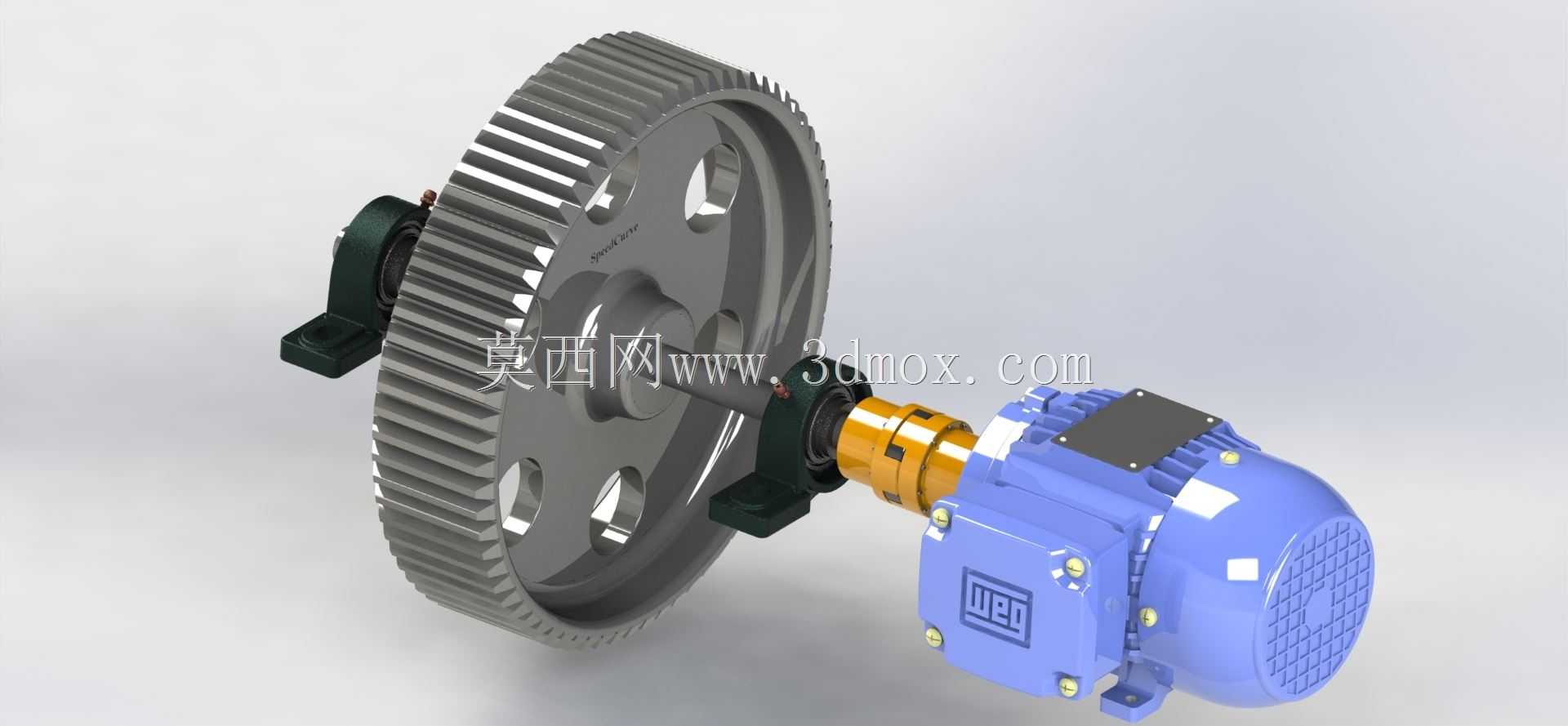

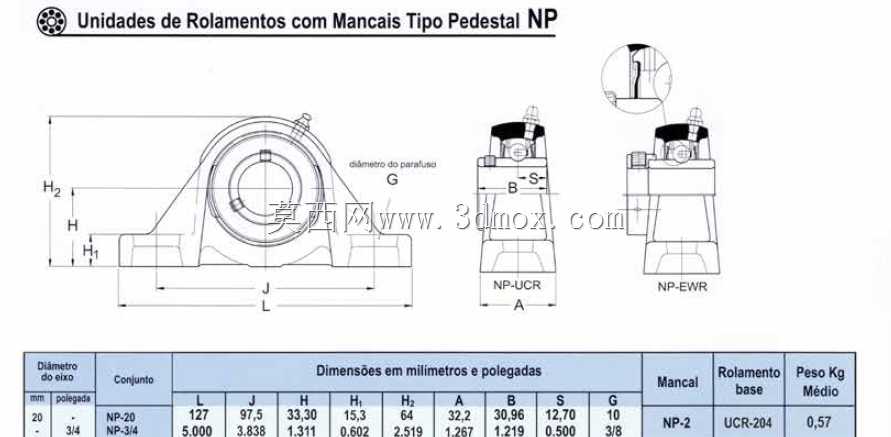

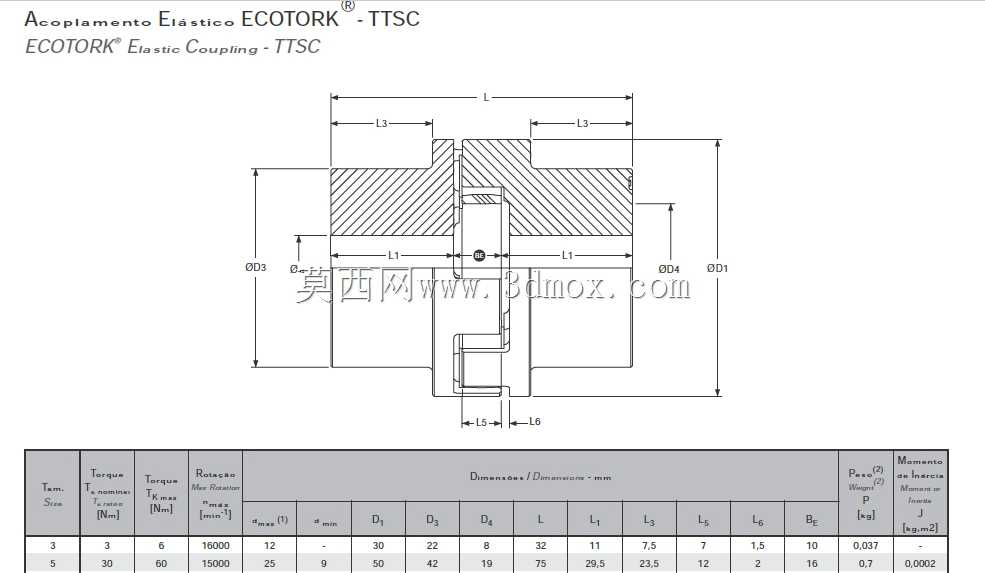

这套动力传动结构是中小型工业设备动力端的典型集成方案，广泛应用于轻工输送设备、小型物料加工机械、自动化生产线辅机等需要低转速大扭矩输出的场景，核心作用是将电机输出的高转速低扭矩动力，通过齿轮啮合完成减速增扭后传递给下游执行机构，适配各类需要稳定低速动力输入的生产工位。整套结构采用电机直连布局，动力从电机输出轴出发，通过弹性联轴器与传动轴直连，省去了中间多级传动的冗余结构，既压缩了整体安装空间，也减少了多级传动带来的功率损耗，传动效率相较传统分体传动结构有明显提升。大直径从动齿轮采用辐板式带减重孔的结构设计，在保证轮齿啮合强度、辐板支撑刚度的前提下，尽可能降低齿轮自身重量，减少转动惯量带来的启动冲击与空载能耗，齿轮与传动轴之间采用键连接周向固定，配合轴肩与锁紧套完成轴向定位，保证高速转动下的同轴度稳定性。传动轴的两个支撑点位采用剖分式立式轴承座，轴承座自带安装底座可直接固定在设备安装基面，安装时无需额外加工复杂的轴承安装孔位，降低了设备整体的装配难度，同时剖分式结构也方便后期维护时快速更换轴承、调整轴系间隙，无需完全拆解整套传动结构。弹性联轴器布置在电机输出轴与传动轴之间，能够补偿两轴安装时的微小同轴度误差，同时吸收电机启动、负载突变时产生的振动冲击，避免刚性连接下的应力集中损坏电机轴或齿轮齿面。整套结构的安装边界规整，电机与轴承座的安装基面处于同一水平面，齿轮的啮合间隙可通过调整轴承座的安装位置进行微调，适配不同负载工况下的啮合精度要求，整体外形紧凑，横向安装尺寸适配多数中小型设备的机架安装空间，无需额外拓展安装机架即可完成装配。在实际运行过程中，这套结构能够稳定传递额定功率范围内的扭矩，齿轮采用直齿圆柱齿形设计，加工成本低、装配维护方便，适合在无高速重载要求的通用工业场景下长期稳定运行，传动过程中噪音可控，润滑维护简单，仅需定期对齿轮啮合面、轴承位补充润滑脂即可保证长期运行可靠性。
