偏心结构管壳式换热器三维设计作品

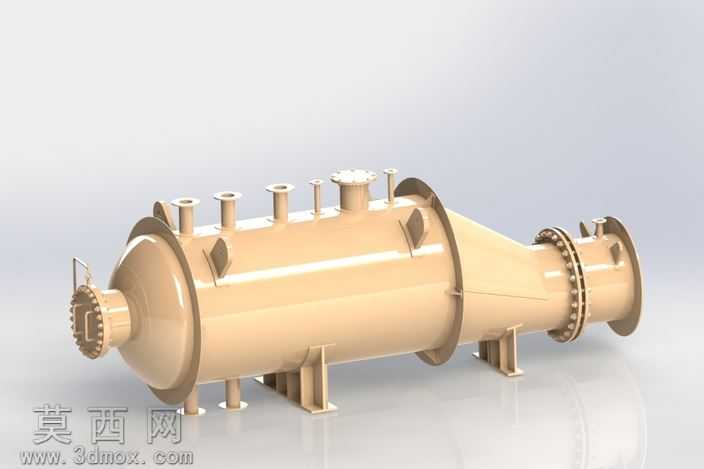

本作品为管壳式换热器三维建模成果，建模过程依托三维参数化设计软件完成，整体采用1:1等比例还原工业级换热器的真实尺寸与结构特征，建模阶段优先搭建整体装配骨架，先确定卧式筒体的中心轴线、两端管板的定位基准，再依次拆分各功能部件进行独立建模，保证各部件装配间隙符合实际工业制造公差要求。渲染阶段采用哑光金属材质模拟换热器壳体的碳钢基材效果，对法兰密封面、管接头端面做局部高光处理，还原金属机加工面的质感，鞍式支座部分添加轻微的铸造肌理质感，区分不同部件的加工工艺差异，场景采用柔和的漫反射打光，避免生硬阴影遮挡结构细节，多角度渲染图可清晰展示设备整体轮廓与各接口位置。结构设计上，主体采用卧式长筒体搭配锥形偏心端部结构，区别于常规等径直筒换热器，偏心端部可有效降低设备运行时的流体滞留死角，提升换热介质的流通效率；筒体顶部均匀布置多组不同管径的工艺接管，分别对应介质进出口、排气口、测温测压接口，各接管均采用标准法兰连接结构，法兰螺栓孔做圆周阵列排布，还原真实法兰的连接细节；筒体侧面设置多组加强筋板，提升长筒体的结构刚性，底部采用两组鞍式支座作为支撑，支座与筒体焊接位置做圆弧过渡处理，避免应力集中；端部锥形段与筒体采用焊接连接，大直径法兰端用于管束拆装维护，另一端封头设置快开式手孔结构，方便日常检修清理。设计思路围绕工业实际应用场景展开，针对常规换热器端部存在的流体偏流、积液问题，采用偏心锥段结构优化流道走向，建模过程中对所有标准件均采用参数化驱动生成，可根据实际工况需求调整筒体直径、长度、接管规格、鞍座间距等参数，模型保留完整的建模特征树，可直接用于工程出图、虚拟装配仿真、换热工况模拟等后续工作，各部件间的装配约束完整，可实现动态拆装演示，清晰展示换热器内部管束与外部壳体的装配关系，为换热器的结构优化、教学演示、方案汇报提供直观的三维数字化载体。
