蛇形翅片管换热设备三维结构设计

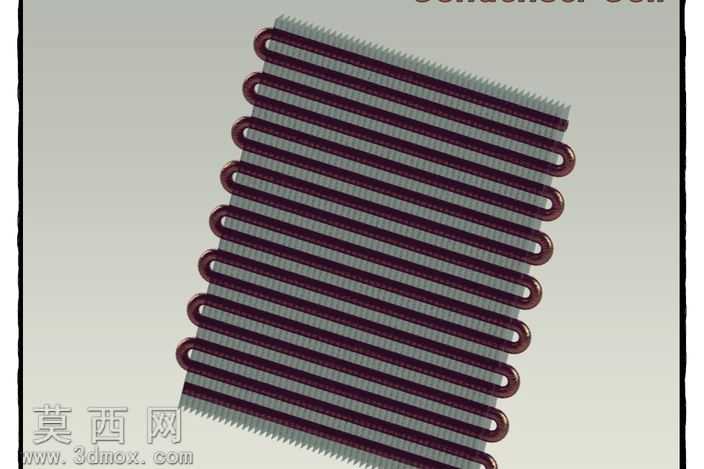

本模型采用SolidWorks进行全参数化三维建模，整体为蛇形盘管搭配密集翅片的经典换热结构，建模过程中先通过草图绘制单根换热管的蛇形弯折路径，保证各段管体间距均匀一致，弯折处采用标准圆弧过渡，避免流体流动过程中出现过大的局部阻力，管体整体采用紫铜材质参数设置，还原紫铜换热管高导热系数的材质特性，表面赋予暗红色金属质感渲染材质，清晰区分管体与翅片结构。翅片部分采用等距阵列特征完成建模，每一片薄型金属翅片都精准穿套在蛇形盘管上，翅片表面平整无变形，翅片间距严格按照常规风冷换热设备的参数设置，既保证足够的换热接触面积，又预留出空气流通的间隙，翅片材质设置为铝合金，表面赋予银灰色哑光金属渲染效果，与紫铜管体形成清晰的视觉区分。建模过程中对管体与翅片的配合位置做了精准的干涉检查，确保所有翅片与管体完全贴合无间隙，还原实际生产中胀管工艺带来的紧密接触效果，保证热量能够高效从管内介质传递到翅片表面。整体结构采用往复蛇形的管路布局，最大化在有限空间内延长换热介质的流动路径，提升热交换时长，两端的管头预留标准接口结构，可直接对接外部管路。渲染阶段采用柔和的漫反射环境光，搭配局部定向补光，清晰展现翅片的层叠结构与管体的弯折弧度，阴影参数调整柔和不生硬，既突出结构的立体感，又不会遮挡细节部位。设计思路围绕高效传热的核心需求，通过扩展二次换热面的方式提升整体换热效率，蛇形管的排布方式兼顾了结构紧凑性与流道合理性，避免出现流体死区，整体模型结构完整，各部件特征清晰，可直接用于换热设备的结构展示、工艺参考或者教学演示场景，还原了翅片管换热器的核心结构特点，所有建模特征保留完整参数，可根据实际需求调整管长、管径、翅片间距、弯折半径等关键参数，适配不同换热功率的使用需求。
