文丘里管流体流动特性仿真分析案例

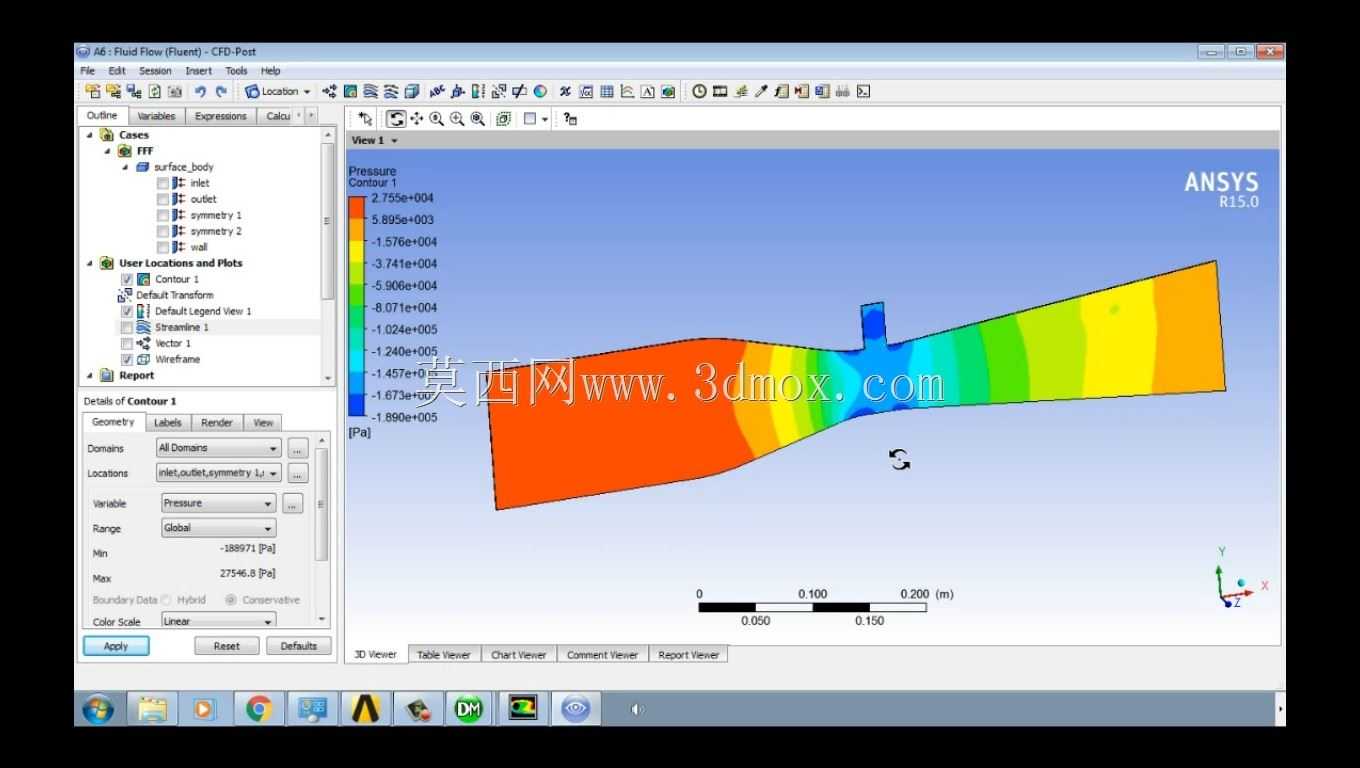

文丘里管作为经典的差压式流量测量与流体调控元件，广泛应用于市政给排水、化工流体输送、暖通空调循环、工业废气处理等多个工业场景中，核心作用是实现管道内流体的流量精准测量、低压抽吸混料以及流体流速的可控调节，在流体输送管网系统中是不可或缺的关键功能部件。本次仿真分析围绕经典收缩-扩张型文丘里管结构展开，完整还原了流体从入口直管段进入收缩段、喉部、扩散段的全流程流动状态，能够直观呈现不同管段位置的流体压力与流速分布规律，为文丘里管的结构优化、实际工况适配提供可靠的仿真数据支撑。从结构设计思路来看，文丘里管采用渐变式流道设计，入口段为等径直管段，作用是引导来流平稳进入收缩区域，避免入口紊流对测量或调控精度造成干扰；收缩段采用平滑过渡的锥面结构，沿流体流动方向过流面积逐步缩小，引导流体平稳加速，避免流道突变带来的局部涡流与能量损失；喉部为等径直管段，是整个流道过流面积最小的位置，流体在此处达到最高流速、最低静压力，也是差压测量的核心取压位置；后续的扩散段同样采用平滑锥面过渡，沿流动方向过流面积逐步扩大，引导高速流体逐步减速升压，尽可能降低流体经过元件后的压力损失，减少整个管网系统的能耗。从安装边界来看，这类文丘里管在实际管网安装时，前端需要预留至少5倍管径长度的直管段，后端需要预留至少3倍管径长度的直管段，避免管网中弯头、阀门等其他元件带来的流场紊乱影响元件的工作精度，安装时需保证流道与前后管道同轴对齐，避免偏心安装造成的流场偏斜，影响测量精度或增加不必要的压力损失。通过本次流场仿真可以清晰观测到，当流体稳定流经文丘里管时，收缩段区域随着过流面积减小，流体静压力逐步降低、流动速度逐步提升，到达喉部区域时压力降至整个流道的最低值、流速升至最高值，进入扩散段后随着过流面积逐步增大，流体流速逐步降低、静压力逐步回升，整个流动过程的压力变化、流速分布完全符合文丘里效应的流体力学规律，能够为文丘里管的结构参数优化、实际工况选型提供直观的流场参考，帮助工程人员在设计阶段就预判不同工况下的元件工作状态，优化收缩角、扩散角、喉部长度等关键结构参数，在保证测量或调控精度的前提下，尽可能降低元件的压力损失，提升整个流体输送系统的运行效率。
